轻型乘用车辆前桥独立悬架结构设计

项目分类:汽车 发布时间:2025-09-16 ID:1074398
  • 轻型乘用车辆前桥独立悬架结构设计
  • 轻型乘用车辆前桥独立悬架结构设计
  • 轻型乘用车辆前桥独立悬架结构设计
  • 轻型乘用车辆前桥独立悬架结构设计

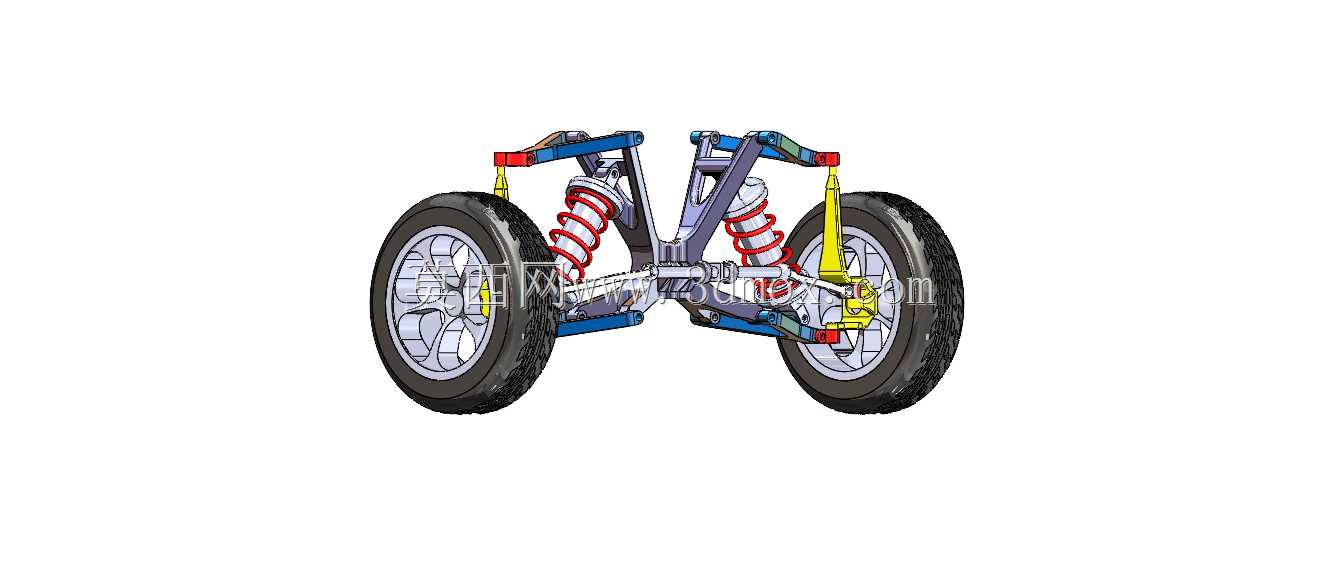

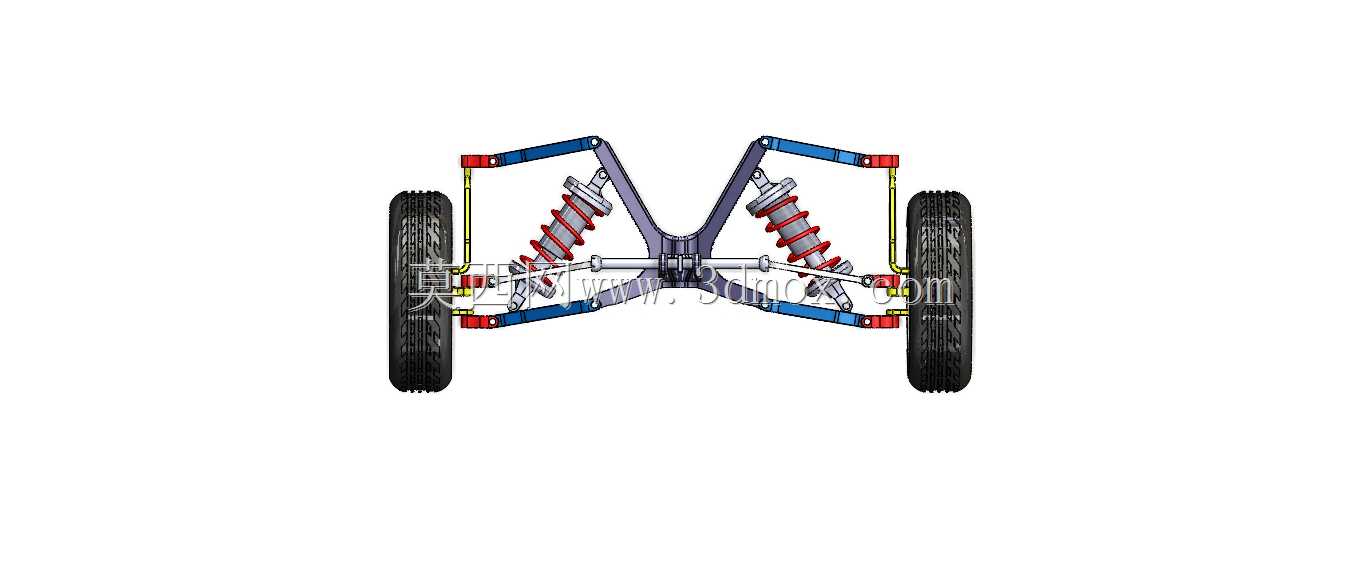

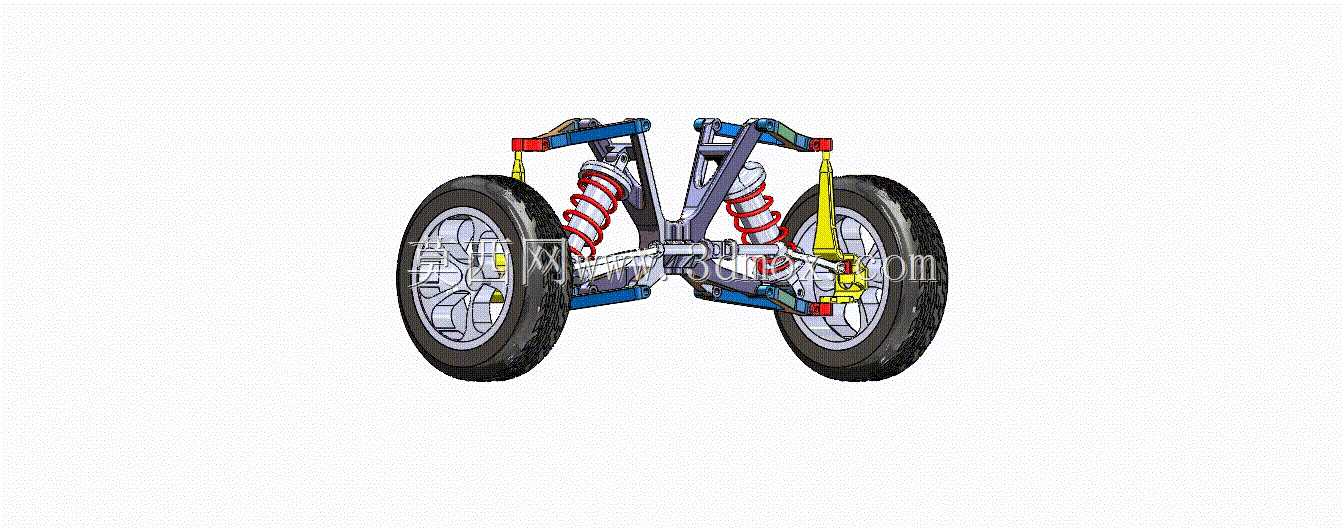

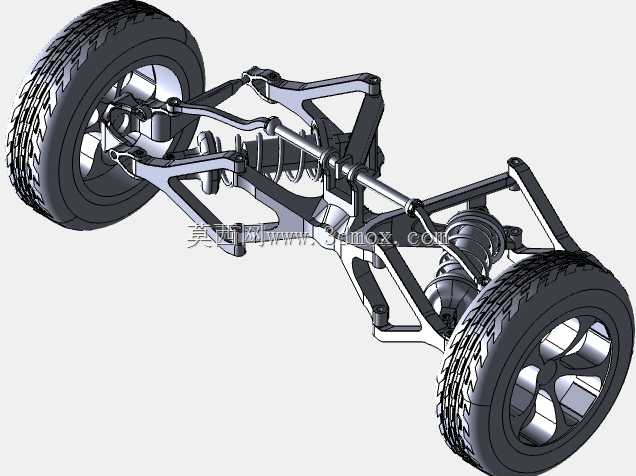

这套悬架结构针对整备质量1.2-1.8吨的轻型前轮驱动乘用车辆开发,适配麦弗逊式独立悬挂的布置逻辑,主要承担前桥两侧车轮与车身副车架的连接作用,在车辆行驶过程中完成路面冲击过滤、车轮定位参数保持、转向动作协同三类核心功能。日常铺装路面通勤场景下,该结构可将路面接缝、细碎颠簸产生的垂直振动通过螺旋弹簧与减震器的协同作用衰减90%以上,避免振动直接传递至乘员舱;在非铺装路面轻度越野场景中,下摆臂的摆动行程可保证轮胎始终与路面保持有效接触,避免单侧车轮悬空导致的驱动力流失,同时控制车轮外倾角变化范围在1.5度以内,保证轮胎接地面积不低于设计值的85%。

从结构设计逻辑来看,整套悬架采用对称式布局,左右两侧部件参数完全一致,可降低零部件开模成本与后期维保的配件储备难度。核心承载部件为冲压焊接成型的下摆臂,采用双层钢板冲压后焊接为箱型截面,相比单层冲压件抗扭刚度提升47%,可承受紧急制动时0.8g减速度带来的纵向冲击,以及转向时0.7g侧向加速度带来的横向载荷;减震器采用筒式液压结构,与螺旋弹簧同轴布置,减少了悬架系统占用的横向空间,给发动机舱、转向拉杆的布置留出足够余量;转向节采用球墨铸铁铸造而成,分别通过球头销与下摆臂、转向拉杆、减震器筒体连接,可围绕主销轴线完成最大38度的转向角度,满足城市道路5.2米最小转弯半径的使用需求。

安装边界方面,整套悬架上支点固定于车身前围的减震器塔座位置,安装孔位采用三点式布局,孔距公差控制在±0.2mm以内,保证装配后减震器的初始倾角符合设计要求;下摆臂通过两个橡胶衬套与前副车架连接,衬套的径向刚度为650N/mm,轴向刚度为120N/mm,可在过滤纵向冲击的同时保证横向支撑刚度,避免急加速、急制动时出现车轮纵向窜动;轮心位置与副车架安装面的垂直距离设计为320mm,空载状态下螺旋弹簧的预压缩量为27mm,满载状态下悬架的压缩行程为110mm,拉伸行程为90mm,可覆盖日常行驶中绝大多数路面冲击的行程需求,避免悬架击穿或者拉伸到极限位置导致的部件损坏。

在功能特性匹配上,这套悬架的减震器阻尼采用非对称调校设计,压缩行程阻尼力为1200N,回弹行程阻尼力为2800N,可在弹簧吸收冲击能量后快速抑制弹簧的多余往复振动,避免车身出现多余的上下抛跳;横向稳定杆采用直径22mm的实心弹簧钢制作,通过两个橡胶衬套固定在副车架上,两端通过竖拉杆与减震器筒体连接,当车辆转向时侧倾角达到2度时,稳定杆开始介入提供抗侧倾力矩,将整车侧倾梯度控制在4.5deg/g以内,提升转向时的车身稳定性;车轮安装面采用5孔螺栓布局,孔距为100mm,适配主流紧凑型乘用车辆的轮毂安装参数,制动器安装位可适配280mm直径的通风刹车盘,满足100km/h到0的制动距离小于40米的性能要求。

设计过程中重点规避了同类结构常见的运动干涉问题,通过运动仿真校核了悬架在全行程压缩、拉伸以及最大转向角度下的部件间隙,保证减震器弹簧在压缩至极限位置时与周边轮胎、翼子板内衬的最小间隙大于10mm,转向拉杆在最大转向角度时与下摆臂、刹车防尘罩的最小间隙大于8mm,避免车辆行驶过程中出现部件摩擦、碰撞导致的异响或者损坏。同时所有连接点的衬套刚度参数都经过多轮匹配,在保证操控稳定性的前提下,尽可能过滤来自路面的高频振动,提升乘坐舒适性,平衡了家用车型对舒适与操控的双重需求。
