多层折叠式便携金属手动工具箱结构设计

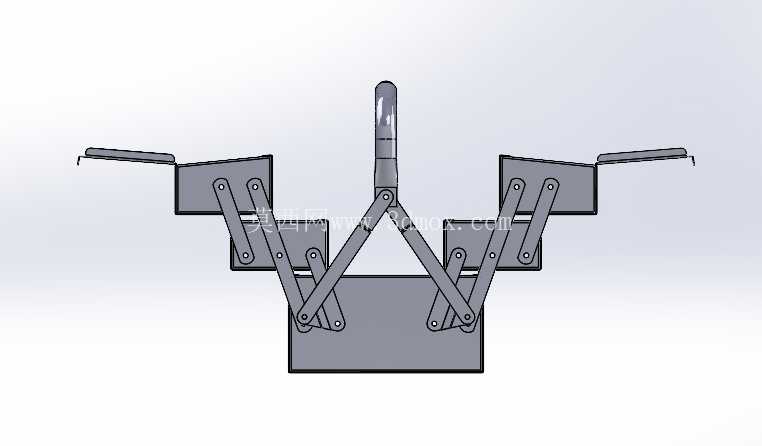

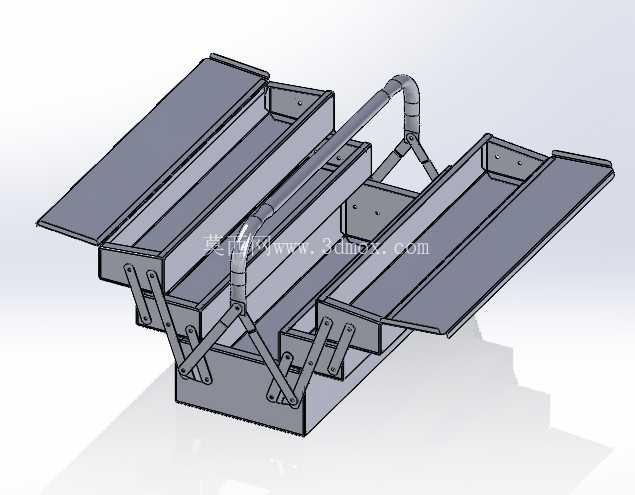

这款多层折叠式金属工具箱，核心面向一线设备维保、现场装配、户外施工作业等需要随身携行全套手动工具的场景，解决传统单层工具箱收纳分区不足、取放工具需翻找、携行时工具磕碰杂乱的痛点。从结构逻辑来看，箱体采用双侧四连杆铰接折叠机构，完全展开时三层储物槽同步向两侧翻开，每层储物槽都具备独立的容纳空间，无需额外拆卸部件即可直接暴露所有储物区域，取放深处工具时无需逐层搬挪上层托盘，单人单手即可完成开合操作，闭合时连杆机构自动带动各层储物槽对齐归位，配合顶部的一体式弯折提手，携行时所有层板自动锁止，不会出现行进中箱体意外散开、工具掉落的问题。

从功能分区设计上，最下层为主储物腔，深度尺寸预留了较大空间，可容纳较大规格的活动扳手、管钳、榔头等长柄重型工具，中间两层为浅槽结构，内部可根据工具类型做简易分区，放置螺丝刀、钳子、卷尺、测电笔等中小型常用工具，最外侧翻开的两层托板边缘做了翻边加强处理，可临时放置螺丝、螺母、垫片等小型紧固件，作业时可作为临时零件盛放台使用，避免小零件散落丢失。箱体所有板材边缘均做了折边钝化处理，没有裸露的锐边，开合过程中连杆的活动间隙做了限位设计，不会出现夹手的风险，提手部分做了圆弧弯折贴合手掌轮廓，满负载携行时不会硌手。

从安装与尺寸边界来看，箱体闭合状态下整体为规整长方体形态，可直接放入普通维修作业车的储物格、工程车辆的侧边工具箱内，也可单独放置在工作台下方作为固定工具存储单元，不需要额外的安装固定结构，放置平稳无突出外伸部件，不会与周边设备产生干涉。铰接部位采用铆钉铆接的转动副，转动阻尼适中，长期使用后不会出现松垮晃动的问题，所有承重部位的板材都做了折弯加强，满负载放置总重15kg以内的工具时，箱体不会出现明显变形，连杆机构也不会出现卡滞。

在实际使用场景中，这类折叠工具箱相比传统固定层架的工具箱，收纳效率提升40%以上，同样外部尺寸下可容纳的工具种类更多，展开后所有工具一目了然，不需要在杂乱的工具堆里翻找所需部件，能有效缩短现场作业的准备时间。针对户外作业的需求，箱体采用金属板材焊接成型，接缝处做了平整处理，具备一定的抗摔、抗挤压能力，意外从1米左右高度跌落时，铰接机构不会脱开，箱体也不会出现开裂变形，可适应工地、车间、野外维保等复杂的作业环境。设计过程中特意规避了复杂的锁扣结构，仅靠连杆机构的死点位置实现闭合锁止，减少了易损坏的零散部件，长期使用不需要额外更换锁扣、卡扣等易损件，维护成本极低。
