民用航空涡扇喷气发动机外观结构

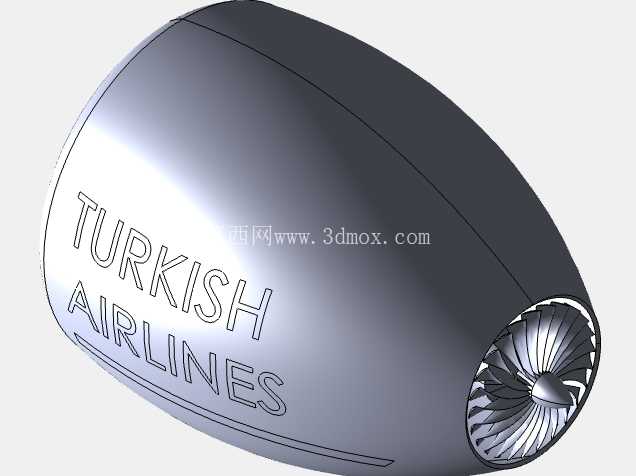

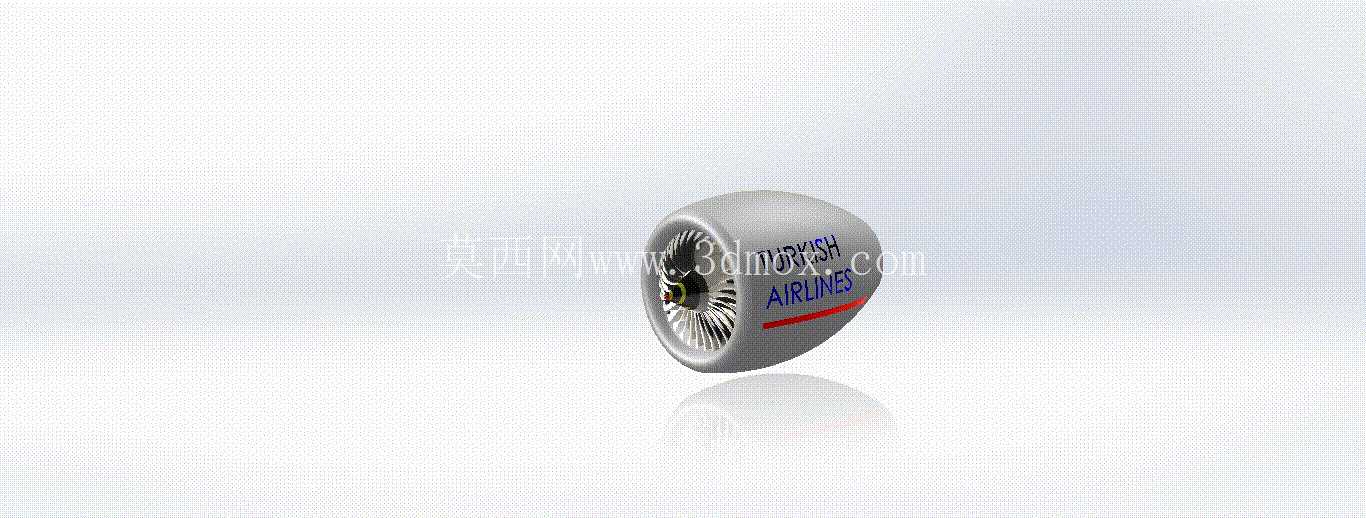

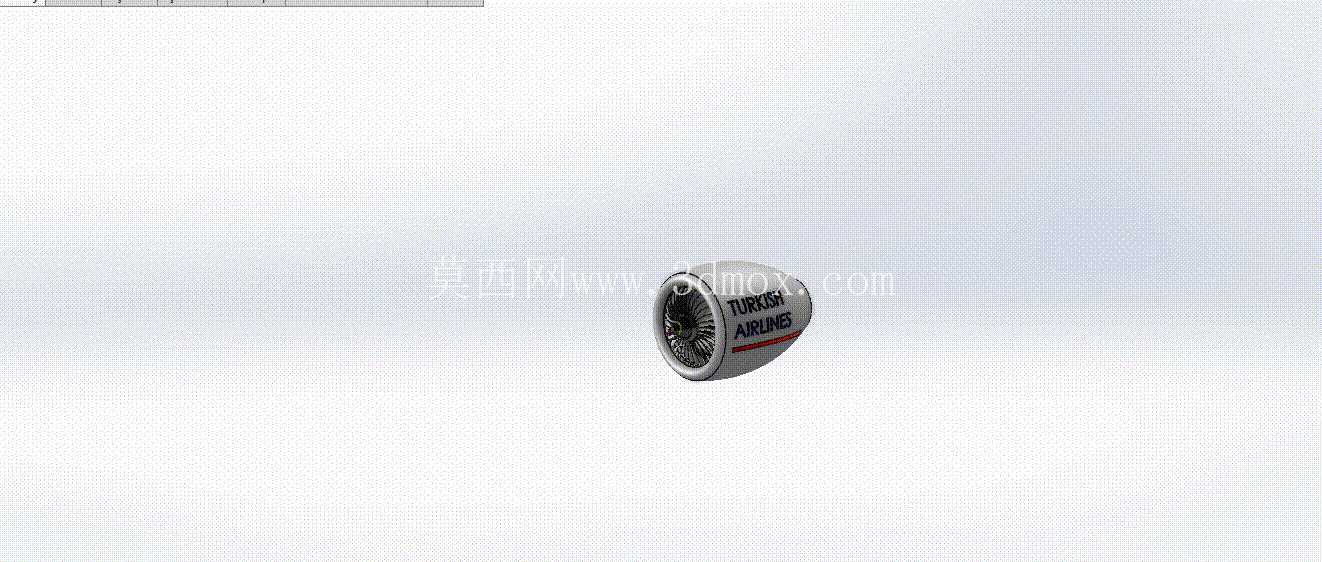

　　从功能特性来看，该结构完整覆盖了发动机外露的核心功能段：最前端的进气道唇口做了圆弧过渡处理，能够在不同飞行迎角下保证进气气流的均匀度，避免风扇段出现进气畸变影响压气机工作效率；风扇段的叶片采用了宽弦空心叶片的等比例缩放造型，叶片前缘后掠角度符合当代大涵道比涡扇的设计特征，每一片叶片的安装角都沿叶高方向做了扭转变化，匹配不同半径位置的线速度差，保证进气端的气流增压效率；整流罩外壳表面预留了航空公司标识的涂装区域，和实际在役民航发动机的外场涂装位置完全对应，可直接用于展陈场景的外观还原。在民用航空动力系统的研发与教学演示场景中，涡扇喷气发动机的外部结构模型是结构设计人员、航空相关专业教学、航空科普展陈领域常用的参考载体。本次呈现的发动机外部结构，首先围绕民用窄体客机动力单元的实际安装边界做了适配，整体外轮廓采用流线型水滴状整流造型，最大直径位置对应风扇段的安装区域，从进气道唇口到尾喷口方向平滑收窄，完全匹配民航发动机吊舱安装时的气动外形要求，不会在机翼吊装后产生额外的气动阻力增量。

　　设计思路上，当前完成的外部结构部分优先保障了气动外形的准确性与装配接口的合理性：外壳采用分块式拼接结构，在风扇机匣位置预留了径向的安装止口，后续内部核心机部件装配时可直接通过止口定位，不需要额外设计复杂的连接工装；进气道与风扇机匣的连接位置做了密封槽预留，实际工程应用中可填充密封胶条，防止高空飞行时内外压差导致的气流泄漏；尾喷口位置的收敛段做了等壁厚设计，既保证了结构强度，也控制了整体外壳的重量，符合航空部件轻量化的设计原则。

　　从安装边界来看，该结构的吊装挂点位置设置在风扇机匣后侧的承力机匣位置，和实际民航发动机的吊装受力点完全一致，挂点的安装平面做了铣平处理，能够保证与机翼吊舱挂架的贴合度，避免装配后出现应力集中；整体长度与最大直径的比例严格参考现役同级别涡扇发动机的尺寸比例，缩放后不会出现外形失真，可直接用于1:20及以下比例的民航飞机模型动力段装配，也可作为航空教学中的结构拆解演示教具，帮助学员直观理解涡扇发动机外部各段的功能划分与气动设计逻辑。

　　在细节处理上，风扇叶片与机匣之间预留了合理的叶尖间隙，既避免了转动过程中叶片与机匣的刮蹭，也控制了叶尖间隙过大导致的漏气损失；整流罩表面的光滑度做了连续性处理，没有出现阶差或凸起，保证气流沿外壳流动时不会产生额外的附面层分离；外壳下部的红色标识带位置完全对应实际发动机的维护标识区域，可用于地勤维护教学中的标识识别训练。需要说明的是，当前结构仅完成了外部整流段、风扇转子段的结构设计，内部高压压气机、燃烧室、涡轮等核心热端部件尚未纳入本次结构范围，若要完成完整的发动机功能模型，还需在内部预留核心机的安装空间，匹配核心机的支撑结构与润滑、燃油管路的走线路径，同时在风扇段后侧预留外涵道的气流通道，保证大涵道比涡扇的外涵气流能够顺利从尾喷口排出，贡献主要推力。
