这套气动驱动机构的核心价值,是直观呈现压缩空气能量到旋转机械能的完整转换路径,在小型气动工具、教学演示台架、低压气动动力输出场景中,这类结构常作为核心动力单元使用,相比同功率等级的电动驱动组件,它无需外接电源、不存在电火花风险,在易燃易爆的涂装车间、粉尘浓度较高的粉体加工工位,能满足本质安全的动力输出要求。从实际落地的使用场景看,很多小型气动传送带的驱动端、实验室气动演示装置的动力模块,都会采用同原理的简化结构,它不需要复杂的电控回路,仅通过调整进气压力就能线性改变输出转速与扭矩,对于负载波动不大的连续回转工位,这种纯机械结构的可靠性远高于带电子调速板的气动马达。

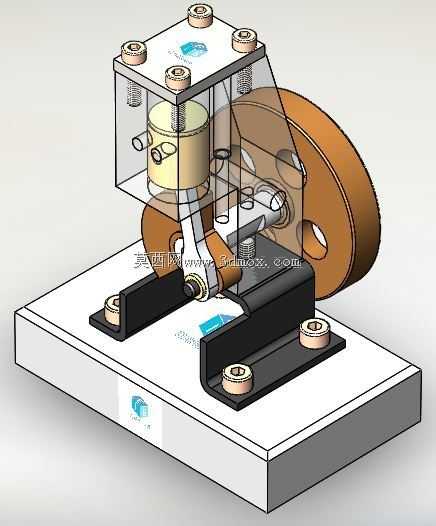

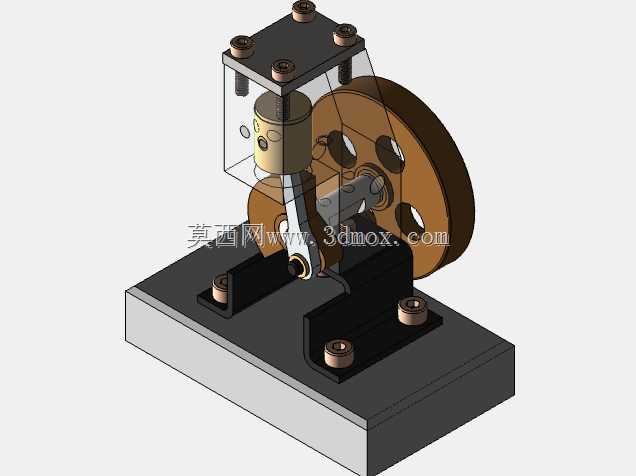

设计层面首先敲定的是动力转换的核心逻辑:压缩空气进入缸体后推动活塞做线性往复运动,再通过曲柄连杆结构把直线位移转化为飞轮端的连续旋转输出,整个传动链没有冗余的减速构件,动力传递路径短,机械损耗能控制在较低水平。缸体部分采用透明可视化的外罩设计,并非单纯为了展示效果,实际调试阶段可以直接观察活塞环的往复行程、连杆与曲柄销的配合间隙,不用反复拆解端盖就能排查密封件磨损、连杆卡滞的常见故障,后期维护时的排查效率能提升不少。安装基座采用整块平板式设计,四个固定螺栓孔的位置做了沉台处理,安装时螺栓头不会突出基座平面,不管是固定在铝型材实验台架上,还是集成到小型专用设备的安装面板上,都能保证安装面完全贴合,不会出现局部应力集中导致的基座变形。
从安装边界尺寸看,整个组件的横向安装跨度刚好适配常规100mm间距的铝型材安装槽,纵向高度控制在120mm以内,飞轮的最大回转半径没有超出基座的外轮廓,安装时不需要额外预留飞轮的侧向避让空间,对于空间紧凑的桌面级实验装置、小型气动工具的内部集成非常友好。曲柄与飞轮采用一体化的偏心结构设计,飞轮本身的转动惯量经过匹配计算,刚好能抵消活塞往复运动的死点冲击,运转时不会出现明显的转速波动,不需要额外加装配重块就能保证运转平稳性。活塞与缸壁的配合间隙预留了0.02mm的密封件安装空间,搭配低摩擦的密封环,在0.4-0.6MPa的常规工厂压缩空气压力下,就能实现稳定的连续运转,不会出现漏气导致的动力不足问题。
连杆两端的铰接点都采用了自润滑衬套结构,长期运转不需要定期加注润滑脂,在无尘车间、教学实验室这类不方便定期维护的场景下,能大幅降低后期的运维工作量。进气口的位置设置在缸体侧方,与常规气动管路的快插接头尺寸完全匹配,接入工厂现有压缩空气管路时不需要额外制作转接头,接上气源就能直接运转。整个组件的所有外露紧固件都采用标准内六角圆柱头螺丝,拆装时只用一把公制内六角扳手就能完成全部拆解与重组,对于教学场景下的结构拆装演示、原理讲解非常适用,学员可以快速拆解观察每个零件的配合关系,再重新组装完成功能验证。
在实际选型适配时,这套结构可以作为独立的动力模块直接集成,不需要额外设计传动连接结构,飞轮端预留的轴孔可以直接同步带轮、小直径齿轮,把动力输出到下游的执行机构。相比叶片式气动马达,这种活塞曲柄结构的低速扭矩输出更稳定,在低转速工况下不会出现叶片式马达常见的爬行问题,对于需要低速大扭矩输出的小型回转工位,适配性更强。整个结构的零件全部采用常规机械加工工艺就能制作,没有复杂的曲面或者特殊工艺要求,普通的数控铣床、车床就能完成所有金属零件的加工,外罩的透明件采用透明亚克力或者PC板加工即可,制作成本低,加工周期短,不管是小批量制作教学用具,还是定制专用设备的动力模块,都能快速落地。
