偏置曲柄滑块式快速返回机构结构设计

这套偏置曲柄滑块式快速返回机构，是各类需要往复直线作业工况中非常典型的急回运动执行单元，在牛头刨床主切削传动、插床进给驱动、自动化生产线短行程往复推送工位、小型冲压设备的滑块驱动单元中都有广泛应用，核心作用是在工作行程阶段保持较低且平稳的运动速度，满足切削、压装、推送等工序的负载作业需求，回程阶段则以更高的运动速度快速复位，缩短空行程耗时，直接提升单周期作业效率，降低非工作阶段的能耗占比。

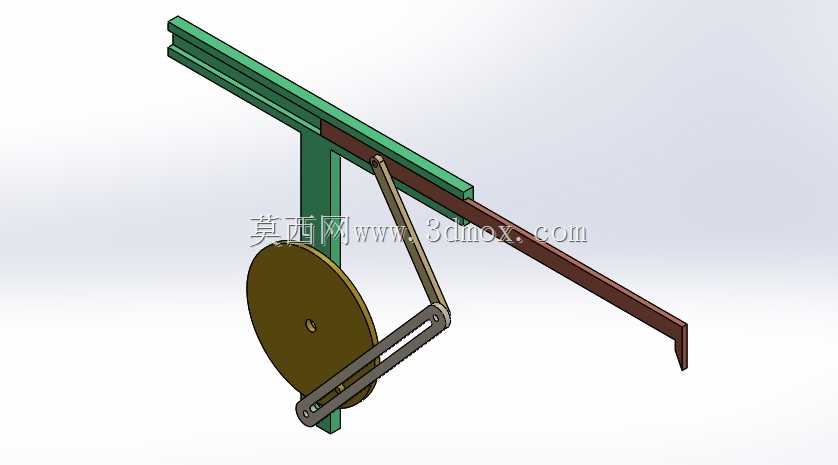

从结构组成来看，整套机构包含固定安装机架、带偏心销的回转圆盘、连接曲柄与滑块的连杆、沿水平导轨滑动的工作滑块、以及与滑块联动的摆杆构件，所有铰接位置均采用间隙配合的销轴连接，保证运动过程中无卡滞、无过约束。设计时首先要明确作业端需要的工作行程长度，以此倒推曲柄的偏心回转半径，偏置距离的选取直接决定急回系数的大小，常规切削类工况急回系数取1.4-2.0区间即可，过大的急回系数会导致回程阶段构件惯性力激增，提升机架的振动水平，过小则无法体现快速返回的效率优势。

安装边界方面，整套机构的固定基准为竖直布置的机架立柱，水平导轨沿立柱顶端垂直延伸，安装时需要保证导轨的直线度公差控制在每米0.1mm以内，曲柄回转平面与滑块运动平面的平行度公差不超过0.05mm，避免运动过程中出现附加侧向力，加剧铰接销轴与导轨滑块的磨损。连杆长度的设计需要结合曲柄半径、偏置距离做运动学仿真验证，确保滑块在整个行程范围内的传动角始终大于40度，避免出现死点位置或者传动效率过低的问题，尤其是工作行程段的传动角要尽可能保持在较大区间，降低曲柄轴需要的输入扭矩。

实际应用中，这类机构的动力输入端通常连接减速电机或者带传动单元，输入转速根据作业节拍需求调整，比如用于小型刨床作业时，曲柄转速通常控制在每分钟30-60次往复，匹配刀具的切削线速度要求；用于轻载推送工位时，转速可提升至每分钟100次以上，满足高速生产线的节拍要求。设计过程中需要对各铰接销轴做耐磨处理，通常采用表面淬火或者镶嵌铜套的方式降低磨损量，导轨面可根据负载情况选择加装直线导轨副或者采用铸铁导轨配刮的工艺，保证滑动顺畅。

整套机构的运动逻辑清晰，当曲柄做连续整周回转时，通过连杆带动摆杆绕机架上的铰接点做定轴摆动，摆杆另一端与工作滑块铰接，从而将曲柄的连续回转运动转化为滑块沿导轨的往复直线运动，由于曲柄回转中心到滑块运动导轨存在固定偏置距离，曲柄在工作行程对应的回转角度大于回程对应的回转角度，在输入转速恒定的情况下，滑块回程的平均速度自然高于工作行程平均速度，实现快速返回的功能特性。设计时还要做动平衡校核，尤其是曲柄圆盘部分，需要根据偏心质量配置平衡块，降低高速回转时的离心振动，保证机构运行的平稳性，延长各构件的疲劳寿命。
