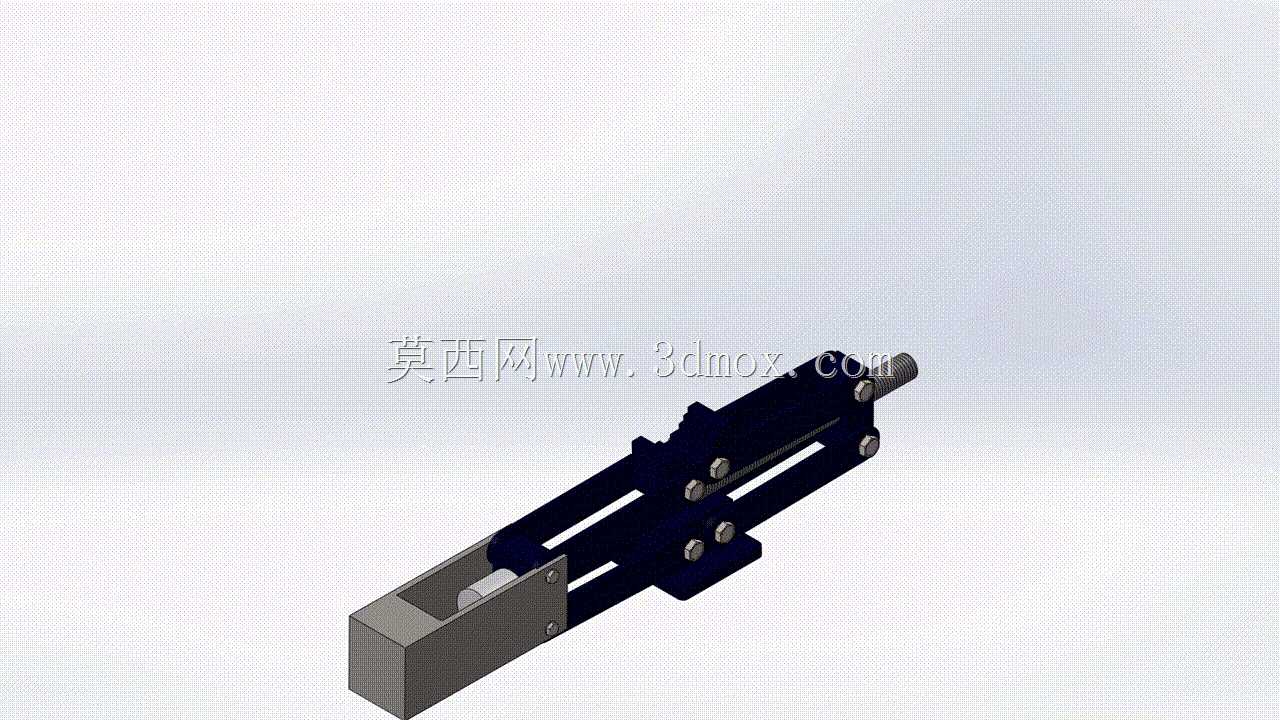

电动螺旋顶升传动机构结构设计

　　该螺旋顶升传动结构，核心依托丝杠副将旋转运动转化为直线顶升动作，在小行程重载顶升场景中适配性极强，常见于教学演示台架、小型工装夹具顶升、实验设备工位调节、轻型物料举升定位等场景，相比液压顶升结构，它不存在油液泄漏风险，传动定位精度更高，维护成本更低，在对洁净度有要求的实验室装配工位、教学实训设备中应用占比逐年提升。从功能特性来看，该结构通过多组导向滑块与双侧平行导轨配合，完全限制顶升过程中的径向偏转与周向转动，保证输出端仅沿轴向做直线运动，传动过程中丝杠副始终处于受拉压的稳定受力状态，避免了细长丝杠受压出现的挠曲变形问题，有效提升了传动平稳性与负载能力。

　　设计过程中，首先根据目标顶升行程确定导轨的有效长度，导轨长度需比最大顶升行程多出15%的余量，预留滑块极限位置的缓冲空间与安装固定位；其次核算丝杠的导程与直径，导程选择匹配驱动端的转速与顶升速度需求，直径则根据额定顶升负载下的压杆稳定系数计算确定，保证在最大负载下丝杠的挠曲变形量控制在0.1mm/m以内，避免传动卡滞。导向滑块采用分体式装配结构，每个滑块通过两个内六角圆柱头螺钉与滑动座连接，滑块与导轨的配合间隙可通过垫片调整，装配时先将丝杠副与滑动座预装，再调整两侧导轨的平行度，保证全程滑动无卡滞，最后安装两端的限位挡块，限制滑动座的极限行程，防止超程脱开。

　　外形尺寸方面，整体结构呈长条形布局，固定端为块状安装基座，基座上预留四个安装沉孔，可直接通过螺栓固定在设备机架或工作台面上，安装基座的底面平面度要求控制在0.05mm以内，避免安装后导轨出现扭曲变形；滑动输出端为平面结构，可根据实际使用需求加装工装压板、载物台等附件，输出端的安装孔位采用标准孔距设计，适配常规工装的安装尺寸。安装边界上，结构两侧需要预留不小于10mm的操作空间，方便装配时调整滑块间隙与紧固螺钉，驱动端连接位置预留标准轴伸尺寸，可直接连接联轴器与驱动电机，也可替换为手轮实现手动顶升操作，适配不同的驱动需求。

　　结构的受力路径清晰，顶升负载通过滑动座传递到丝杠副，再通过两端的支撑轴承传递到安装基座，最终由安装基座分散到固定机架上，导向滑块仅承受径向的倾覆力矩，不承担轴向负载，有效降低了导轨的磨损速度，延长了整体结构的使用寿命。在实际选型应用中，可根据不同的负载需求更换不同直径的丝杠与对应规格的导向滑块，无需改动整体安装尺寸，具备较强的模块化适配能力，对于小行程、中等负载的直线顶升需求，该结构相比气缸、液压缸等驱动形式，具备更高的位置控制精度，可实现任意位置的锁止，无需额外增加锁止机构，在需要精确调整顶升高度的工位中优势明显。
