手动杠杆式多工位压饼成型设备结构

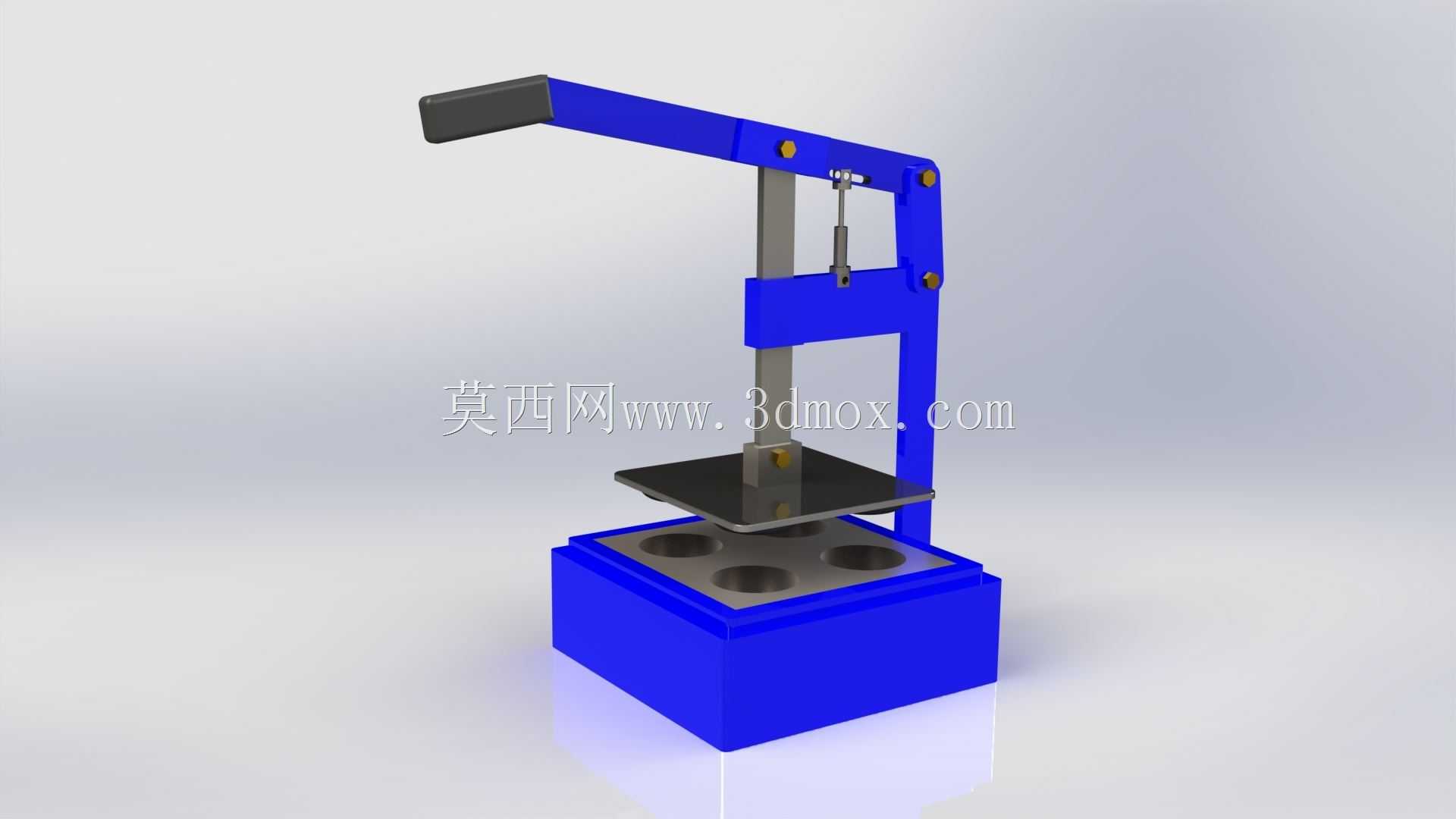

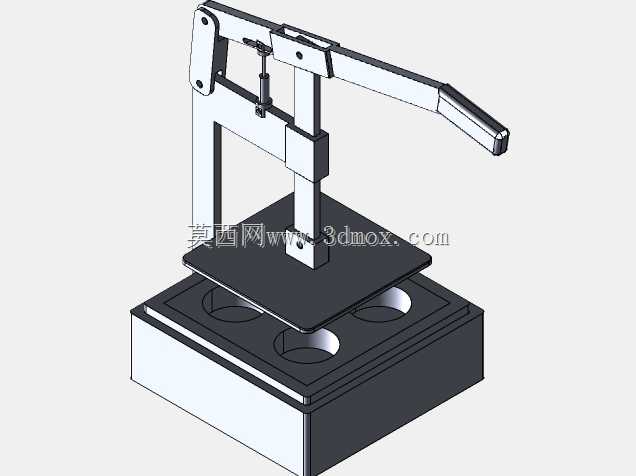

　　这款手动杠杆式压饼设备，核心面向小批量食品加工、实验室试样压制成型、小型五金件简易压装等场景设计，整体采用立式悬臂杠杆结构，无需外接动力源，完全依靠人力操作即可完成压合作业，适合无供电配套的零散作业点位、小作坊生产场景使用，也可作为教学演示机构件受力传递的实操教具。从结构布局来看，设备底部为一体式方形基座，基座上平面设置四个圆形成型工位凹槽，凹槽深度与直径匹配常规压饼坯料的成型尺寸，作业时可依次放置待压物料，单次摆料后可连续完成四次压合作业，减少反复取放料的辅助时间，基座内部做配重填充处理，避免杠杆施压过程中设备出现翘边、侧翻问题，基座底部预留四个安装孔位，可通过膨胀螺栓固定在木质或钢制工作台面上，安装边界要求工作台面承重不低于五十千克，台面平面度误差不超过两毫米，固定后设备上平面与水平面倾斜角度不超过零点五度，保证压合时压头垂直向下受力。

　　悬臂杠杆部分采用弯折式钢板焊接结构，长臂端设置防滑绝缘操作手柄，手柄长度经过力臂配比计算，成年人单手握持施加二十千克左右的下压力时，压头端可输出接近三百千克的垂直压合力，足以满足面团、茶饼、粉末试样等软质物料的压制成型需求；短臂端通过铰接销轴连接压头导杆，导杆与固定在悬臂中段的导向套做间隙配合，配合间隙控制在零点零二到零点零三毫米之间，保证压头上下运动时无径向晃动，压合面与下方工位凹槽的同轴度误差不超过零点一毫米，避免压制成型的饼坯出现厚薄不均、边缘错位问题。

　　压头组件采用快拆式设计，压头与导杆通过圆柱销连接，可根据不同成型需求更换不同直径、不同表面纹理的压头，更换过程无需专用工具，拔出圆柱销即可完成拆卸，适配不同规格的饼坯制作需求；导向套侧面设置锁紧旋钮，长时间不使用时可将压头锁定在上限位位置，避免误碰操作手柄导致压头下落引发安全隐患。设备的铰接转动部位全部采用铜质衬套做耐磨处理，衬套与销轴之间预留润滑脂存储槽，日常维护时只需每月向注油孔注入少量锂基脂，即可保证转动部位无卡滞、无异响，整机无易损易耗件，正常使用场景下使用寿命可达十年以上。

　　从操作逻辑来看，作业时先将压头抬至上限位，把待压物料放入工位凹槽内，向下扳动操作手柄，杠杆带动压头垂直下行，接触物料后持续施加压力保持一到两秒，让物料内部应力充分释放，避免成型后出现回弹变形，之后缓慢抬起操作手柄，压头在复位弹簧的作用下回到上限位，转动基座或移动工位位置，即可进行下一个物料的压合作业。相比电动、液压类压制成型设备，这款手动压饼设备整体结构简单，无复杂的电控、液压管路，故障点极少，维护成本极低，且操作无噪音，不会对作业环境造成声污染，整体外形尺寸紧凑，占地面积不足零点二五平方米，适合空间狭小的作业区域摆放，设备整体外露棱角全部做倒圆角处理，操作手柄末端设置防滑橡胶套，避免操作过程中出现打滑、磕碰等安全问题。在结构设计阶段，针对杠杆受力点做了有限元受力校核，在最大压合力工况下，悬臂弯折处的最大应力远低于钢材的屈服强度，不会出现永久变形问题，基座与悬臂的连接部位采用四个内六角螺栓紧固，连接面做铣平处理，保证悬臂安装后垂直度符合设计要求，压头工作面做抛光处理，表面粗糙度达到Ra1.6级别，压制成型后物料不会粘连在压头表面，无需额外涂抹脱模剂即可顺利取件。
