台式电动冲压成型设备结构设计

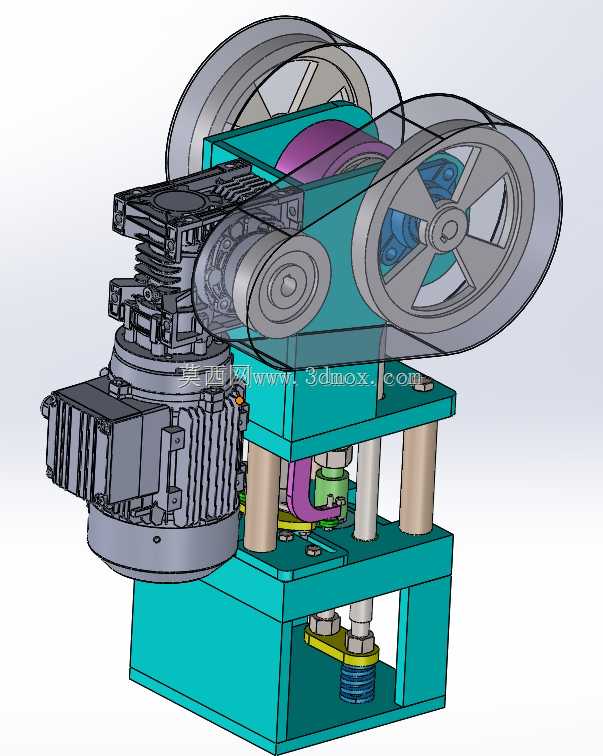

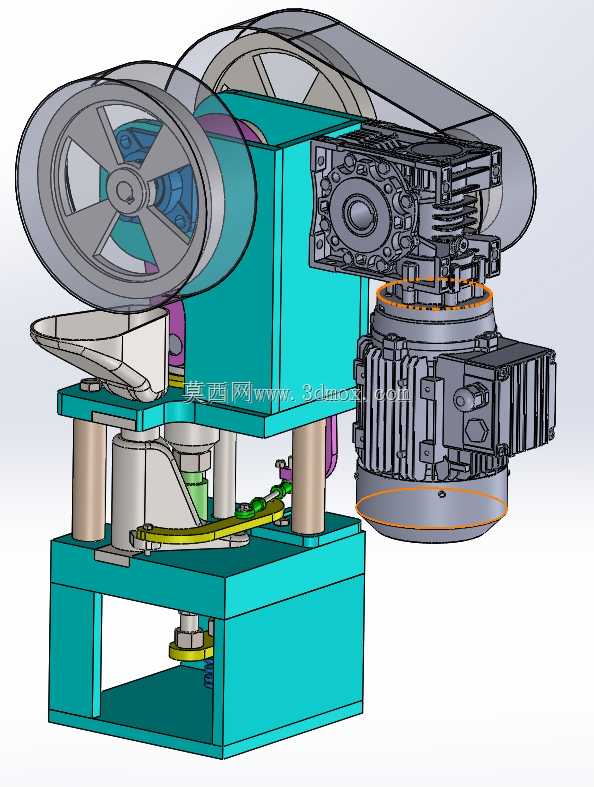

　　这套台式电动冲压成型设备的三维结构，主要面向小尺寸零件的冲压、压装、浅成型加工场景，常见于电子元器件引脚压合、小五金件冲裁、塑胶件铆接、小型端子压接这类工位作业，相比大型冲压设备占地更小，适配桌面式作业的生产线布局，也可嵌入小型自动化流水线作为单工位压合单元使用。从结构布局来看，设备采用下置机架承载、上部传动输出的排布逻辑，底部为箱型焊接式机架，内部预留了冲压行程调节、下模安装的操作空间，机架上平面通过四根等高导柱连接上部传动安装板，导柱配合直线轴承为冲压滑块提供垂直导向，避免冲压过程中出现偏载啃模的问题。

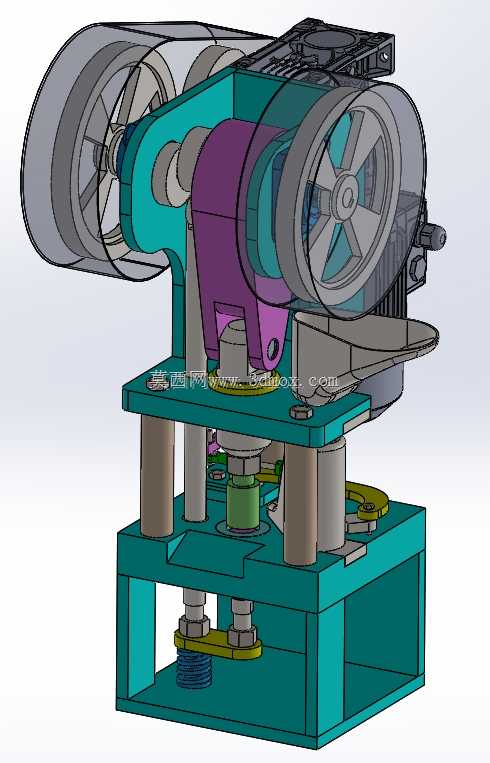

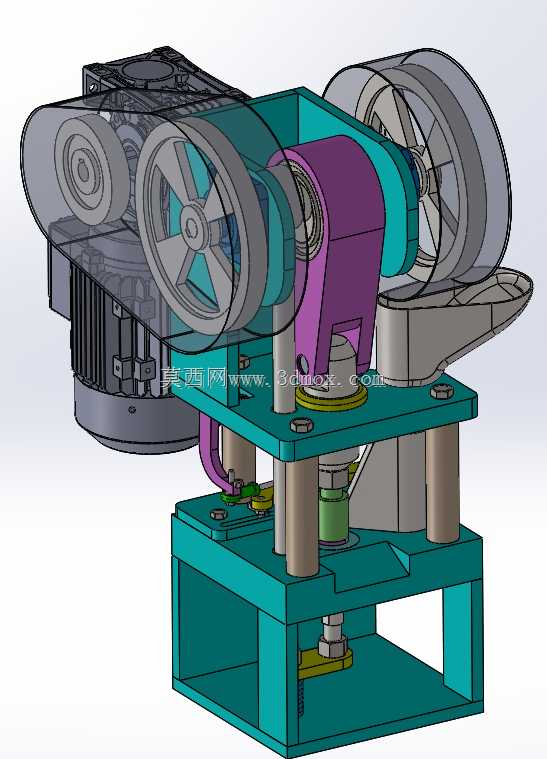

　　传动部分采用异步电机搭配皮带轮减速的结构，电机侧安装小直径主动带轮，飞轮轴侧安装大直径从动带轮，通过V带传递动力，大带轮同时兼顾飞轮储能作用，平衡冲压瞬间的负载波动，避免电机因瞬时冲击出现堵转问题；飞轮轴通过偏心曲柄结构连接冲压滑块，将旋转运动转化为滑块的垂直往复冲压动作，曲柄偏心距决定了设备的固定冲压行程，这类固定行程的结构更适配固定高度模具的批量加工场景，调试时仅需调整下模安装高度即可适配不同厚度的来料。滑块部分采用分体式连接结构，曲柄与滑块之间通过关节轴承连接，抵消加工装配带来的同轴度误差，滑块下端预留标准模柄安装孔，可直接适配标准规格的上模装夹，无需额外制作转接法兰。机架下部的安装平台设置了T型槽结构，方便下模通过T型螺栓快速装夹固定，平台下方预留了行程调节螺杆的安装位，通过旋转调节螺杆可微调下模的安装高度，适配不同闭合高度的模具使用，调节范围覆盖常规小尺寸冲压模具的闭合高度区间，无需额外加装垫板即可完成装夹。从安装边界来看，设备整体占地尺寸适配常规工业工作台的台面承重要求，整机重心落在下部箱型机架范围内，运行时的振动通过机架底部的减震垫传递到工作台面，无需额外做地基固定，适合小批量生产车间、实验室打样场景灵活布置。

　　设备的安全防护方面，传动带轮、飞轮外侧设置了半透明防护罩，既可以观察皮带运行状态，也能避免操作人员误触旋转部件，冲压工位两侧预留了安全光栅的安装位，可根据实际使用需求加装光电防护装置，避免冲压过程中出现安全事故。设计过程中针对冲压负载做了结构强度校核，导柱直径、机架板材厚度均按照公称冲压吨位的1.5倍安全系数选取，避免长期冲压作业出现机架变形、导柱磨损过快的问题；皮带传动的减速比经过匹配计算，既保证滑块的冲压频次满足小零件批量加工的效率要求，也让电机工作在额定转速区间，避免长期过载运行缩短电机寿命。

　　偏心曲柄的偏心量经过优化，在保证额定冲压行程的前提下，尽量缩小曲柄旋转半径，降低传动部分的整体体积，让设备上部结构更紧凑，减少整机的占地空间。滑块的导向长度经过加长设计，相比常规同吨位冲床的滑块导向长度增加20%，大幅降低冲压过程中的滑块倾斜角度，提升冲压成型的精度，减少模具的非正常磨损。机架内部的空腔除了安装行程调节机构外，还预留了电气控制元件的安装空间，可将接触器、控制按钮、变频器等元件集成在机架内部，仅在机架外侧预留操作按钮与急停开关，让设备外观更整洁，同时避免加工过程中的金属碎屑、油污落到电气元件上引发故障。这套结构的建模过程中，所有配合面均按照实际加工公差做了间隙预留，导柱与轴承的配合、曲柄与轴套的配合、滑块与导轨的配合都标注了对应的公差带，可直接导出工程图用于生产加工，无需二次调整配合尺寸。
