水烟炭自动化压制成型生产设备结构

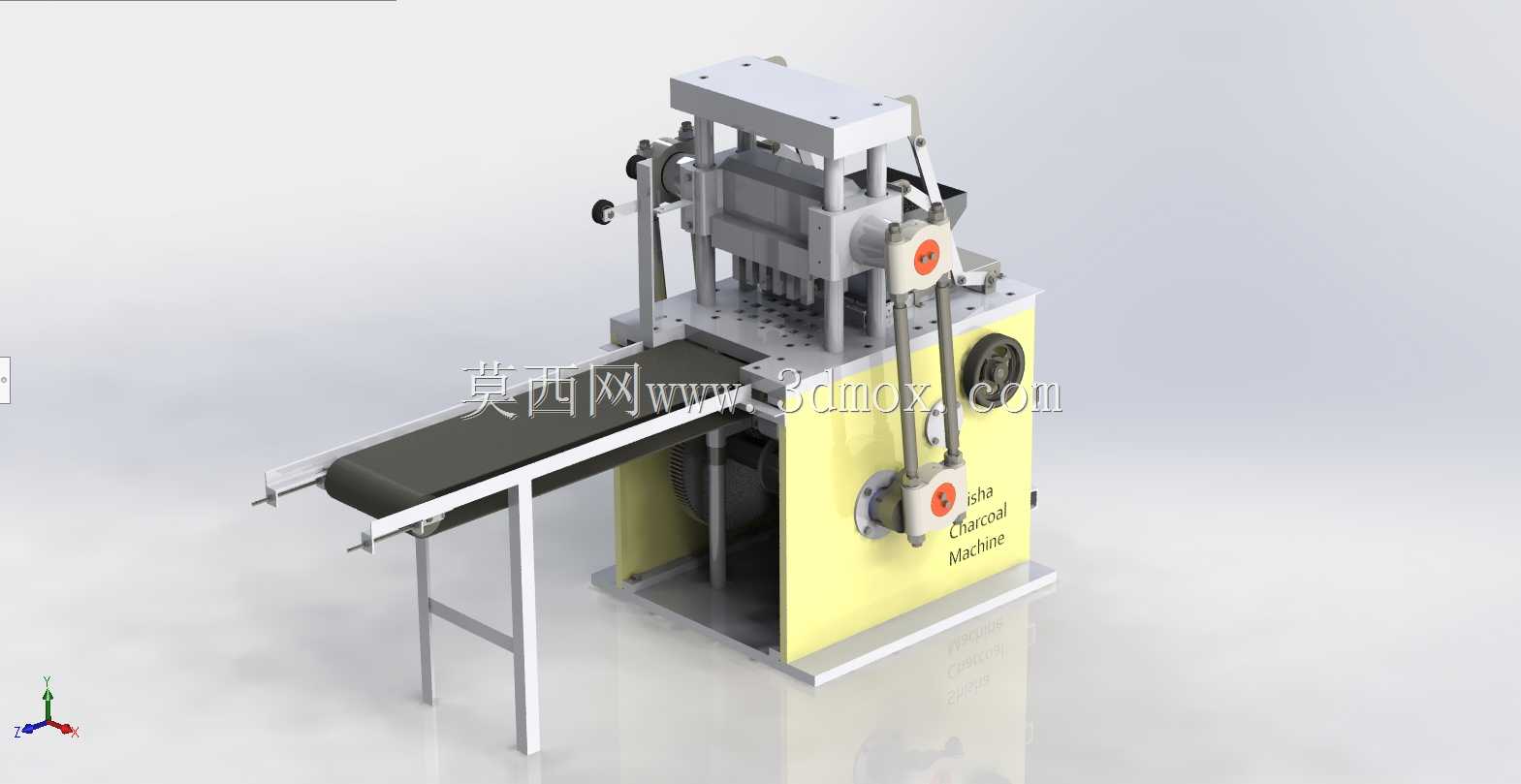

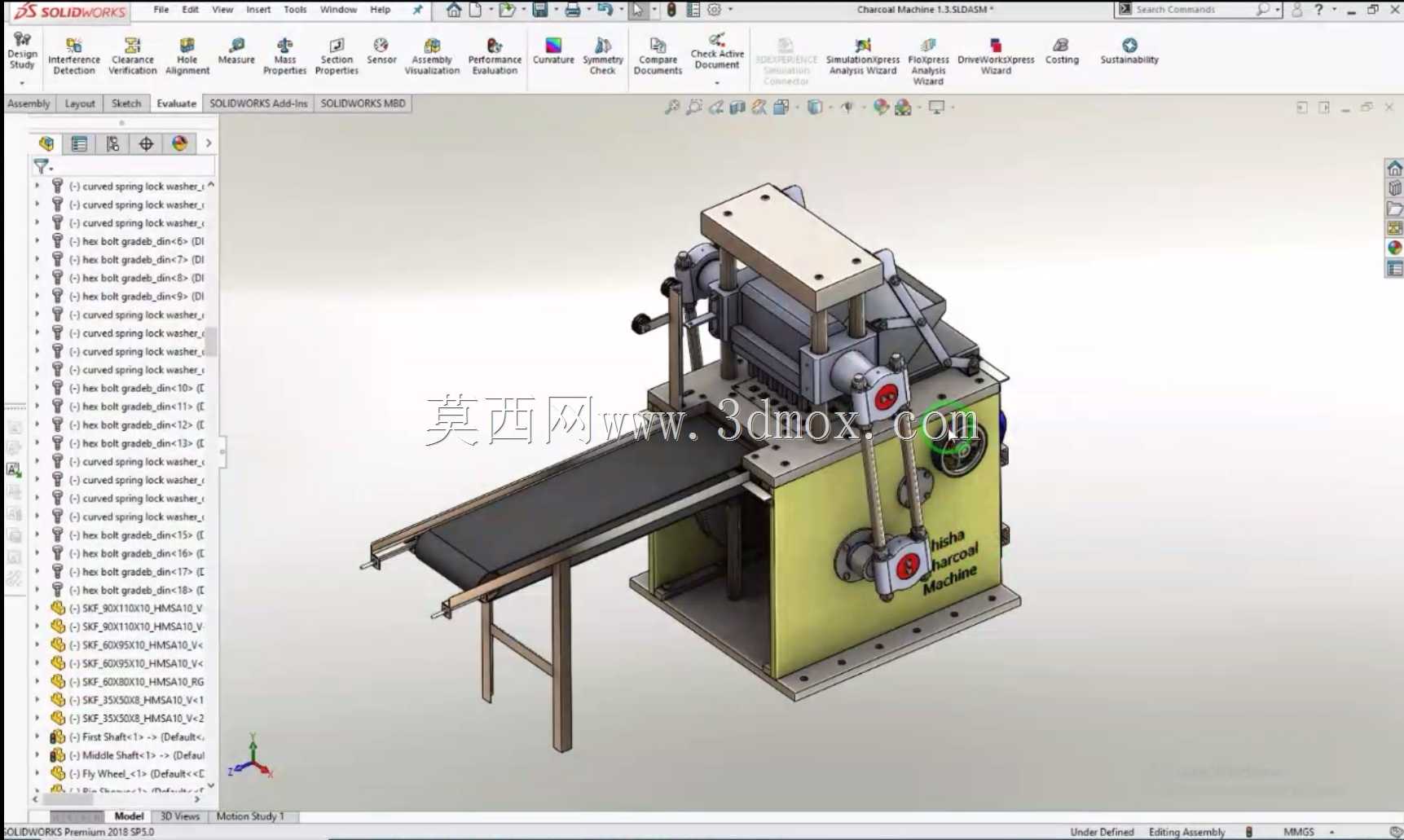

这套设备主要面向水烟炭制品的规模化量产场景，适配炭粉、混合粘结剂后的炭坯原料的连续压制成型工序，在民用炭制品加工生产线中承担核心成型工位的功能，可直接衔接前端混料、后端烘干包装工序形成完整产线。从结构布局来看，设备采用立式冲压主机搭配侧置皮带输送机构的排布方式，主机箱体作为核心承载结构，集成了冲压驱动、模腔排布、动力传递的全部核心组件，输送机构通过独立支架固定在主机出料侧，输送面高度与模腔下模出料位齐平，压制成型后的炭块可直接落至输送皮带，随皮带运转输送至下一工位，无需额外人工接料转运。

冲压模组采用多模腔并列排布设计，单次冲压行程可完成多块水烟炭的同步压制成型，冲压行程通过侧置的手轮调节机构可实现上下限位的微调，适配不同厚度规格的水烟炭生产需求，调节手轮旁设置有刻度标识，可直观读取调节量，降低调试阶段的对位难度。主机侧面设置有两组带橙色标识盘的传动调节机构，分别对应冲压行程的动力传递与模腔出料的顶出动作，传动结构采用连杆与齿轮组合的方式，将电机的旋转运动转换为冲压杆的上下往复直线运动，传动路径短，运行过程中冲击载荷可通过箱体结构均匀分散，减少长期运行后的结构形变。

设备的动力单元内置在主机黄色箱体内腔，箱体外侧预留有散热间隙，避免连续运行过程中电机过热，箱体表面喷涂的防护层可抵御炭粉生产场景下的粉尘附着，日常清洁仅需擦拭表面即可。输送机构采用平皮带输送结构，两侧设置有挡边，避免成型后的炭块在输送过程中掉落，支架采用方管焊接结构，底部设置有可调脚杯，可根据现场地面平整度调节输送面水平度，同时可适配不同高度的后端接料设备。

从安装边界来看，设备整体占地长度包含输送机构伸出部分约1.8米，主机宽度约0.8米，整机高度约1.6米，安装时需在主机四周预留不小于0.5米的操作维护空间，便于日常调整模腔、检修传动部件，设备进料侧需预留对应上料机构的安装位置，可搭配自动上料机实现炭料的自动装填，进一步提升生产自动化程度。

设计过程中针对炭粉压制的工况做了针对性的结构优化，模腔部位采用可拆卸式镶件结构，当模腔出现磨损后可单独更换镶件，无需更换整个模座，降低后期维护成本；冲压杆与模腔的配合间隙控制在0.02毫米以内，避免压制成型过程中炭粉泄漏，同时保证成型后的炭块尺寸一致性；所有传动部位均设置有防尘护罩，防止炭粉进入传动间隙造成部件磨损，延长设备使用寿命。设备运行过程中，冲压动作与输送动作通过机械结构实现时序匹配，当冲压杆完成压制上行至安全高度后，输送皮带才会启动送料，避免运动干涉，整套动作无需复杂电控程序即可实现稳定运行，降低设备的故障概率，适合中小型炭制品加工厂的生产需求，可稳定生产方块状、圆片状等常规规格的水烟炭产品，成型后的炭块密度均匀，表面平整，满足后续包装与使用的要求。
