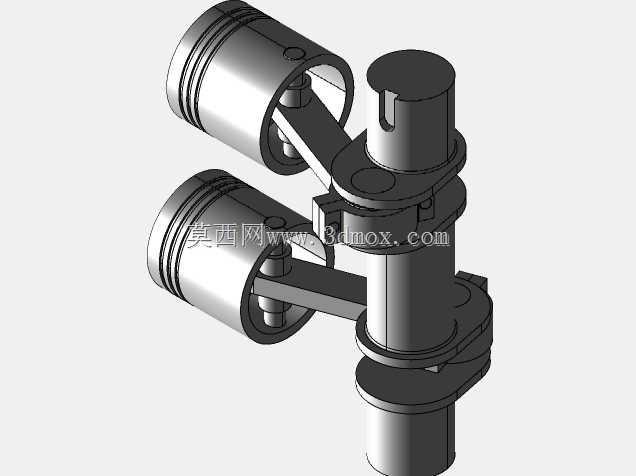

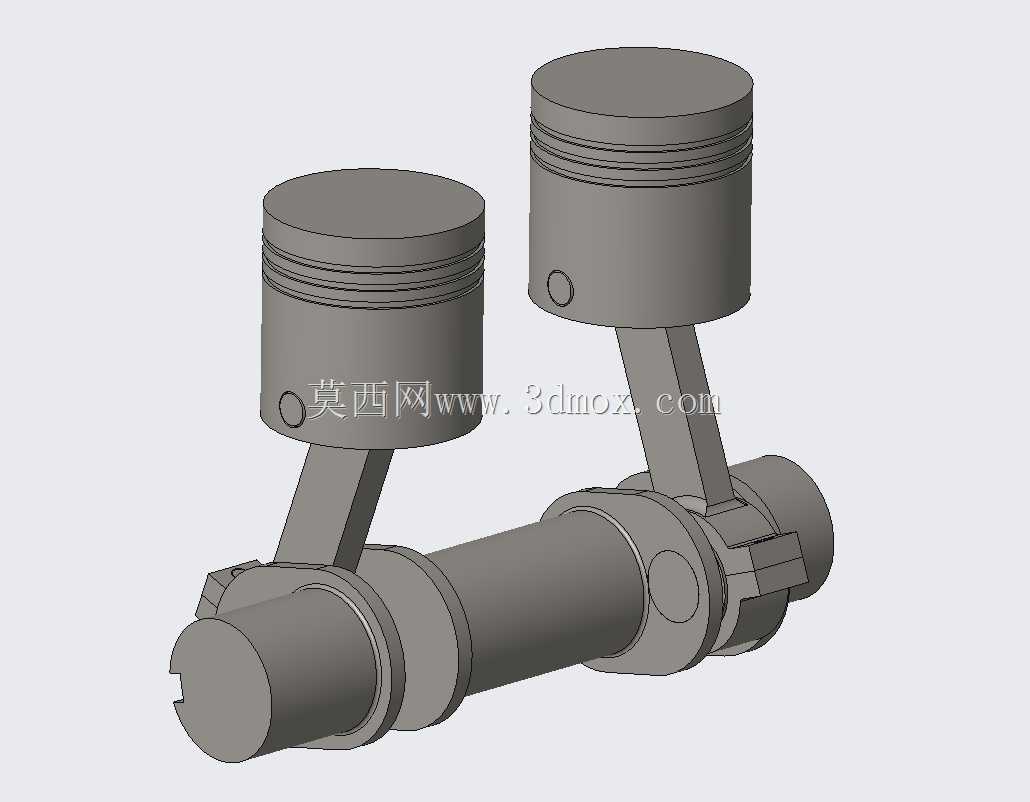

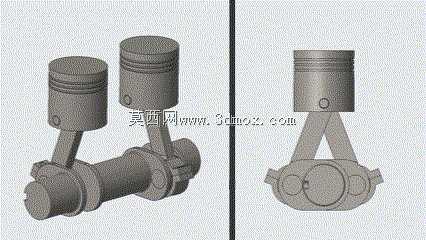

双缸内燃机曲柄连杆活塞组结构

这套双缸动力核心结构，主要适配小排量通用内燃动力场景，覆盖便携式发电机组、小型园林作业机械、轻型摩托动力单元、微型农用作业机具这类对动力输出平顺性、整机紧凑度有明确要求的应用领域。区别于单缸动力的脉冲式输出特性，双缸错拐曲轴的结构设计，能将两个活塞的做功冲程相位错开，大幅降低动力输出端的扭矩波动，减少整机运转时的一阶、二阶振动传递，让配套设备的机架负载更均匀，延长整机紧固件、外接作业部件的疲劳寿命。

从功能实现逻辑来看，整套结构的动力传递路径清晰：燃烧做功产生的高压燃气推动活塞沿气缸轴线做往复直线运动，活塞通过活塞销将作用力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终通过曲轴输出端将扭矩传递给外接负载。设计过程中，两个曲柄销的相位角设置是核心要点，需要匹配对应机型的点火顺序与做功间隔角，既要保证两个气缸的进排气门开闭时序、喷油点火动作能和活塞位置精准对应，也要平衡曲轴旋转时的离心惯性力与活塞往复运动产生的惯性力，避免额外的不平衡量带来的运转振动。

结构细节上，活塞部分采用了常规的三道环槽设计，顶部两道为气环，负责密封燃烧室的高压燃气，避免做功行程的燃气窜入曲轴箱造成功率损失，最下方一道为油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计，工作状态下可在活塞销孔与连杆小头衬套间自由转动，让磨损均匀分布在接触表面，延长部件使用寿命。连杆部分采用了工字形截面结构，在保证足够的抗拉、抗弯强度的前提下，尽可能降低连杆自身的往复运动质量，减少惯性力对曲轴轴承的冲击载荷；连杆大头采用剖分式设计，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，装配时需要严格按照规定扭矩拧紧，避免运转过程中连杆松脱造成严重的机械故障。

曲轴部分的设计充分考虑了安装边界与支撑刚度，两个主轴颈分别布置在曲轴的两端，作为整个旋转组件的支撑点，匹配曲轴箱内的主轴承座安装，主轴颈的直径、长度尺寸需要根据整机的最大爆发压力、额定转速下的载荷来确定，保证足够的油膜承载能力，避免轴颈与轴瓦间出现干摩擦。曲柄臂连接主轴颈与曲柄销，其外形轮廓做了圆弧过渡处理，避免应力集中造成的曲轴疲劳断裂，同时在曲柄臂上预留了平衡块安装位置，通过平衡块的配重抵消曲柄销、连杆大头旋转产生的离心力，以及部分活塞连杆组往复运动产生的惯性力，让曲轴运转更平稳。

安装适配层面，整套结构的轴向尺寸、径向轮廓都严格匹配对应排量的双缸发动机曲轴箱内腔边界，曲轴输出端预留了标准的键槽与螺纹孔，可直接安装飞轮、离合器或者皮带轮等动力输出部件；活塞的外径尺寸与对应气缸套的内径做了分组匹配，保证合适的配缸间隙，既避免间隙过大造成的敲缸、漏气问题，也防止间隙过小导致热机状态下活塞膨胀卡滞在气缸内。连杆的长度、曲柄销的偏心距（即曲柄半径）直接决定了活塞的行程，这两个参数的匹配需要兼顾整机的压缩比、排量设计要求，以及活塞运动到上止点、下止点时的余隙高度，避免活塞碰撞气门或者气缸盖。

在实际工程应用中，这类双缸曲轴连杆活塞组的建模精度，会直接影响后续的动力学仿真、有限元强度校核结果的准确性，建模时需要严格还原各部件的配合公差、圆角过渡、油道开孔等细节，比如曲轴内部的润滑油道，需要从主轴颈表面连通到曲柄销表面，让压力润滑油能持续输送到连杆大头轴承的摩擦面，形成可靠的润滑保护；活塞内部的加强筋结构，也要按照实际设计的尺寸还原，保证活塞在高温高压工况下有足够的结构强度，不会出现裙部变形、顶部开裂等问题。对于结构设计人员来说，这类核心动力部件的三维模型，不仅可以用于整机的虚拟装配干涉检查，验证各部件在运动全行程中是否存在碰撞干涉，还能直接导入动力学仿真软件，分析不同转速下的惯性力平衡情况、轴承载荷变化规律，为后续的曲轴箱结构设计、飞轮匹配、减震系统设计提供准确的数据支撑。
