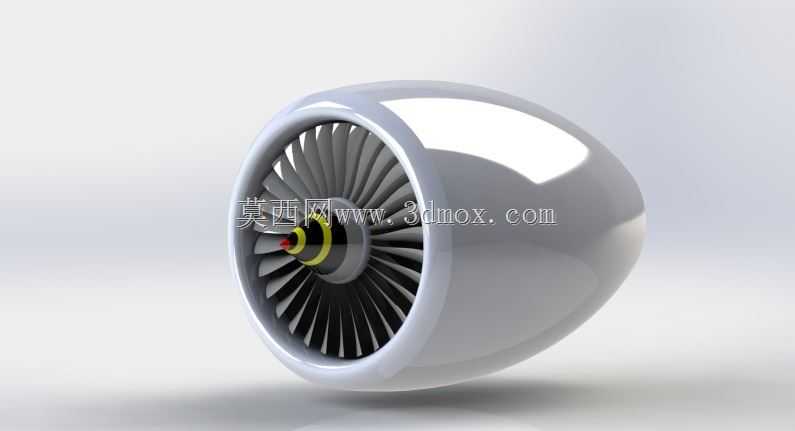

喷气发动机整机装配及内部气流模拟方案

这套装配模型覆盖了喷气发动机从进气道、压气机级组、燃烧室到涡轮段的全部独立建模零件，每个零件的配合公差都按照航空动力装备的实际装配要求做了约束设定，并非简单的外观拼接。在航空动力研发的教学场景中，刚接触燃气轮机结构的学员往往很难通过二维图纸理解气流在多级叶片间的折转路径，这套带流动模拟的装配体可以直接展示不同转速下进气道唇口的附面层发展、压气机叶片通道内的压力梯度变化，甚至能直观呈现燃烧室出口温度不均时涡轮导向叶片的局部流速异常，帮助学员快速建立气动与结构耦合的认知。

从实际工程用途来看，这类装配加流动模拟的组合模型，既可以作为高校机械设计、航空动力专业的课程设计参考载体，也能给小型通航动力装置的初期方案验证提供基础参照——很多初创团队做小型涡喷方案时，往往会先在成熟装配结构的基础上调整叶片安装角、进气道收缩比，再通过CFD模拟快速排查明显的流动死区，避免直接开模造成的成本浪费。

功能特性上，整个装配体完成了全约束的配合定义，转动副、密封面的配合关系完全符合实际装配逻辑，不会出现拖动零件时错位穿模的问题；内置的流动模拟模块已经完成了边界条件的基础设定，包括进气来流速度、燃烧室出口的压力参数、壁面的粗糙度设定，使用者调整局部结构参数后可以直接重新运行求解，不需要从零开始搭建仿真框架。模型里的叶片型面是按照实际叶型坐标做的放样，不是简单的拉伸曲面，能真实反映叶背、叶盆的曲率变化对气流的引导作用，进气整流罩的椭球比例也参考了实际亚音速发动机的唇口设计，能避免大迎角进气时的气流分离。

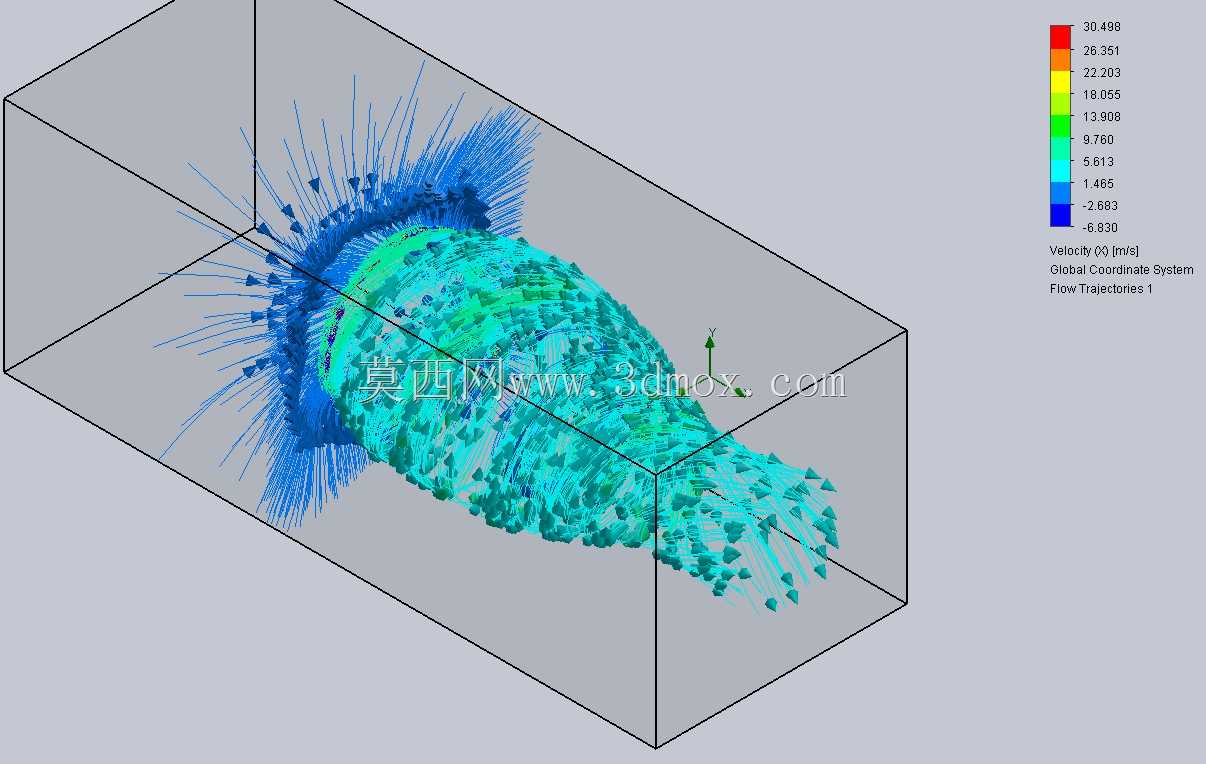

设计思路上，建模时优先保证了装配逻辑的合理性，先从核心的转子轴系开始搭建，依次装配各级压气机轮盘、叶片、涡轮盘，再向外嵌套机匣、燃烧室衬套、进气整流罩，每个零件的建模基准都和装配基准统一，减少了装配时的基准转换误差。做流动模拟的时候，特意把流体域单独提取出来，划分了边界层网格，在叶片前缘、尾缘这些流速梯度大的区域做了网格加密，保证模拟结果能捕捉到局部的涡流结构，不会因为网格过粗出现结果失真。

外形尺寸与安装边界方面，整个装配体的最大外径集中在进气整流罩位置，转子轴的轴向长度预留了后续加装附件传动机匣的接口位置，机匣上的安装边螺栓孔位置按照通用的安装节距设定，和常见的小型涡喷发动机安装支架尺寸兼容；进气道端面到涡轮排气段的轴向总长、机匣最大外径的比例符合实际航空发动机的长径比要求，不会出现比例失调的问题，安装节的位置设置在重心附近，能保证实际安装时的支撑稳定性，避免运行时出现振动过大的问题。需要注意的是，模型里的密封结构、冷却气路都做了简化处理，要是用于实际工程方案验证，还需要根据具体的工况参数补充冷却通道的细节，调整密封件的压缩量参数，但作为结构认知、基础流动分析的载体，这套装配体的细节完整度已经能满足绝大多数教学和初期方案验证的需求。
