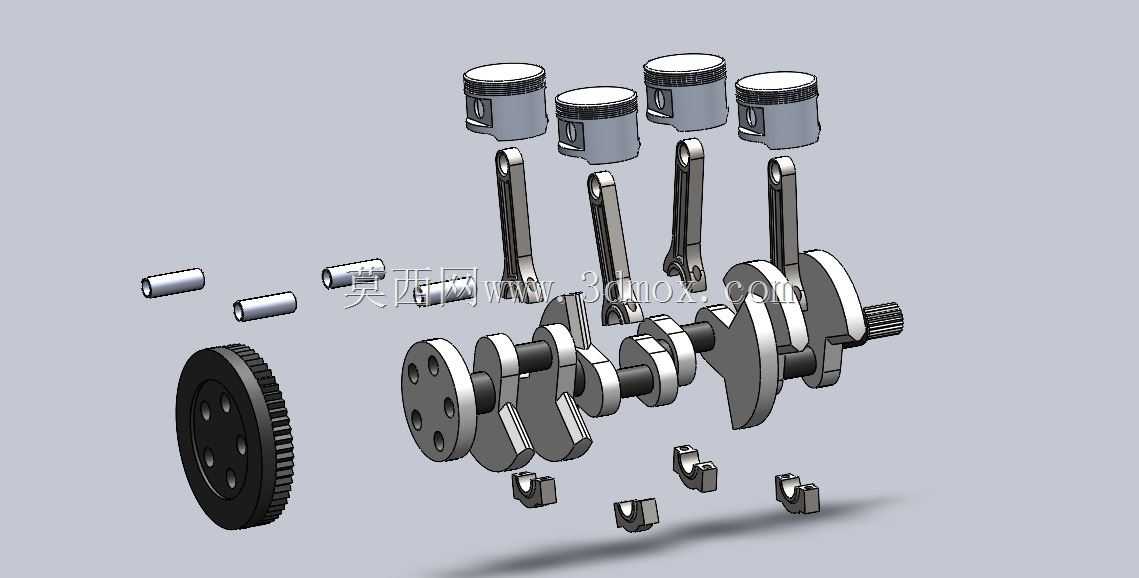

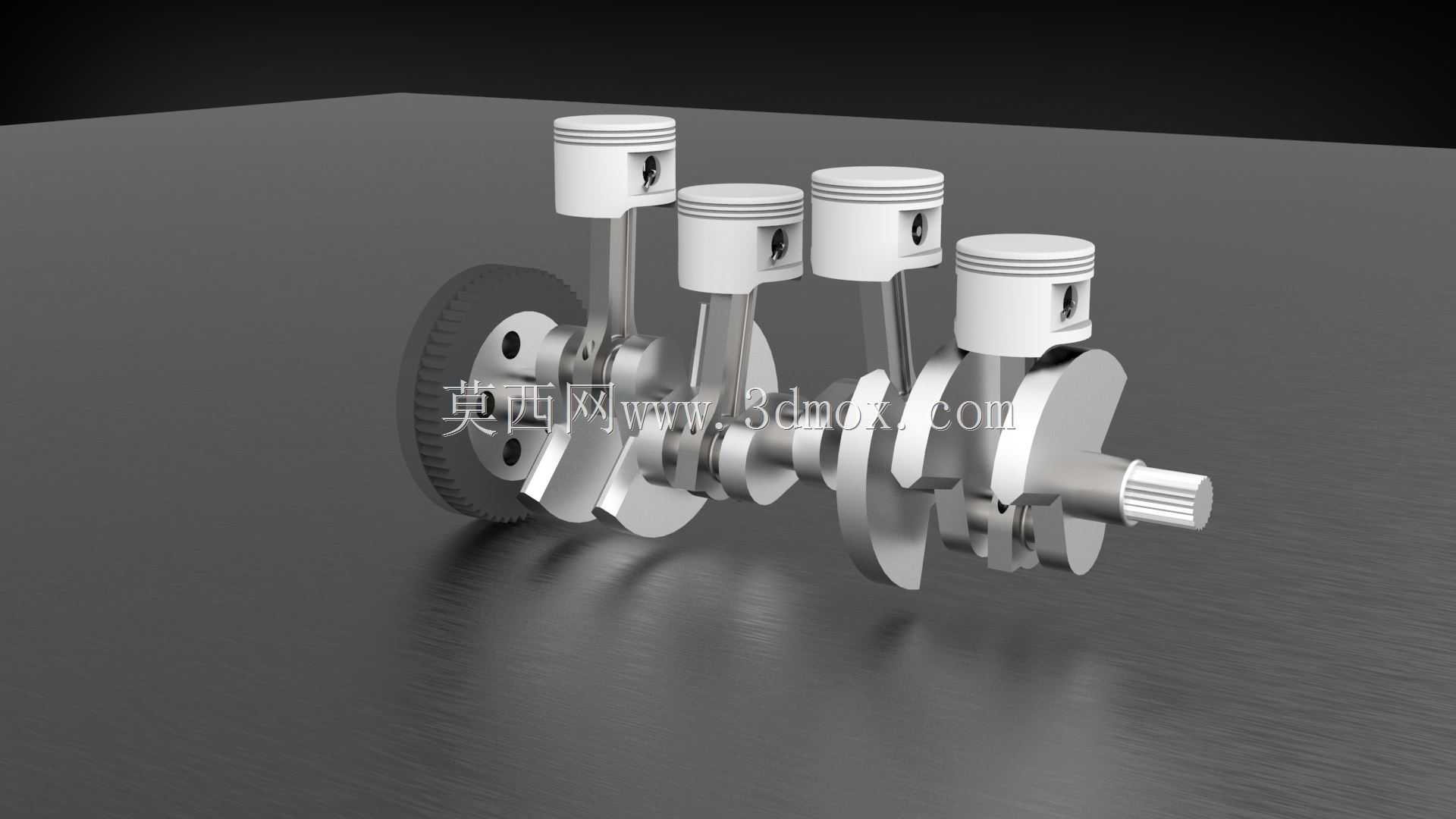

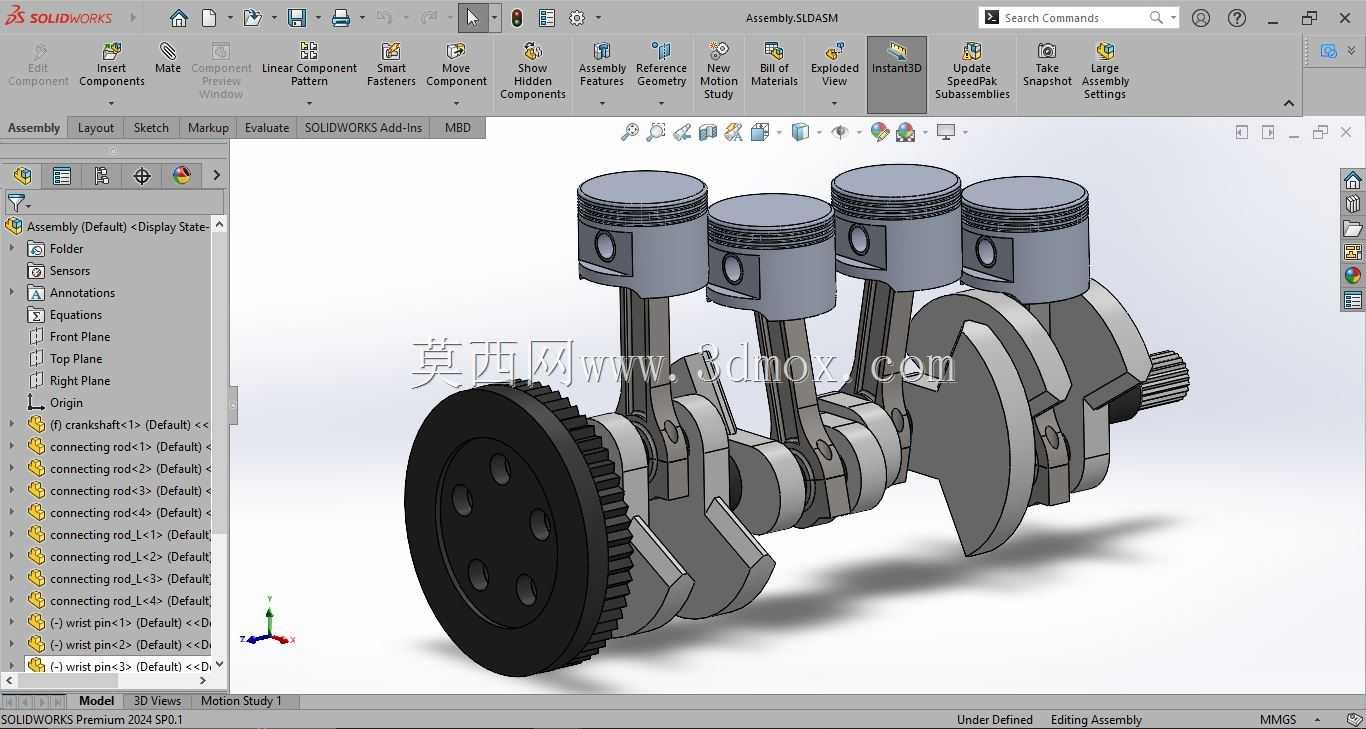

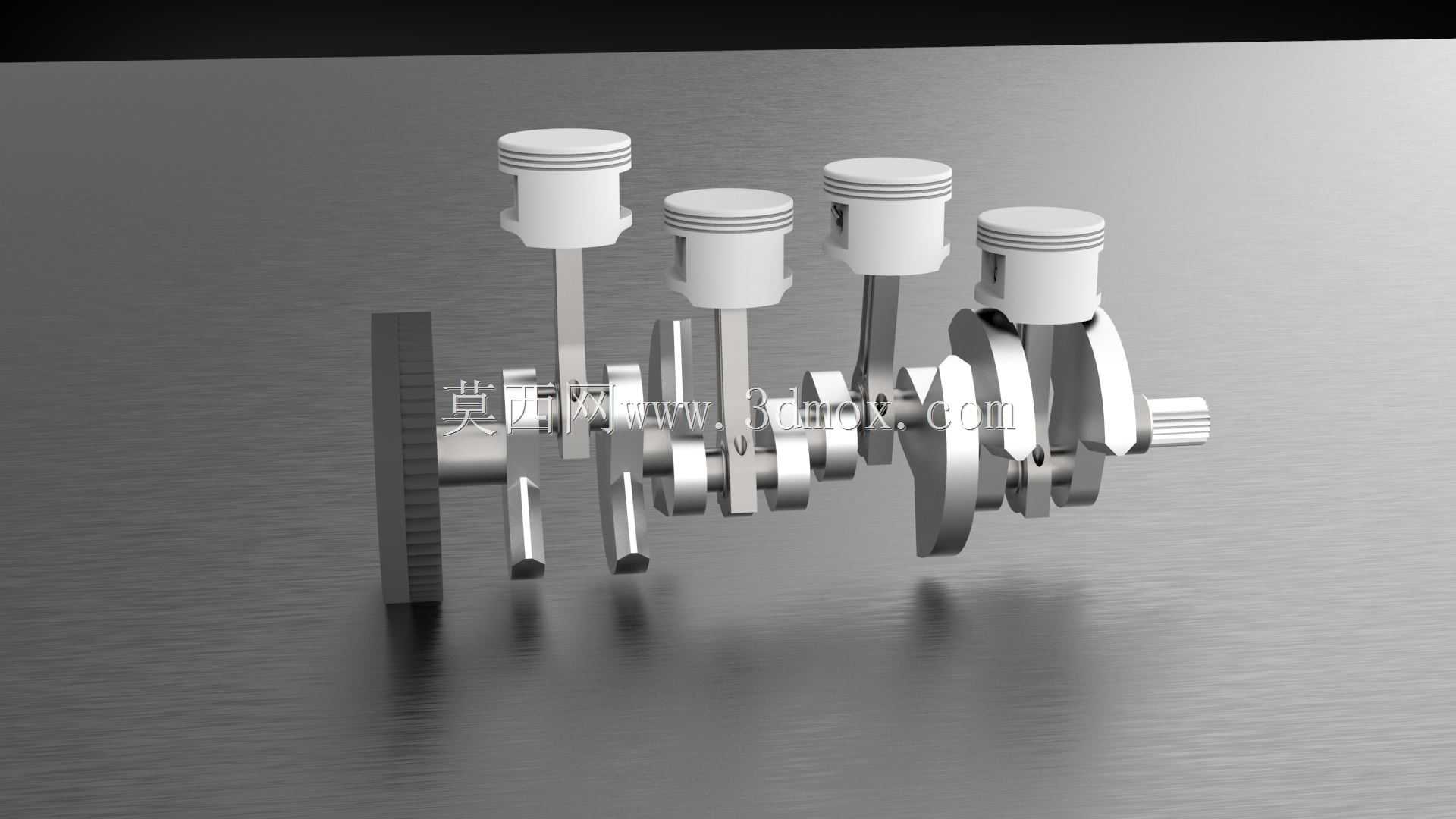

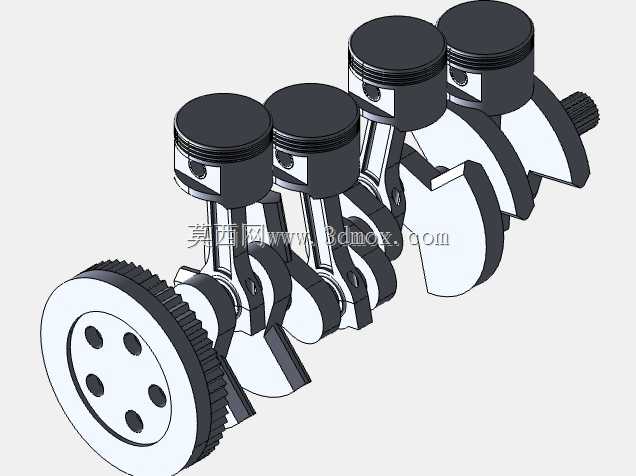

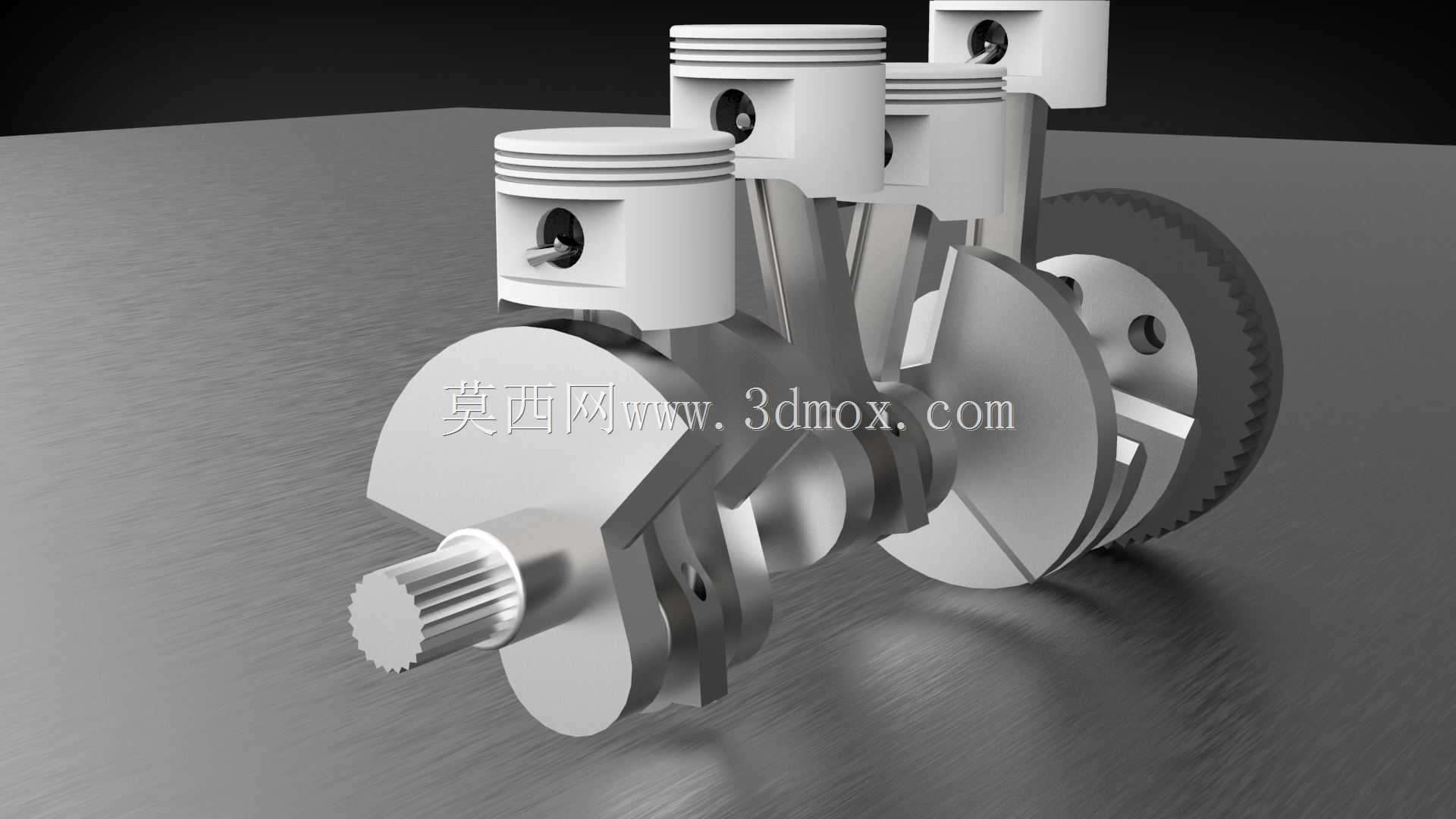

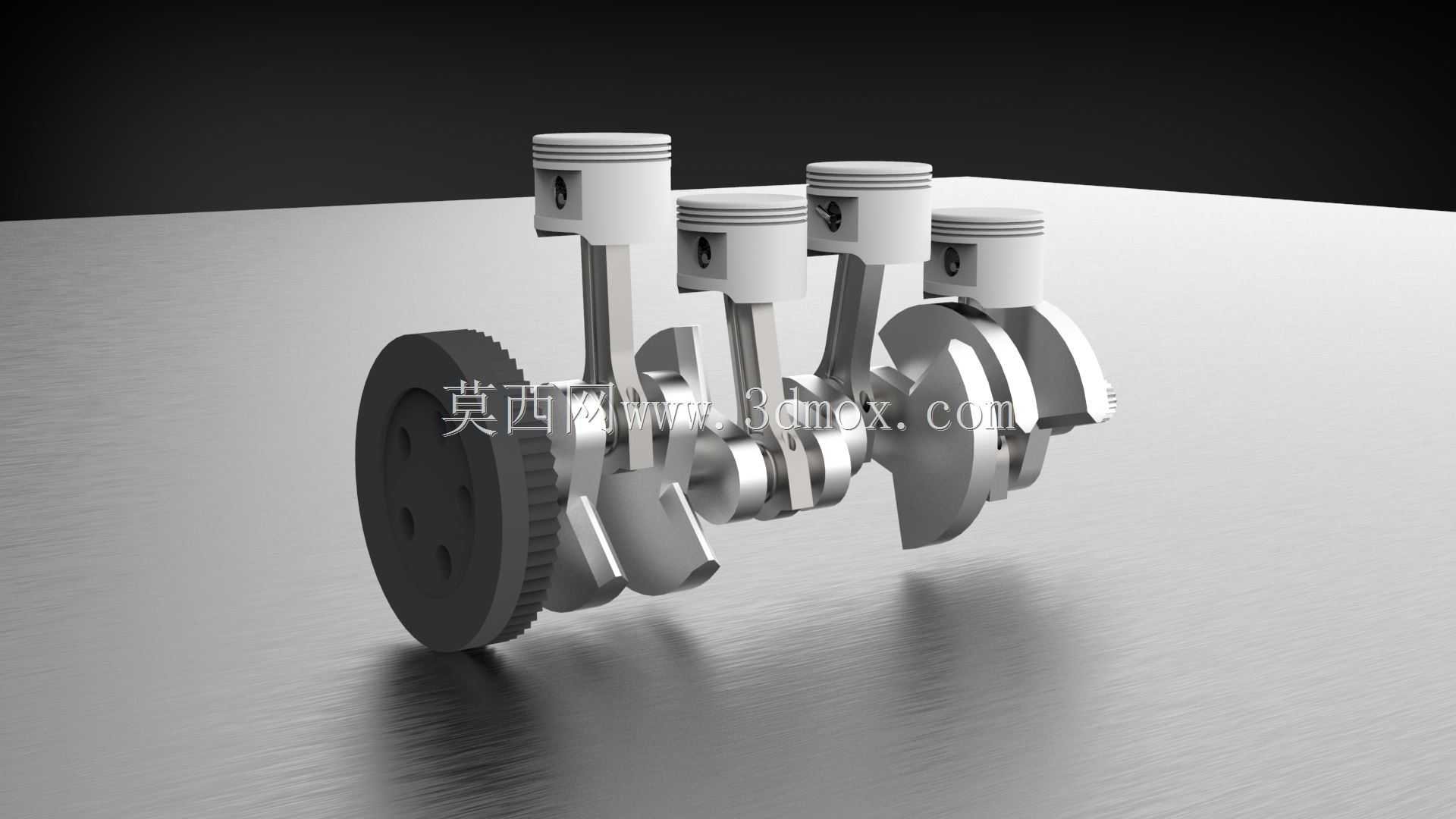

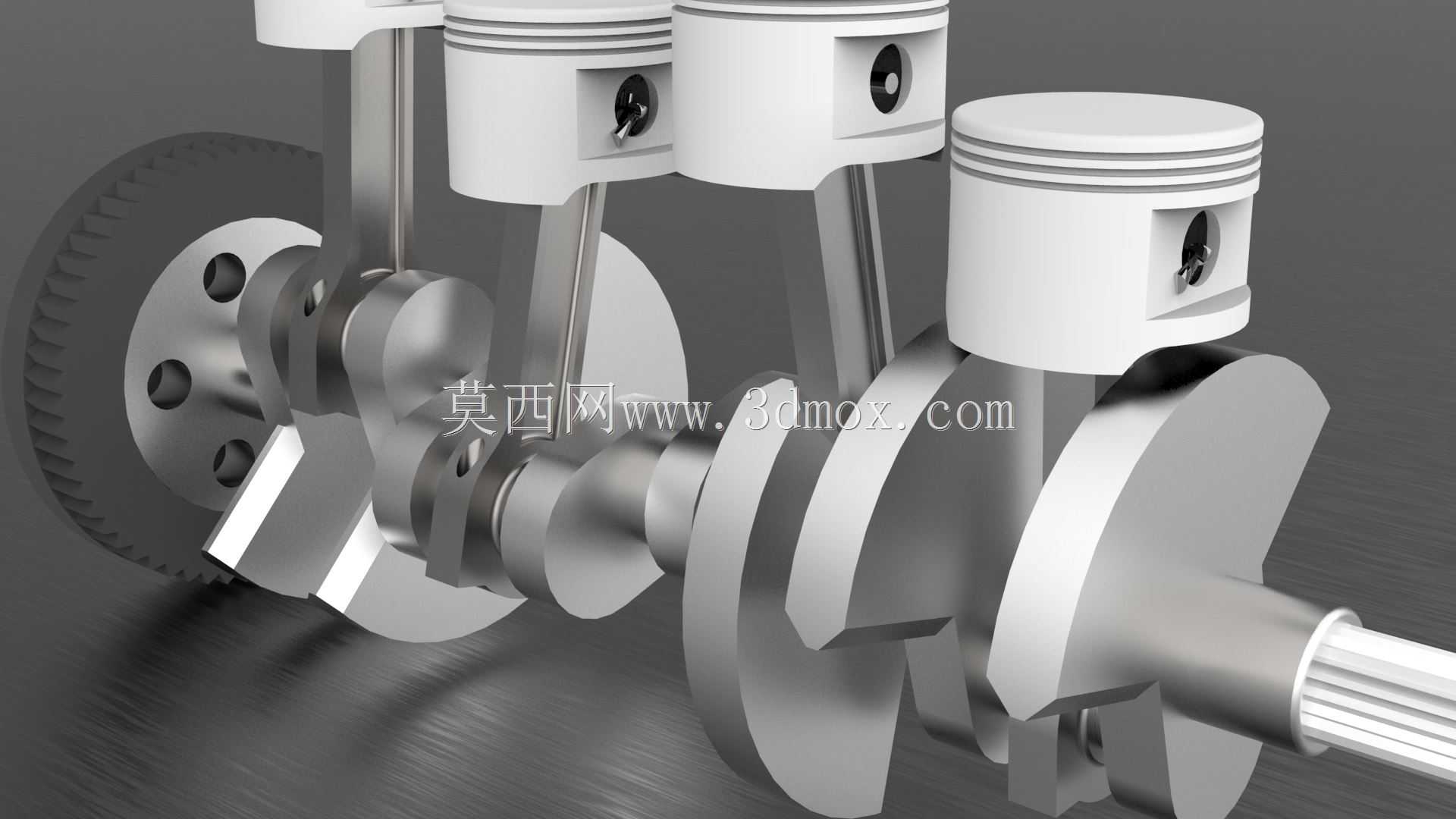

四缸十字平面发动机曲柄连杆机构结构

　　这套结构还原了直列四缸十字平面发动机的核心运动副配合关系，在乘用车动力总成开发、小型通用动力设备改型、教学实训台架搭建场景中都能作为核心结构参考使用。日常做动力舱布局校核时，很多工程师容易忽略曲柄连杆机构的运动包络边界，这套模型把活塞往复行程、连杆摆动角度、曲轴配重块的回转空间都做了精准还原，能直接用来核对缸体内部的避让空间，避免后续开模阶段出现运动干涉问题。从实际功能来看，这套结构承担了发动机将燃烧热能转化为旋转机械能的核心作用，四个活塞按照预设的点火顺序交替完成进气、压缩、做功、排气冲程，十字平面曲轴的配重设计刚好抵消二阶往复惯性力，让整机运行时的振动幅度控制在合理区间，匹配家用乘用车的NVH设计要求。做结构设计时，首先要确定的是活塞销与连杆小头的配合间隙，模型里保留了活塞销孔的同轴度公差参考，连杆大头的剖分面定位结构也做了细节还原，能直接参考设计连杆螺栓的预紧力参数，避免运行过程中出现连杆瓦异常磨损的问题。曲轴的主轴颈与连杆轴颈的重叠度设计也符合量产机型的通用规范，这个参数直接影响曲轴的抗扭疲劳强度，日常做改型设计时如果随意调整轴颈尺寸，很容易出现曲轴断裂的失效问题，模型里的比例关系可以作为初始设计的基准参考。

　　安装边界方面，这套结构的轴向定位基准选在第三道主轴颈位置，对应缸体主轴承座的定位台阶尺寸可以直接参考模型比例推导，曲轴前端的带轮安装位、后端的飞轮连接法兰的配合尺寸关系也做了还原，做外围附件布局时可以直接核对皮带轮系、离合器总成的安装空间，不用再反复调整动力总成的整体布置位置。很多新手做发动机建模时容易忽略活塞环槽的位置与活塞销的偏移量设计，这套模型里活塞的销孔相对活塞中心做了微小的主推力侧偏移，这个设计能有效降低活塞换向时对缸壁的敲击噪音，是量产机型普遍采用的细节设计，做同类结构开发时可以直接参考这个偏移量的比例关系。

　　另外曲轴的平衡块外形是按照往复运动质量与旋转运动质量的平衡计算结果设计的，不是随意做的圆弧造型，每个平衡块的质心位置都对应抵消对应缸的活塞连杆组往复惯性力，做动平衡校核时可以直接提取模型的质量参数做初始计算，减少台架试验阶段的平衡块切削调整量。做教学演示场景使用时，这套模型的运动关系清晰，能直观展示四缸发动机的做功顺序与各部件的运动配合逻辑，比二维原理图更容易让初学者理解曲柄连杆机构的工作原理，也可以用来制作发动机拆装实训的虚拟仿真素材，降低实训台架的耗材损耗。

　　在小型非道路动力设备改型场景中，比如小型农用机械、园林动力设备的动力源开发，这套结构的尺寸比例可以作为缩比设计的基准，根据目标排量调整缸径与行程参数时，能直接参照模型的配合关系调整各部件尺寸，不用从零开始搭建运动副结构，大幅缩短前期方案设计的周期。需要注意的是，这套结构展示的是核心运动部件的配合关系，实际量产设计时还要考虑润滑油道的布置、活塞冷却喷嘴的安装位置、轴瓦的油槽结构等细节，但作为方案阶段的结构参考、运动仿真验证、布置空间校核的基础模型，已经能覆盖绝大多数前期设计的使用需求，能帮结构工程师省去大量基础建模的重复工作，把更多精力放在性能参数优化与可靠性验证环节。
