剖视结构阀块集成装配组件设计

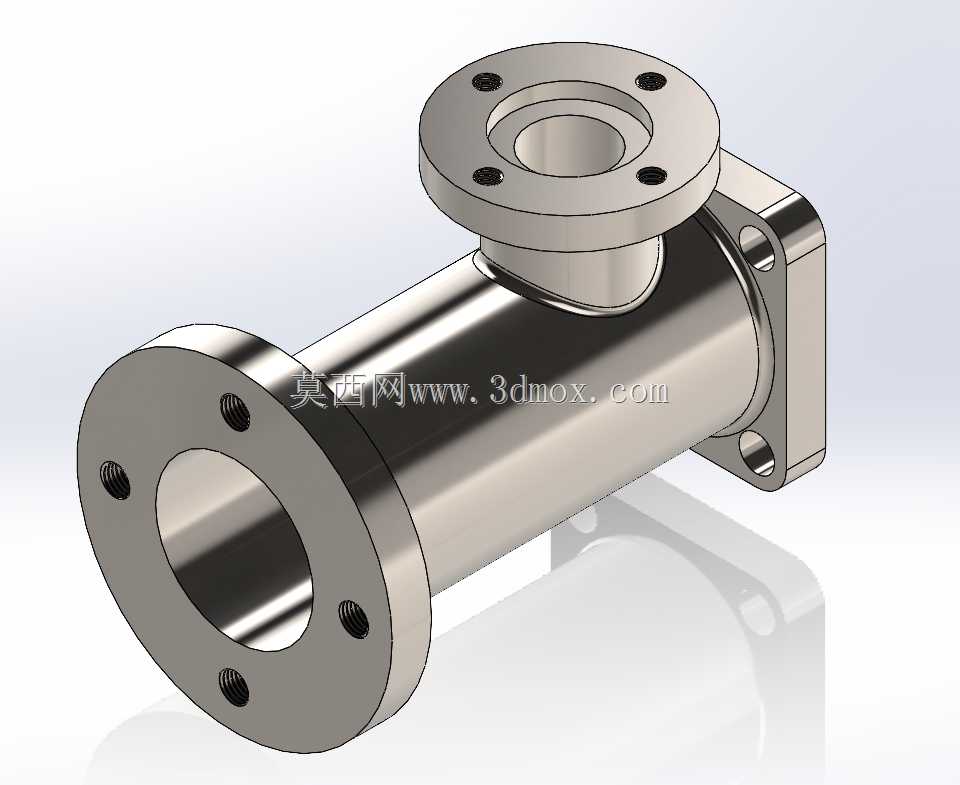

这套阀块集成装配组件，主要面向工业流体控制回路的集成化安装场景，在液压、气动控制单元以及小型流体输送设备的阀组搭建中，能够替代分散布置的单阀连接结构，减少管路接头的使用数量，降低系统泄漏风险。从实际使用角度出发，该组件将流体通流腔体、调节传动结构、安装定位接口整合在同一主体结构上，不需要额外搭建转接支架，可直接通过端部法兰结构固定在阀组安装面板上，适配常规工业阀组的安装孔位间距，安装边界预留了足够的扳手操作空间，不会出现装配时工具干涉的问题。

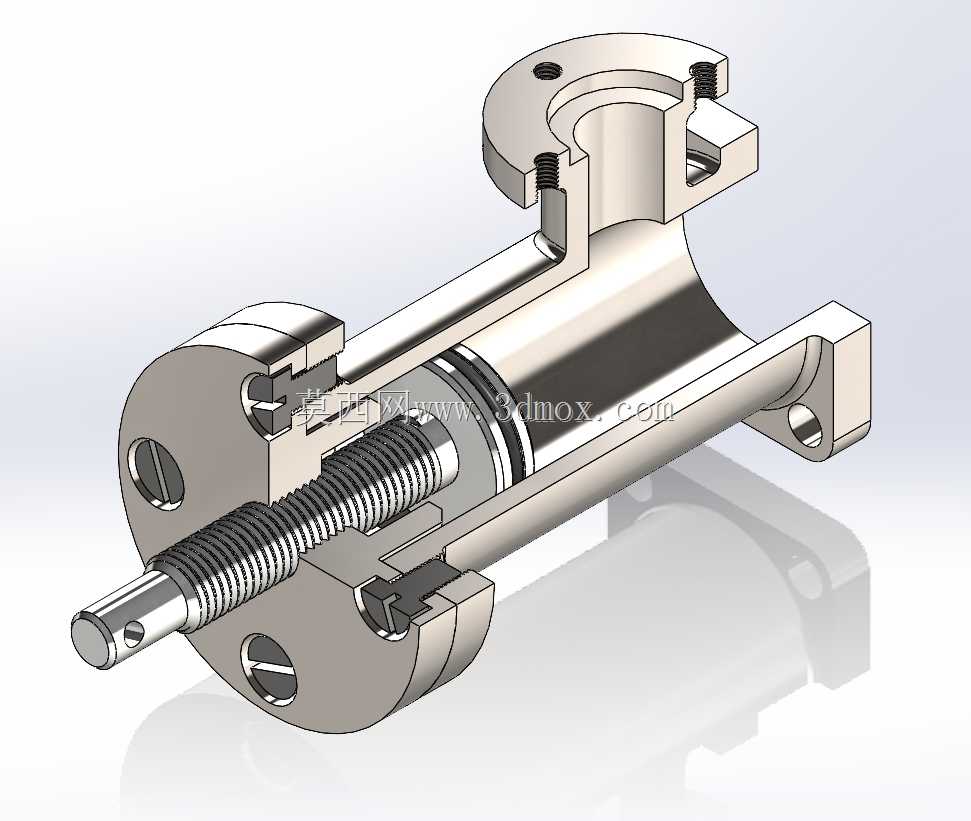

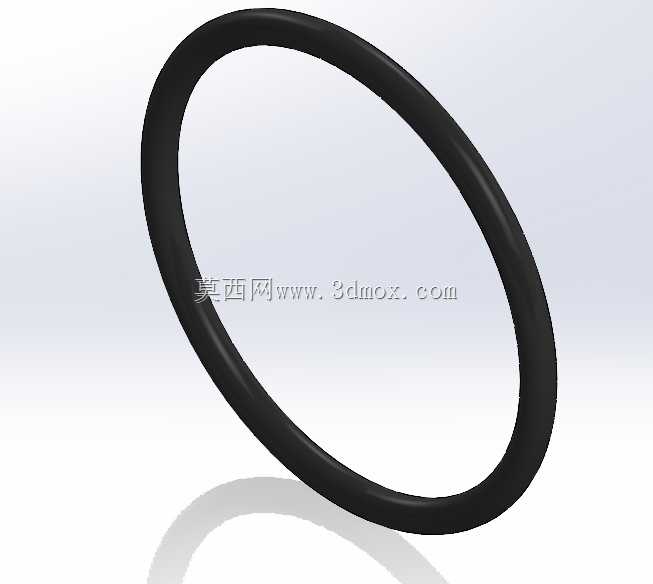

设计过程中优先考虑了通流路径的顺畅性，主体壳体的内部流道做了圆弧过渡处理，避免直角转折造成的流体压损，同时将调节螺杆的传动轴线与主通流腔体的轴线保持同轴，确保调节过程中阀芯受力均匀，不会出现卡滞偏磨的问题。剖视结构可以清晰看到内部的密封配合面，所有动密封位置都预留了标准密封件的安装槽位，不需要额外加工密封结构，装配时直接选用对应规格的密封圈即可完成密封装配，降低现场装配的加工工作量。

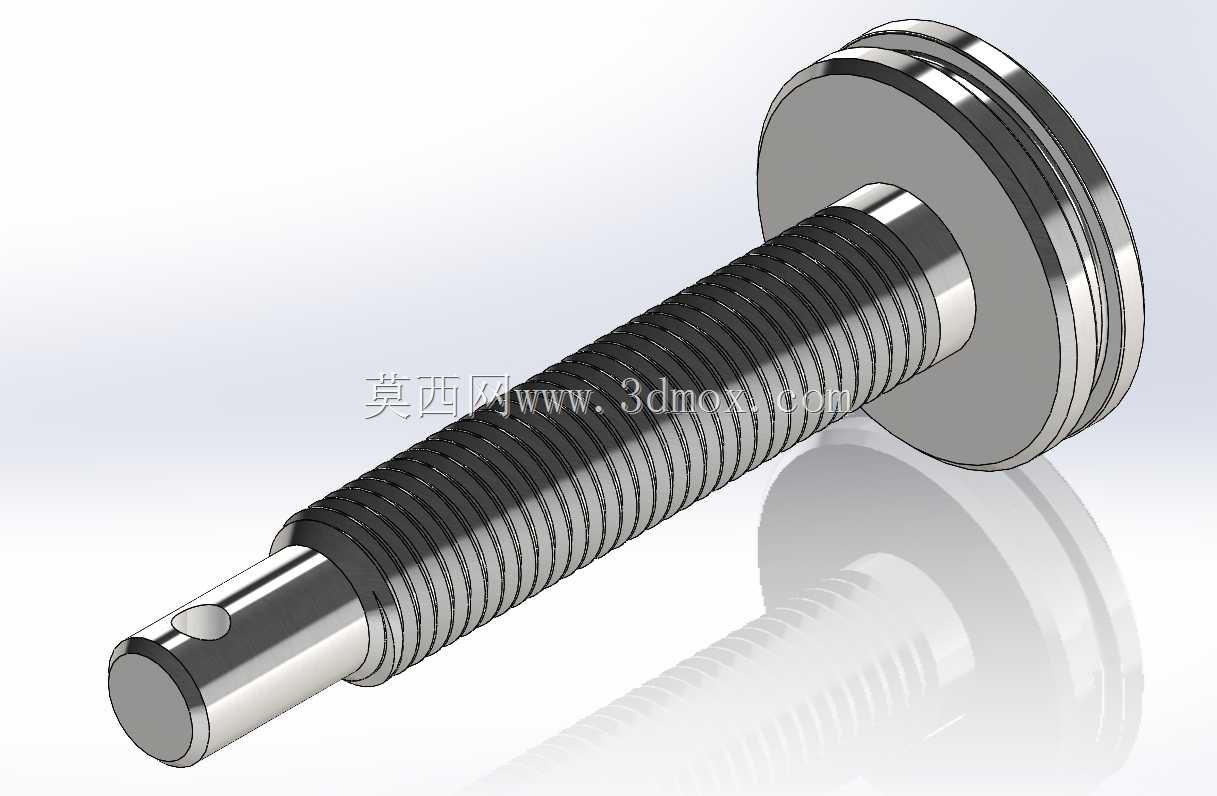

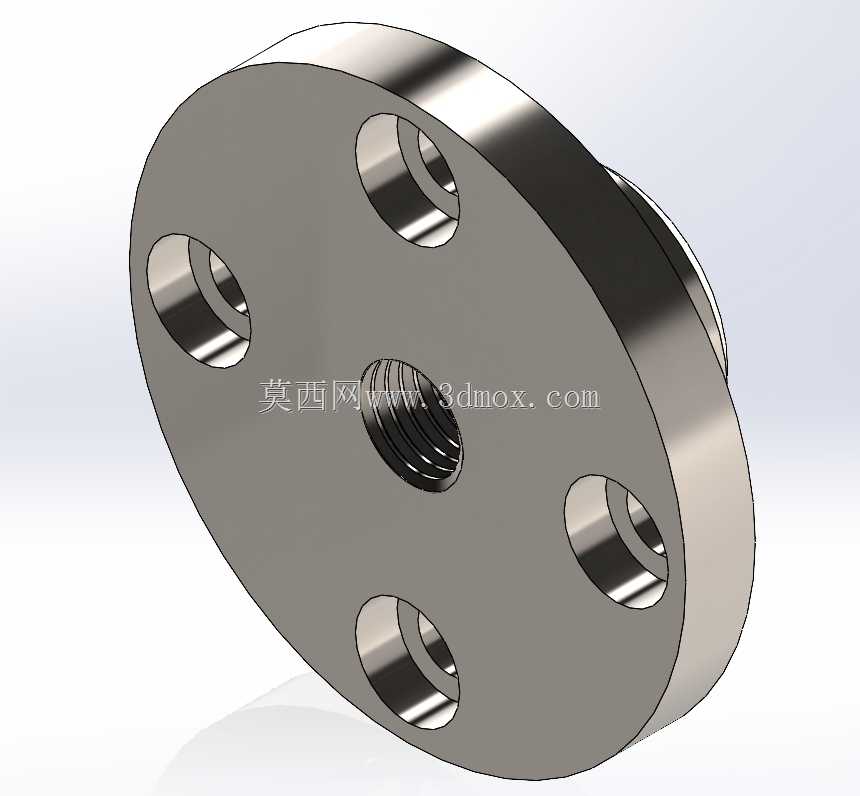

组件的调节端采用细牙螺纹传动结构，调节行程的控制精度更高，能够实现流体通路开度的微调，满足小流量精确控制的使用需求，调节螺杆的端部做了扁位结构，方便配套手柄或者调节旋钮的安装，同时螺杆上预留了锁母的安装位置，调节到位后可以通过锁母锁死位置，避免设备运行过程中振动导致开度偏移。两端的法兰安装面做了凸台定位结构，与对接管路或者阀件连接时，能够自动找准同轴度，不需要反复调整对齐，安装效率更高。

从结构细节来看，壳体侧面的安装支耳做了加强筋过渡，能够承受管路连接时的侧向拉力，避免长期受力出现支耳断裂的问题，内部的阀芯导向段长度经过匹配计算，确保阀芯全程运动都有足够的导向支撑，不会出现倾斜卡涩的情况。整个装配体包含了所有配合零件的结构细节，相邻零件的配合公差按照常规机械加工的精度等级设置，孔轴配合选用基孔制间隙配合，既保证运动件的活动顺畅，又不会因为间隙过大造成流体内泄超标。

在实际设备配套中，这类集成阀块组件常用于小型试验台流体控制单元、小型液压工作站的阀组搭建、以及专用设备的定制化流体回路中，相比分散式阀组连接，整体占用空间缩小近40%，接头泄漏点减少60%以上，后期维护时只需要拆解端盖即可更换内部密封件和易损零件，不需要将整个阀组从设备上拆除，维护操作更加便捷。设计时也考虑了加工工艺性，主体壳体的外部结构都采用常规铣削、钻削即可完成加工，内部流道采用标准深孔钻加工工艺，不需要特殊定制刀具，普通机械加工厂即可完成生产制造，加工成本可控，适合小批量定制化生产配套。
