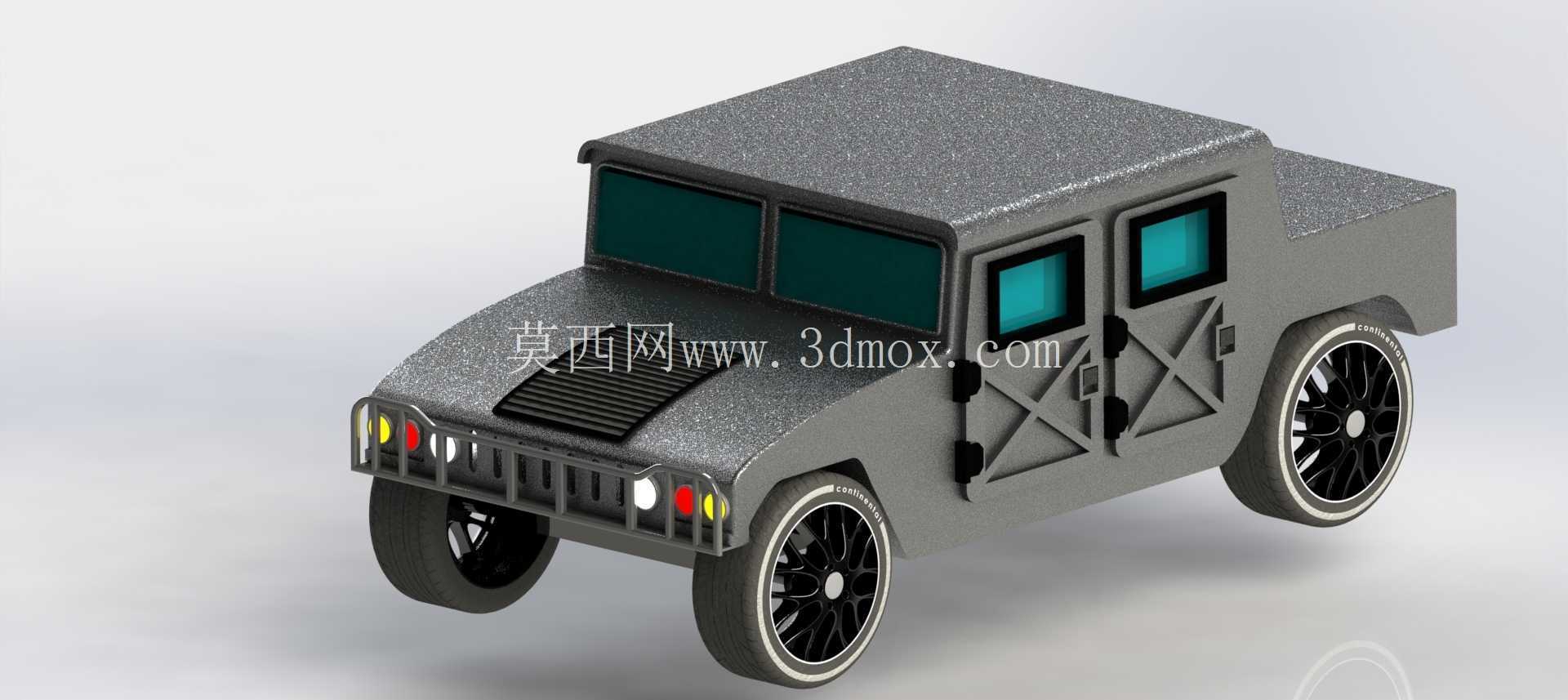

Q版简化悍马越野载具结构设计

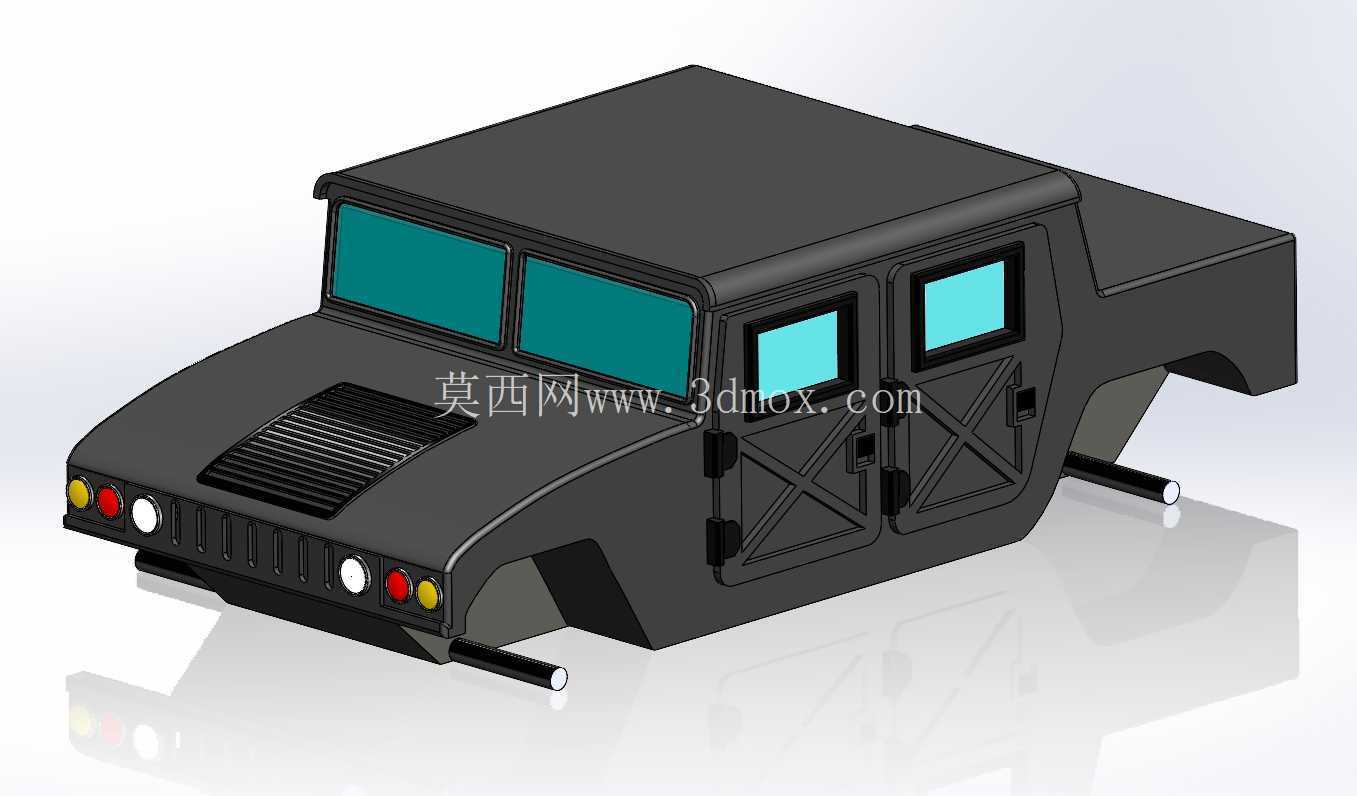

　　这款简化结构的悍马造型载具，在设计之初就瞄准了多场景的落地适配需求，没有照搬实车的复杂曲面与冗余结构，而是针对民用玩具制作、教学实训载体、小型移动机器人底盘这三类核心使用场景做了结构优化。从实际应用层面看，该结构首先适配桌面级玩具开发场景，整体外轮廓做了圆角钝化处理，所有外露棱边都预留了R2以上的倒角，避免儿童使用过程中出现划伤风险；车身主体采用等壁厚壳体设计，常规FDM3D打印或者注塑开模都能快速实现量产，壁厚控制在1.8mm-2.2mm区间，既保证了壳体的结构强度，又能最大程度降低材料消耗，控制单件生产成本。针对有线、无线遥控车的改装需求，设计阶段就在车身中部预留了规整的设备安装舱，舱体内部净尺寸经过反复校核，能够容纳常规的1:32比例遥控车接收板、两节7号电池仓以及小型转向舵机，安装孔位预留了通用的M2螺丝柱，不需要二次打孔就能完成标准遥控套件的装配；车身底板做了可拆分设计，通过四个卡扣与车身主体连接，后期更换电池、调试电路的时候不需要拆解整个车身，大幅降低后期维护的难度。

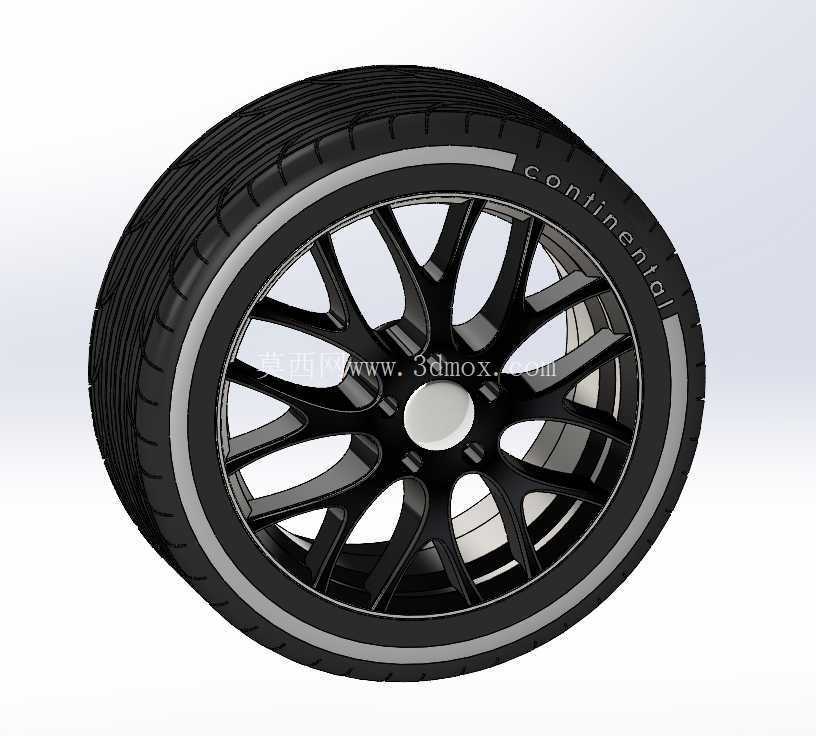

　　在小型简易机器人底盘的适配场景下，轮距与轴距的参数经过匹配校核，能够兼容常规的37GB减速电机安装位，车身前部预留的格栅空间可以拓展安装红外避障传感器、灰度巡线模块，顶部的平整平面可以直接固定机械臂、摄像头等拓展负载，负载静承载能力可以达到2kg，完全满足教学类实训机器人的负载要求。设计过程中对行走机构做了简化处理，没有还原实车的独立悬架结构，而是采用固定轴式轮座设计，轮座与车身壳体做一体化成型，减少装配零件数量，四个车轮采用统一规格的橡胶轮胎搭配塑料轮毂，轮毂与轴的配合采用D型轴截面设计，避免传动过程中出现轮轴打滑的问题；轮胎外径做了统一，保证车身离地间隙达到12mm，能够适应桌面、地毯、普通水泥路面等常见的使用场景，不会因为微小障碍物出现卡滞。

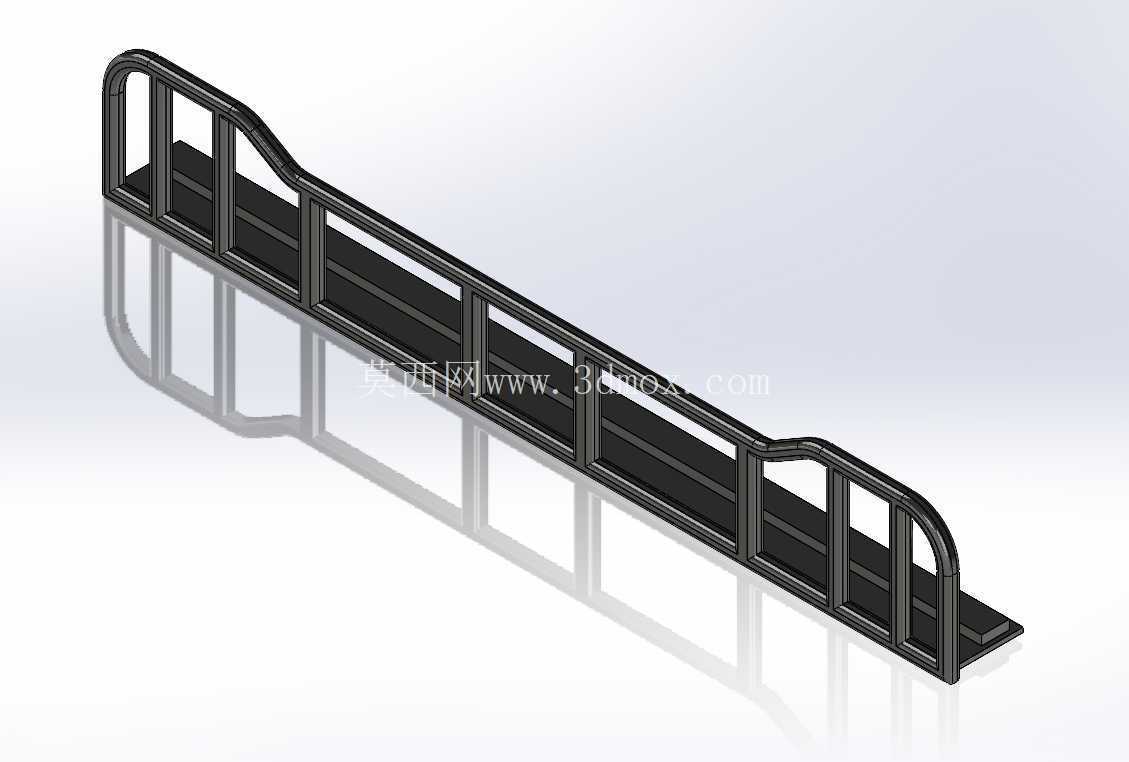

　　车身外观的细节处理兼顾了辨识度与易加工性，前脸的车灯区域做了分色凹槽设计，后期组装的时候可以直接粘贴彩色反光片或者点涂油漆，不需要额外做分件处理；车门的加强筋造型采用凹陷式结构，既还原了悍马车的外观特征，又能在不增加壁厚的前提下提升车身侧面的结构刚度，减少薄壁壳体的形变概率；前保险杠做了突出式设计，超出车身前脸8mm，能够在发生碰撞的时候吸收部分冲击力，保护车身主体结构不受损坏。

　　针对不同的加工工艺，该结构也做了对应的适配调整，如果采用3D打印制作，所有悬空结构都添加了45度以上的自支撑角度，不需要额外添加打印支撑就能完成成型，打印完成后的后处理工作量极小；如果采用注塑工艺生产，所有拔模面都预留了1.5度的拔模斜度，避免脱模过程中出现刮伤壳体的问题，筋位厚度控制在主体壁厚的0.6倍，防止注塑过程中出现缩痕影响外观质量。在装配逻辑上，整个结构的零件数量控制在10个以内，除了车轮、轴以及标准紧固件之外，车身主体仅分为上下壳体两个大件，普通用户参照装配关系不需要专业工具就能在5分钟内完成整机组装，非常适合作为拼装类玩具、教学实训套件的结构载体。结构校核阶段还针对常见的跌落场景做了强度验证，从1米高度自由跌落至水泥地面时，车身的应力集中区域主要分布在轮座与保险杠位置，通过在轮座连接处添加三角加强筋，将该区域的最大应力控制在常用ABS、PLA材料的许用应力范围内，保证日常使用过程中不会出现断裂损坏的问题。
