十字轴式双万向节传动连接结构

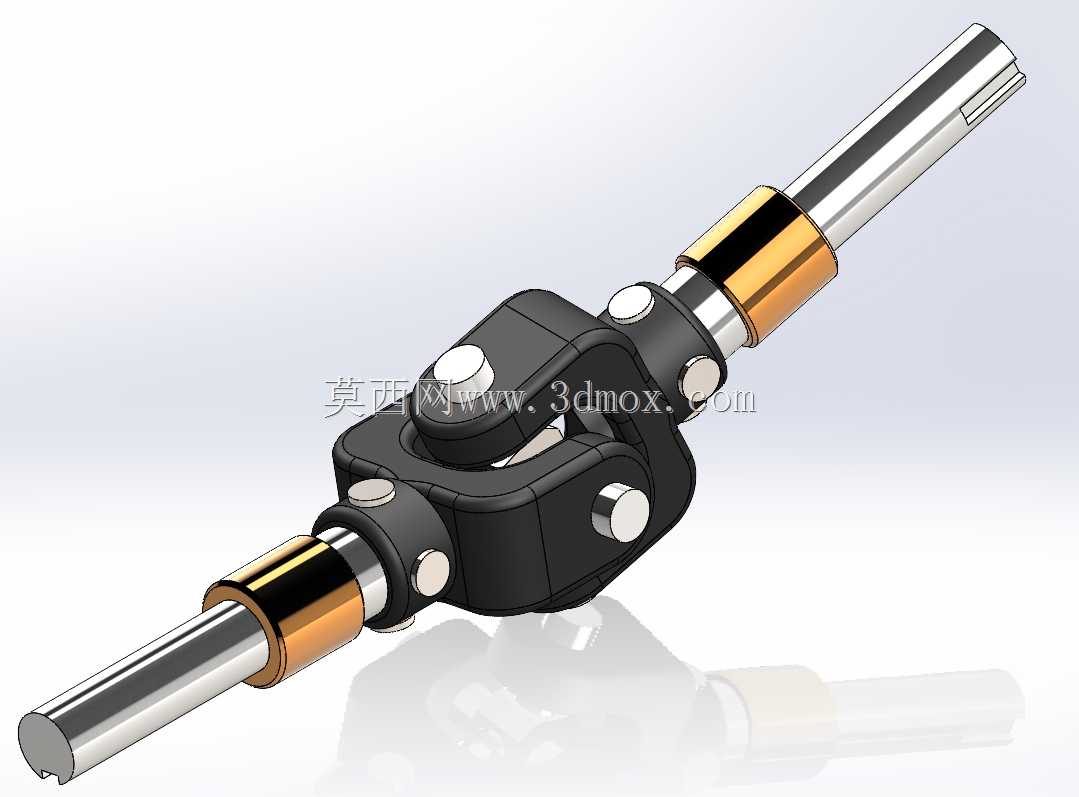

在各类需要补偿轴线偏角的传动场景中，十字轴万向节是应用范围极广的挠性传动部件，这套双万向节结构通过中间轴串联两个十字铰节，能够在输入轴与输出轴存在空间夹角、安装同轴度存在偏差的工况下，稳定传递旋转扭矩，避免刚性轴连接因别劲产生的轴承磨损、轴系疲劳断裂问题。

从实际应用场景来看，这类结构常见于汽车转向传动系统、机床进给机构的跨距传动单元、工业设备的远距离动力传递链路、农业机械的行走传动部位，尤其是当动力输出端与负载端无法保证严格同轴、或是设备运行过程中两轴相对位置会随工况产生动态偏移时，双万向节的等角速传动特性可以保证输入输出端转速同步，不会出现单万向节传动时的转速波动问题，减少传动链路的冲击振动。

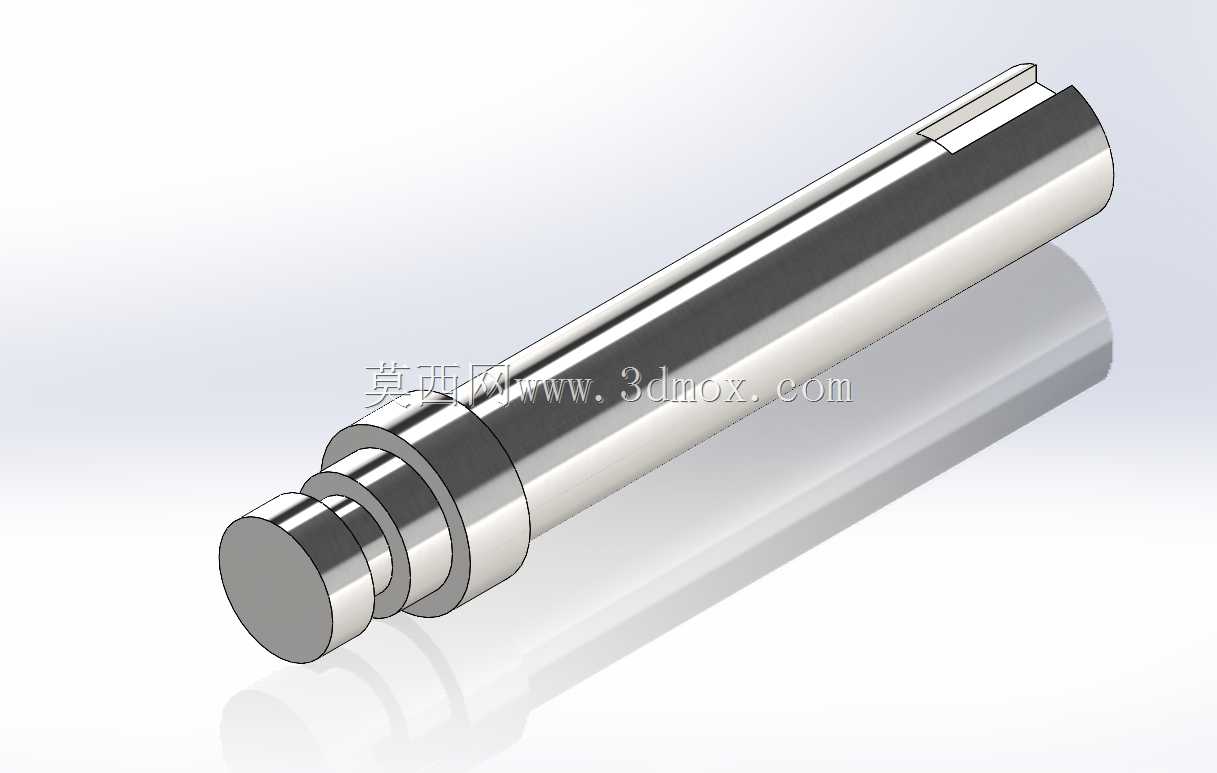

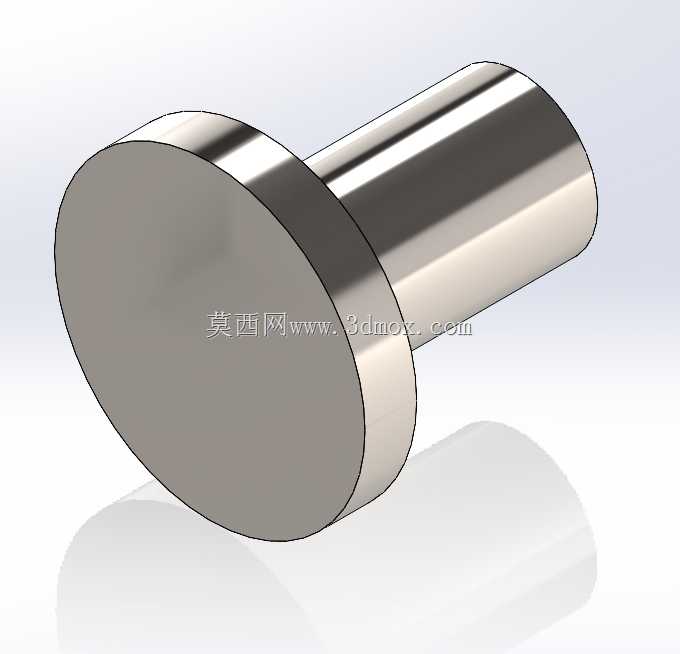

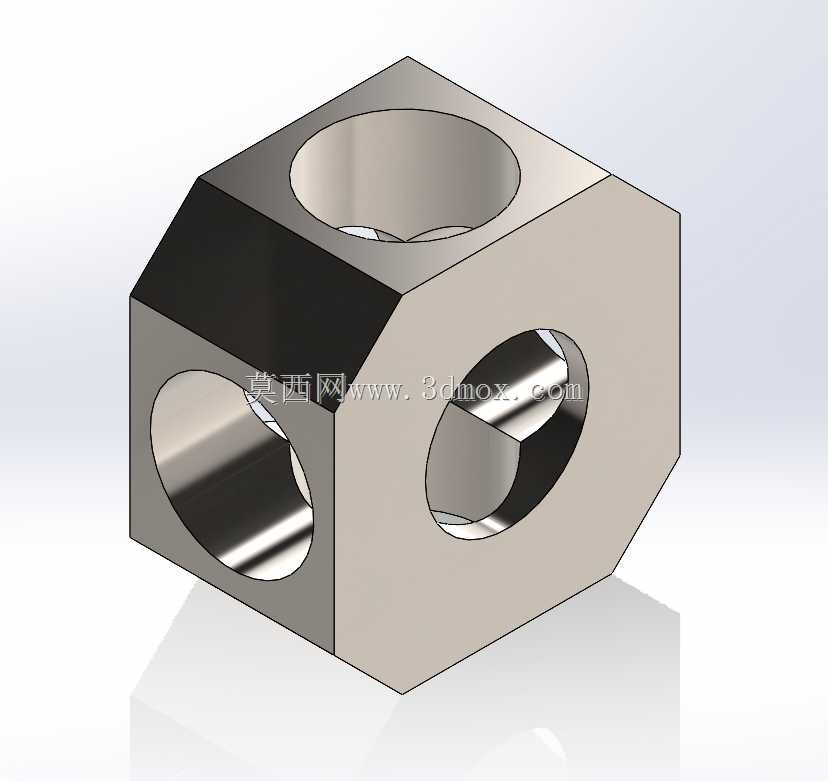

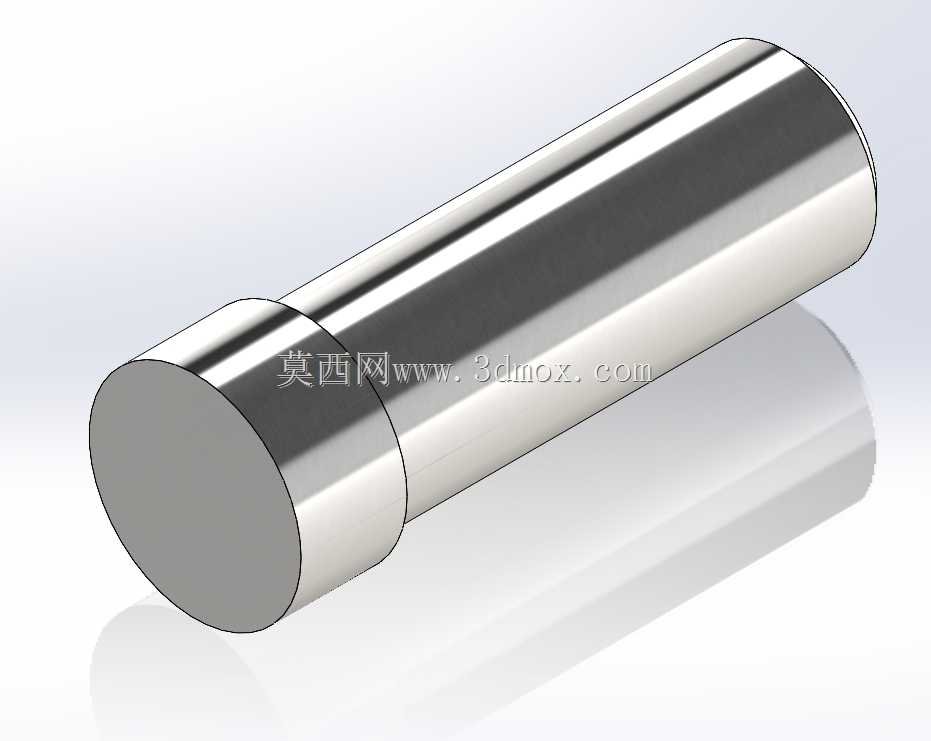

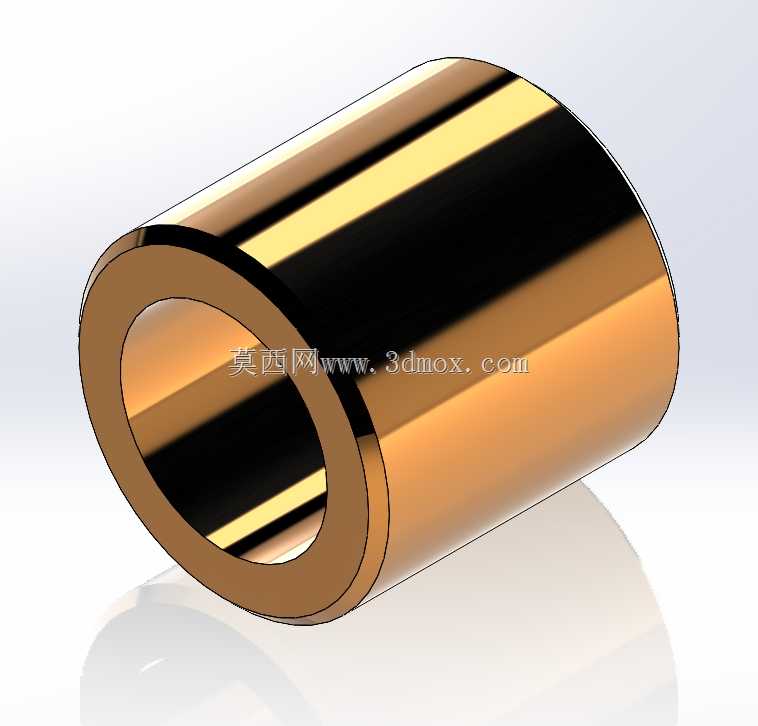

这套结构的核心功能特性，在于通过十字轴的四个轴颈配合铰接耳座，实现两个正交方向的角度偏转补偿，每个铰接点都采用销轴与衬套配合的转动副结构，转动副的配合间隙控制在合理范围内，既保证偏转动作灵活无卡滞，又不会因间隙过大产生传动回程误差。两端的轴段设计为光轴配合轴套结构，轴套部位可以作为安装支撑位，与设备机架上的轴承座配合，实现轴系的径向定位，同时预留的轴端长度可以根据实际安装需求调整，适配不同的连接端结构，比如搭配联轴器与动力源输出轴连接、或是直接加工键槽与带轮、链轮配合传递扭矩。

设计过程中首先要确定的是十字轴的轴颈直径与偏转角度范围，轴颈直径直接决定了结构能够传递的额定扭矩，需要根据传动链路的最大负载、冲击系数核算接触应力与剪切强度，避免大负载下销轴变形断裂；偏转角度则需要匹配实际工况的最大轴线偏角，常规工业应用中单节万向节的许用偏角在15°到25°之间，双节串联后可以实现更大范围的空间偏移补偿，同时通过合理布置中间轴的两端叉面相位，保证输入输出的等速传动。

安装边界方面，这套万向节组件的总长度由两端轴段长度与中间铰接段长度共同决定，中间铰接段的最大外径是径向安装的最小避让尺寸，安装时需要保证两端支撑轴承座的同轴度偏差在万向节的许用补偿范围内，避免偏转角度超过结构极限造成转动卡滞；铰接部位的销轴需要预留润滑通道，长期运行时可以定期加注润滑脂，减少转动副的磨损，延长部件使用寿命。两端轴段的直径公差按照h7级精度加工，与支撑轴承、传动轮的内孔配合采用基孔制过渡配合，保证传动过程中轴与连接件无相对窜动，扭矩传递稳定可靠。

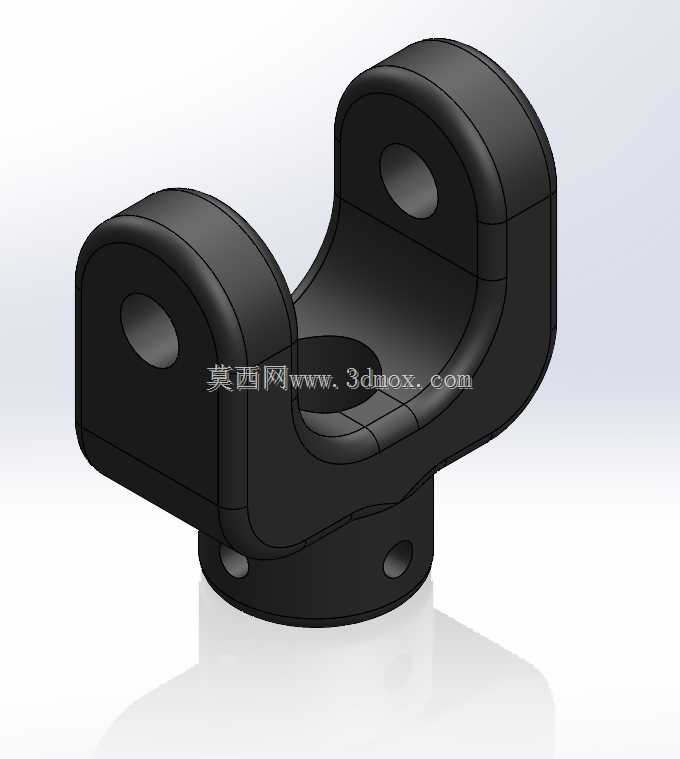

在结构细节上，铰接耳座与轴体采用一体化加工结构，相比焊接式耳座具备更高的结构强度，能够承受更大的冲击载荷；十字轴的四个轴颈端面采用挡圈限位结构，防止销轴在转动过程中轴向窜动脱出，同时挡圈采用标准件规格，后期维护更换时无需定制非标零件，降低运维成本。轴套部位的表面做硬化处理，提升与轴承配合面的耐磨性能，避免长期转动造成轴面磨损出现配合间隙，影响传动精度。
