聚乙烯管材生产线张紧输送装置结构

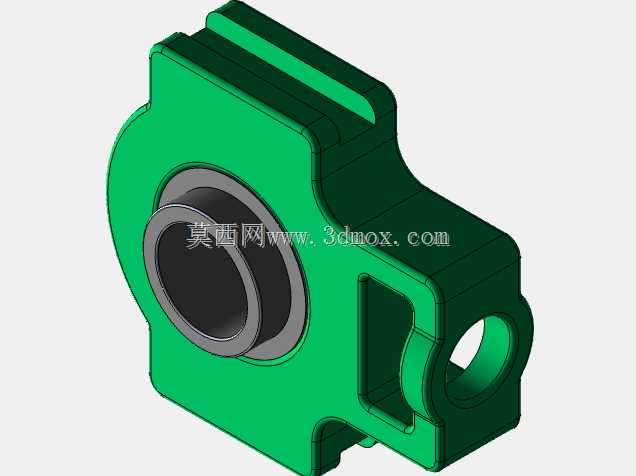

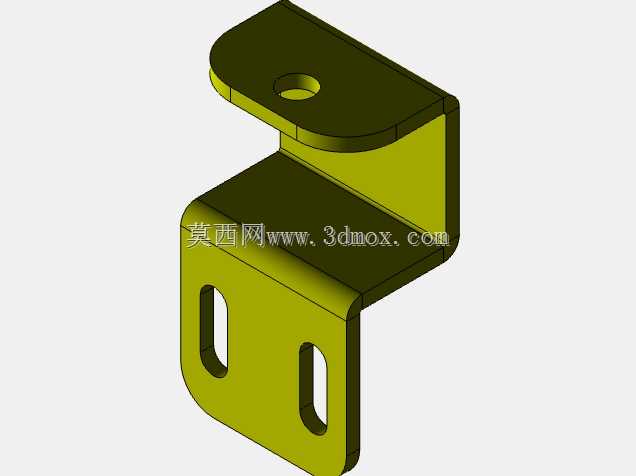

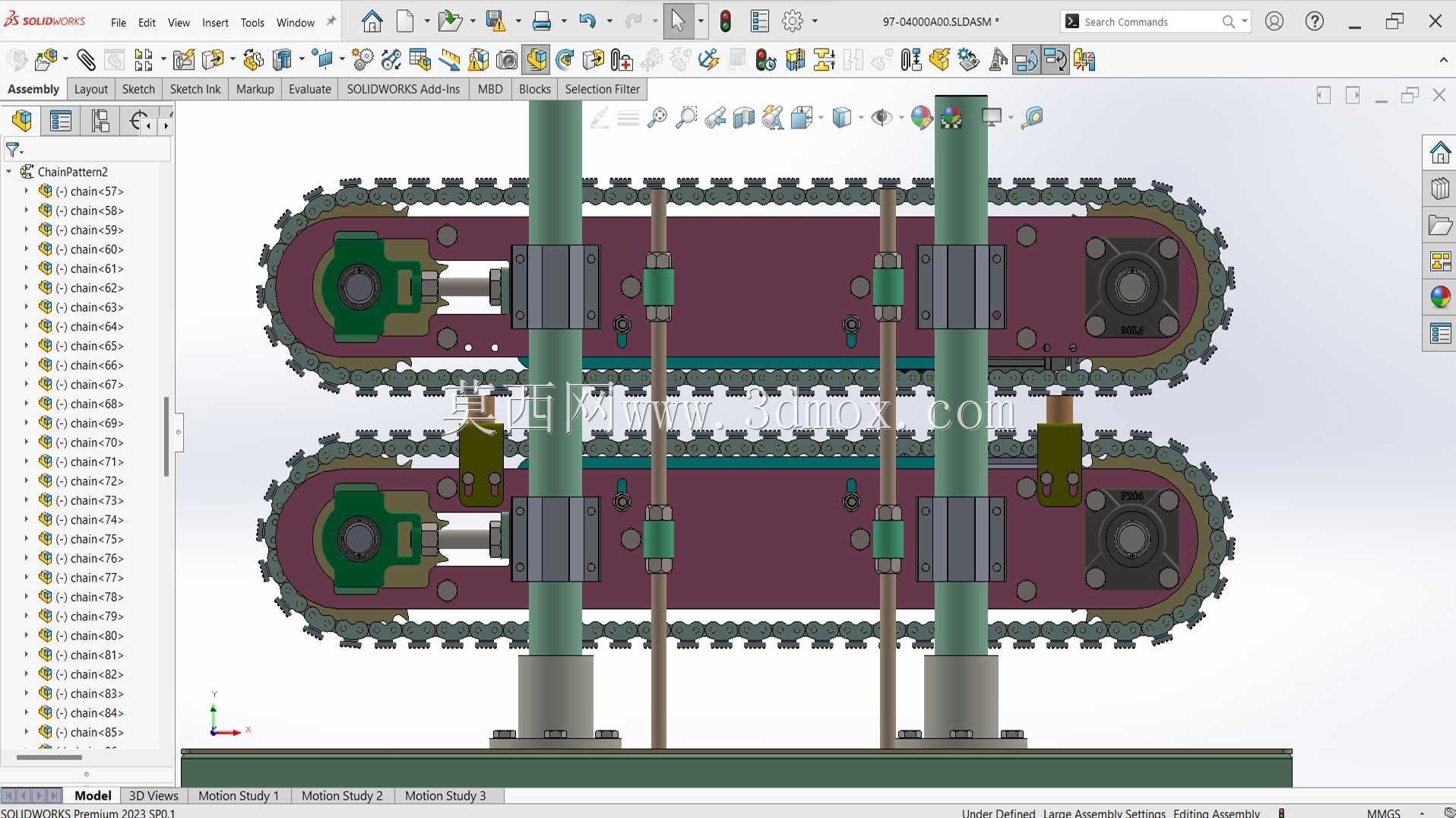

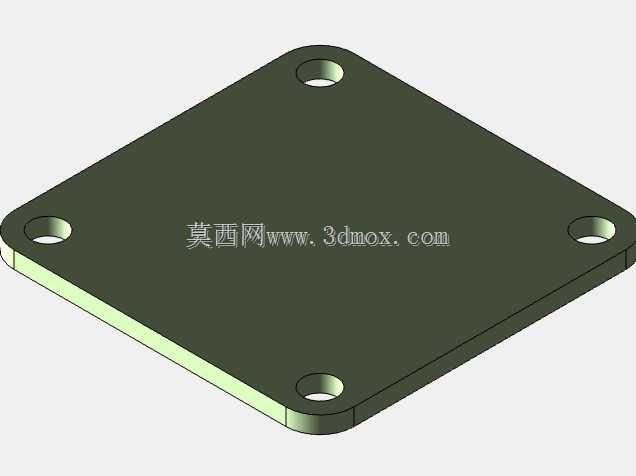

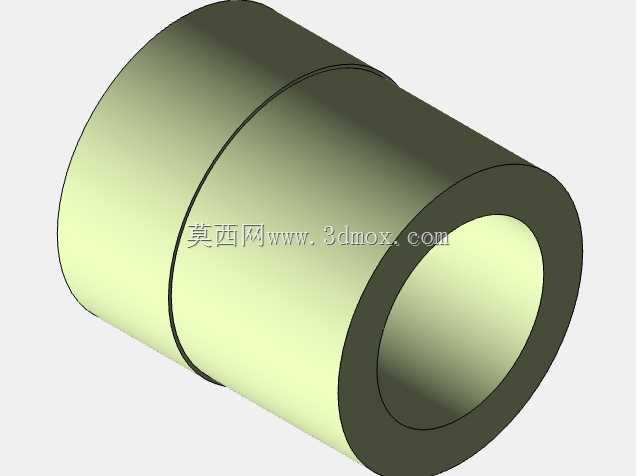

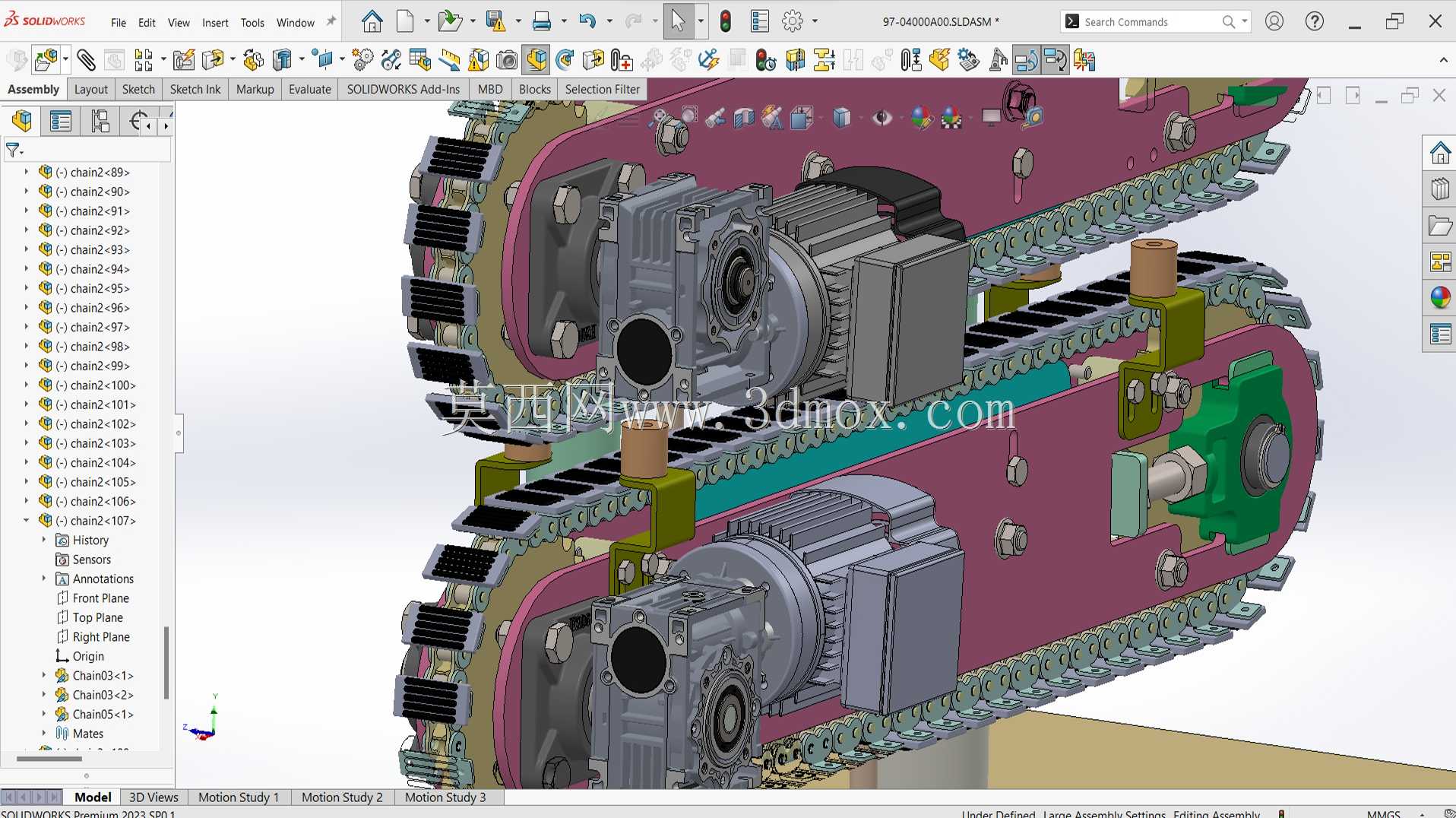

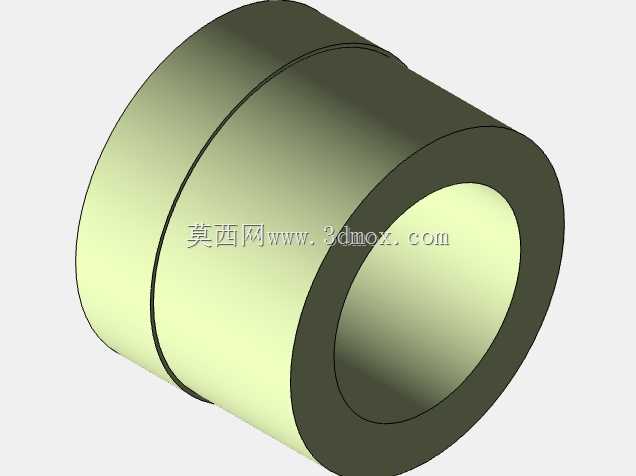

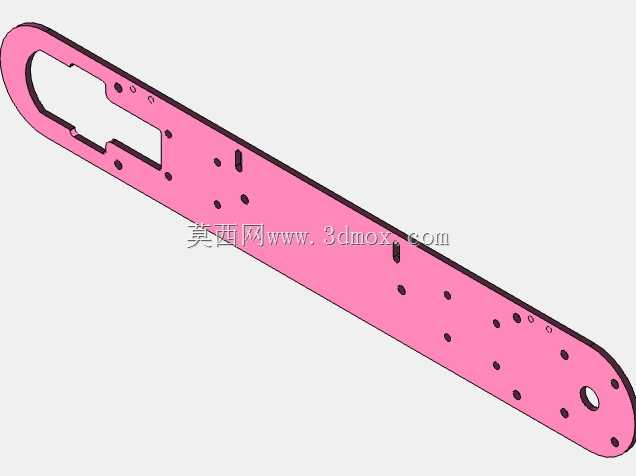

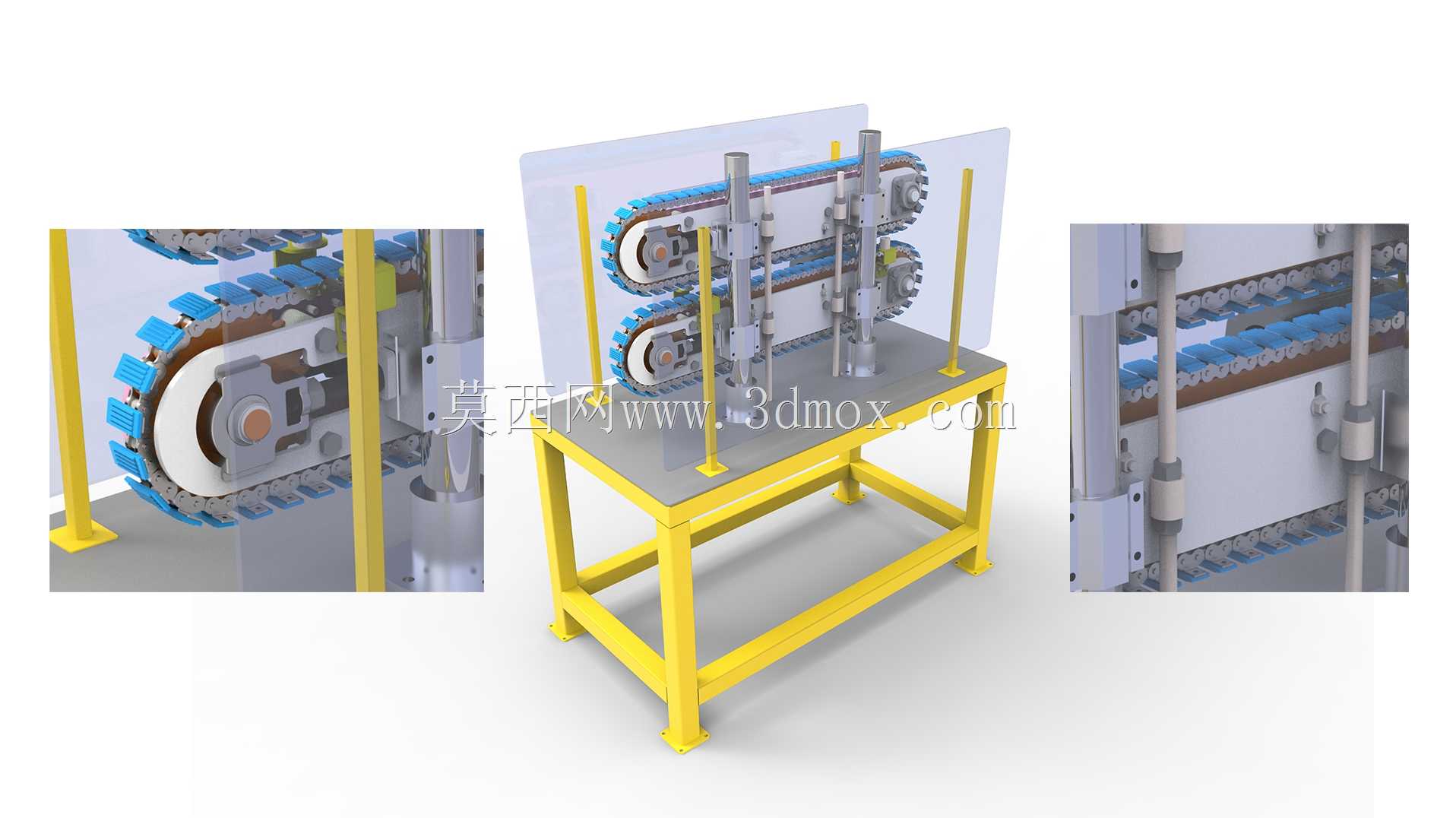

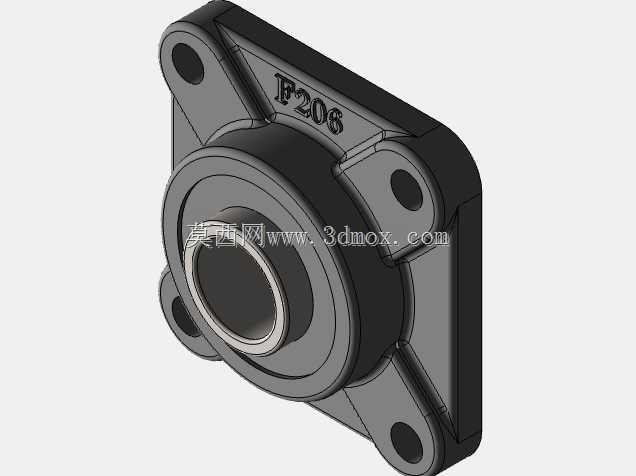

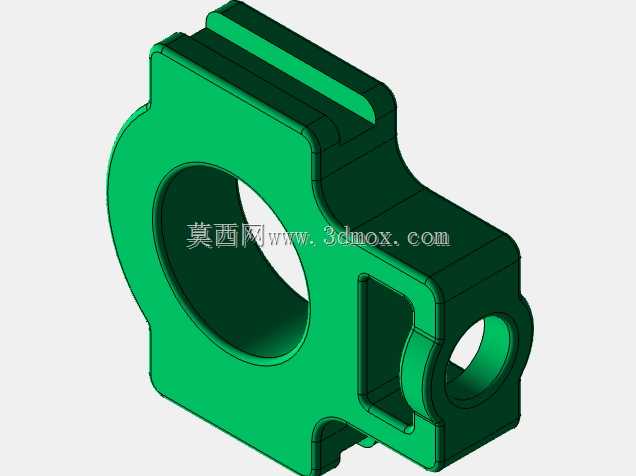

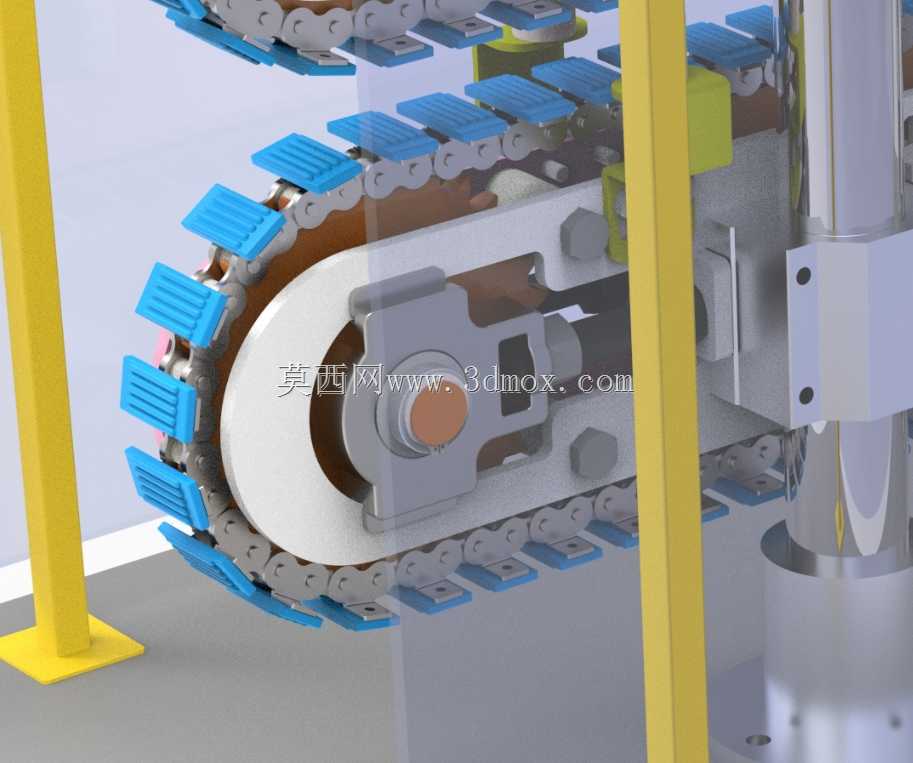

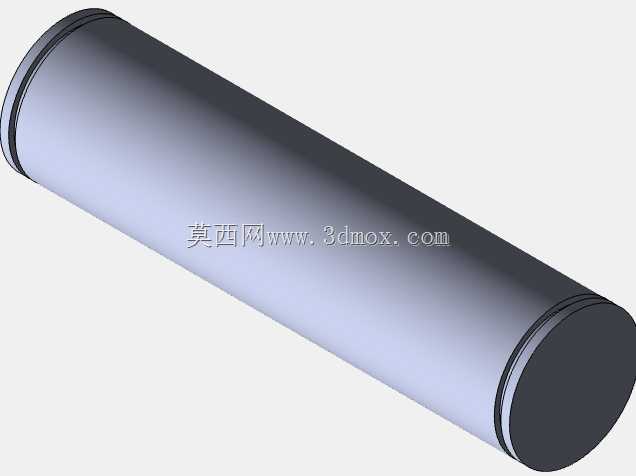

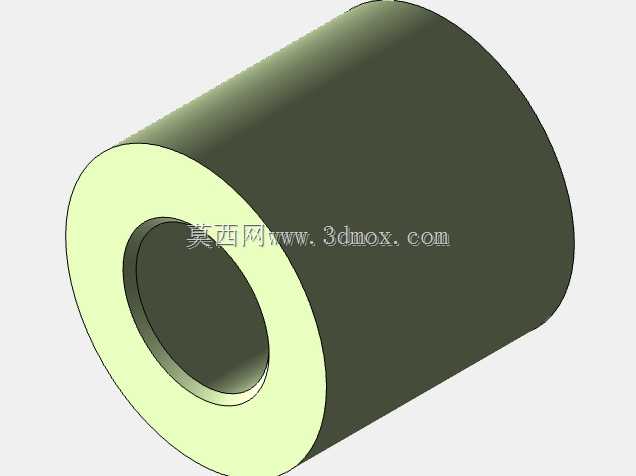

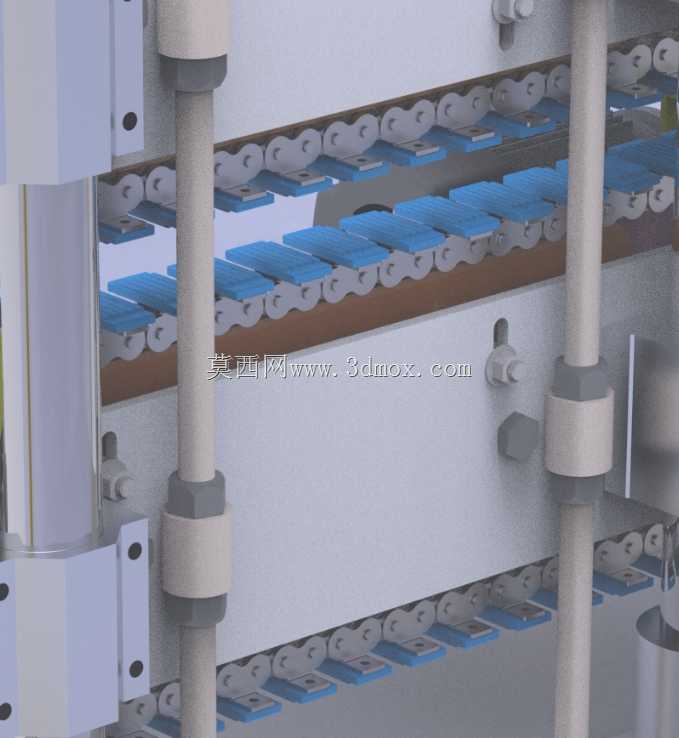

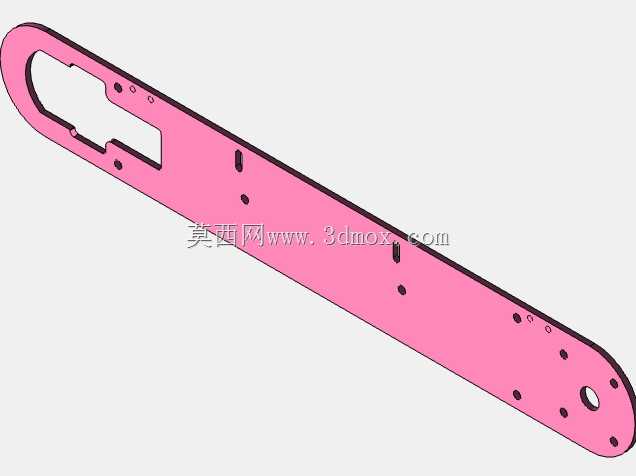

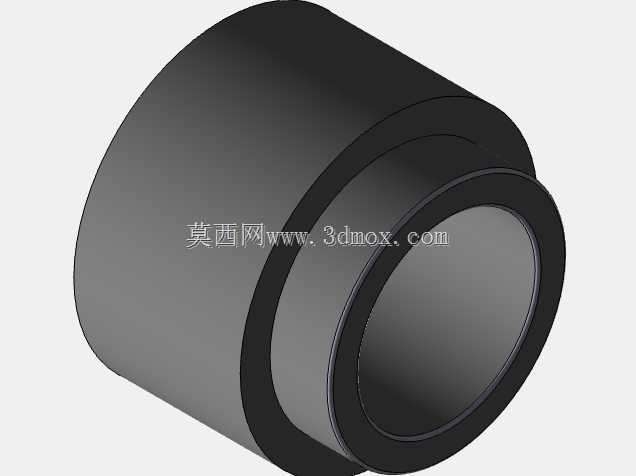

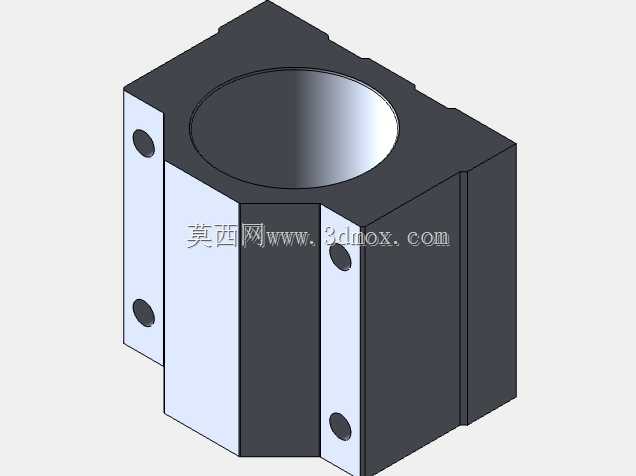

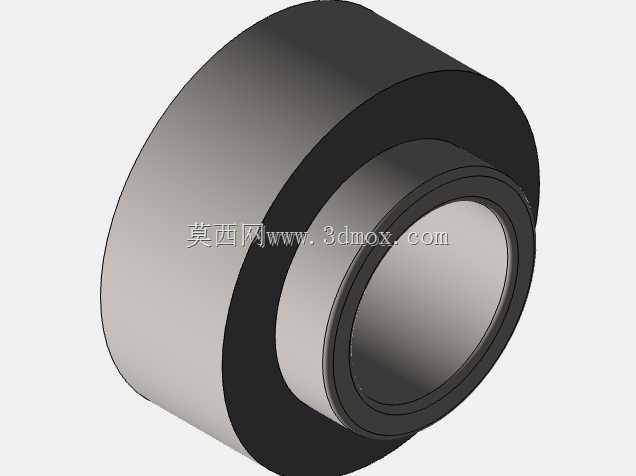

　　在聚乙烯管材挤出生产线的起始工位，刚从挤出模头定型引出的管材温度尚未完全降至常温，管壁刚度不足，若牵引输送的张力波动过大，极易出现管壁拉伸不均、管径椭圆度超差、表面拉伤等质量缺陷，这套双履带式张紧装置正是为解决该类工况问题设计的核心配套机构。从结构布局来看，装置采用上下对称的双履带模组设计，两组履带的间距可通过两侧的立式导向柱进行调节，适配不同外径规格的聚乙烯管材生产需求，履带表面采用高摩擦系数的耐磨聚氨酯块镶嵌结构，既能提供足够的牵引摩擦力，又能避免硬质接触对未完全冷却的管材表面造成压痕或划伤。每一组履带模组都由独立的驱动辊、张紧辊、多组支撑托辊组成闭环传动结构，驱动端配置减速传动单元，可根据生产线挤出速度匹配同步的输送线速度，张紧辊端配置弹性调节结构，可自动补偿履带长时间运行产生的磨损伸长量，保证履带传动过程中不会出现跳齿、打滑的问题。两侧的立式导向柱采用高精度光轴搭配直线轴承的导向结构，上下履带模组的开合调节通过丝杆传动机构实现，调节过程中两侧同步升降，保证上下履带的平行度误差控制在工程允许范围内，避免出现管材夹持偏斜导致的输送走偏问题。

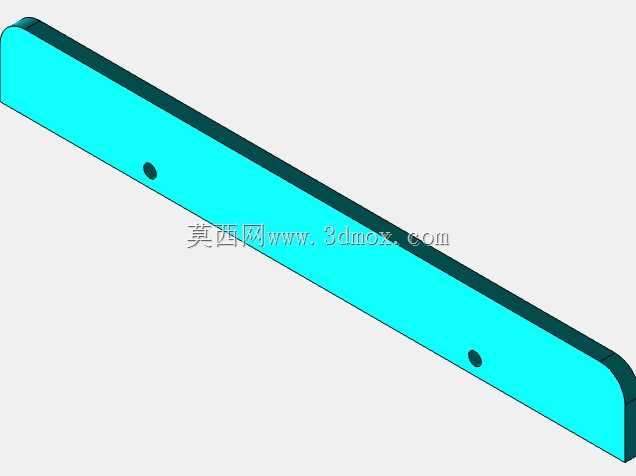

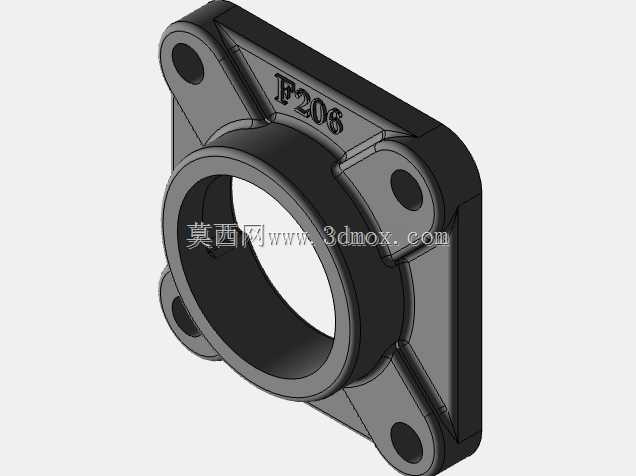

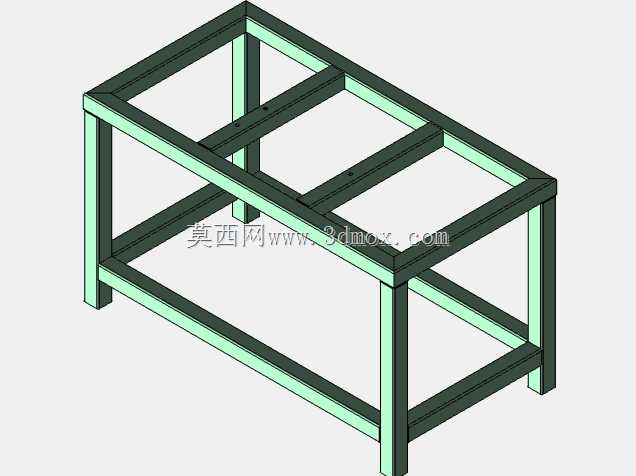

　　装置底部采用整体式焊接安装底座，底座上预留了与生产线机架对接的安装孔位，安装时可根据挤出生产线的中心高调整整体安装高度，保证管材输送中心线与挤出模头、后续冷却定型工位的中心线保持同轴，减少管材输送过程中的弯折应力。从功能实现逻辑上，该装置并非单纯提供牵引动力，更核心的作用是在挤出模头与后续牵引机之间建立稳定的张力缓冲区，当后续牵引机的速度出现微小波动、或者挤出机出料速度出现瞬时偏差时，上下履带的恒压夹持结构可以吸收速度差带来的张力突变，保证管材在冷却定型过程中始终处于稳定的低张力拉伸状态，避免管壁出现厚薄不均、轴向拉伸率超标的问题。

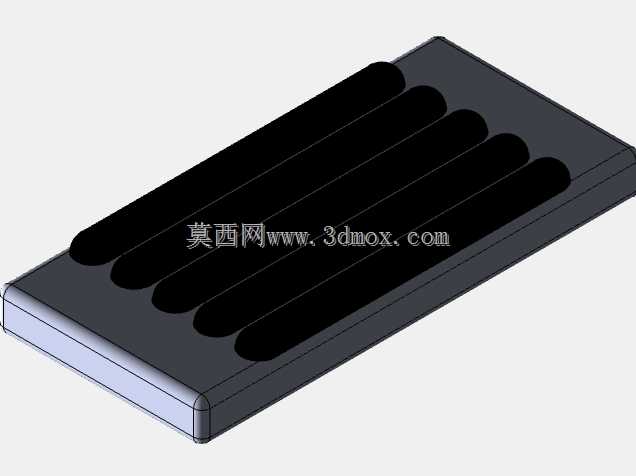

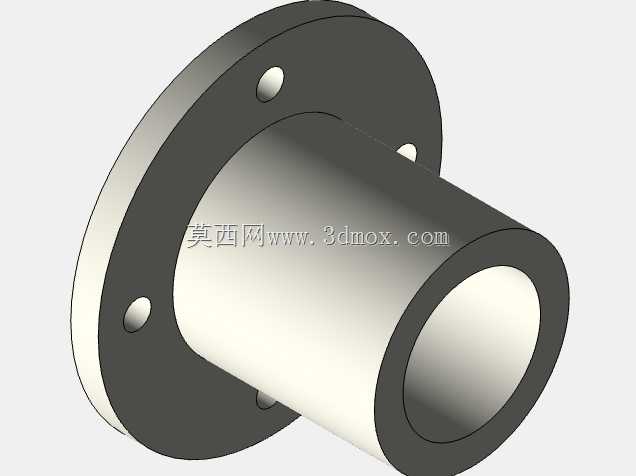

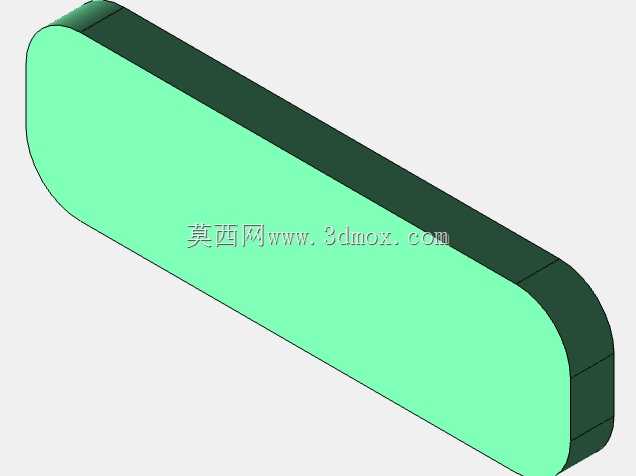

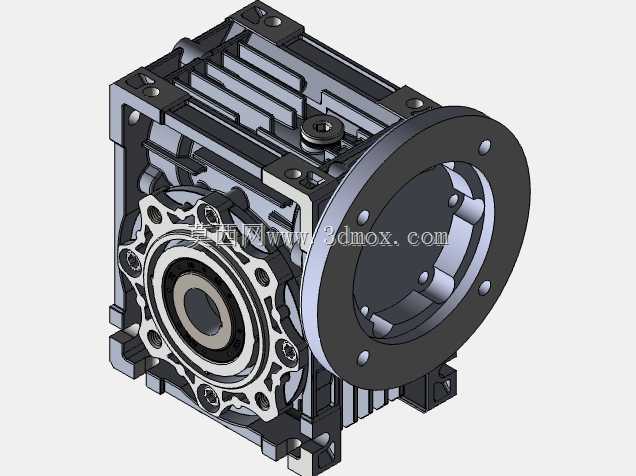

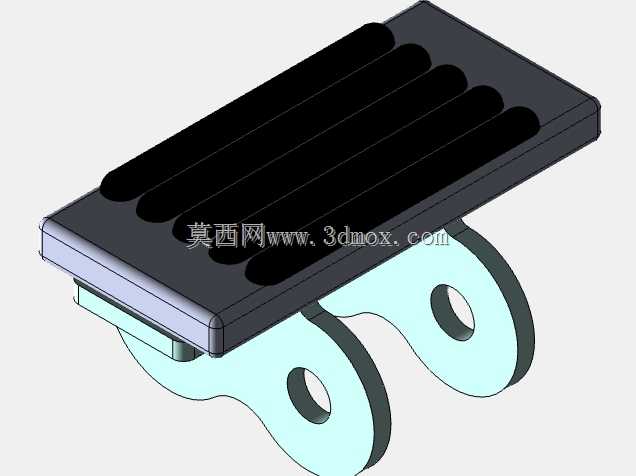

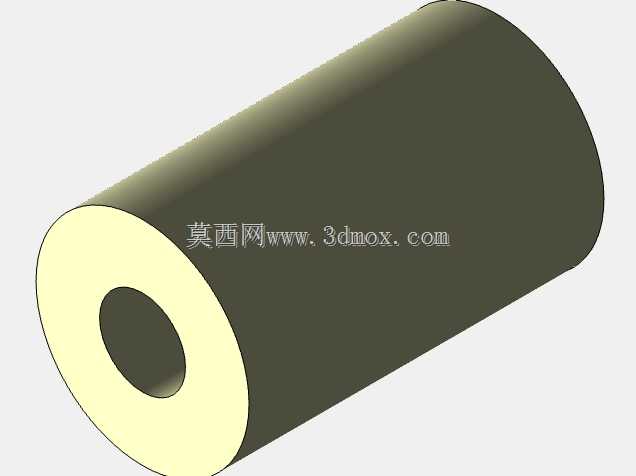

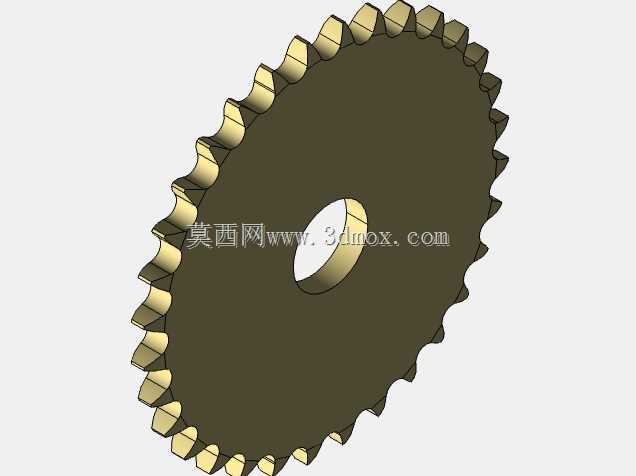

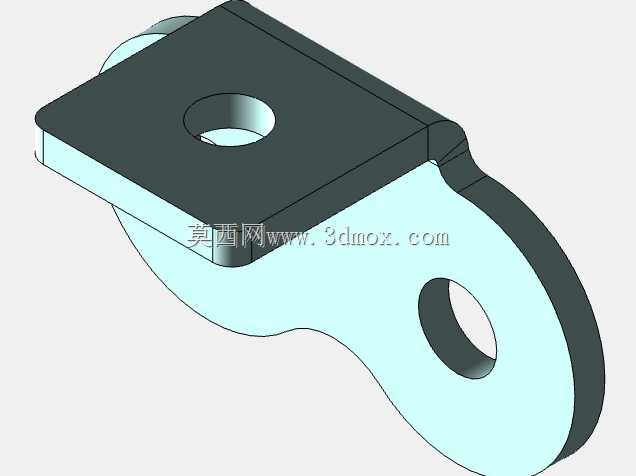

　　在结构设计细节上，履带的支撑托辊采用密排布置方式，每间隔固定距离就设置一组支撑托辊承托履带的工作面，避免履带在夹持管材时出现局部下凹变形，保证履带与管材外壁的接触面积足够大，将夹持压强分散到更大的接触区域，防止软质管材被夹出压痕。履带的传动链条采用标准工业滚子链，链节与聚氨酯接触块之间采用螺丝固定，后期维护时若出现接触块磨损，可单独更换局部接触块，无需整体更换履带，降低生产线的运维成本。两侧的导向柱下端与安装底座之间采用加强筋焊接固定，可承受大口径管材生产时的大夹持力负载，不会出现导向柱倾斜变形的问题。

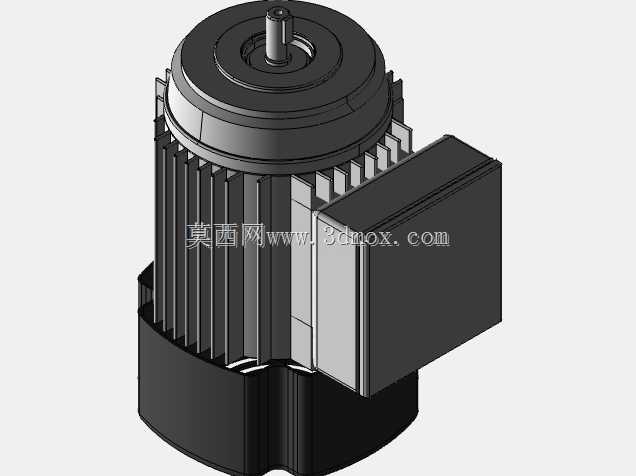

　　装置的整体安装边界可覆盖常规中小口径聚乙烯管材的生产需求，调节行程覆盖常见的管材外径范围，无需更换结构件即可完成不同规格产品的生产切换，适配柔性化生产线的快速换产需求。在实际生产线布局中，该装置紧邻挤出模头的定径套出口安装，管材从定径套引出后直接进入上下履带之间的夹持区域，履带的运行速度与挤出速度保持微正差，既可以给管材提供轻微的预拉伸力，帮助管材顺利从定径套引出，又不会因为拉力过大导致管材壁厚拉薄。装置的传动区域全部设置有安全防护罩，避免生产过程中操作人员误触运动部件引发安全事故，润滑点全部采用外置式注油嘴，日常维护时无需拆解结构即可完成链条、轴承的润滑保养。从三维建模的角度来看，这套装置的结构建模需要重点保证履带链节的装配配合关系、导向柱与直线轴承的同轴度、上下履带的平行度等关键装配尺寸，所有运动部件的干涉检查需要覆盖履带调节的全行程范围，避免在开合调节过程中出现结构碰撞，同时要预留出驱动电机、传动链轮的安装空间，保证实际加工装配时的工艺可行性。
