硬币分选振动输送机构三维结构设计

该振动输送机构主要面向硬币类小尺寸圆形硬质工件的定向输送与直径分选场景，常见于自助终端硬币处理模块、小型五金零件分拣线、精密小工件排序上料工位，可替代传统人工分拣与皮带式输送在小尺寸刚性工件处理上的不足，解决小直径工件易卡滞、排序混乱、分选精度不足的问题。

从实际功能表现来看，该机构依靠偏心轮驱动产生的高频微幅振动，让放置在槽型轨道内的硬币沿轨道长度方向持续向前滑移，轨道上开设的不同尺寸筛孔可在输送过程中，让直径小于对应筛孔的硬币提前落料，实现两种不同直径硬币的自动分离与定向输送，无需额外配置视觉检测或气动分选元件，依靠纯机械结构即可完成输送加分选的复合功能，运行过程无冲击、噪音低，工件输送过程姿态稳定，不会出现堆叠、翻转的情况。

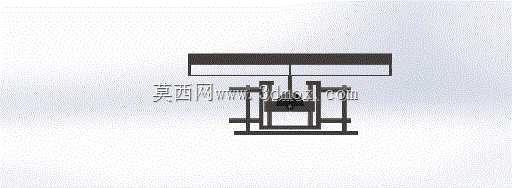

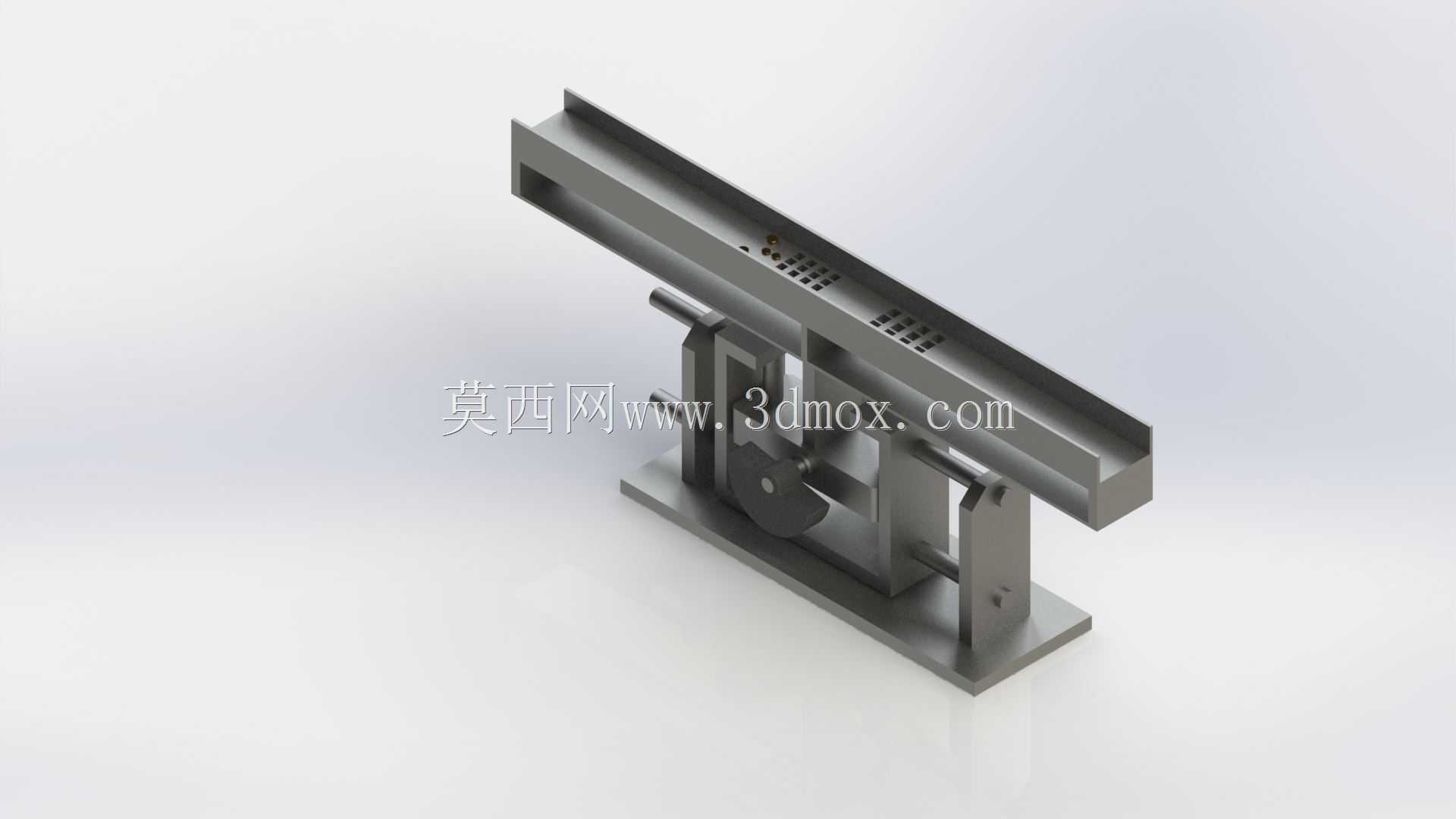

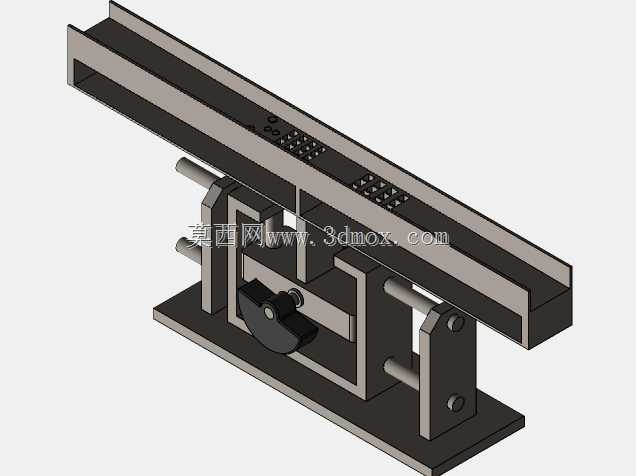

设计层面上，整体采用卧式悬臂振动结构，底部为一体式安装底座，通过螺栓可直接固定在设备安装台面，底座上方设置两组对称布置的板簧支撑臂，为上部输送槽提供稳定的弹性支撑，驱动端采用偏心轮+连杆的传动结构，将电机的旋转运动转化为输送槽的定向高频往复振动，振动幅度可通过调整偏心轮的偏心距进行适配，针对不同重量、不同摩擦系数的工件可灵活调整振动参数，保证输送效率与分选精度的平衡。输送槽采用长直槽型结构，槽体内宽略大于最大处理硬币的直径，保证硬币只能以平躺姿态沿槽体单排向前移动，从根源上避免工件堆叠卡料，筛孔位置根据两种硬币的直径差精准排布，落料位置下方可直接对接收料盒或下一级输送机构，无需额外导向结构。

安装边界方面，整体结构沿输送方向的长度可根据实际分选工位的布局需求调整，底座安装孔位采用标准间距设计，可兼容多数自助设备、小型分拣线的安装台面尺寸，整体高度控制在低位区间，不会占用过多垂直安装空间，驱动电机可布置在底座侧方，与振动主体通过柔性联轴器连接，避免电机随振动主体共振，延长驱动元件使用寿命。板簧支撑臂采用可拆卸固定结构，磨损后可快速更换，无需拆解整个输送槽体，日常维护仅需定期清理槽内残留的杂物、检查偏心轮连接螺栓的紧固状态即可，运维难度低。

在实际工况适配中，该机构除硬币分选外，也可通过调整槽体宽度、筛孔尺寸、振动参数，适配小型电子元件、纽扣、精密垫片等类似尺寸的小工件输送分选，振动频率调整范围可覆盖每分钟数百次到上千次，输送速度可根据后端工序的处理节拍灵活匹配，不会出现工件堆积或供料不足的情况。槽体表面做光滑处理，降低工件与槽体的摩擦阻力，同时避免刮伤工件表面，对于表面有镀层的精密小工件也可适配。整个传动结构无外露传动部件，外侧可加装简易防护壳，避免杂物卷入传动部位，适配车间、商用自助设备等不同的使用环境，运行过程中工件始终在槽体内移动，不会出现掉料、飞料的情况，运行稳定性强。
