食品生产线侧带导向输送机构

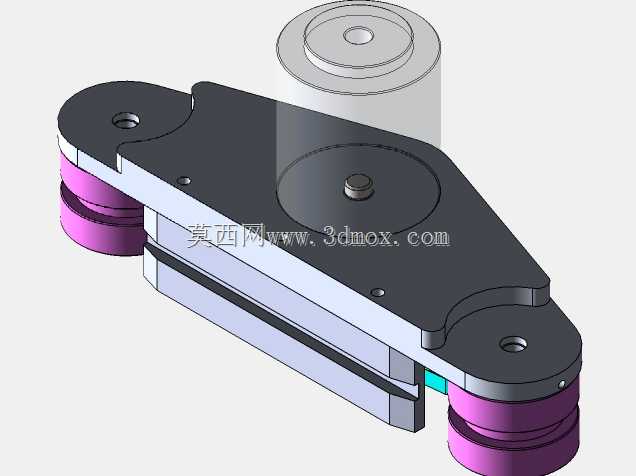

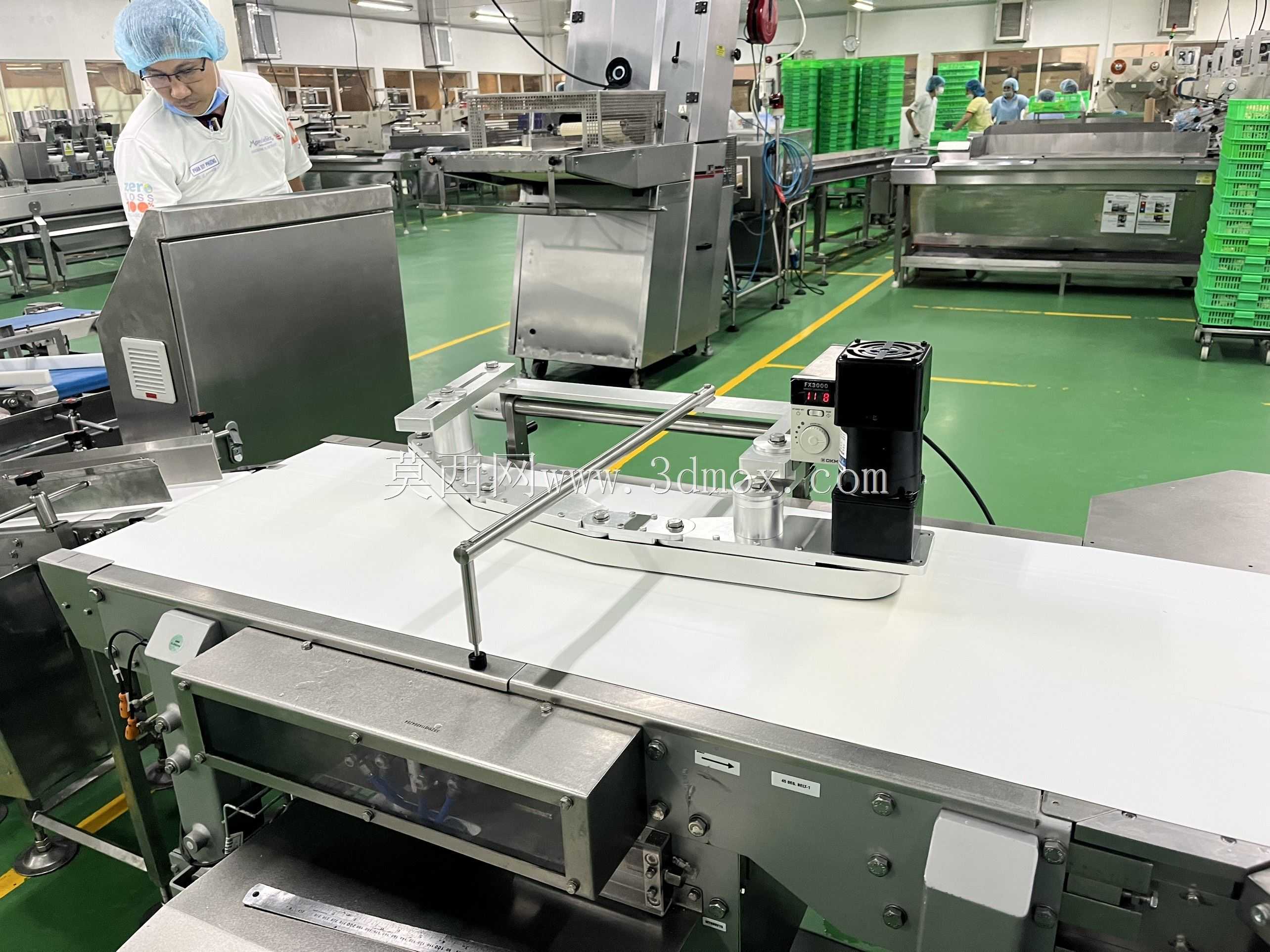

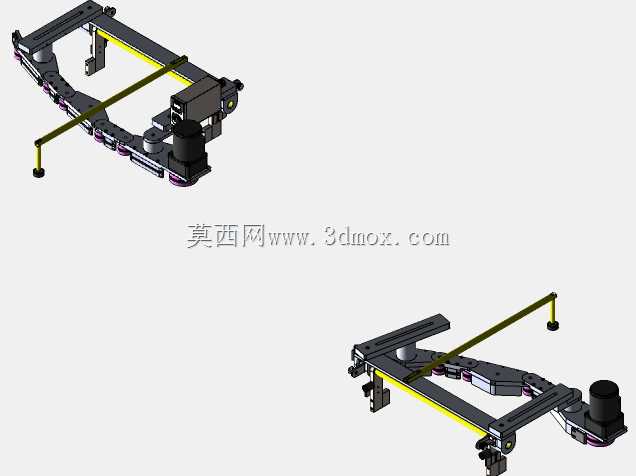

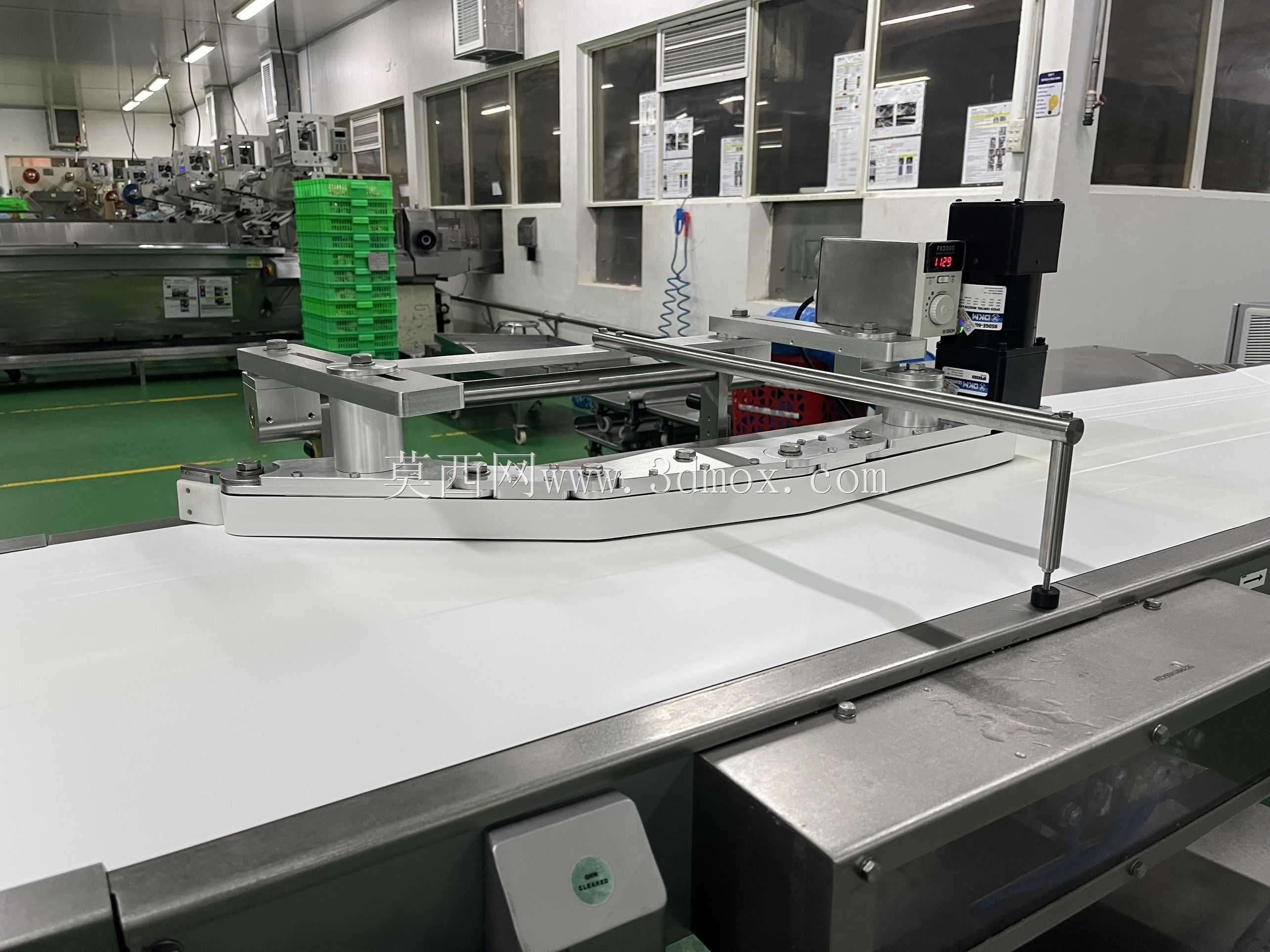

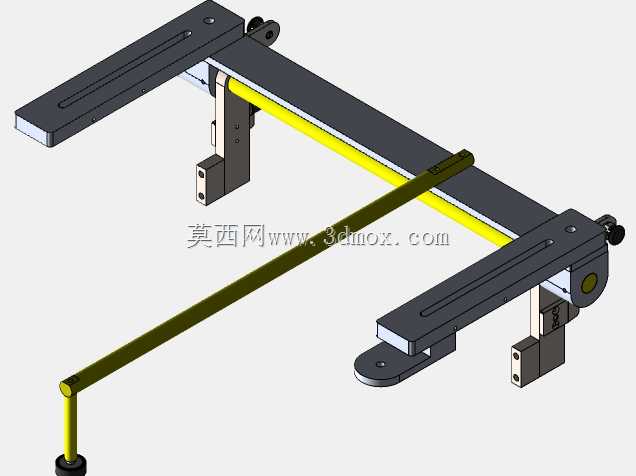

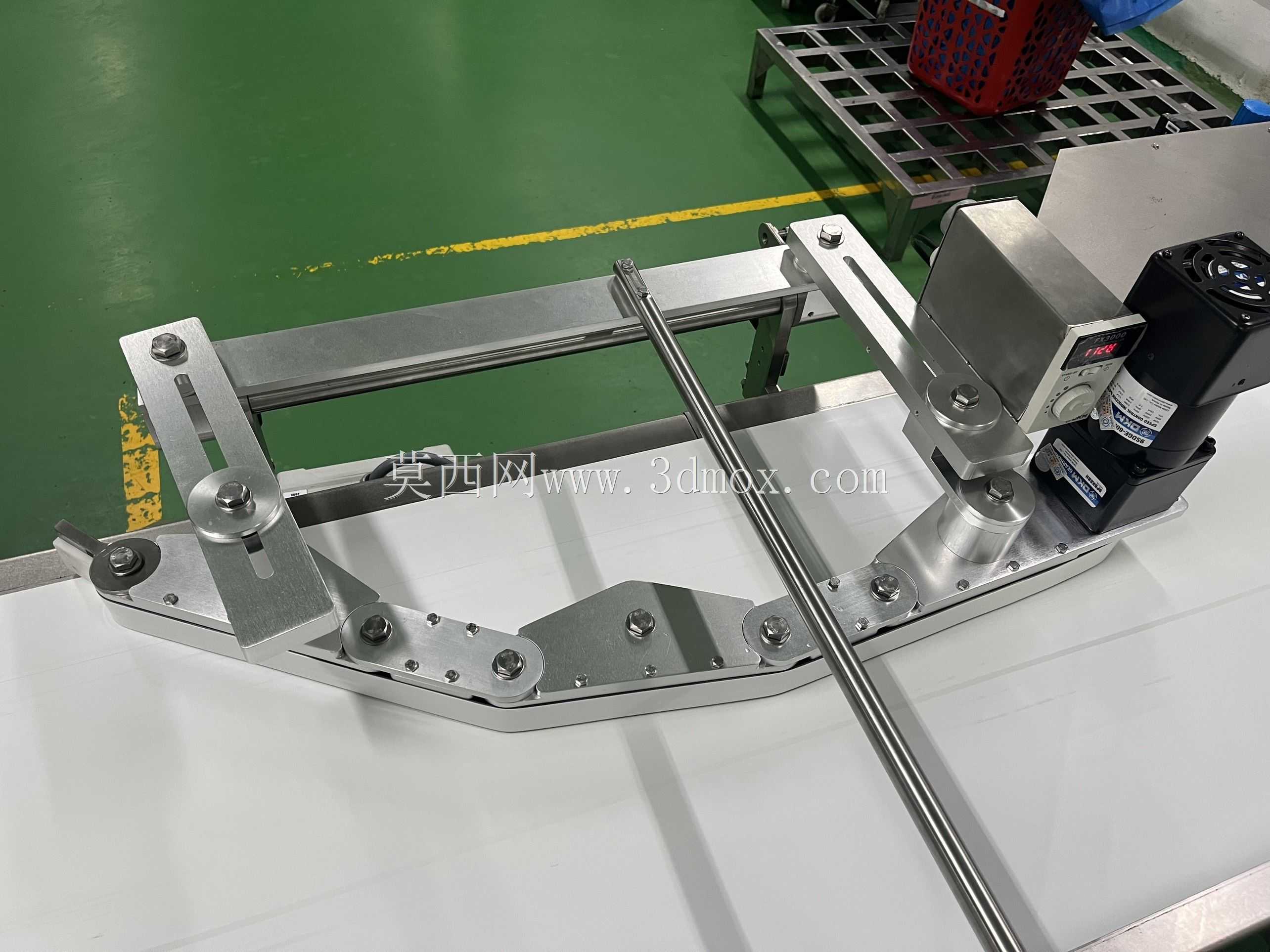

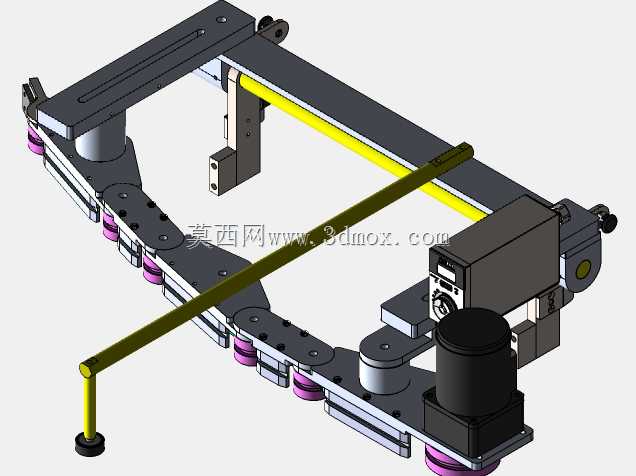

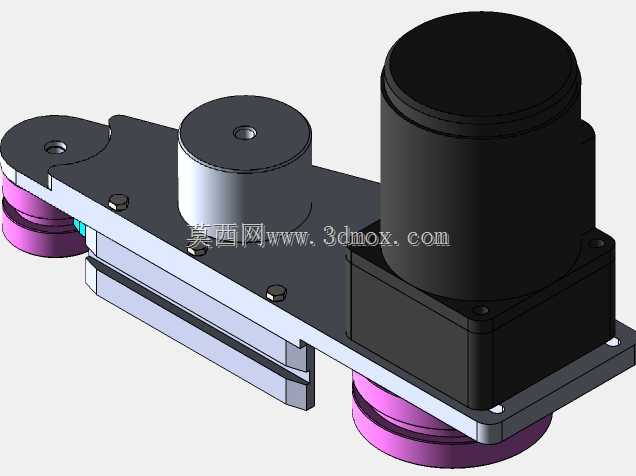

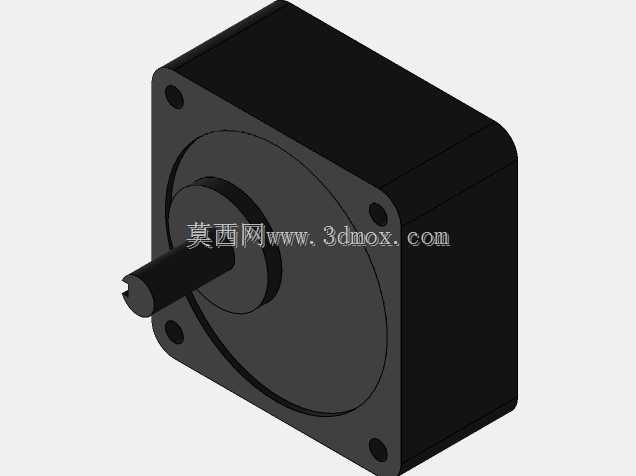

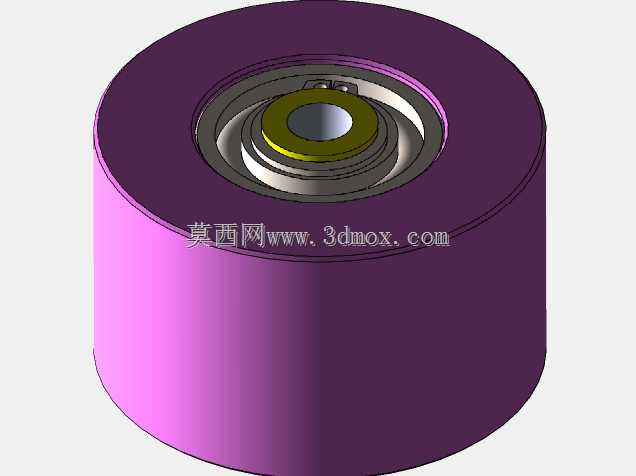

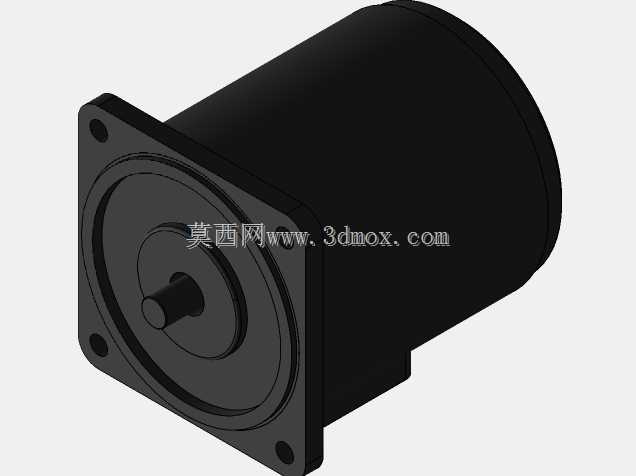

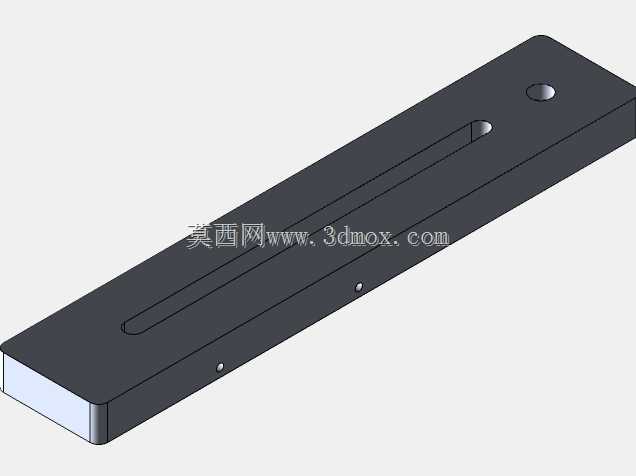

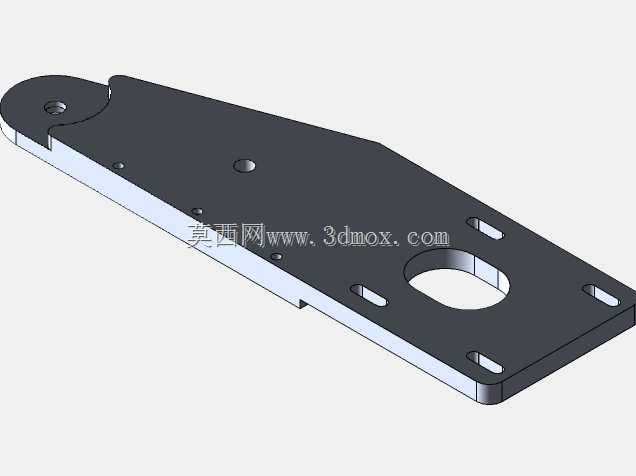

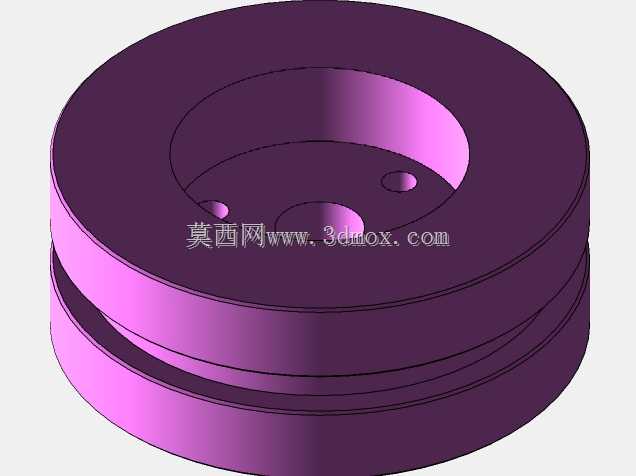

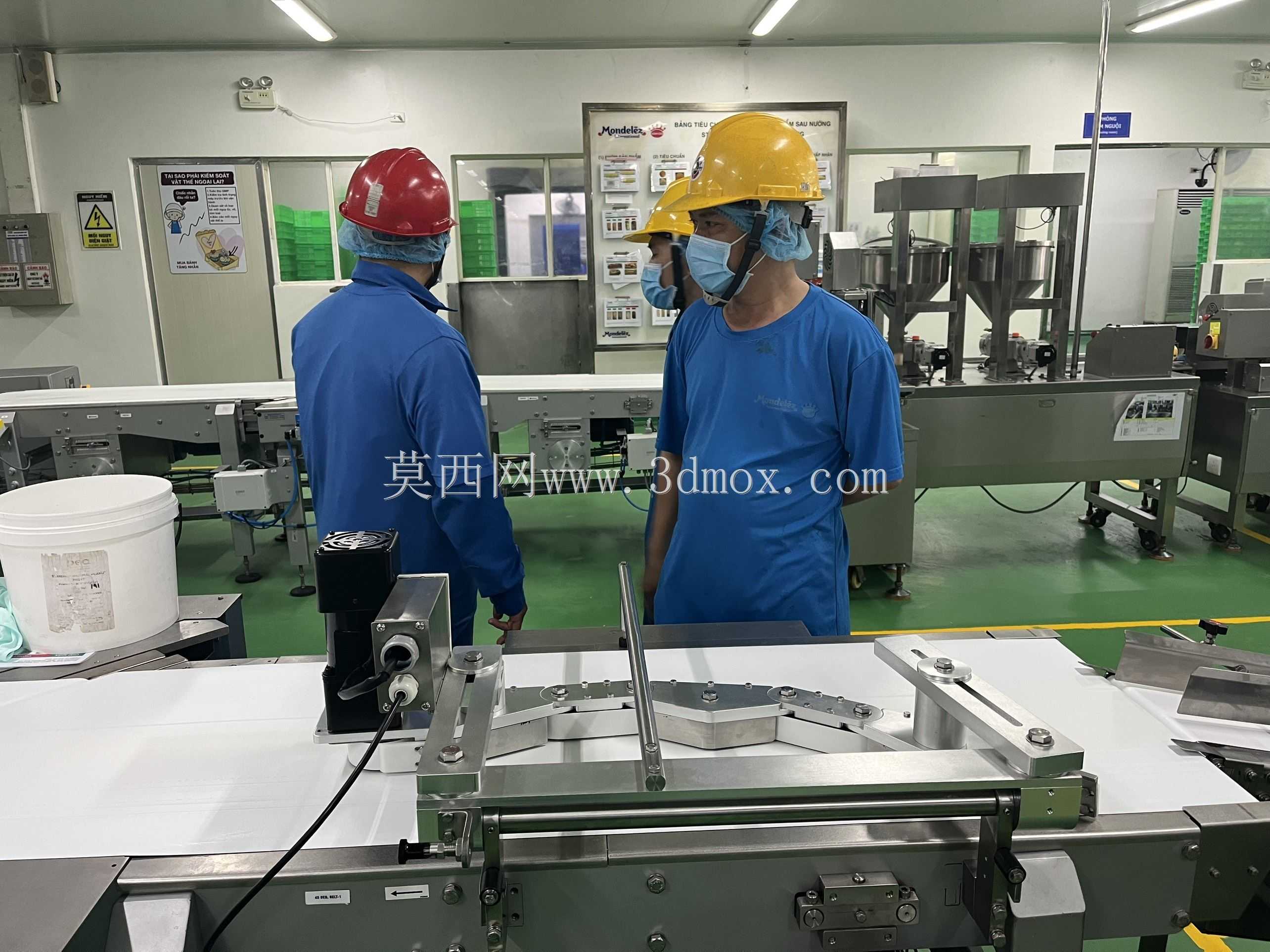

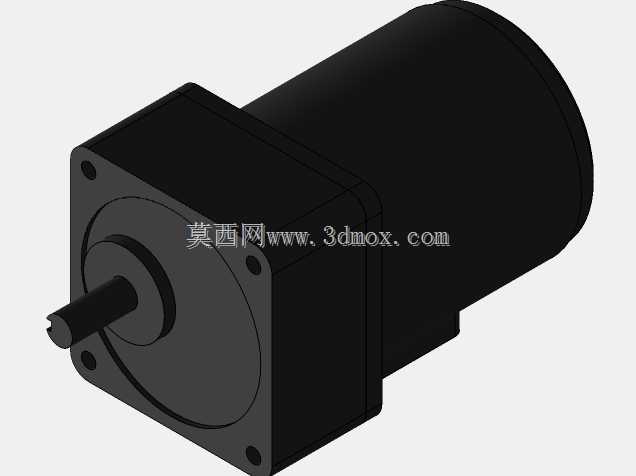

　　这套侧带导向输送机构，主要应用在洁净要求较高的食品包装生产线前段，作为主输送线的侧向定位辅助单元使用，适配软袋、盒装类包装产品的规整输送需求，解决常规皮带输送过程中产品偏移、走位歪斜导致的后续喷码、装盒工位卡料问题。从结构设计来看，整套机构采用悬臂式安装逻辑，主体支撑梁选用304不锈钢矩形管加工，所有外露紧固件均做钝化处理，完全满足食品车间日常清洁消杀的耐腐蚀要求，不会因长期接触消毒水出现锈蚀掉屑污染产品的情况。侧带的驱动单元集成在机构末端，采用紧凑型减速电机直驱主动辊，从动辊端配置张紧调节结构，张紧行程预留15mm，可在皮带出现自然松弛后快速调整张紧度，无需拆解主体框架即可完成维护操作。

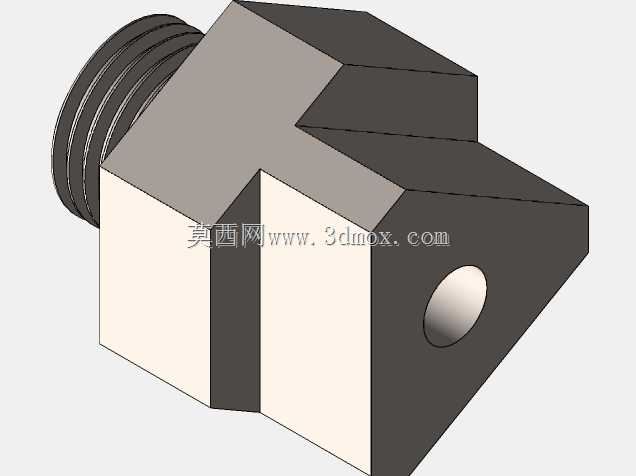

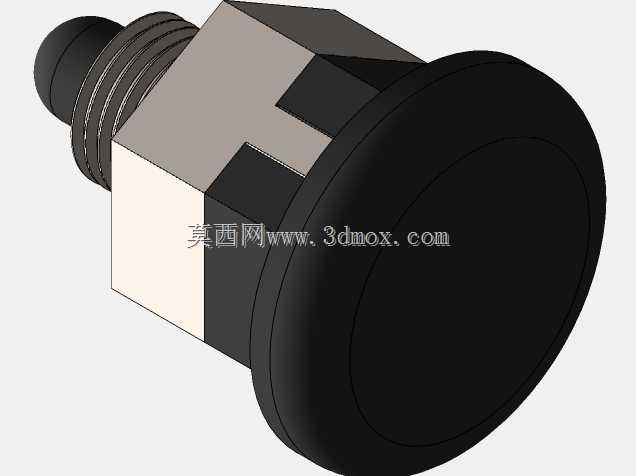

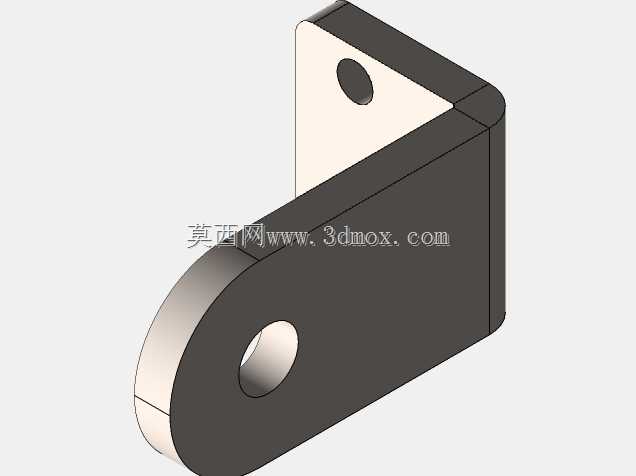

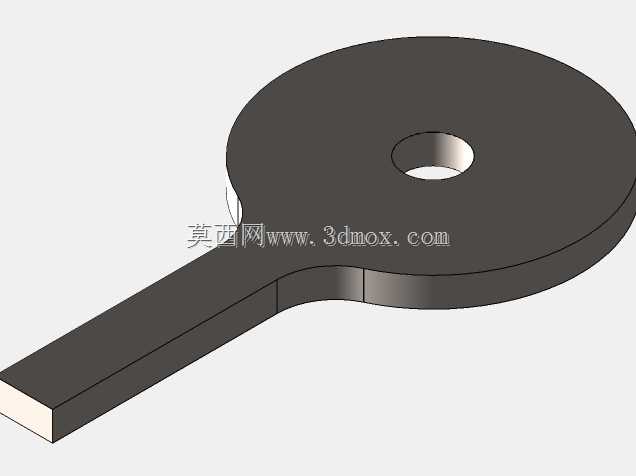

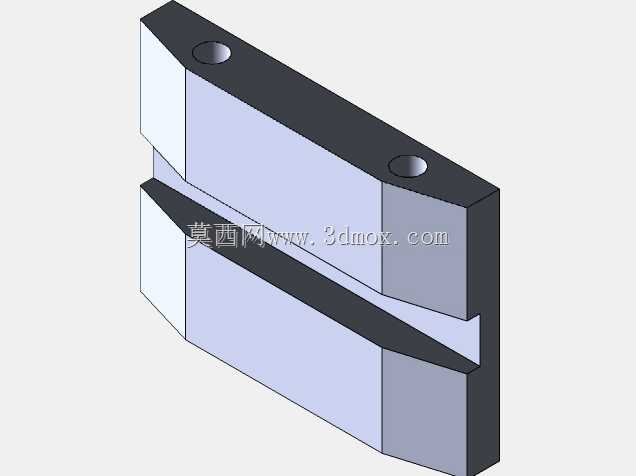

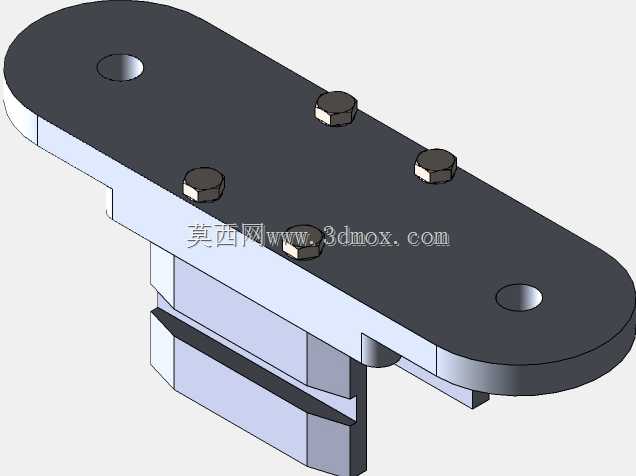

　　侧带的工作面与主输送皮带的垂直间距控制在2mm以内，侧向压合力度通过支撑臂上的可调限位螺栓进行微调，针对不同厚度的包装产品，可在0-10mm的接触行程范围内调整压合量，既保证产品输送过程中不会出现侧向窜动，又不会因压力过大导致软包装产品变形、内容物溢出。安装边界上，整套机构的横向安装宽度为320mm，纵向跨距覆盖主输送线1200mm长度段，支撑立柱采用快装卡箍结构与主输送线的侧梁连接，不需要在原有输送设备上焊接打孔，可根据产线的工位调整需求快速拆装移位，适配不同规格的主输送线改造场景。

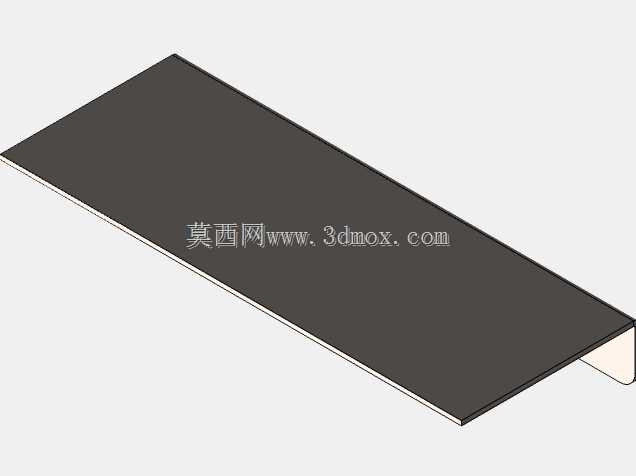

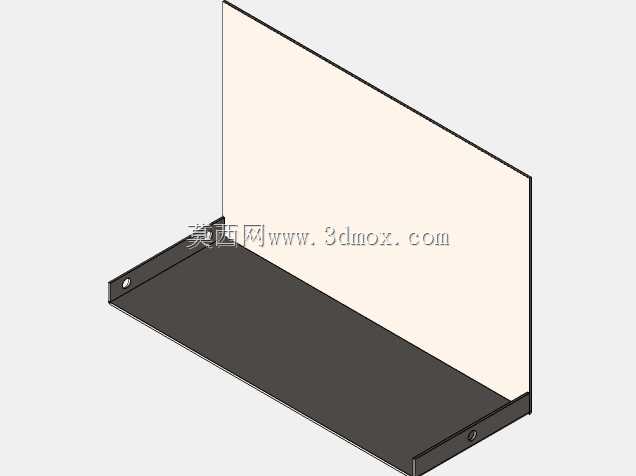

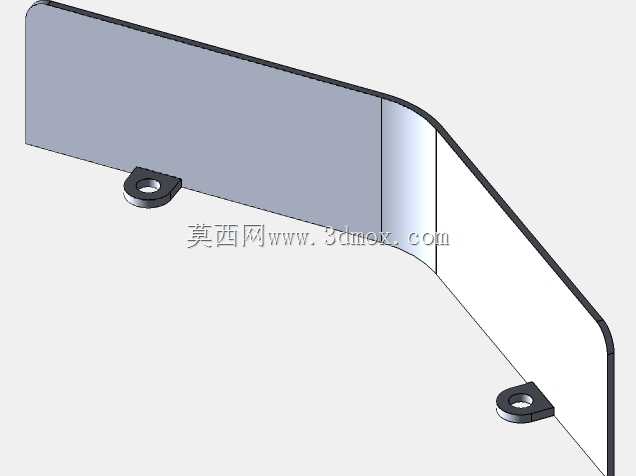

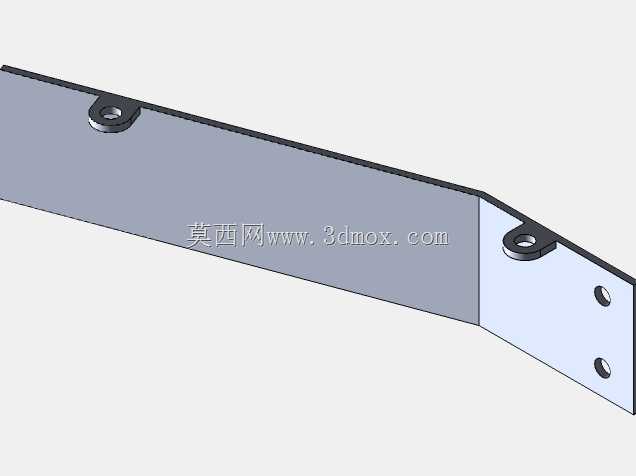

　　导向带的带体选用食品级PU材质，表面做哑光防滑处理，与包装产品接触时不会产生粘黏，带体的运行线速度与主输送皮带保持完全同步，通过驱动端的电位器微调即可实现速度匹配，避免因速差导致的产品表面刮花、蹭脏问题。在机构的进料端，侧带做了15度的外扩导向喇叭口，可将上游输送过来的歪斜产品逐步导正到基准输送位置，不需要额外增加拨料机构，减少产线的结构冗余。侧带的下方设置了可拆卸的接渣托盘，日常生产过程中掉落的产品碎屑、包装边角料会直接落入托盘内，清洁时只需抽出托盘即可清理，不需要拆解输送组件，降低日常运维的工作量。

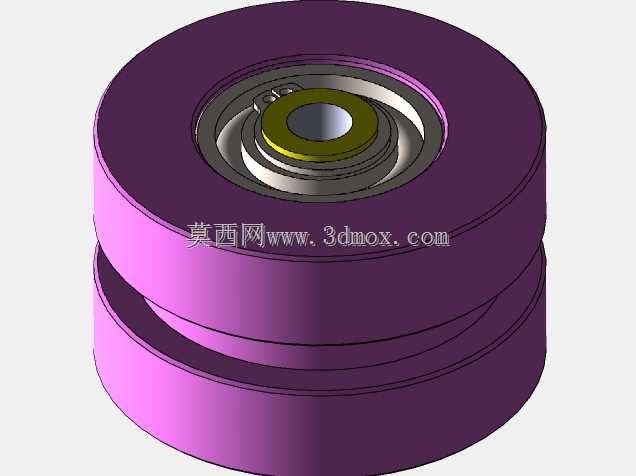

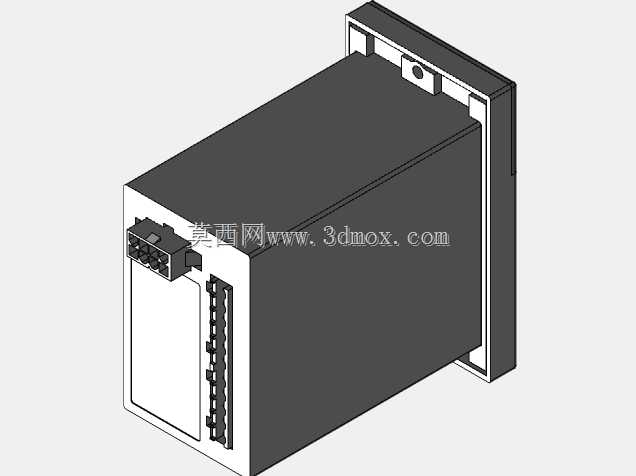

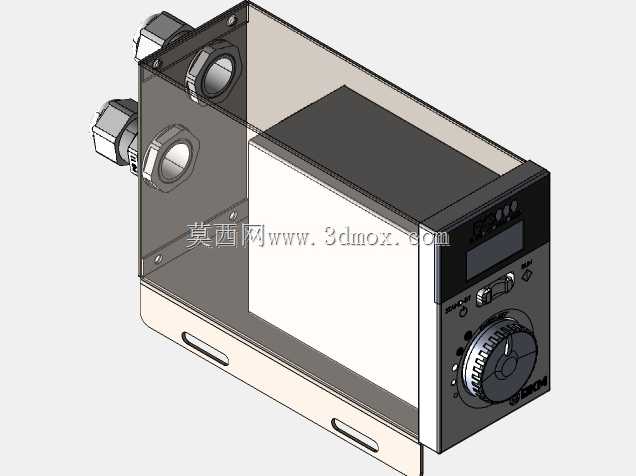

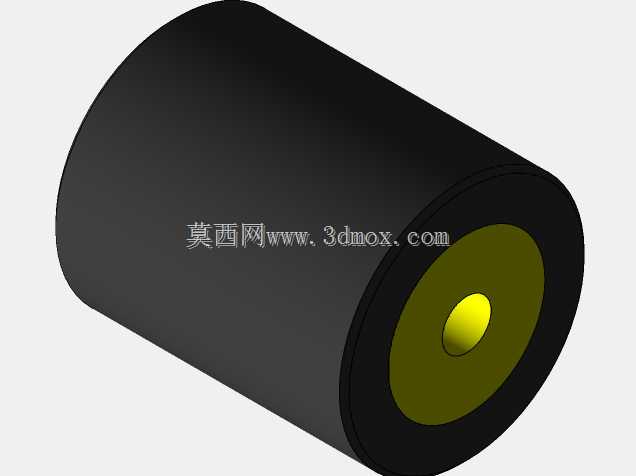

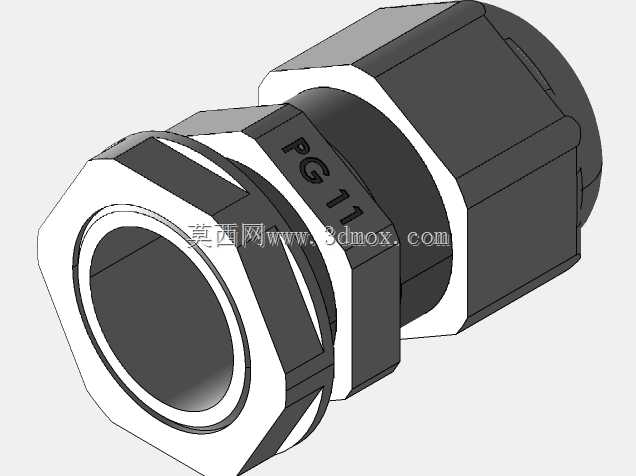

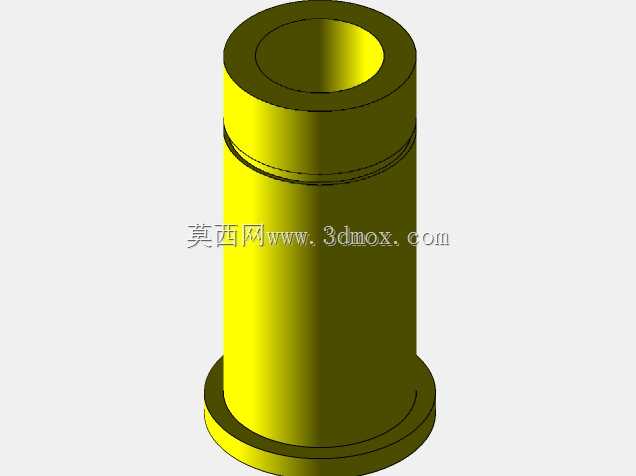

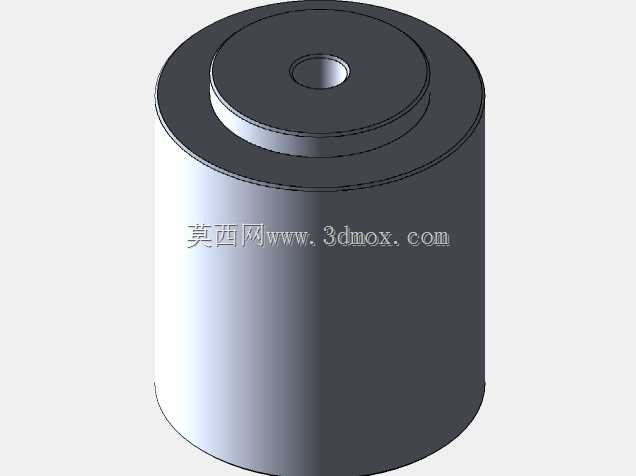

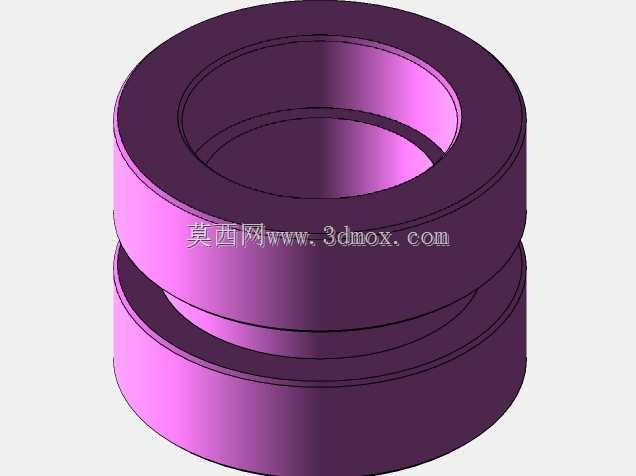

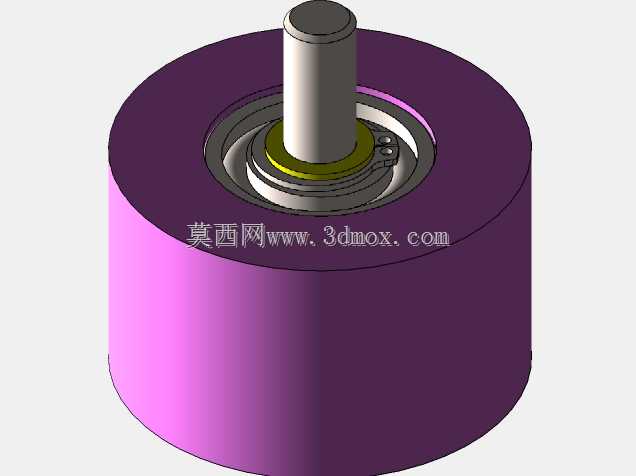

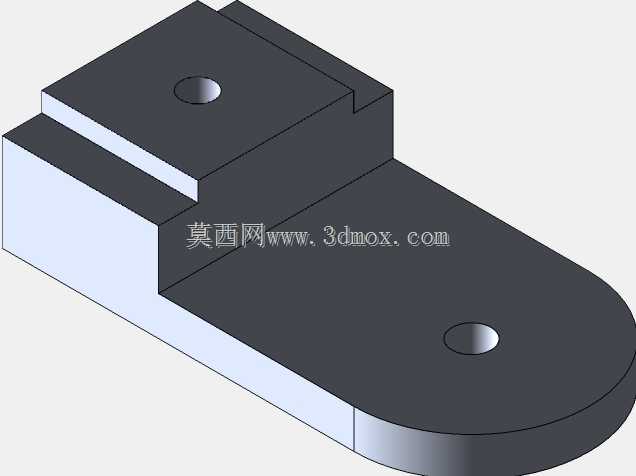

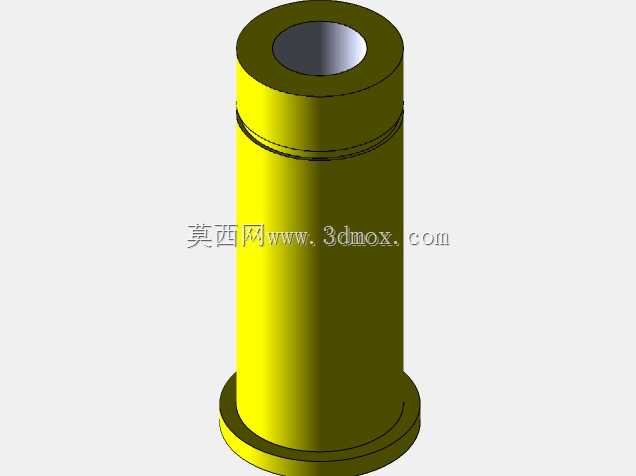

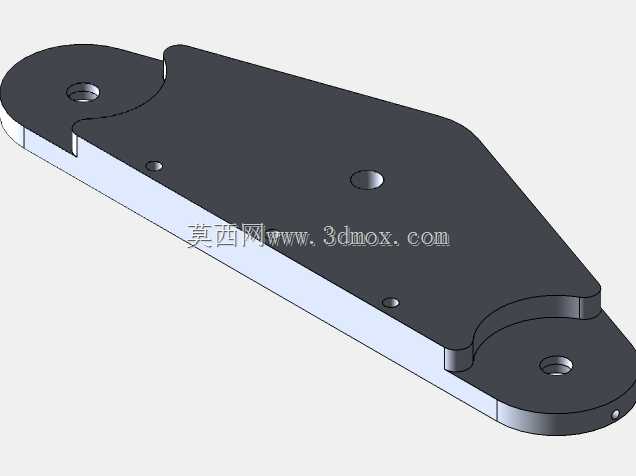

　　整套机构的电控部分采用独立的接线盒集成，所有线缆均穿不锈钢波纹管防护，可直接接入原有产线的控制回路，支持与主输送线的启停联动，主线停机时侧带同步停止，避免出现皮带空磨、产品堆积的情况。从实际使用场景来看，这类侧带导向机构除了食品包装线，也可适配日化用品、医药 blister 包装线的产品规整需求，只需根据产品的材质特性更换对应表面硬度的侧带带体即可，主体框架结构不需要做大幅改动。设计过程中，重点考量了洁净车间的清洁便利性，所有结构连接处均做圆弧过渡处理，不存在清洁死角，不会积留生产污物，满足食品生产车间的卫生审核要求。支撑臂的铰接位置配置了耐磨铜套，长期往复调整也不会出现磨损间隙，保证侧带工作面的直线度，避免长期使用后出现带体跑偏、导向精度下降的问题。主动辊和从动辊的两端均采用密封式不锈钢轴承，润滑脂选用食品级高温润滑脂，可承受日常高温冲洗的工况，不会出现润滑脂泄漏污染产品的风险。
