工业塑料破碎处理设备结构设计

在塑料回收加工、注塑边角料处理、工业固废预处理的生产场景中，这类破碎设备是前端物料减容工序的核心配置，日常主要用于处理注塑生产产生的浇口废料、不合格塑料件、废弃塑料制品以及部分软质橡塑类物料，通过剪切挤压作用将大块物料破碎为粒径均匀的碎料，方便后续的输送、清洗、再造粒工序，直接影响整条回收线的处理效率与出料品质。

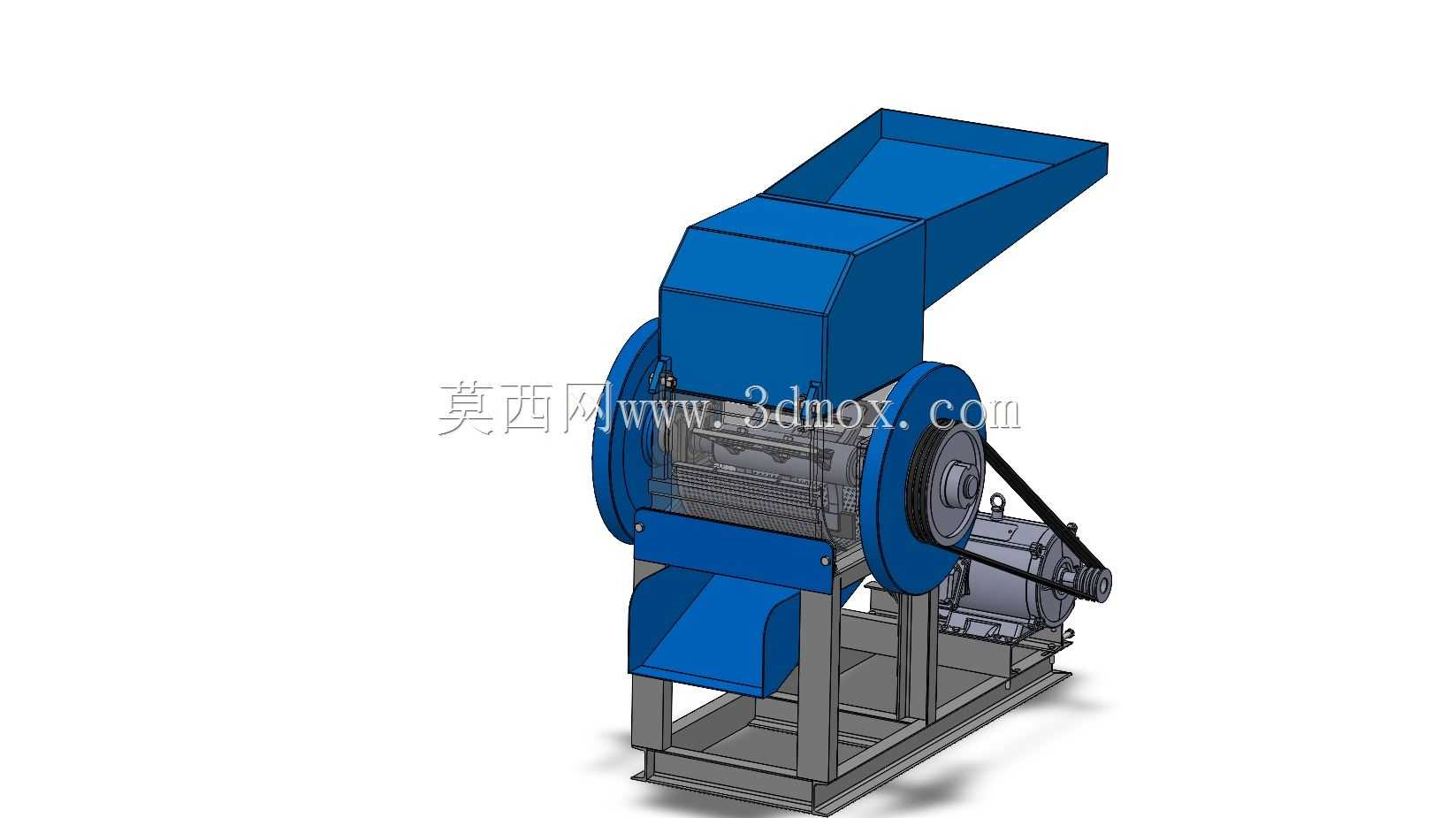

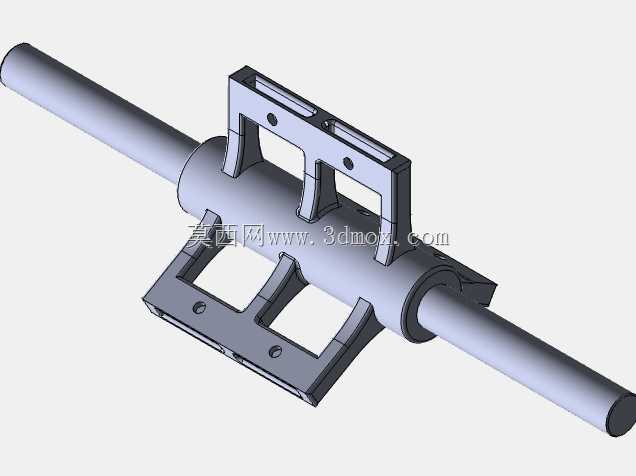

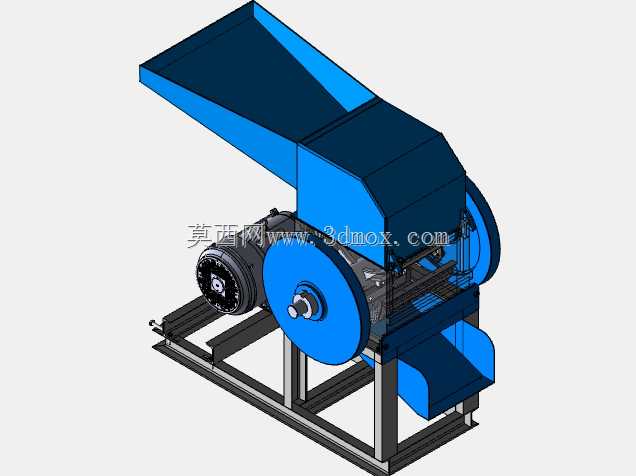

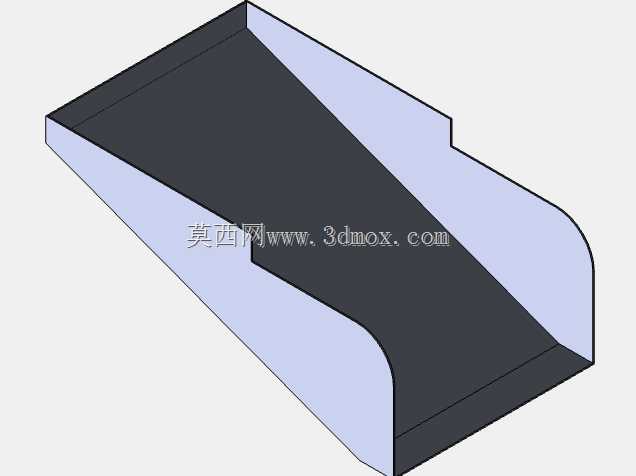

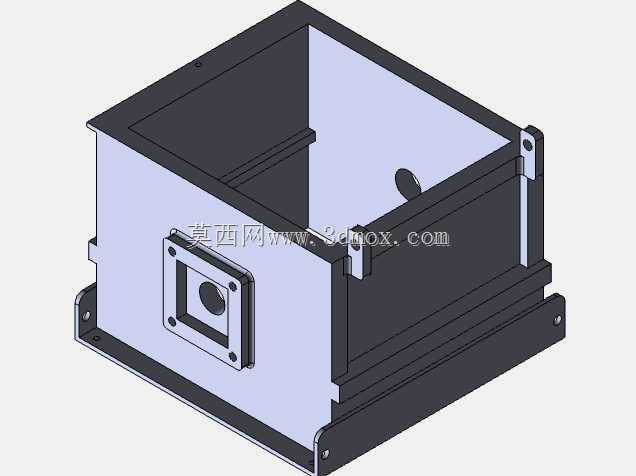

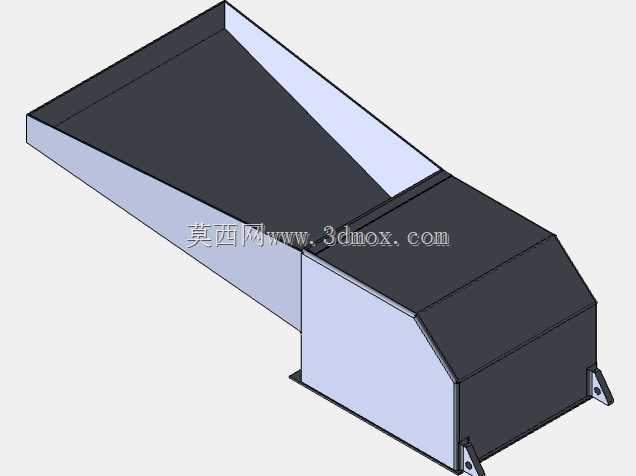

从结构设计逻辑来看，该设备采用上方敞口进料斗的布局，进料斗做了大倾角扩口设计，能够适配人工投料或者皮带机自动上料的两种进料方式，斗体内壁做了顺滑过渡处理，避免物料在进料段出现架桥卡料的问题，进料口的宽度匹配破碎腔的有效作业宽度，保证投入的物料能够全部落入破碎辊的作业区间，不会出现边缘漏料的情况。设备的核心破碎腔采用双动刀配合定刀的剪切结构，动刀安装在旋转刀辊上，按照螺旋线排布固定，能够在刀辊旋转时实现逐点剪切，降低单次切削的冲击载荷，避免设备启动和重载作业时出现电机堵转的问题；定刀通过可调节螺栓固定在腔体内壁，磨损后可以通过调整螺栓补偿间隙，不需要整体更换刀具，能够降低日常运维的配件成本。

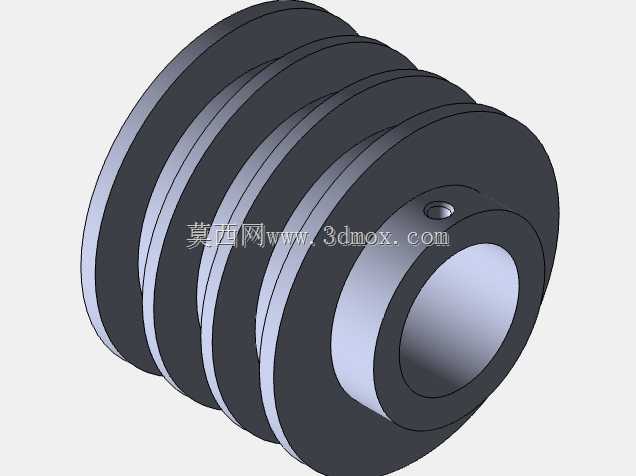

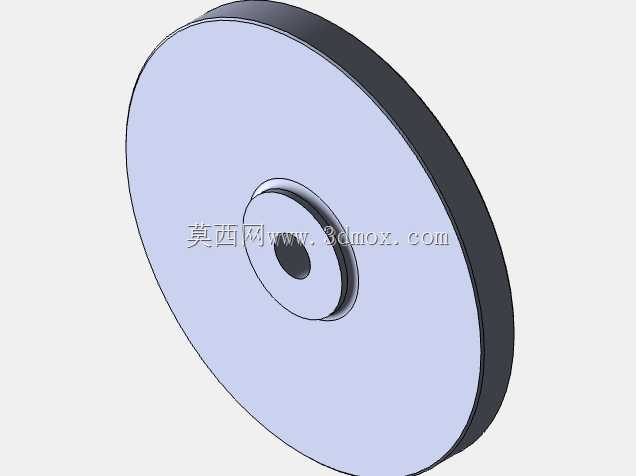

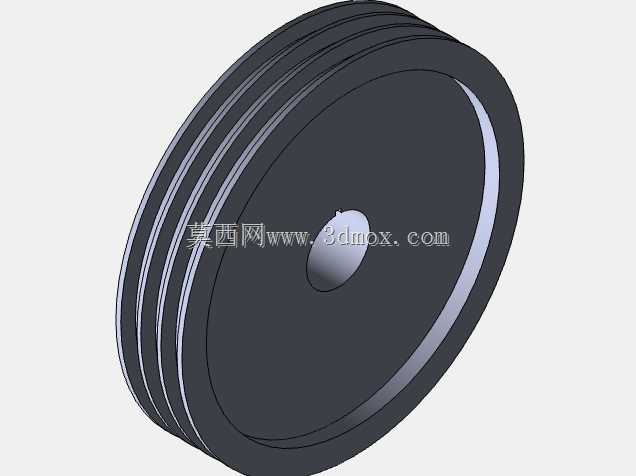

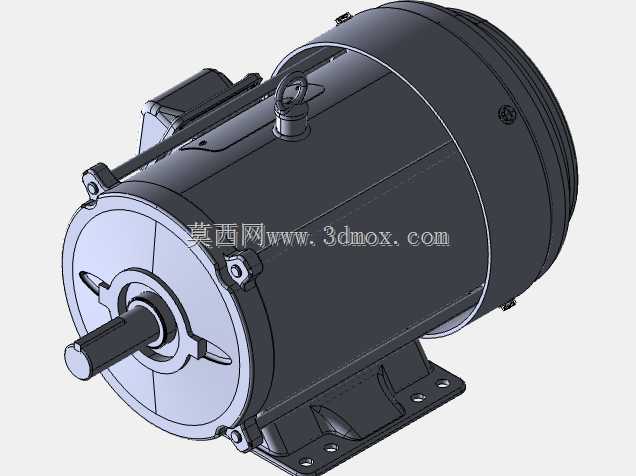

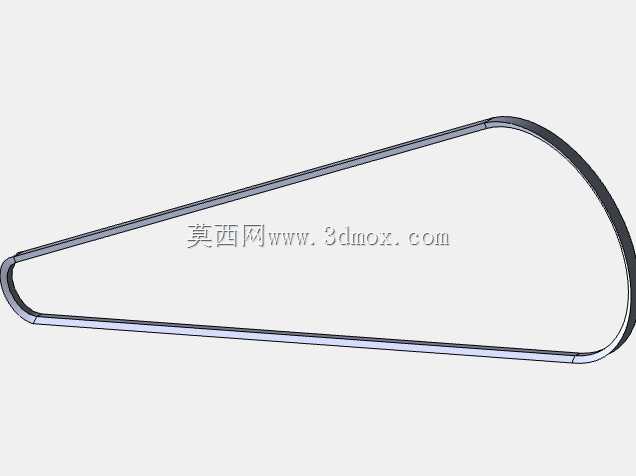

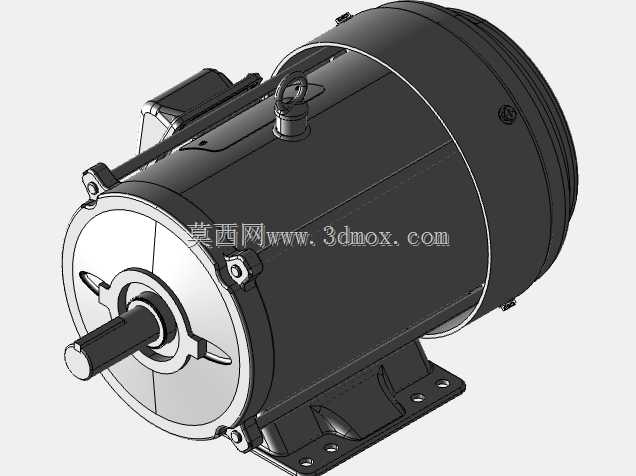

传动部分采用皮带轮减速传动的方案，电机输出端的小带轮通过三角带连接刀辊轴端的大带轮，通过带轮的直径差实现第一级减速，同时三角带本身具备过载打滑的特性，当破碎腔误入金属硬块等不可破碎物料时，皮带能够通过打滑卸除部分冲击载荷，保护刀辊、轴承以及电机不会因为瞬时过载出现损坏。设备的两侧设置了全包式的皮带护罩，完全覆盖传动带与带轮的旋转区域，避免生产过程中人员误触旋转部件，也能防止车间内的粉尘、碎屑落入传动区域加剧带轮磨损。

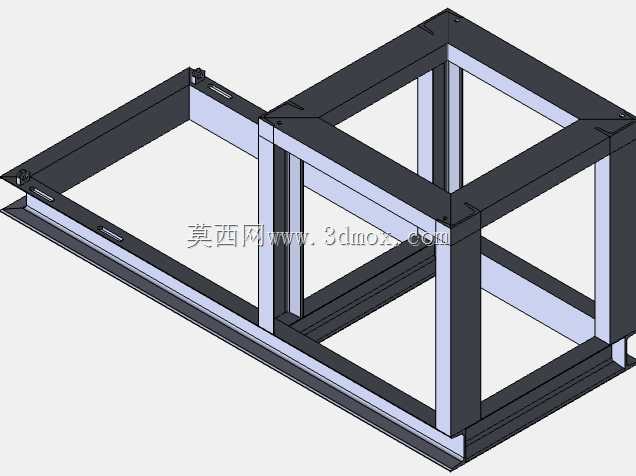

机架部分采用型钢焊接成型的框架结构，底部设置了整体式安装底座，底座上预留了地脚螺栓安装孔，安装时需要将设备固定在硬化的混凝土地基上，同时根据现场工况加减震垫，降低设备重载作业时的振动传递；机架的高度设计充分考虑了下方出料的空间需求，破碎后的物料能够直接从腔体下方的出料口落入接料箱或者配套的输送皮带上，不需要额外增设导料结构，减少整机的安装配套成本。出料口做了缩口导向设计，能够将碎料集中导出，避免碎料飞溅散落，减少生产现场的清理工作量。

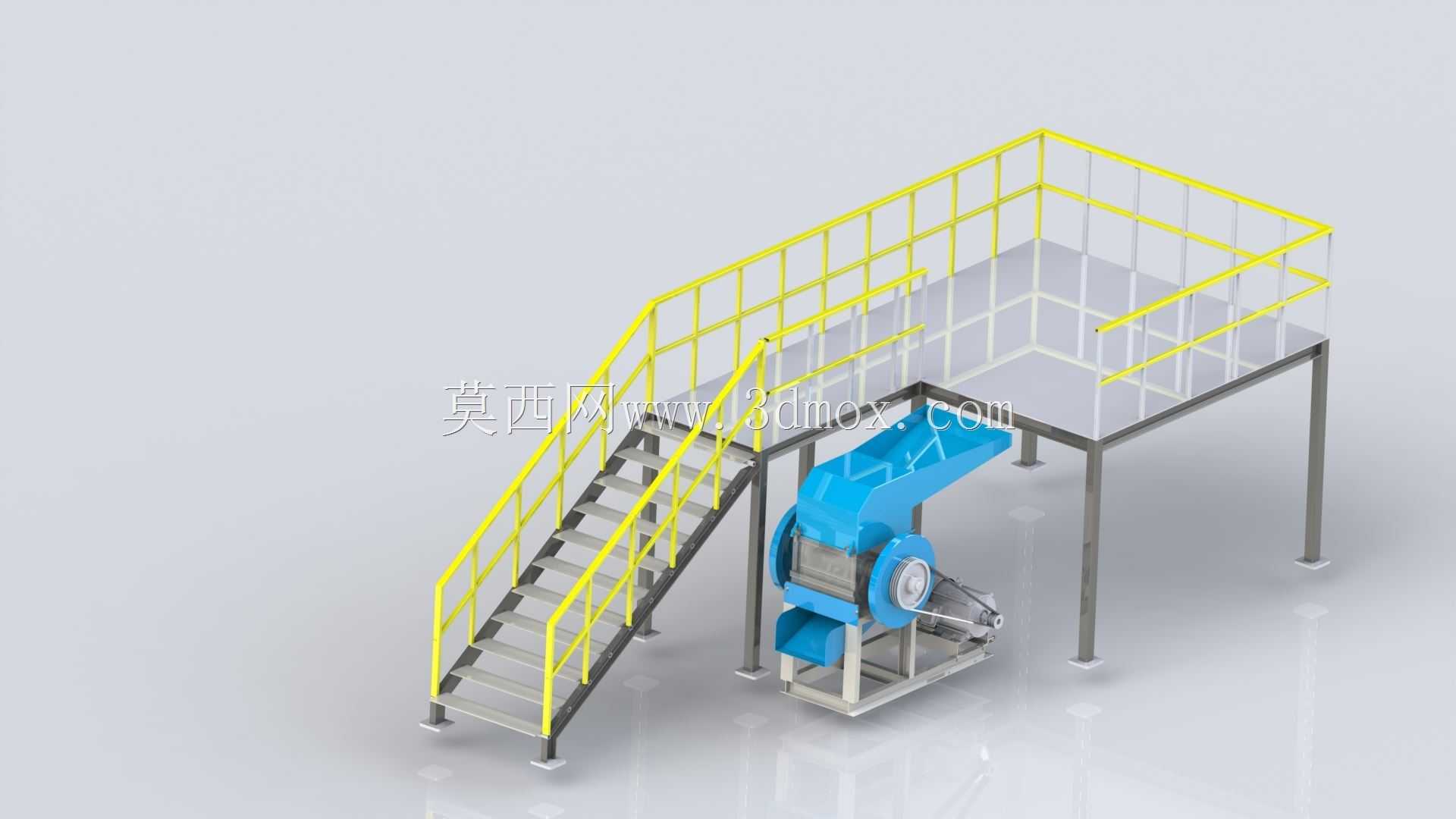

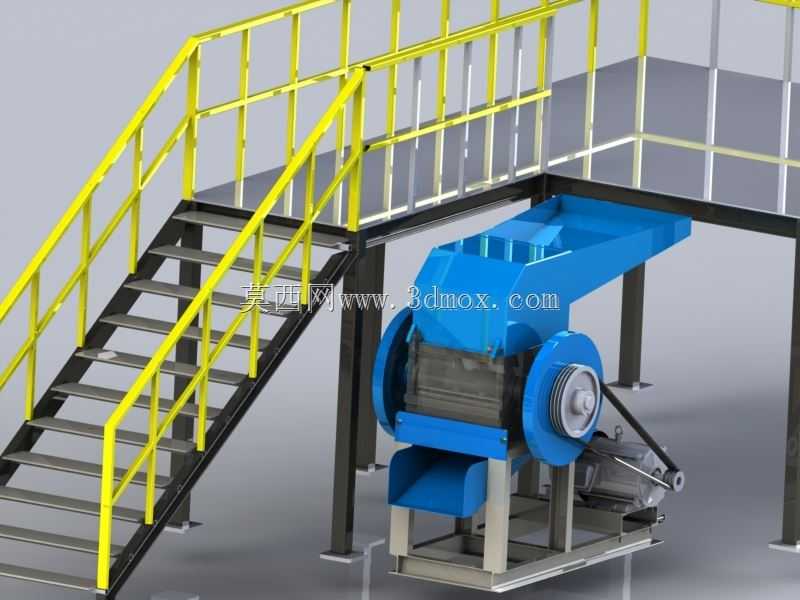

在安装边界方面，该设备的进料斗顶部为整机最高点，安装时需要预留上方至少1米的操作空间，方便日常开盖检查刀具、清理腔体内残留物料；设备两侧的皮带轮端需要预留至少0.8米的检修空间，方便后期更换三角带、调整皮带张紧度、维护轴承座；设备的电机侧需要预留接线与散热空间，不能紧贴墙面或者其他设备放置，避免电机散热不良出现过热烧毁的问题。整机的重心集中在中下部的刀辊与机架区域，安装时不需要额外做配重处理，只要保证地基的水平度偏差不超过千分之二，就能保证设备运行时的稳定性，减少轴承的偏磨问题。

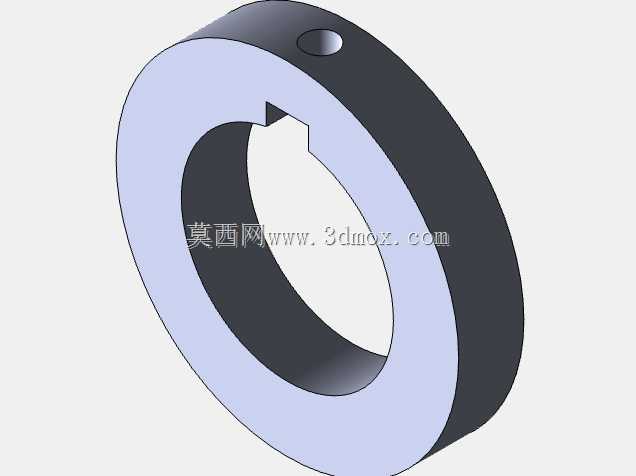

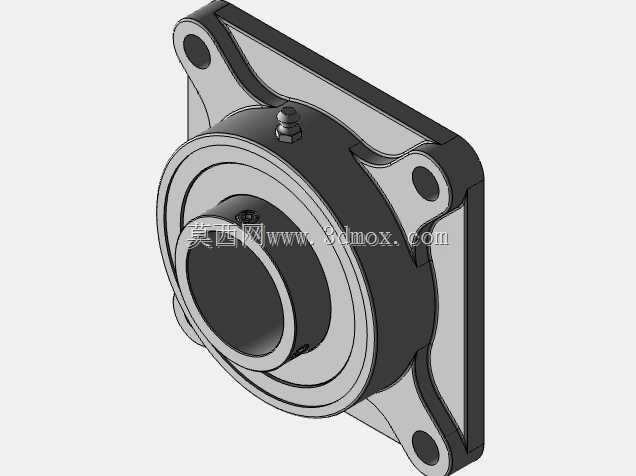

从实际使用的角度来看，该设备的刀辊轴承采用外置式安装设计，轴承座固定在机架两侧的安装板上，与破碎腔体之间设置了密封挡圈，能够有效阻挡破碎产生的粉尘、碎屑进入轴承内部，延长轴承的润滑周期与使用寿命；腔体的开合结构采用侧边铰接设计，日常维护更换刀具时，只需要松开腔体的紧固螺栓就能翻开上腔体，不需要吊装重型部件，单人即可完成常规的换刀与检修作业，大幅缩短设备的停机维护时间。设备的所有外露旋转部件都设置了安全防护结构，操作侧的防护栏间隙符合安全作业规范，能够避免操作人员在设备运行时误接触危险区域，适配车间的安全生产管理要求。
