车用增碳剂测试与注射器集成装置

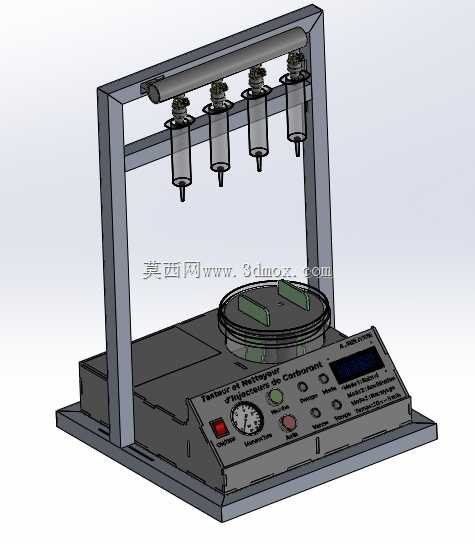

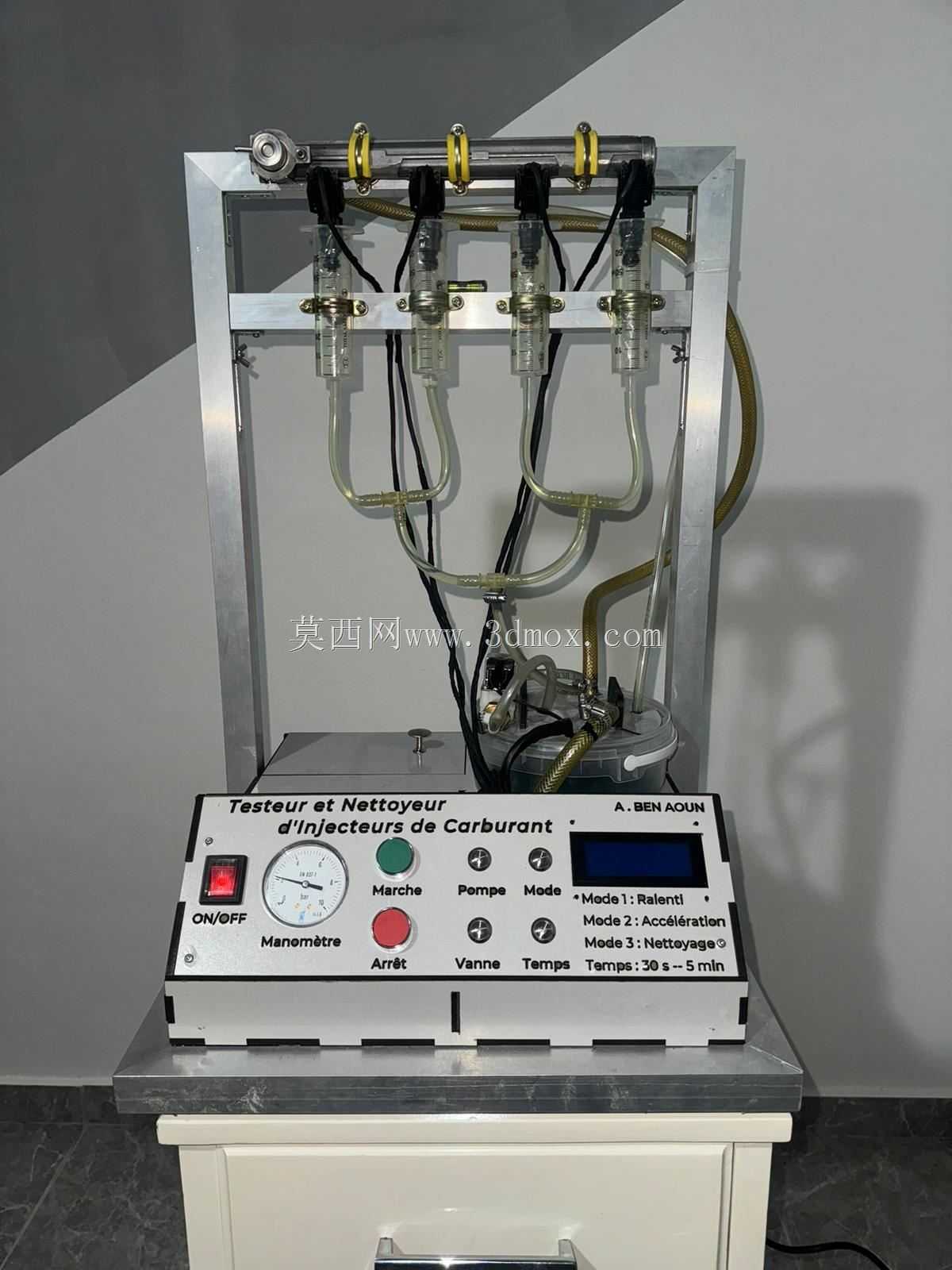

　　这套集成装置主要面向车用燃油系统维保与性能检测场景，针对增碳剂加注效果验证、喷油器工况诊断的实际需求设计，可在汽修门店、车辆性能实验室、燃油添加剂研发测试环节投入使用，解决传统检测流程中加注与测试分离、参数同步性差的问题。装置整体采用台式框架结构，底部为一体化成型的承载基座，所有功能模块均集成在基座平面范围内，无需额外拓展安装空间，基座底部预留标准设备安装孔位，可直接固定在常规检测工作台面上，适配多数汽修工位、实验室台架的安装边界，整体外轮廓方正，边角做圆弧过渡处理，避免日常操作中的磕碰风险。上部采用龙门式支撑框架，四根注射单元平行悬挂在横梁下方，注射单元的行程与基座上的样品工位垂直对齐，可同时完成四个平行样品的加注与测试作业，大幅提升批量检测的效率。基座前端集成操作交互区域，排布有压力显示表、状态控制按钮、参数调节旋钮与显示模块，操作人员无需额外外接控制终端，站在设备正前方即可完成所有参数调整与状态查看，操作路径符合人体工程学设计，减少长时间作业的操作疲劳。

　　装置设置三种核心工作模式，分别对应不同的检测工况：怠速模拟模式可复现车辆低速运转时的燃油系统压力状态，验证增碳剂在低流量工况下的混合均匀度与清洁效果；加速模拟模式可输出高压力脉冲流体，模拟车辆急加速时的喷油器工作状态，测试增碳剂在高负荷工况下的性能表现；清洁循环模式可建立闭环流体回路，带动清洗介质持续冲刷喷油器内部流道，清除积碳与杂质残留，完成喷油器的再生维护。流体回路设计上，采用微型泵作为动力源，搭配电磁换向阀实现流路的自动切换，无需人工手动拆装管路即可完成不同模式的切换，流体管路全部采用耐油耐腐蚀材质，适配常规燃油、增碳剂、清洗介质的输送要求，管路接头采用标准快插结构，后期维护更换管路时无需专用工具即可完成拆装。

　　控制单元采用集成式微控制器作为核心，可对循环时长、流体压力、注射剂量进行精准编程控制，参数设置后可自动运行完整测试流程，减少人工操作带来的误差。界面显示模块可实时展示当前工作模式、运行时长、系统压力等核心参数，操作人员可直观掌握设备运行状态。注射单元采用高精度柱塞式结构，每次注射剂量误差控制在极小范围内，确保加注的增碳剂剂量精准，避免因加注量偏差影响测试结果的准确性。样品工位采用旋转式载台设计，可同时放置多个测试样品，配合自动定位结构，可依次完成每个样品的加注与测试，无需人工反复更换样品位置。

　　在实际使用过程中，该装置可完成增碳剂产品的性能验证，测试不同配方增碳剂对喷油器积碳的清洁效果、对燃油雾化性能的改善作用；也可用于在用车辆喷油器的故障诊断，通过模拟不同工况下的喷油状态，判断喷油器是否存在堵塞、雾化不良、滴漏等问题；还可完成喷油器的清洁维护作业，通过循环清洗恢复喷油器的工作性能，延长喷油器的使用寿命。结构设计上充分考虑了日常维护的便利性，上部框架与基座采用螺栓连接，拆卸上部框架即可对内部管路、泵阀组件进行检修；所有电气元件均布置在基座内部的独立腔室，与流体回路完全隔离，避免流体泄漏造成电气故障，腔室盖板采用快拆结构，检修时无需完全拆解设备即可接触到所有电气元件。基座表面做耐油防滑处理，日常操作中洒落的燃油、试剂不会对基座表面造成腐蚀，也便于日常清洁打理。
