可折叠2吨车间液压小吊机结构设计

　　这款可折叠式车间小吊机额定承载2吨，主要面向机加工车间、设备维修工位、小型仓储区域、汽修门店这类需要频繁短距离转移重型工件的场景，解决固定航吊覆盖不到、大型叉车进出受限区域的重物移位与吊装对位需求，比如机加工工位重型毛坯的上下料、设备维修时电机与泵体的拆装吊运、仓储区域重型配件的堆垛转移，都能依靠这类小型吊机完成作业，不需要依赖大型起重设备，也能减少人工抬运重型工件带来的安全隐患。

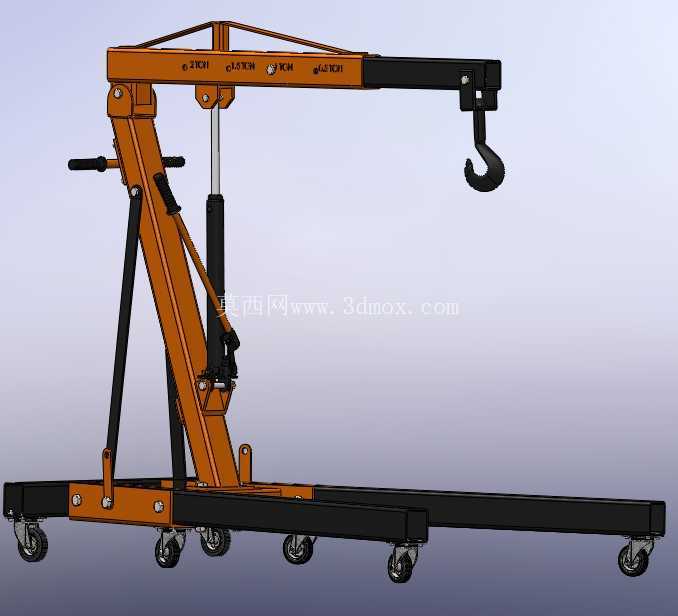

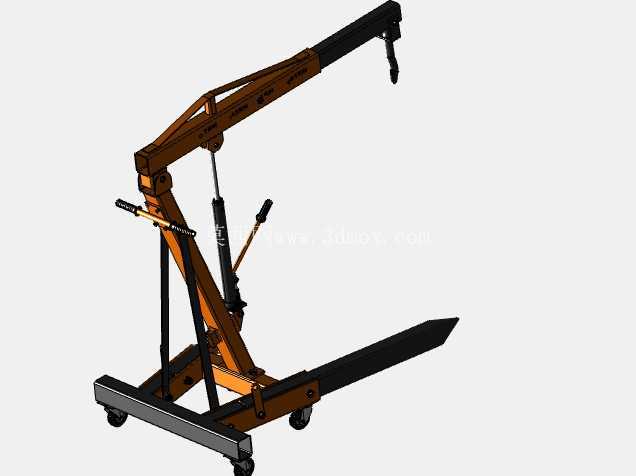

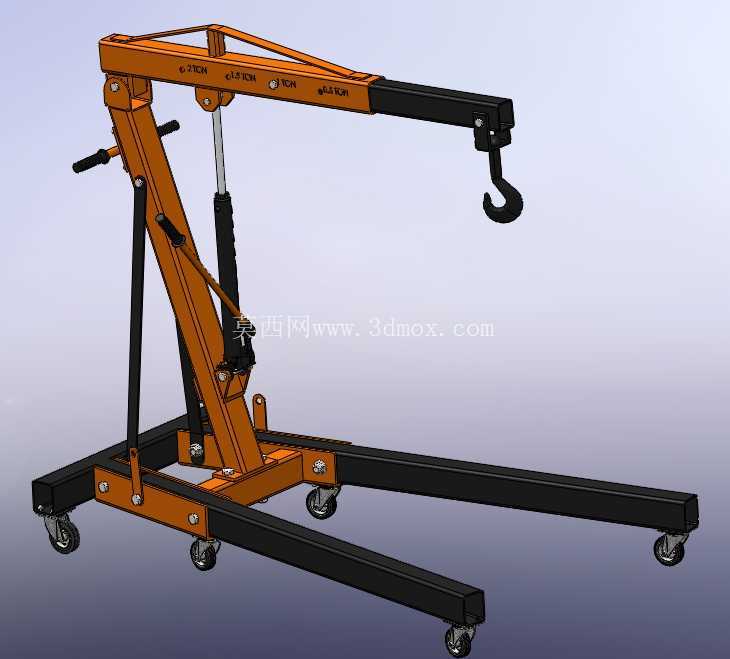

　　从结构设计逻辑来看，这款吊机采用了折叠式臂架与可收放支腿的组合结构，主臂采用多段伸缩式箱型结构，通过液压油缸驱动臂架俯仰与伸缩，作业时可以根据吊装距离调整臂架伸出长度，收起状态下整体轮廓尺寸大幅缩小，能够轻松推入设备间隙、车间通道狭窄区域存放，不会占用过多生产场地空间。底部支腿采用前后展开的H型布局，作业时支腿完全展开，配合四个带刹车的万向脚轮，既可以在吊装时提供足够的支撑跨度，避免侧翻风险，非吊装状态下也能依靠脚轮实现单人轻松推移，哪怕是车间地面存在轻微不平整、有小型焊缝凸起或者环氧地坪接缝，脚轮的滚动结构也能顺利通过，不需要额外搬运。

　　材质选择上，主承重结构采用S235结构钢焊接成型，所有受力焊缝都做了满焊处理，关键铰接点采用调质处理的销轴配合铜套，减少长期铰接转动带来的磨损，延长设备使用寿命。臂架截面经过受力优化，在保证2吨额定载荷下挠度符合起重设备安全规范的前提下，尽可能减少冗余材料，控制设备整体自重，避免设备过重推移费力。液压系统采用手动泵驱动的单作用油缸，油缸内置安全溢流阀，避免超载作业时油压过高损坏密封件或者结构件，操作时只需要反复压动手动泵杆就能实现臂架起升，打开卸荷阀就能控制吊重平稳下降，不需要外接电源，在没有供电的临时作业区域也能正常使用。

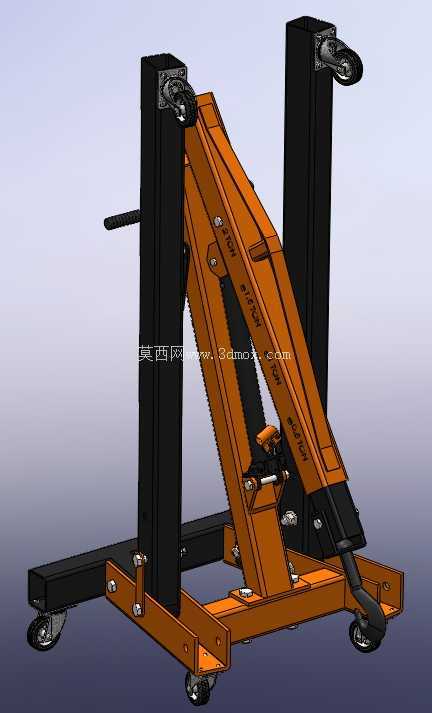

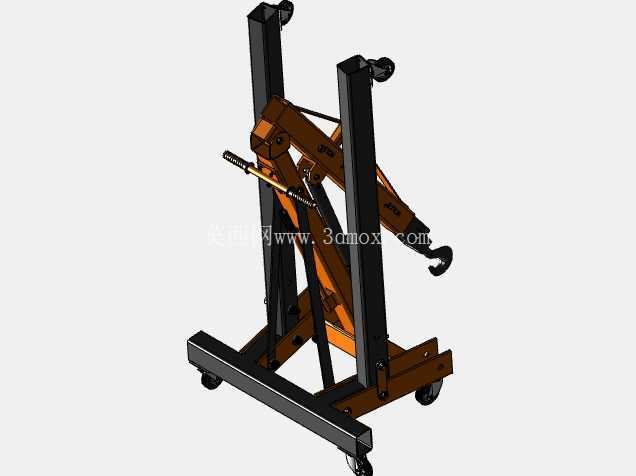

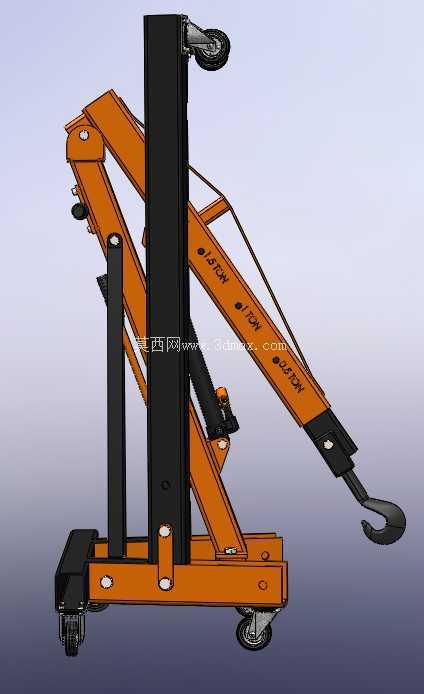

　　从安装与使用边界来看，这款吊机完全组装完成后，作业状态下支腿展开最大宽度约1.1米，臂架最大伸出长度下作业半径约1.5米，最大起升高度约2.3米，能够覆盖常规车间工位的吊装高度需求；折叠收起状态下整体长度约1.2米，宽度约0.8米，高度约1.4米，能够轻松通过常规宽度的车间防火门，也能推入普通工具房或者设备间隙存放。使用时需要注意，吊装作业前必须确认支腿完全展开并锁定，脚轮刹车处于锁止状态，严禁在支腿未完全展开的状态下超载吊装，臂架伸缩段的锁定销必须完全卡入对应定位孔，避免臂架受力回缩。吊点位置必须挂在吊钩的保险扣内，严禁斜拉歪吊，避免侧向受力导致臂架变形或者设备侧翻。

　　在实际建模过程中，所有铰接位置都做了运动干涉检查，模拟臂架从完全收起到最大仰角、伸缩段从完全缩回到最大伸出的全行程运动，确认不存在结构干涉，支腿折叠收起时也不会与底部脚轮、主框架发生碰撞。液压油缸的安装铰点位置经过反复调整，保证手动泵操作力在普通人可轻松操作的范围内，不会出现压动泵杆过于费力的情况。吊钩部分采用带防脱保险卡的标准起重吊钩，与臂架头部的连接采用推力轴承结构，吊装时吊重可以自由旋转，不会因为吊重扭转导致钢丝绳拧结。整体结构没有复杂的电控元件，所有部件都采用通用标准件，后期维护只需要定期给铰接点加注润滑脂、检查液压油液位与密封件状态即可，维护成本极低，非常适合小型生产单位、维修班组作为常规起重辅助设备使用。
