快速夹紧式台虎钳工业工装夹具结构

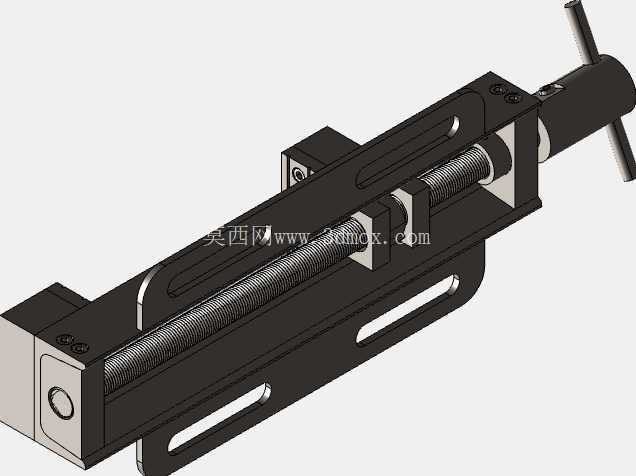

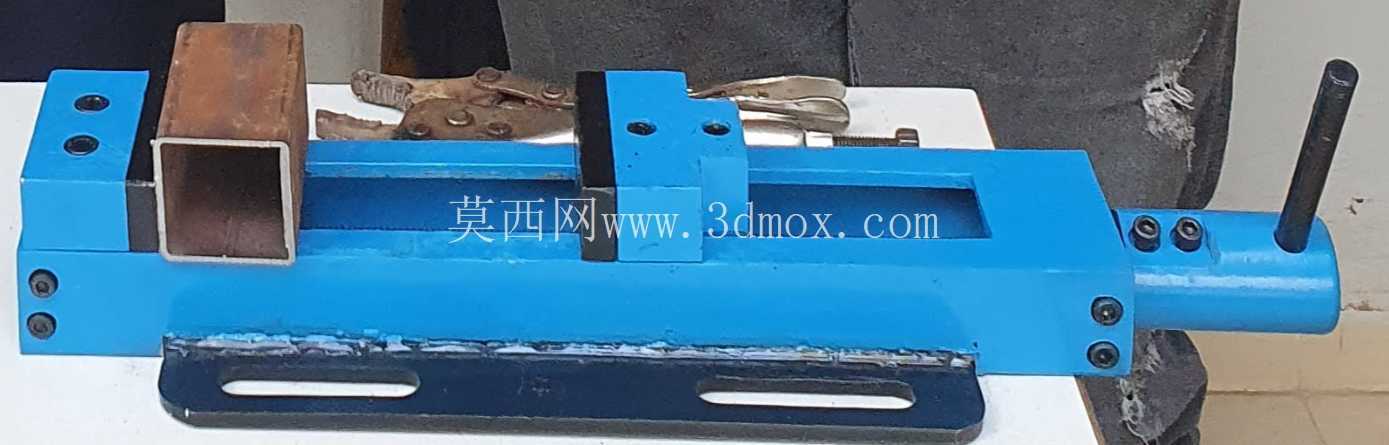

　　在机加工车间的钳工工位、小型零件铣削定位、装配线工件固定场景中，这类快速夹紧虎钳是替代传统丝杠虎钳提升装夹效率的核心工装，区别于普通虎钳需要多圈旋转丝杠完成开合的操作逻辑，该结构通过内置的快速进给齿排实现钳口的快速开合调整，能大幅缩短工件装夹的辅助时间，尤其适配小批量多品种零件的频繁换产装夹需求。从实际使用场景来看，该虎钳可直接通过底座的长条形安装孔固定在标准钳工台、铣床工作台或者焊接工装平台上，安装孔采用腰型槽设计，允许在安装时调整虎钳在台面上的固定位置，适配不同工位的操作空间边界，底座整体采用平直的钢板式结构，安装后底面与工作台面完全贴合，不会出现装夹受力后的翘曲变形问题。钳体主体采用1020钢材质加工，这种低碳钢经过表面淬火处理后，钳身导轨部分具备足够的耐磨性，同时整体基材韧性较好，在承受较大夹紧力时不会出现脆性断裂风险，符合工装夹具长期反复使用的材料性能要求。结构设计上，钳身的滑动导轨采用一体式铣削成型，活动钳身沿着固定钳身的长导轨做直线运动，导轨配合面预留了合理的间隙公差，既保证滑动过程无卡滞，又能避免钳口夹紧时出现过大的上翘偏差，保证装夹后工件的定位精度。

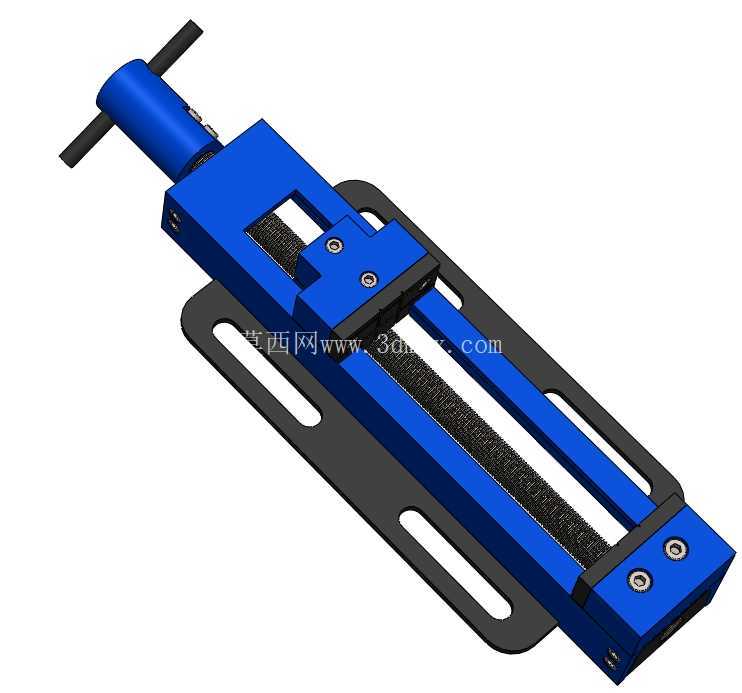

　　顶部的操作手柄采用T型结构，单手即可完成快速进给和最终锁紧操作：当需要张开钳口放置工件时，可直接拉动活动钳身沿齿排快速移动到接近工件尺寸的位置，之后转动手柄通过增力机构完成最终夹紧，相比传统虎钳全程旋转丝杠的操作，装夹效率可提升60%以上，尤其适合钳工修配、小型零件钻孔、轻型铣削加工时的快速定位。钳口部分采用平直的标准钳口设计，夹紧面做了防滑纹理处理，夹紧金属工件时不会出现打滑移位，同时钳口的安装孔为标准沉孔结构，后期可根据加工需求更换软钳口、V型钳口等特殊钳口，适配异形零件、轴类零件的装夹需求。

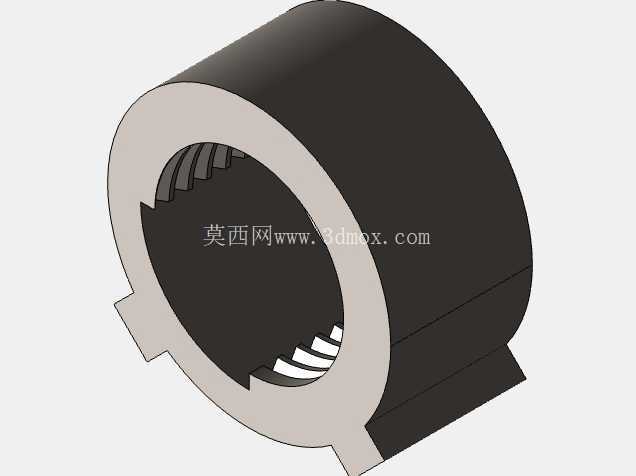

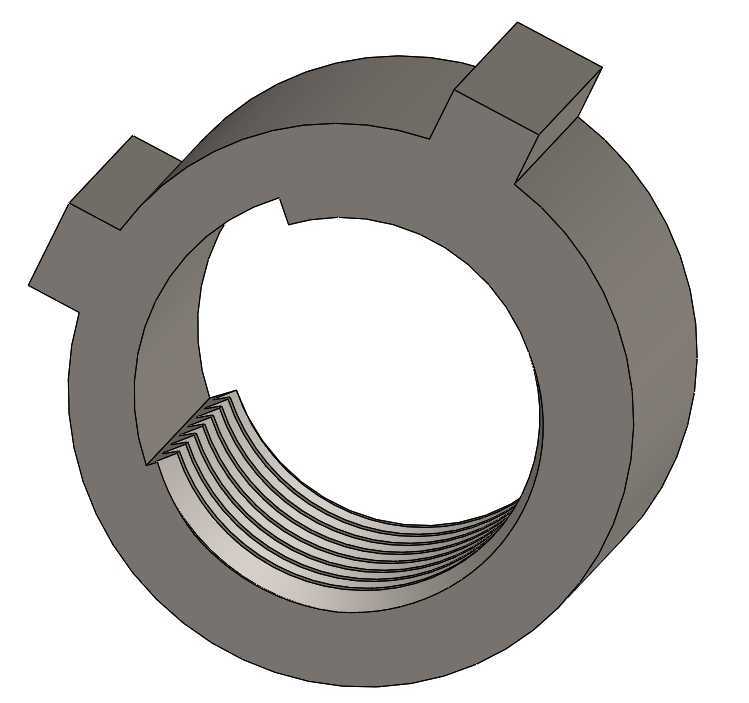

　　从安装边界尺寸来看，虎钳的整体长度适配常规钳工工位的操作范围，底座的安装孔间距符合通用工装平台的T型槽间距标准，不需要额外制作过渡连接板即可完成安装，钳身的高度设计考虑了操作人员的手臂操作高度，长时间装夹操作不会出现过度疲劳的问题。在功能特性上，该结构的快速进给机构隐藏在钳身内部，加工时产生的切屑不会进入传动机构内部，日常维护只需要定期在导轨面涂抹润滑脂即可，不需要拆解内部结构进行复杂保养，适合车间多粉尘、多切屑的恶劣使用环境。夹紧力的传递通过齿排啮合实现，相比普通丝杠传动，齿排的接触面积更大，在承受较大切削力时不会出现滑牙问题，夹紧力可以满足轻型铣削、钻孔、锉修等工序的装夹要求，不会因为切削振动导致工件松动。

　　设计过程中充分考虑了人体工学需求，操作手柄的位置设置在钳身尾部，操作人员站在虎钳正前方即可单手完成开合、锁紧的全部操作，不需要侧身或者双手配合调整，在批量零件的装夹作业中能有效降低操作人员的劳动强度。钳身的滑动部分做了防尘结构设计，导轨两侧的缝隙处预留了排屑通道，落在导轨面上的切屑会随着活动钳身的移动从排屑通道排出，不会堆积在导轨配合面造成滑动卡滞或者导轨磨损。整体结构没有采用复杂的异形零件，所有结构件都可以通过常规的铣削、钻削、磨削工序完成加工，加工成本可控，适合作为标准化工装夹具进行批量生产，替换车间内老旧的传统丝杠虎钳，提升整体工位的作业效率。在实际选型使用时，需要注意该虎钳的夹紧力范围适配中小型零件的加工，不适合重载粗加工的大切削力场景，在轻型铣削、钳工装配、零件检测定位、焊接工装定位等场景下使用，能充分发挥其快速装夹的性能优势，同时长期使用的维护成本远低于传统结构虎钳。
