直列四缸内燃机曲柄连杆机构结构展示

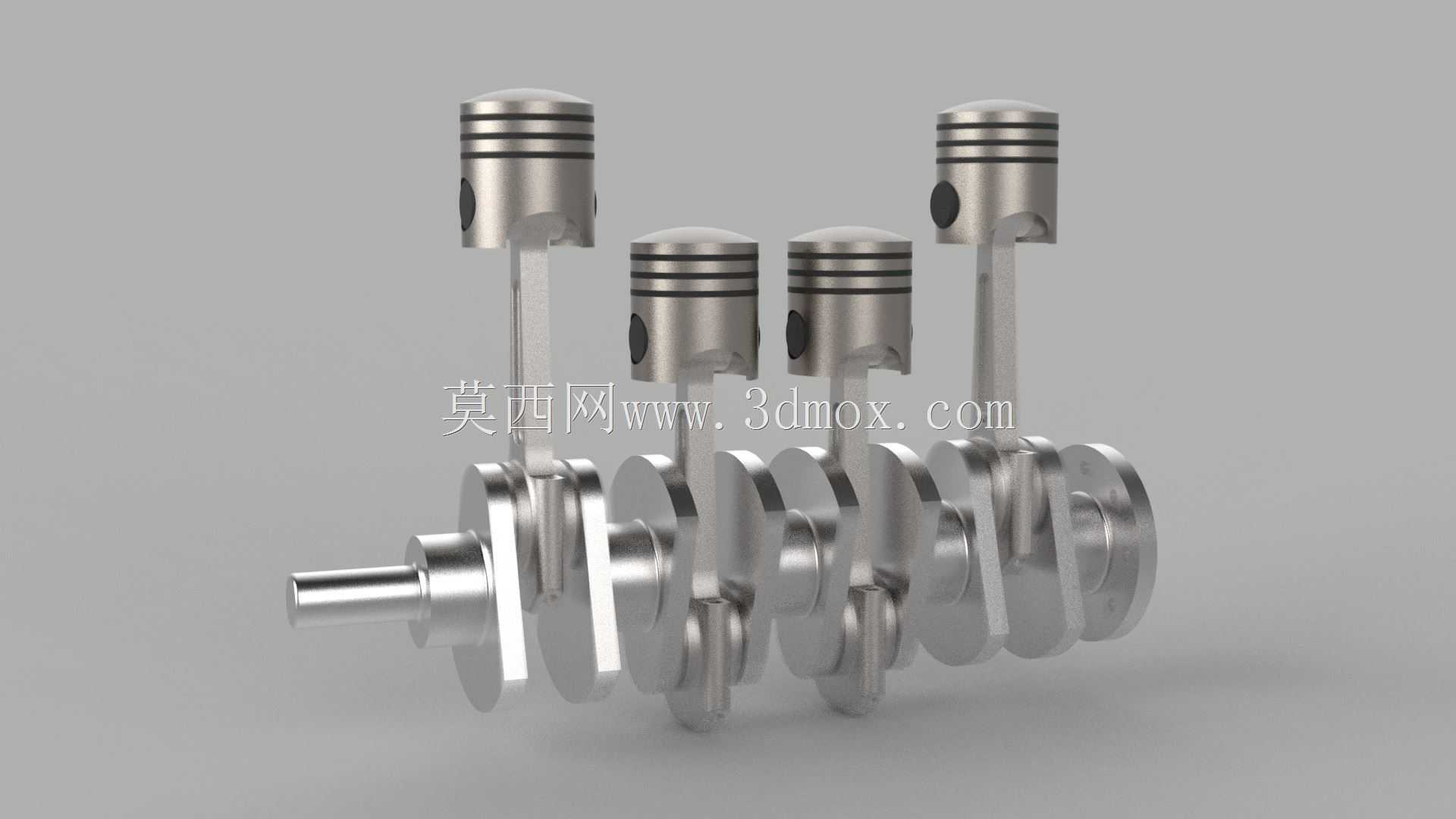

　　这套直列四缸内燃机的曲柄连杆总成，是往复式活塞内燃机的核心运动转换单元，日常在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力源这类场景中承担核心功能，将燃料燃烧产生的气体爆发压力，通过活塞的直线往复运动转化为曲轴的旋转扭矩，向外输出持续动力。从结构设计逻辑来看，四个活塞采用等间距直列排布，相邻缸的曲柄销呈180度相位差布置，这种排布方式可以平衡一阶往复惯性力，让整机运转时的振动幅度控制在合理区间，不需要额外加装体积过大的平衡轴结构，兼顾了结构紧凑性与运转平顺性。

　　每个活塞头部都设计了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免压缩与做功行程中气体下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，让磨损均匀分布在接触表面，延长部件使用寿命，连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销连接，轴瓦表面的油槽与曲轴内部的润滑油道连通，在压力润滑作用下形成稳定油膜，避免金属部件直接接触产生干摩擦。

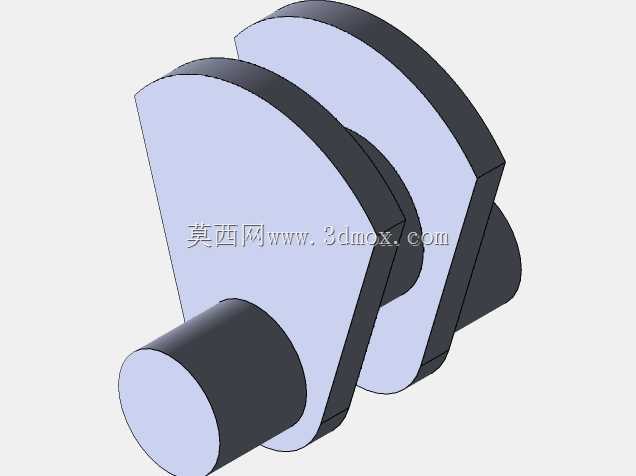

　　曲轴采用整体式锻造结构，四个曲柄销与五个主轴颈的同轴度、圆度公差都控制在微米级，主轴颈支撑在缸体的主轴承座上，输出端延伸出的轴头可连接飞轮与离合器总成，将扭矩传递给后续传动系统，自由端则可驱动正时机构、机油泵、水泵这类附属部件。从安装边界来看，这套总成的轴向尺寸适配常规1.3L-2.0L排量的直列四缸机型缸体中心距，活塞行程与缸径的匹配关系兼顾了低转速扭矩输出与高转速功率储备，活塞在上止点时的顶部余隙高度可配合不同燃烧室形状调整压缩比，适配汽油、天然气等不同燃料的燃烧需求。

　　建模过程中对所有运动部件的干涉情况做了完整校验，活塞运行到上下止点时不会与气门、缸盖发生碰撞，连杆摆动过程中不会与缸筒内壁发生剐蹭，曲轴旋转时曲柄臂与平衡块不会与曲轴箱内壁、机油泵壳体产生干涉，所有配合面的尺寸公差、形位公差都符合内燃机设计的行业规范，可直接用于教学演示、结构原理拆解、新机型方案前期验证等场景，能帮助设计人员快速理解曲柄连杆机构的运动逻辑与配合关系，缩短前期方案论证的周期。
