直列四缸四冲程发动机曲柄连杆机构

这套直列四缸四冲程发动机的核心运动机构模型，完整还原了内燃机将化学能转化为旋转机械能的核心传递路径，是乘用车、小型工程机械动力单元中应用最广泛的结构形式之一。从实际应用场景来看，这类直列四缸布局的四冲程发动机，凭借运转平顺性、制造成本、维护便利性的平衡，普遍搭载于1.0L-2.5L排量区间的家用乘用车、轻型载货车辆、小型工程发电机组以及农用动力设备中，是民用动力领域覆盖场景最广的内燃机结构。

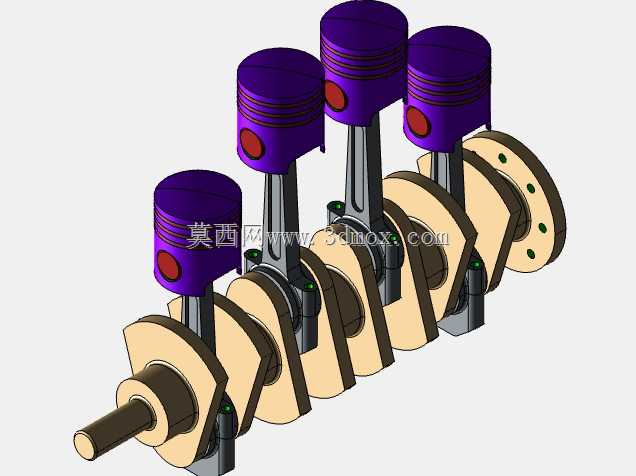

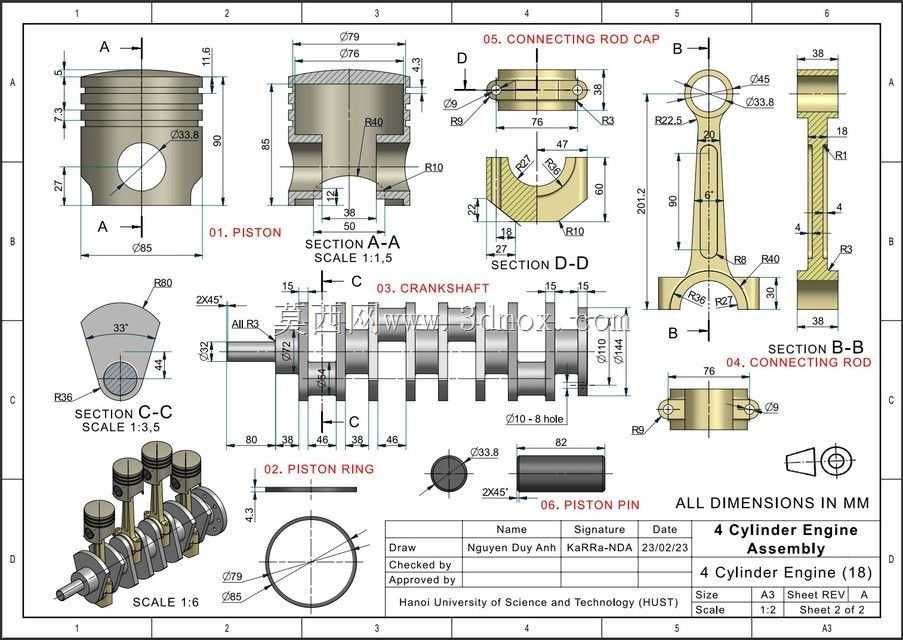

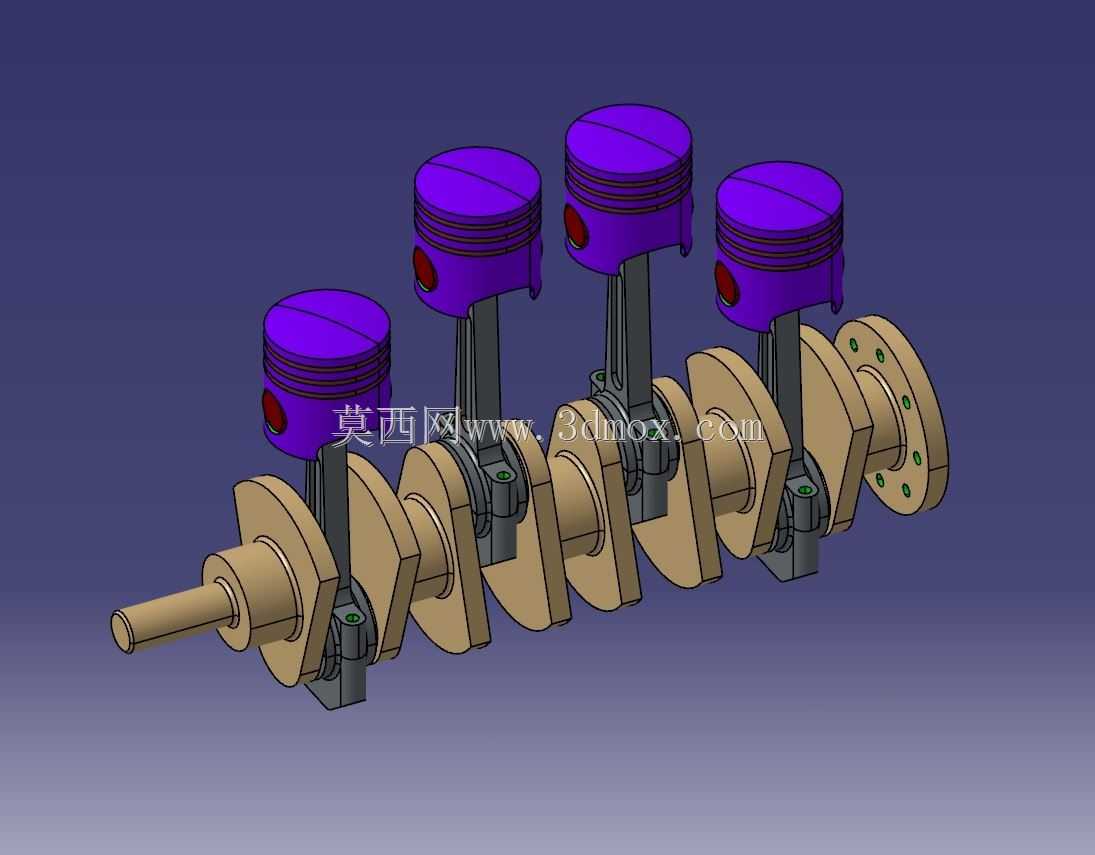

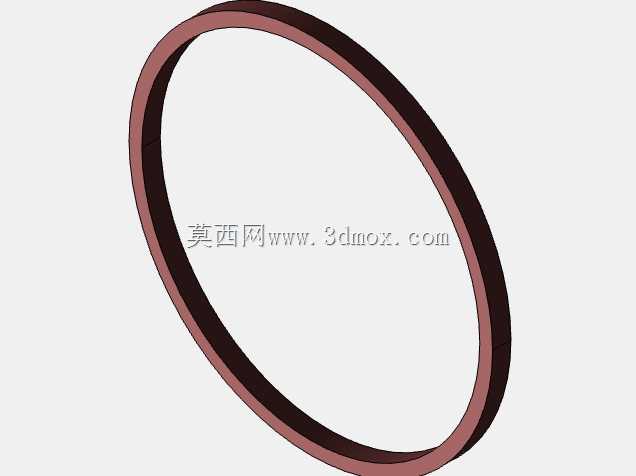

模型完整呈现了活塞、活塞销、连杆、曲轴、曲轴端法兰等核心运动部件的装配关系，没有冗余的外围附件遮挡，能清晰观察到四个曲柄销错开90度相位角的布置逻辑——这种相位设计是四缸机实现720度工作循环内做功间隔均匀的核心，每180度曲轴转角就有一个气缸进入做功行程，从根源上降低了曲轴输出的扭矩波动，减少动力输出的顿挫感。从功能特性来看，这套机构承担着发动机最核心的能量转换职责：活塞在气缸内完成进气、压缩、做功、排气四个冲程的往复直线运动，通过活塞销将燃气爆发的冲击力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终通过曲轴输出端的法兰将动力传递给离合器、变速箱等下游传动部件。

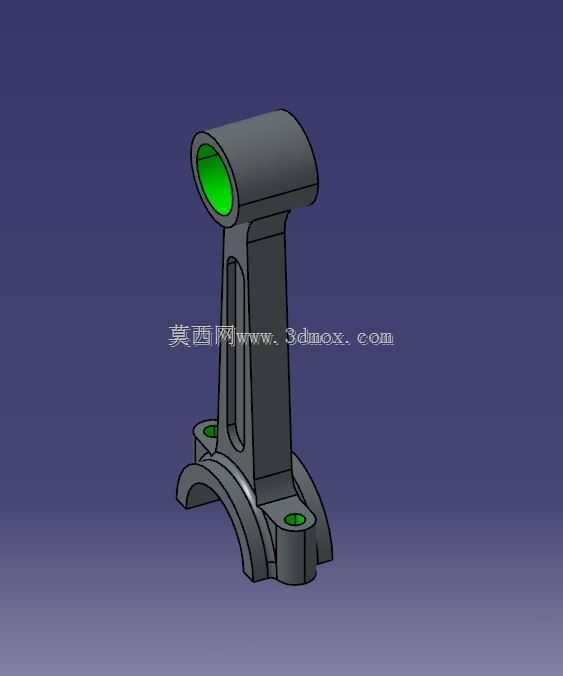

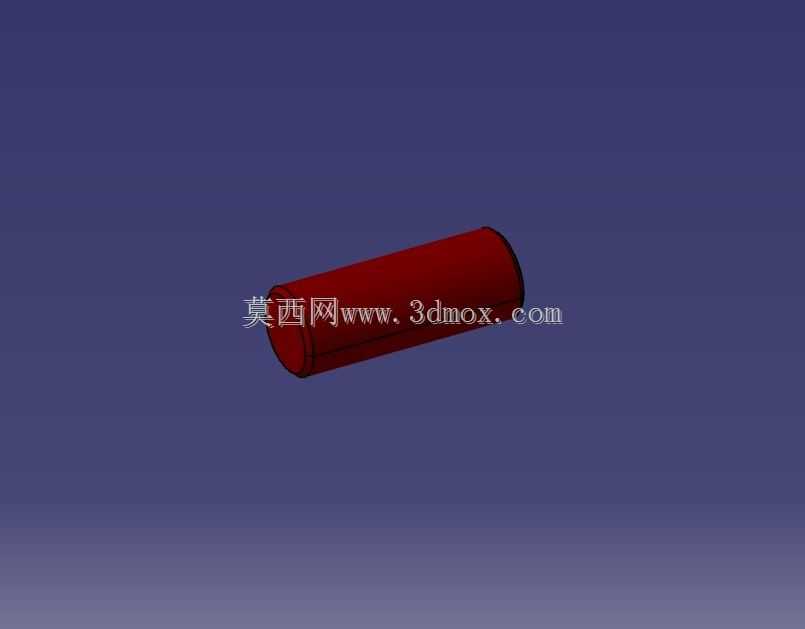

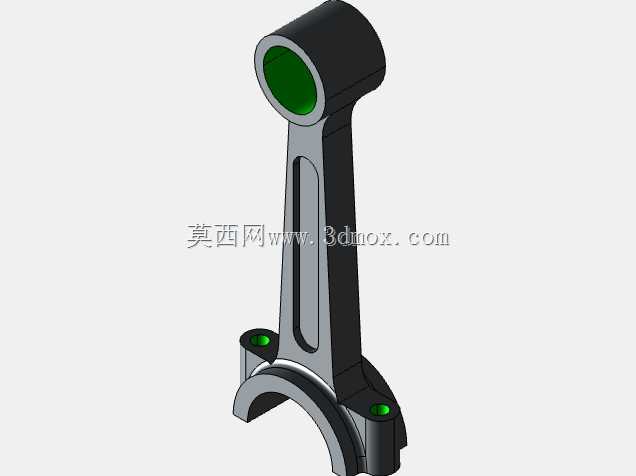

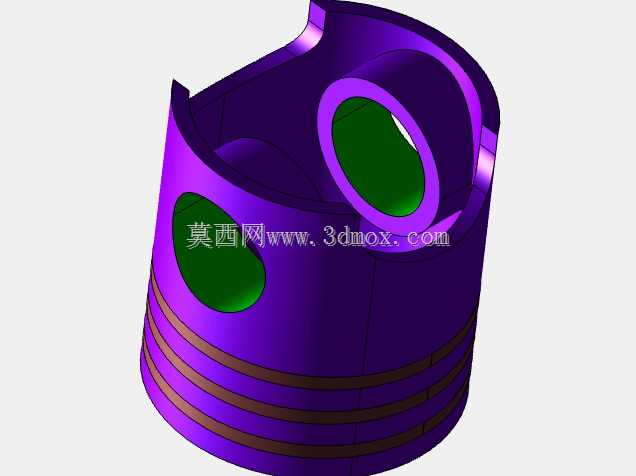

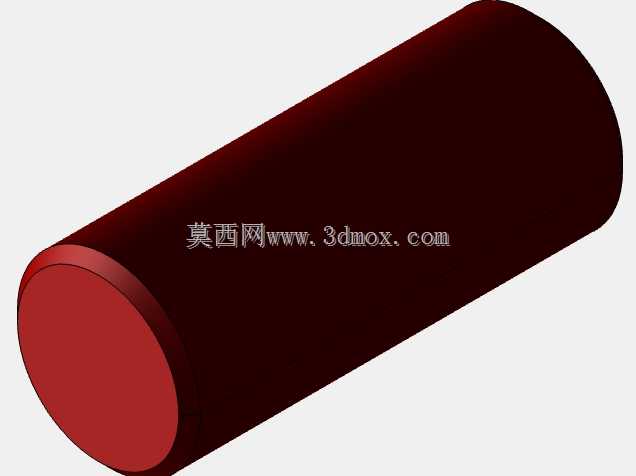

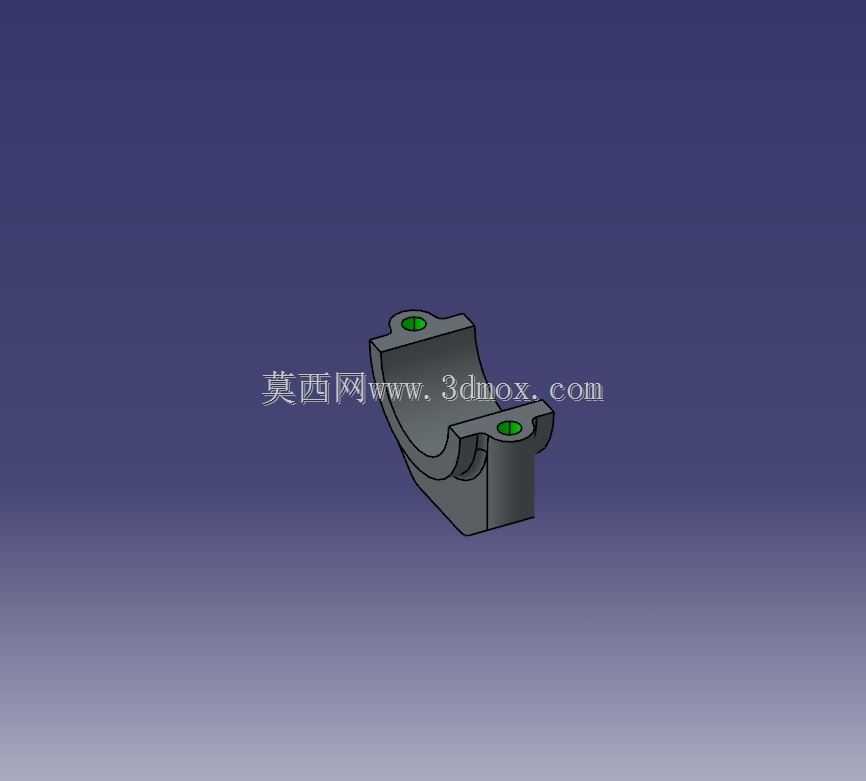

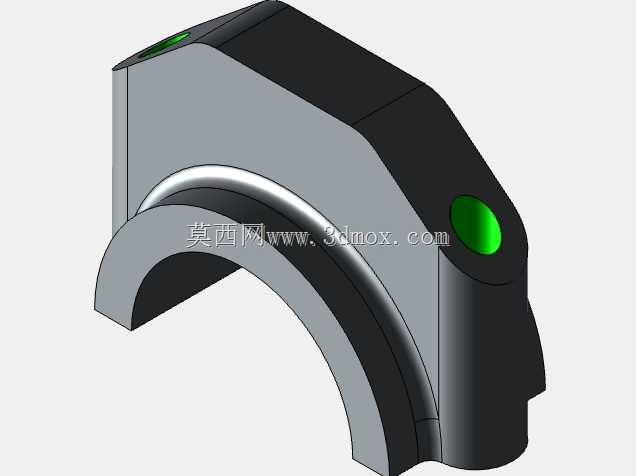

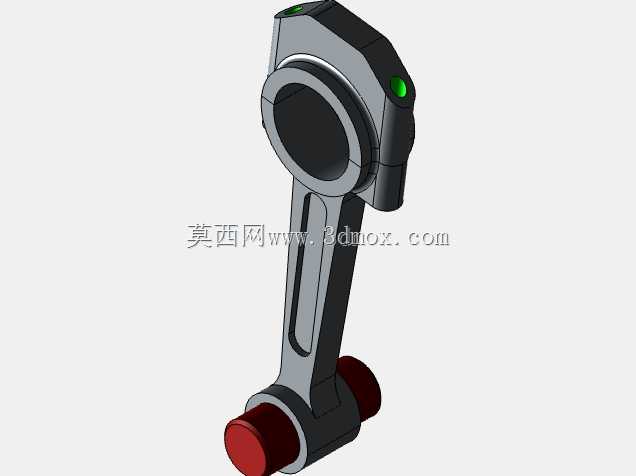

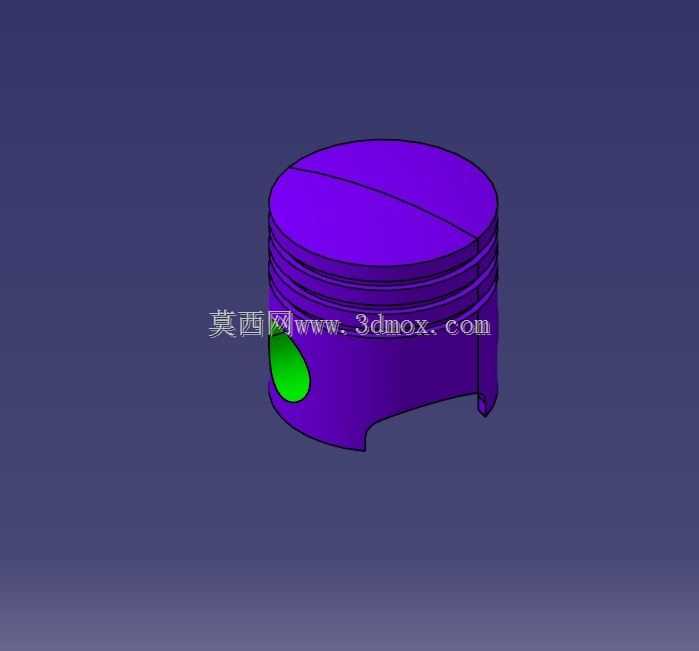

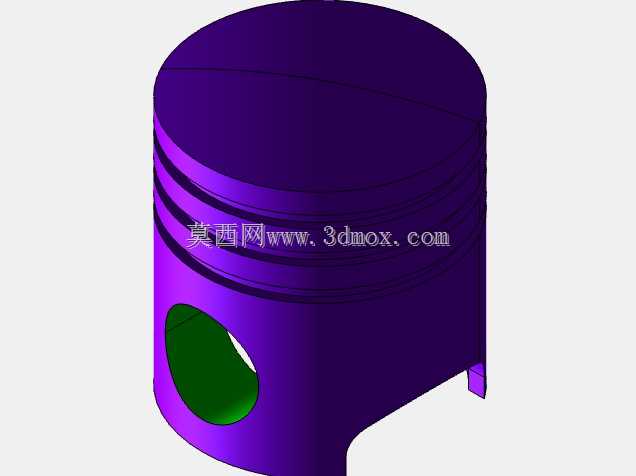

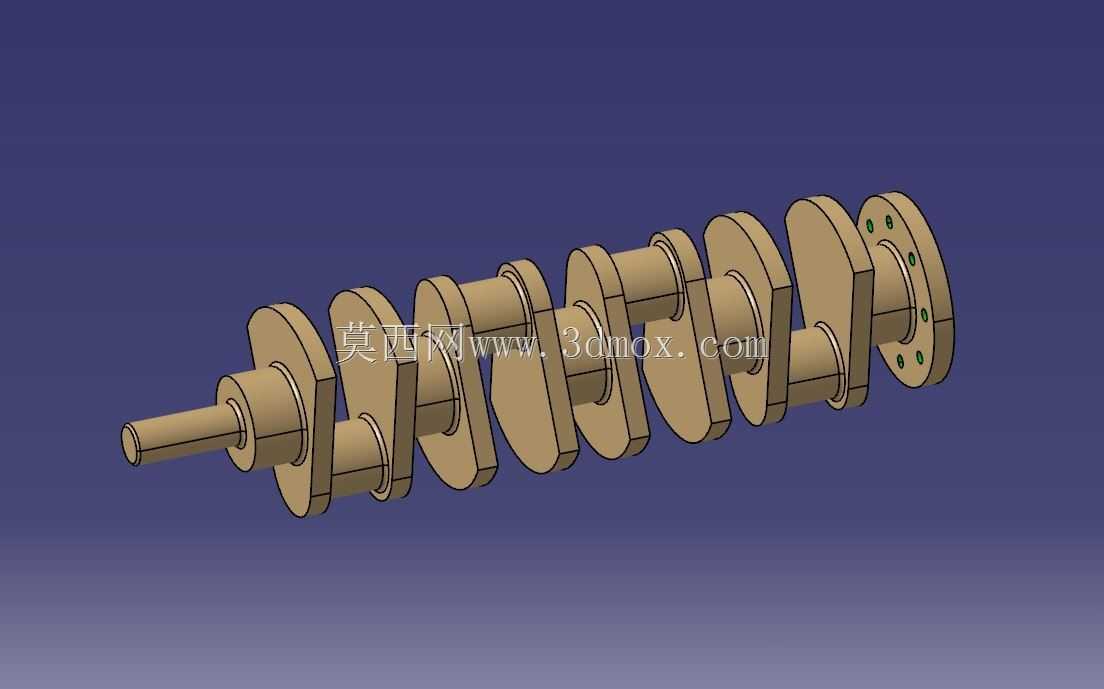

从设计思路层面拆解，这套模型的结构完全遵循量产发动机的工程设计逻辑：活塞顶部的凹坑结构对应燃烧室的形状设计，可在压缩行程形成合理的挤流效应，提升油气混合效率；活塞销采用全浮式设计的装配间隙预留，能在工作温度变化时保证销与活塞、连杆小头的配合间隙合理，避免卡滞或异常磨损；连杆大头采用剖分式结构，通过连杆螺栓实现与曲轴曲柄销的紧固连接，这种设计是装配和检修时的必要结构，同时连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力负载。曲轴部分的设计也完全贴合工程实际，四个曲柄臂搭配平衡重块，平衡重块的位置与曲柄销方向相反，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的振动；曲轴主轴颈与曲柄销之间的过渡圆角做了明确的结构体现，这个细节是曲轴疲劳强度设计的关键，可有效避免应力集中导致的曲轴断裂故障；曲轴输出端的法兰带有均匀分布的螺栓孔，对应飞轮或液力变矩器的安装接口，输入端的轴颈结构则预留了正时齿轮、皮带轮的安装位置，符合实际发动机的装配边界要求。

从安装边界来看，这套机构的所有运动部件都预留了合理的运动间隙：活塞与气缸壁的配合间隙、连杆大头与曲柄销的轴向间隙、曲轴轴向窜动间隙都在模型的装配关系中有所体现，完全符合实际装配的公差设计逻辑；四个气缸呈等间距直列排布，缸心距的比例符合量产四缸机的常规设计范围，既保证了气缸体的结构刚度，又不会过度增加发动机的整体长度，适配前置前驱、前置后驱等多种车型的动力舱布置需求。在建模逻辑上，这套模型完全按照实际装配层级搭建，每个零件的配合面都做了精准的贴合约束，可直接用于运动仿真，直观演示四个冲程中活塞的位置变化、曲轴的旋转角度对应关系，也能用于曲柄连杆机构的运动学、动力学分析，计算不同曲轴转角下的活塞位移、速度、加速度参数，为后续的配气机构设计、平衡轴设计提供基础数据支撑。对于结构设计从业者来说，这套模型可作为四缸发动机核心机构的设计参考，清晰理解直列四缸机的动力传递路径、相位设计逻辑、运动部件的强度设计要点；对于三维建模学习者来说，可通过拆解这套模型掌握复杂旋转类零件、往复运动零件的建模方法，理解机械结构中运动间隙、装配约束的实际工程意义，避免建模过程中出现干涉、装配关系错误等常见问题。
