麦克纳姆轮全向移动机器人底盘结构

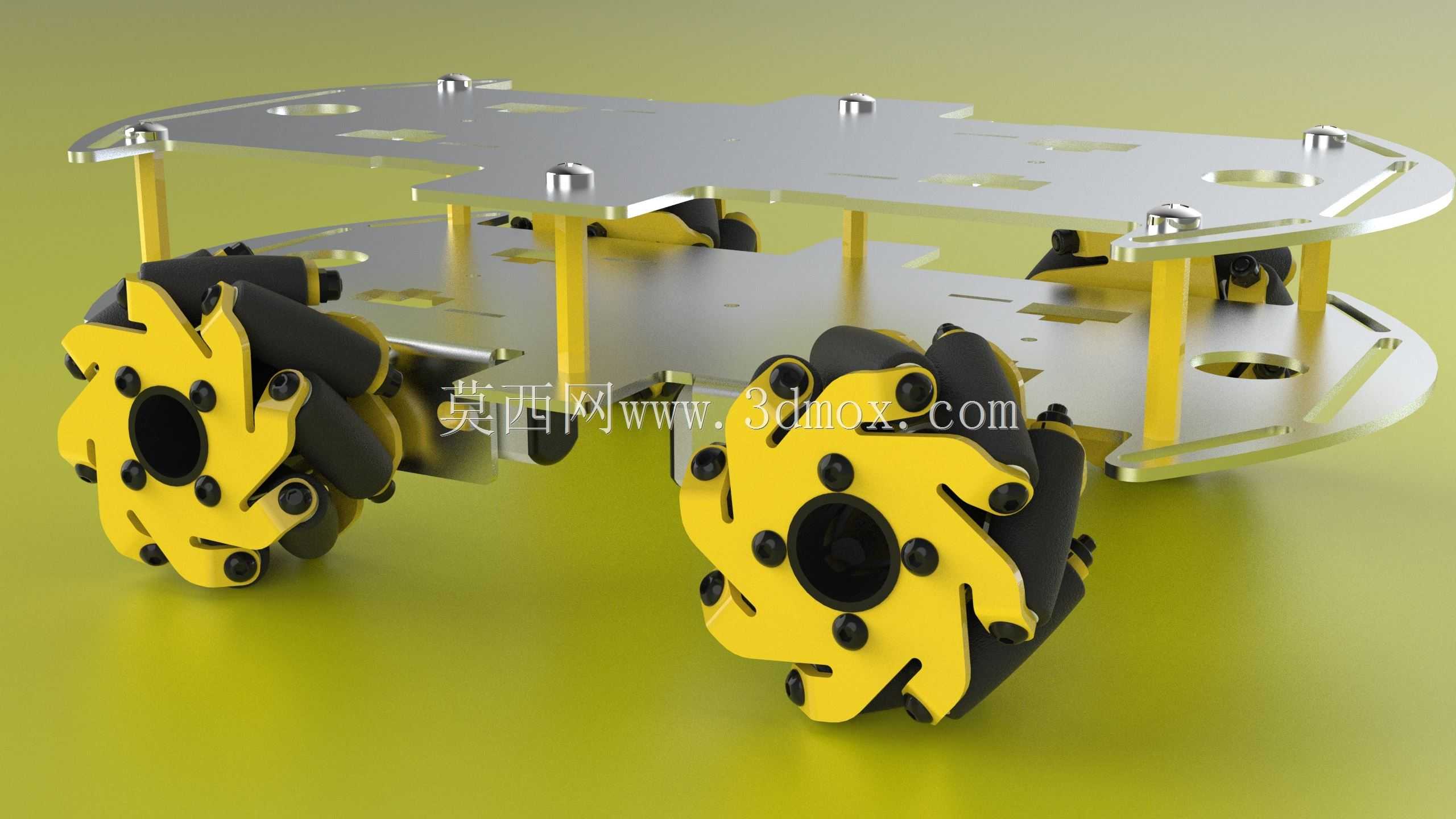

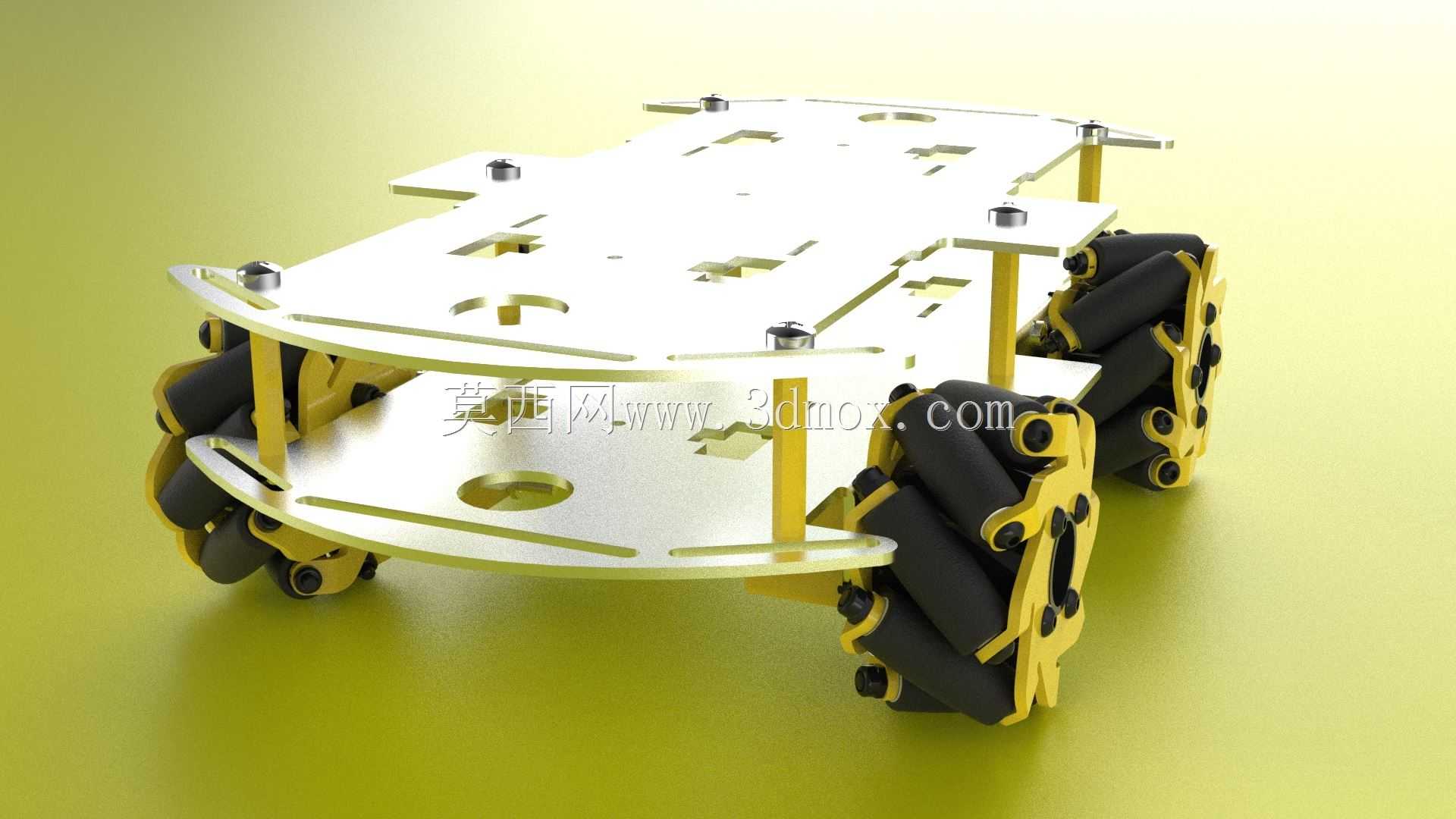

　　这套麦克纳姆轮式移动底盘结构，核心解决的是狭小作业空间内的设备全向移动需求，在仓储物流的窄巷道物料转运、自动化产线的工位间工件周转、巡检类设备的室内灵活穿行场景中，这类全向移动结构的适配性远高于传统差速轮系。从结构设计逻辑来看，整套底盘采用分层式钣金承载架构，上下两层安装板通过等长的铜质支撑柱做刚性连接，上层板预留了多组不同规格的安装孔位，可直接搭载控制模块、电源组件、执行机构或是传感单元，不需要二次打孔加工，孔位排布兼顾了常规工控部件的安装尺寸，能覆盖多数轻型移动作业设备的搭载需求。轮组部分是整套结构的核心，四个麦克纳姆轮分别布置在底盘的四个角位，每个轮体上的包覆滚轮轴线与车轮主旋转轴线呈45度夹角，

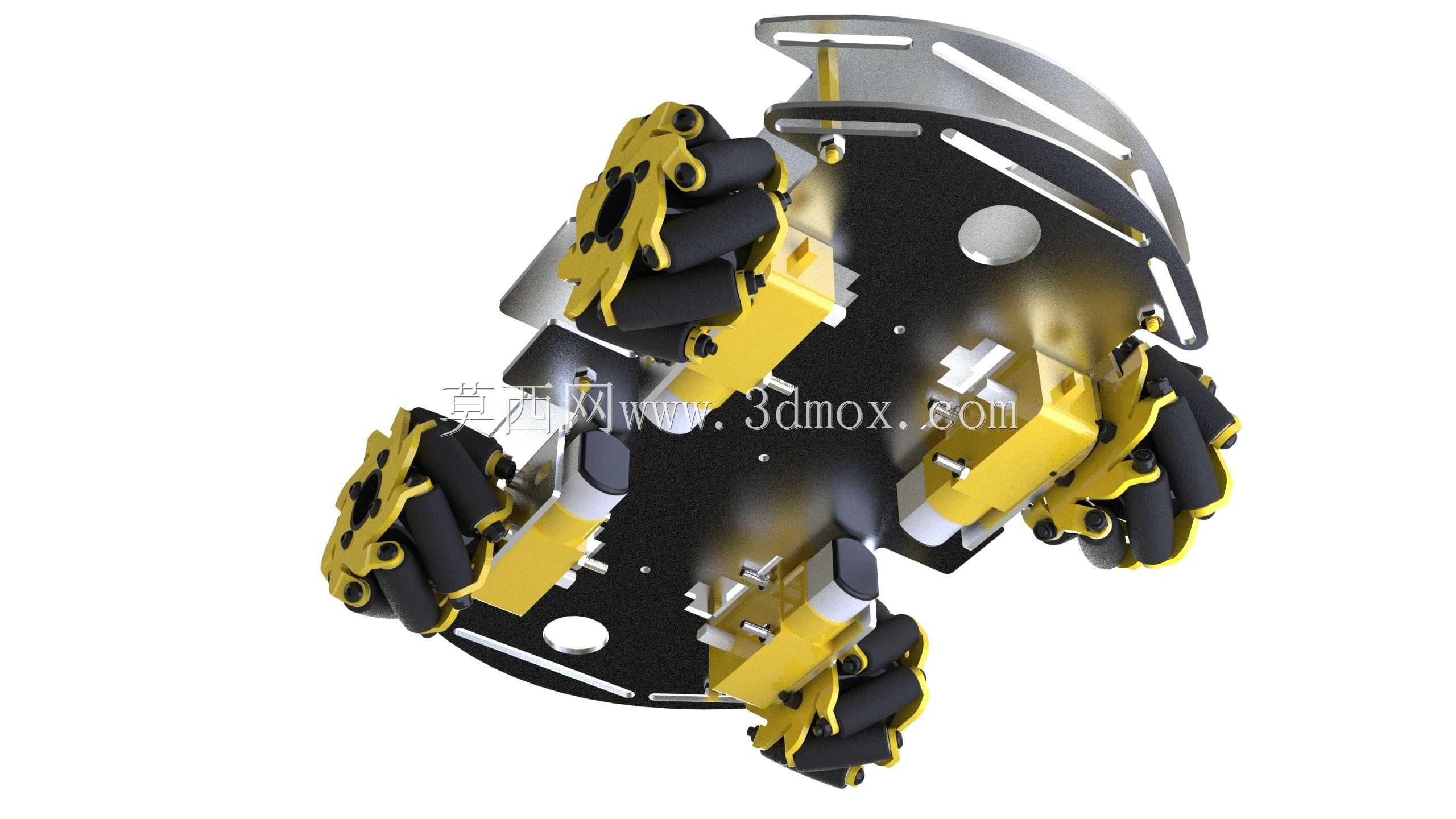

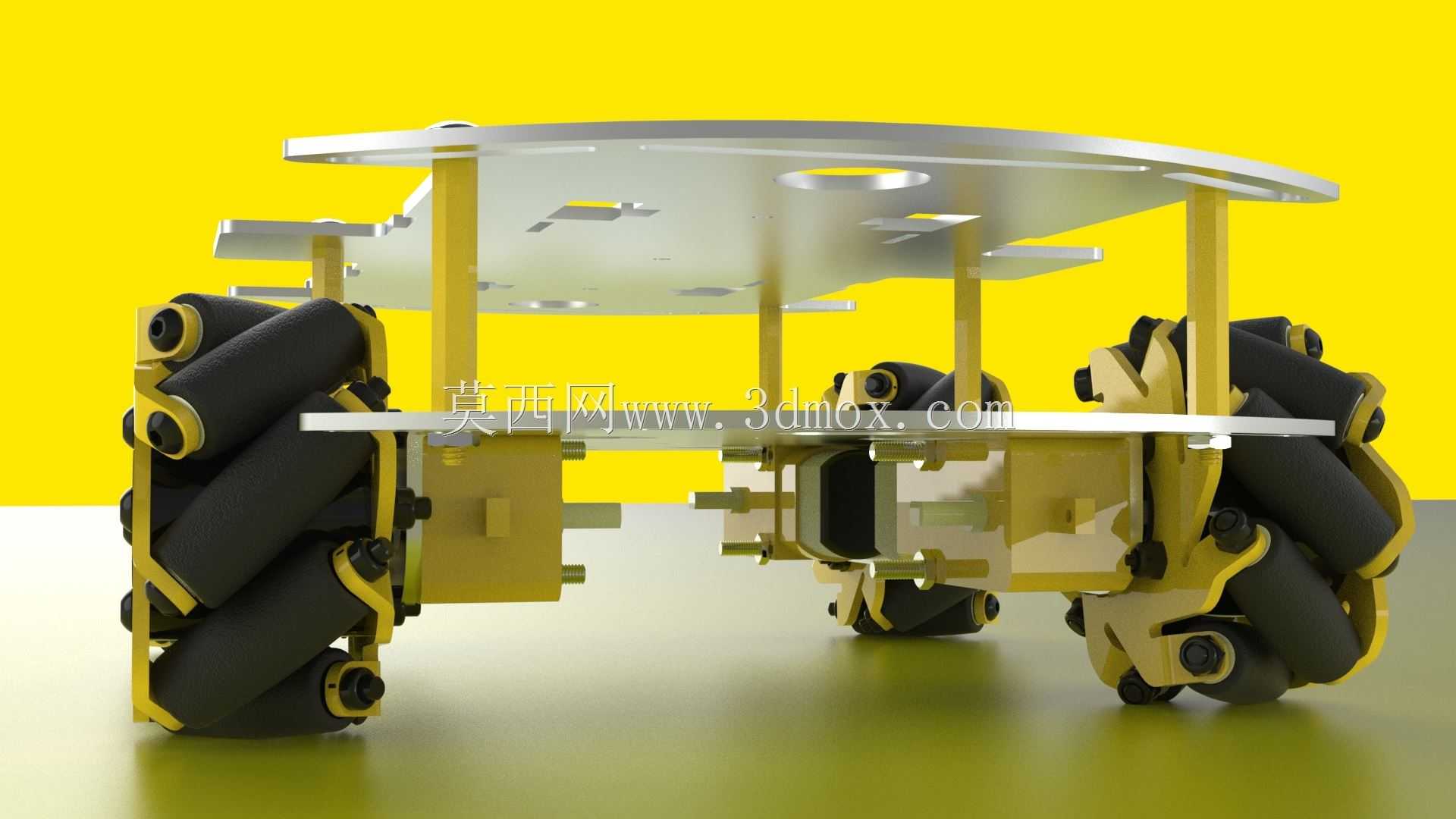

　　这种辊子排布方式让四个轮体在不同转速、转向组合下，能将驱动力分解到纵向与横向两个维度，不需要额外设置转向机构就能实现前行、横移、斜行、零半径回转等全向移动动作，在空间受限的作业场景里，不需要预留转弯半径就能完成位置调整，大幅提升了空间利用率。从安装边界来看，轮组与承载板之间通过折弯式金属支架固定，支架上预留了电机安装位，可直接适配常规的直流减速电机，轮组外侧没有超出承载板的外凸结构，避免移动过程中轮体剐蹭周边障碍物，支撑柱的高度预留了电机与走线的布置空间，不会出现部件干涉的问题。整套底盘的受力路径设计清晰，承载板采用铝合金板材加工，在保证结构刚性的前提下控制整体自重，板件上的镂空槽位一方面是为了减轻整体重量，另一方面也为内部走线、

　　传感器安装预留了穿设空间，不需要额外设置走线槽就能完成线路规整。在实际应用中，这类底盘可根据搭载需求调整支撑柱高度，若搭载较重的作业部件，可更换更高强度的支撑柱与加厚承载板，轮组的辊子采用高摩擦系数的包覆材质，在平整的环氧地坪、瓷砖地面上都能获得足够的抓地力，不会出现动力打滑的问题。设计过程中充分考虑了部件的互换性，四个轮组的安装支架采用统一规格，单个轮组损坏时可直接替换，不需要重新调整安装位置，承载板上的孔位采用标准化间距设计，兼容市面上多数通用的工控安装支架，降低了二次开发的改造成本。从传动逻辑来看，每个轮组独立驱动，通过控制系统给四个轮体分配不同的转速与转向参数，就能合成任意方向的移动矢量，相比传统的舵轮转向结构，

　　这套轮系的结构更简单，维护成本更低，没有复杂的转向传动部件，故障点集中在驱动电机与轮组本身，日常检修只需要检查轮体辊子的磨损情况与电机运行状态即可。底盘的下层板距离地面的高度经过合理设定，既保证了足够的通过性，能越过车间地面常见的细小接缝、薄型门槛，又不会因为重心过高影响移动过程中的稳定性，搭载设备后整体重心落在四个轮组围成的矩形区域中心位置，即使急停、快速转向也不会出现侧倾风险。
