曲柄开槽杠杆式快速返回传动机构

这套曲柄开槽杠杆快速返回机构，是典型的往复运动转换构件，在轻工送料、阀门启闭驱动、小型工装往复进给场景中应用十分广泛。很多需要工作行程慢速进给、回程快速复位的工位，都会采用这类结构来压缩空程时间，提升设备整体运行节拍，比如小型仪表阀的阀杆驱动、装配线的短距离推料工位、检测设备的探头往复动作单元，都能见到这类机构的衍生结构。

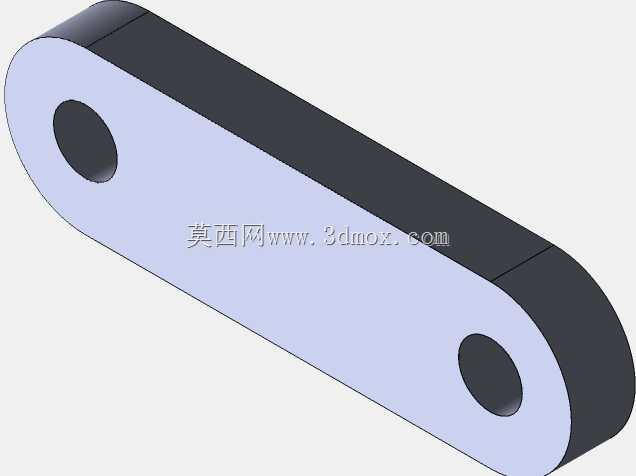

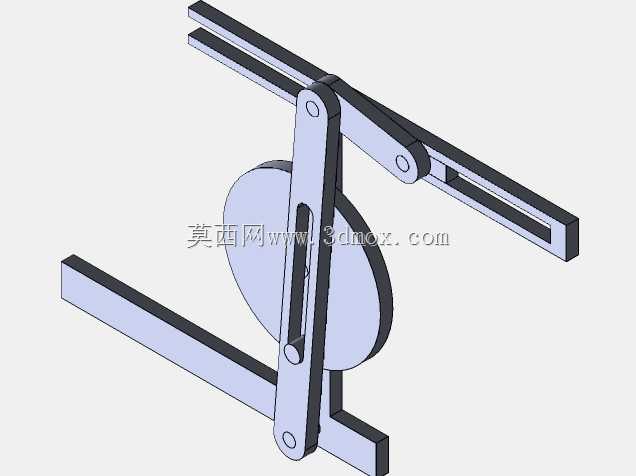

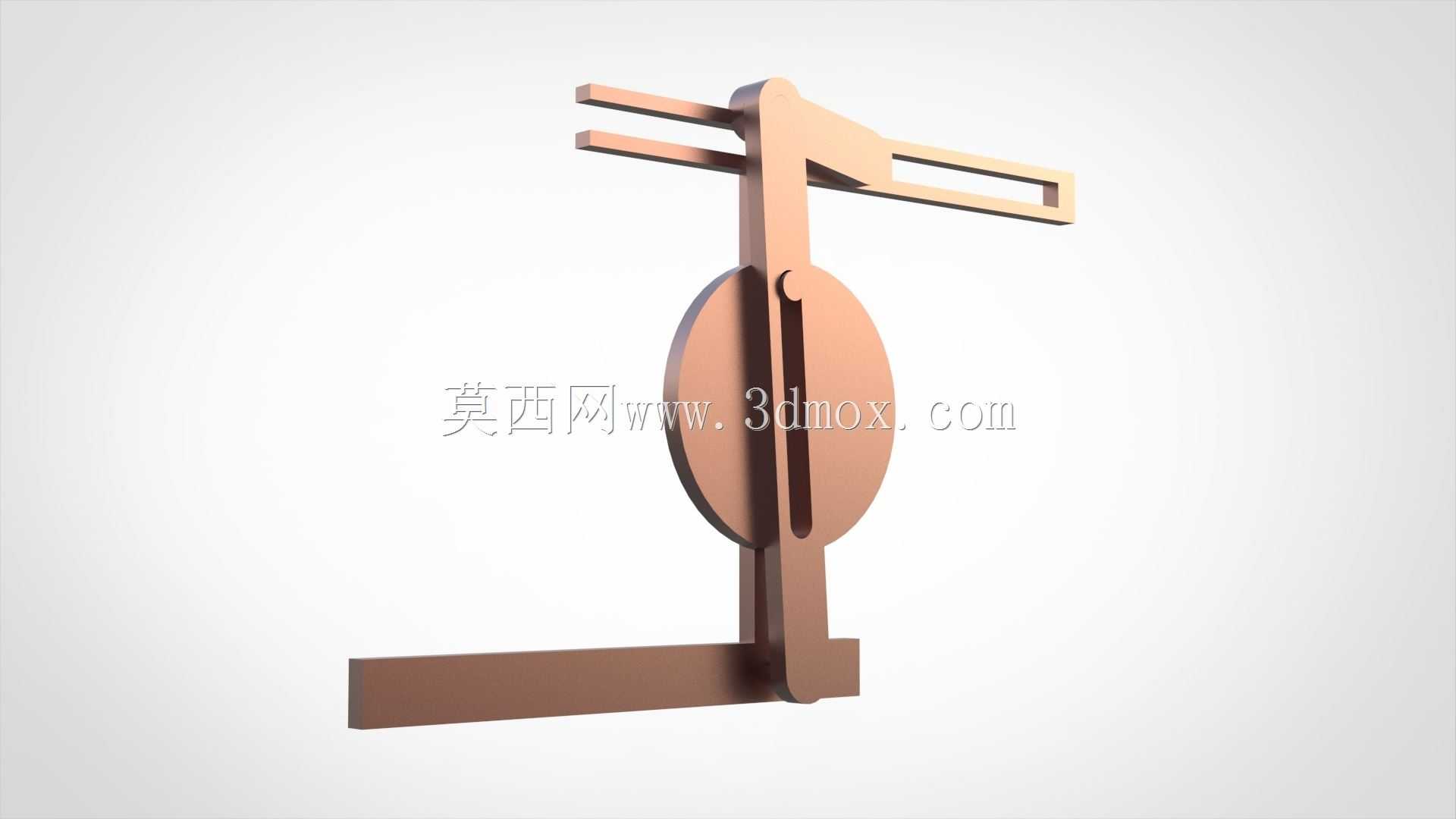

从实际功能逻辑来看，这套机构通过曲柄的连续圆周转动，驱动带滑槽的杠杆做定轴摆动，曲柄销在槽杆的直槽内滑动，将旋转输入转化为杠杆端的往复摆动输出。工作行程段曲柄对应的转角更大，杠杆摆动速度平缓，能保证执行端动作稳定，避免冲击影响作业精度；回程段曲柄对应的转角更小，杠杆能快速复位，减少无作业的空耗时间，这也是快速返回机构的核心价值所在。

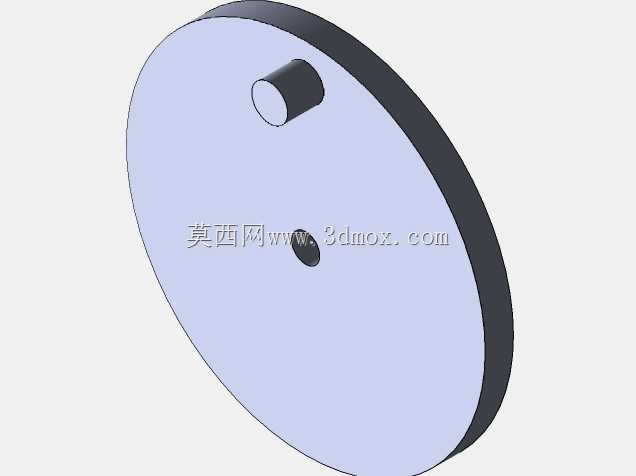

设计这套结构的时候，首先要确定的是曲柄的回转半径，这个参数直接决定了杠杆端的摆动行程范围，需要匹配执行端的实际动作距离要求，同时要核算曲柄销在槽内的滑动行程，避免出现运动干涉或者销脱出滑槽的情况。槽杆的滑槽宽度要和曲柄销的直径做间隙配合，间隙量控制在0.02-0.05mm区间，既要保证滑动顺畅无卡滞，也要避免间隙过大带来的传动冲击和回程误差。杠杆的摆动支点位置需要结合行程速比系数来计算，通常这类小型机构的行程速比系数取1.2-1.4之间，既能保证回程速度优势，也不会让机构的压力角过大导致传动效率下降。

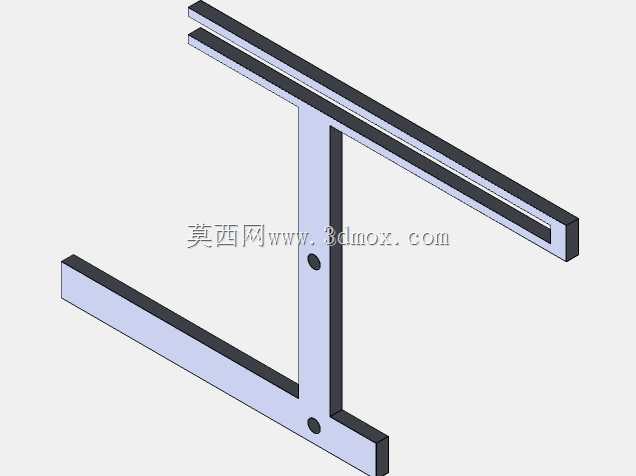

从安装边界来看，这套机构的固定支点需要做刚性安装，底座的安装平面平面度公差要控制在0.03mm以内，避免安装偏斜导致曲柄转动卡滞、槽杆偏磨的问题。曲柄的输入轴要和驱动源的输出轴保证同轴度，同轴度公差不大于0.02mm，通常会采用联轴器直连的方式连接减速电机输出端，减少传动链的间隙。槽杆和杠杆为一体化结构，材质通常选用45号钢调质处理，滑槽表面做高频淬火提升耐磨性，曲柄销选用轴承钢材质，表面硬度达到HRC58-62，降低长期往复滑动的磨损量。

实际装配过程中，需要手动盘车验证全行程的运动顺畅度，检查曲柄在0-360度回转过程中，有没有死点卡滞、槽杆和曲柄有没有干涉碰撞的情况，同时要在滑槽和曲柄销的配合面涂抹润滑脂，降低滑动摩擦阻力。机构运行过程中，工作行程的速度波动要控制在10%以内，保证执行端作业的稳定性，回程的加速度要做合理限制，避免快速复位时的刚性冲击影响机构使用寿命。这类结构相比齿轮齿条往复机构、凸轮往复机构，结构更简单，加工成本更低，维护也更方便，不需要复杂的型面加工，普通铣削设备就能完成大部分零件的加工，非常适合中小行程的中低速往复传动场景。在阀门驱动场景中，这套机构可以直接连接阀杆，通过曲柄转动带动杠杆摆动，实现阀门的缓慢开启和快速关闭，或者反向使用实现快速开启缓慢关闭，适配不同管路的工况要求，避免流体冲击对管路和密封件造成损伤。在送料工位应用时，工作行程的慢速运动可以保证物料推送到位的精度，回程快速动作能缩短送料周期，提升整线的生产效率。
