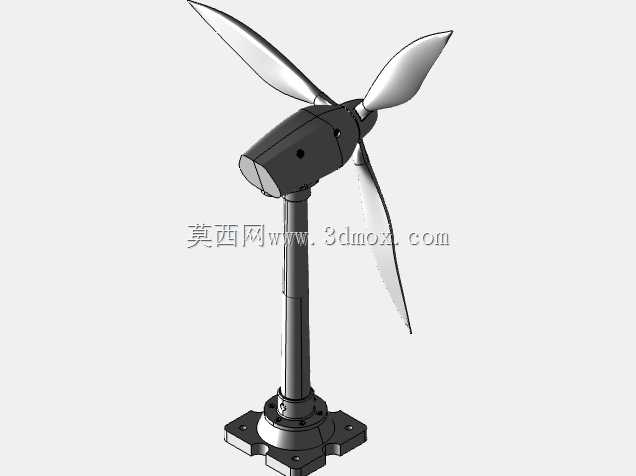

小型三叶螺旋桨式涡轮动力装置结构

　　这类小型三叶涡轮螺旋桨结构，常被应用在小型风能转换装置、微型航行动力单元、小型流体动能回收设备的核心动力端，区别于大型工业级涡轮机组，它的结构紧凑度更高，对安装空间的适配性更强，不需要预留超大的运维操作空间，在分布式小型供能场景、教学演示实验台、小型无人航行器动力段都能见到同结构的设计落地。从实际功能来看，这套结构的核心作用是将流经叶片的流体动能转化为轴系的旋转机械能，三个叶片沿轮毂周向120度均布的布局，能在保证动平衡精度的前提下，兼顾低流速下的启动性能与额定工况下的能量转换效率，相比两叶结构，它的运转振动幅度更小，对支撑结构的疲劳载荷冲击更低，相比四叶及以上的多叶结构，它的转动惯量更小，动态响应速度更快，更适合负载波动相对频繁的小型应用场景。

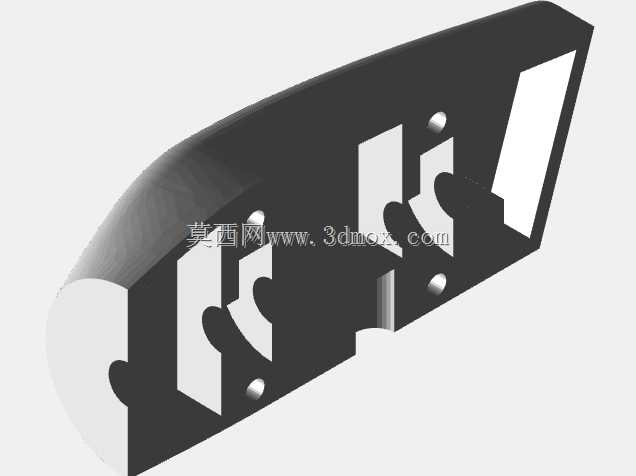

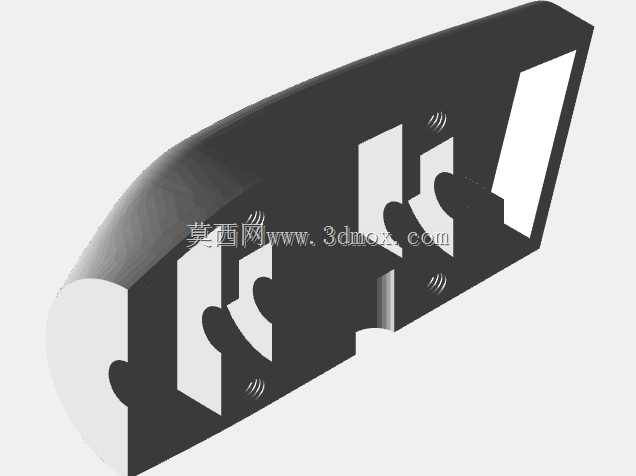

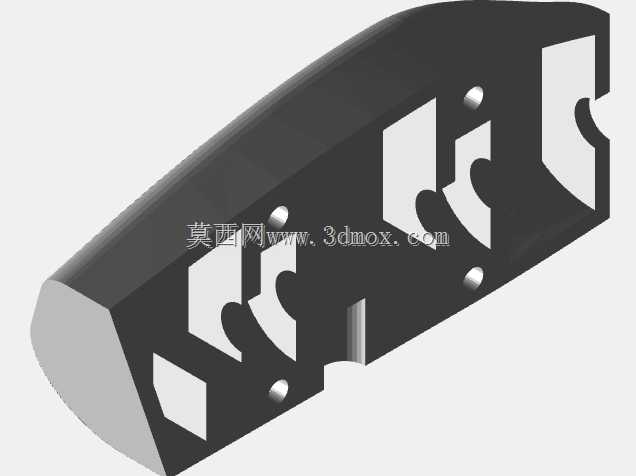

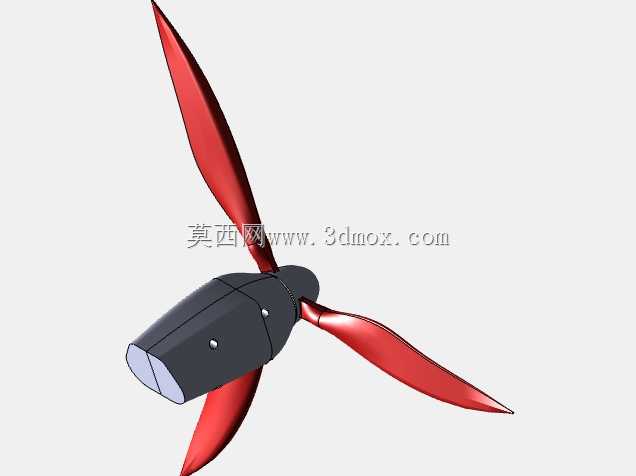

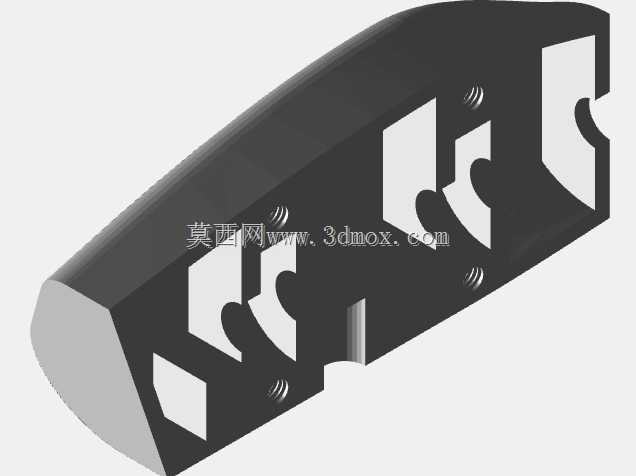

　　设计过程中首先要考虑的是叶片的翼型选型，针对不同的应用场景，如果是风能捕获场景，会选用低雷诺数下升阻比更高的低速翼型，叶片从根部到梢部的弦长、扭转角做渐变处理，根部区域弦长更大、扭转角更高，保证根部结构强度的同时适配轮毂附近的低流速区流场，梢部弦长收窄、扭转角降低，减少叶尖涡流带来的能量损失；如果是作为推进类动力结构，则会调整翼型的压力面曲率，适配高转速下的推力输出需求，同时控制叶尖线速度避免产生过大的气动噪声。轮毂部分采用分体式拼接结构，通过内置的紧固件实现与叶片根部、主轴连接端的定位锁紧，这种设计一方面降低了一体加工的工艺难度，另一方面在单个叶片出现损伤时可以单独更换，不需要整体报废整个转动组件，降低后期维护成本。

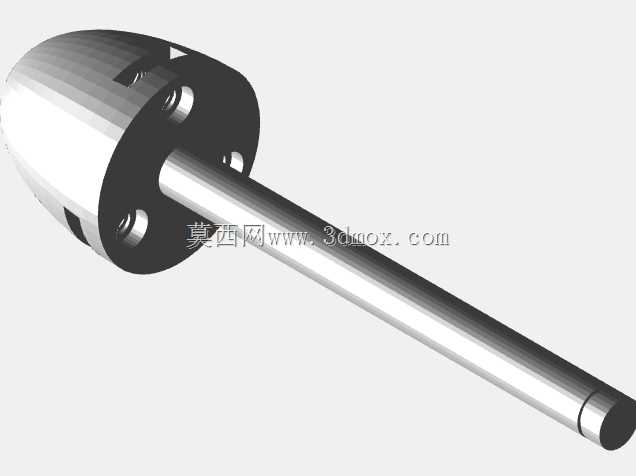

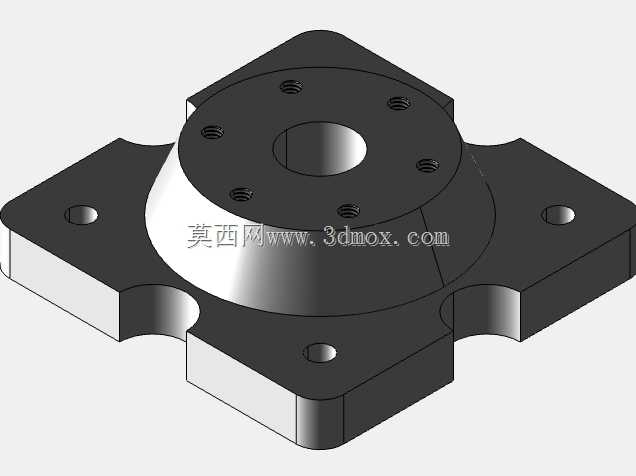

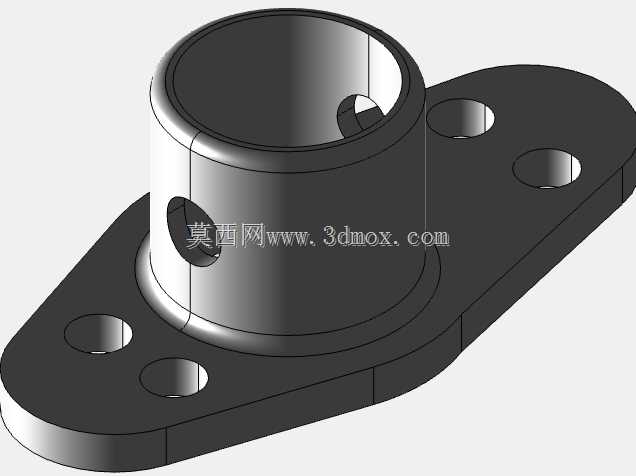

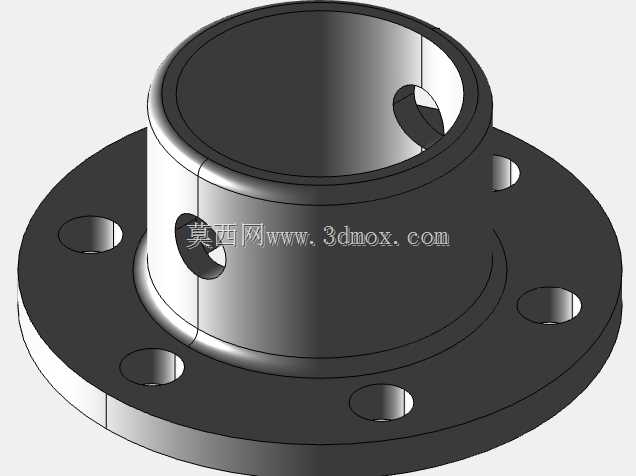

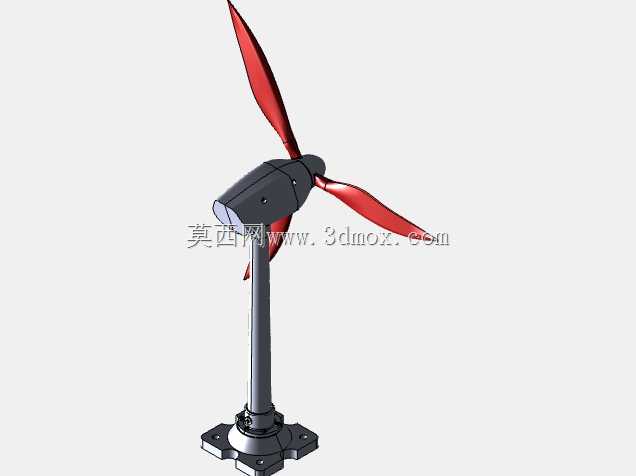

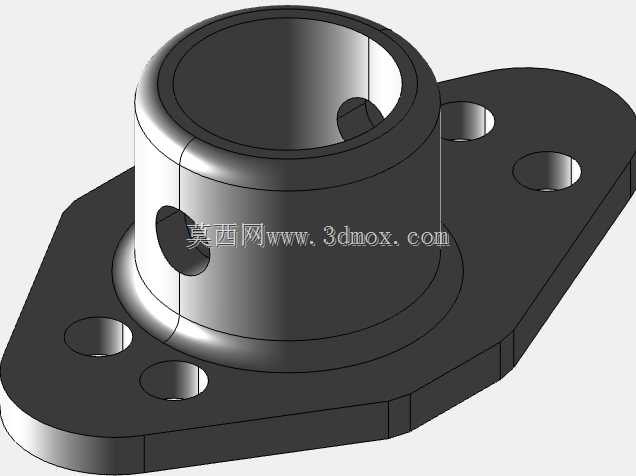

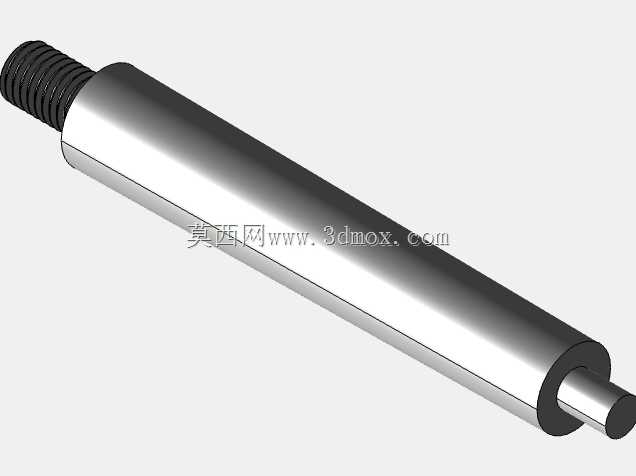

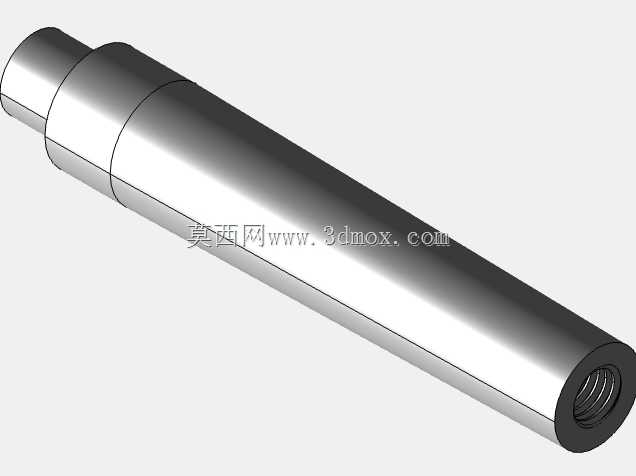

　　轮毂前端的整流罩采用流线型弧面设计，能够引导来流平滑进入叶片做功区域，减少前端扰流产生的湍流损失，整流罩与轮毂的对接面做了止口定位，保证装配同轴度，避免高速转动时出现偏心带来的振动问题。整套转动组件的安装边界需要匹配后端的支撑塔架或动力舱接口，底座部分的连接孔位需要与支撑结构的安装法兰做适配，设计时要预留足够的锁紧空间，保证连接螺栓的预紧力能够满足额定转速下的抗扭转需求，同时要核算整个转动组件的质心位置，尽量让质心落在主轴的轴线上，减少动平衡校正的工作量。支撑结构的设计需要考虑转动组件的倾覆力矩，尤其是在流体来流方向不稳定的场景下，塔架或机舱的连接部位要做加强筋处理，避免长期交变载荷下出现结构疲劳开裂。

　　在加工适配性上，这套结构的叶片可以通过3D打印实现小批量快速试制，验证翼型气动性能后，量产阶段可以采用CNC加工或者复合材料模压成型，轮毂和整流罩部分既可以采用铝合金车铣加工满足高强度使用需求，也可以采用工程塑料注塑成型降低成本，适配不同成本预算的应用场景。实际装配时需要先对单个叶片做重量配平，保证三个叶片的重量差控制在允许范围内，再将叶片与轮毂组装后做整体动平衡测试，根据测试结果在轮毂指定位置添加配重块，避免高速运转时产生过大的振动传递到支撑结构，影响整套设备的使用寿命。在流场适配方面，三叶结构的扫风面积与整体直径的比值经过优化，不会因为叶片过密产生流道堵塞，也不会因为叶片过疏导致能量捕获效率不足，在额定流速下能够保持稳定的转速输出，不会因为小幅的流速波动产生明显的转速跳变，对后端连接的发电模块或者传动模块的冲击更小。结构的密封设计也需要重点考虑，如果是应用在户外或者水下场景，轮毂与主轴的连接部位需要加装旋转密封圈，避免水汽或者杂质进入轴承部位，加剧转动副的磨损，整流罩与轮毂的拼接缝隙可以打密封胶做填充处理，提升整体的防护等级。
