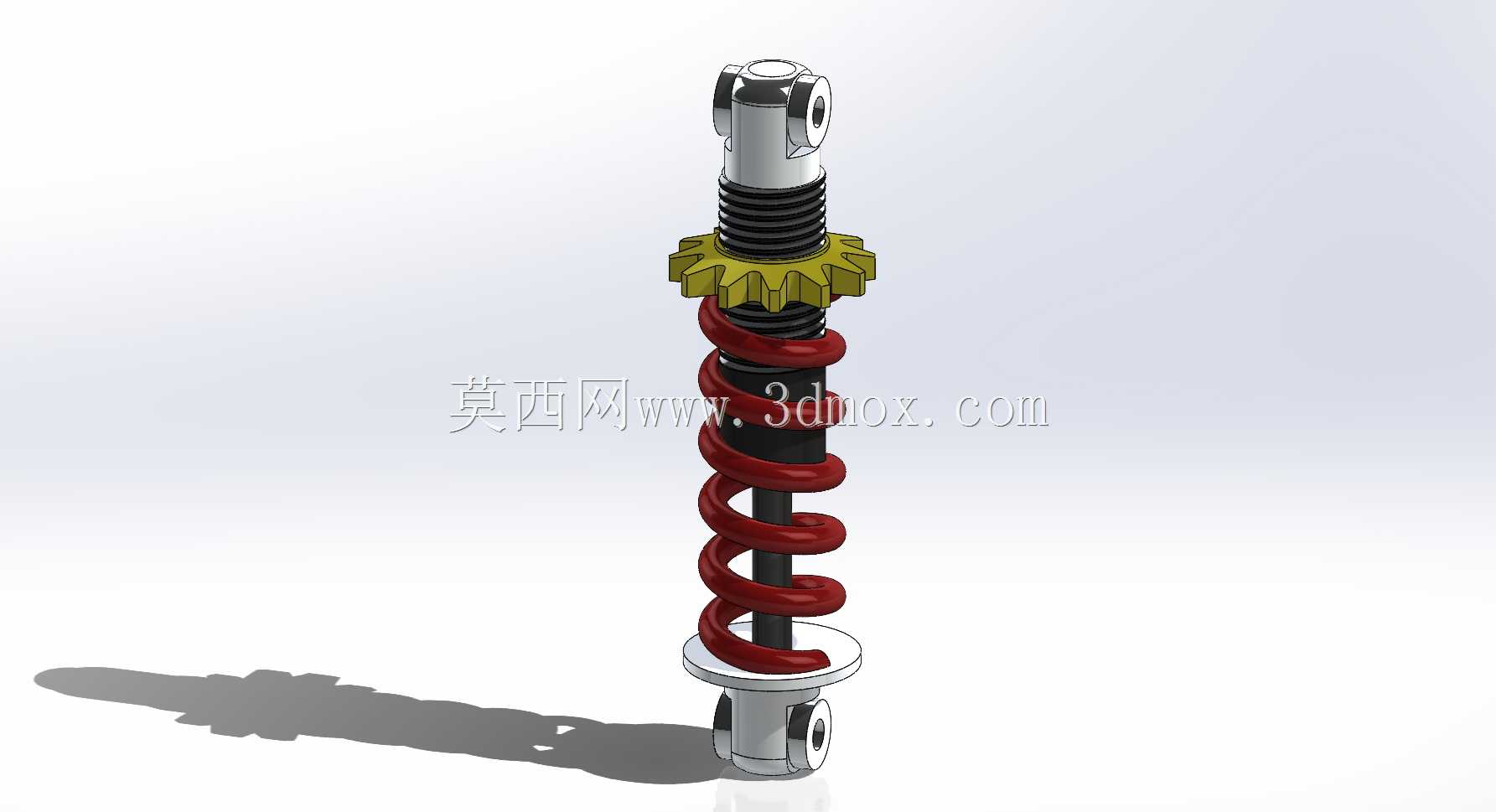

带调节齿圈的圆柱螺旋弹簧减震结构

日常做设备结构选型时，减震部件的匹配度直接决定整套机构的运行稳定性与使用寿命，这款带调节齿圈的圆柱螺旋弹簧减震结构，适配场景覆盖乘用车辆悬挂系统、工业自动化设备的振动隔离工位、小型工程机械的操作端缓冲模块，甚至部分精密检测平台的被动隔振改造也能通过参数调整后适配。从实际功能逻辑来看，这套结构核心是通过螺旋弹簧的弹性形变吸收外部传导的冲击动能，配合内部阻尼杆的往复阻尼作用，将冲击产生的动能转化为热能耗散，避免冲击能量直接传递到设备主体或者驾乘端，既可以降低设备运行过程中的结构疲劳损耗，也能大幅提升操作端的平稳性。

设计层面没有采用复杂的集成式结构，而是走模块化拆分的思路，上下两端的铰接安装座分别预留了标准销孔，安装时可以直接通过圆柱销与对应安装位的耳板铰接，不需要额外做焊接或者定制转接件，适配不同安装角度的铰接需求，避免安装过程中出现额外的装配应力。中间的螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧线径、中径、有效圈数的参数匹配常规中小载荷的减震需求，弹簧上下端都做了磨平处理，保证和上下支撑座的贴合面受力均匀，不会出现偏载导致弹簧侧弯失效的问题。弹簧上端特意设置了一圈带外齿的调节齿圈，齿圈和阻尼杆外壁的螺纹段配合，旋转齿圈就能调整弹簧的预压缩量，现场调试时不需要拆解整套结构，只需要用卡箍类工具卡住齿圈旋转，就能根据实际载荷情况调整减震器的初始刚度，适配不同载荷工况下的减震需求，比如车辆空载和满载时的减震硬度差异，或者工业设备不同加工重量下的隔振需求，都能通过这个调节结构快速适配，大幅降低现场调试的工作量。

从安装边界来看，上下铰接孔的中心距在自由状态下符合常规同载荷等级减震器的安装尺寸，替换现有设备上的同规格减震部件时不需要改动原有安装位的结构，直接销接固定即可；整体外径控制在合理范围内，不会和周边的车架结构、设备机架部件产生运动干涉，减震器做往复伸缩运动时，弹簧的外径、调节齿圈的外径都在设计包络范围内，预留了足够的安全间隙。阻尼杆的表面做了硬化处理，往复运动过程中的耐磨性能满足长期高频往复的使用需求，上下铰接座的孔位都做了衬套安装位，可以加装橡胶衬套或者铜衬套，进一步降低铰接位置的磨损和传动噪音。

实际工程应用中，这类减震结构最容易出现的问题就是弹簧偏载、阻尼杆卡滞、预紧力调整不便，这套结构在设计时特意将弹簧的导向座和阻尼杆做了同轴度约束，弹簧伸缩过程中全程沿着阻尼杆的轴向运动，不会出现径向偏移；调节齿圈的齿形做了防滑设计，调整时不容易打滑，调整到位后齿圈和上端支撑座的端面贴合，不会因为长期振动出现预紧力松动的问题。下端的弹簧支撑座做了翻边结构，能限制弹簧的最大压缩量，避免冲击载荷过大时弹簧被压并导致刚性冲击，给整套结构提供了最后一级的机械保护，哪怕瞬间冲击超过设计载荷，也不会出现弹簧过度变形导致的结构损坏。
