参数化正时滑轮传动结构设计

在同步传动系统的设计选型环节，正时滑轮是保障传动比精准、无滑差传动的核心部件，这类带轮普遍应用在需要严格相位匹配的动力传递场景中，比如内燃机配气机构、自动化输送线的同步驱动单元、精密检测设备的进给传动组，甚至部分办公自动化设备的走纸传动结构里，都能看到这类轮体的应用。和普通平带轮、V带轮不同，正时滑轮依靠轮齿与同步带齿槽的啮合实现动力传递，不存在弹性滑动带来的传动比偏差，能够在长周期运行中维持稳定的相位同步精度，这也是它在高精度传动场景中无法被替代的核心原因。

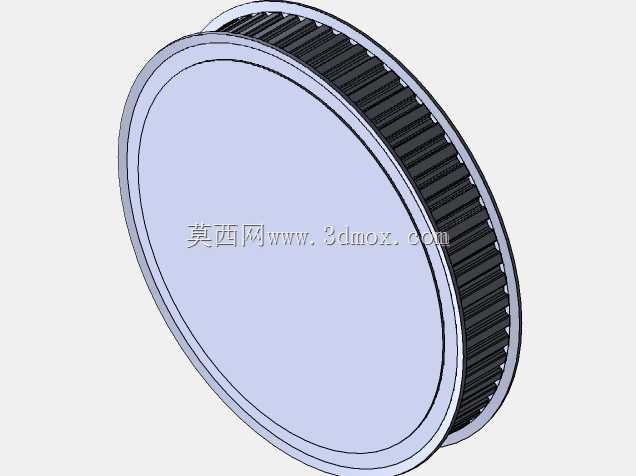

从实际设计逻辑来看，这款参数化正时滑轮的建模思路完全围绕工程落地的适配性展开，首先是轮齿部分的参数化驱动，建模时将齿形参数、节圆直径、齿顶圆直径、轮缘宽度、轮毂安装孔径、键槽尺寸都设置为可变量，设计人员只需要根据选型的同步带型号、传递扭矩大小、安装轴径参数调整对应变量，就能快速生成适配不同工况的轮体模型，不需要重复从零开始绘制齿形，能大幅缩短传动系统的设计迭代周期。轮体的齿形采用标准渐开线齿廓拟合，齿侧间隙控制在合理公差范围内，既能够保证和同步带啮合时无卡滞，也能避免间隙过大带来的传动回程误差，齿顶部分做了微小的倒角处理，防止同步带在安装、运行过程中被轮齿锐边割伤，延长同步带的使用寿命。

轮体的结构设计充分考虑了不同安装场景的边界要求，轮缘部分的宽度比匹配的同步带宽度宽出2-3mm，避免同步带在运行过程中出现跑偏、脱齿的问题，轮缘两侧设置有挡边，挡边高度根据带轮直径做对应匹配，能够对同步带形成可靠的轴向限位，即使在传动中心距较大、带体存在轻微抖动的工况下，也能防止带体从轮槽中脱出。轮毂部分的长度根据安装轴的受力情况设计，当传递扭矩较大、轮体受力载荷较高时，可通过参数调整加长轮毂长度，增大轴与孔的配合接触面积，降低配合面的比压，避免长期运行出现轴孔配合松动的问题；轮毂上的键槽采用标准平键槽尺寸设计，可根据传递扭矩的大小选择对应规格的平键，保证扭矩传递的可靠性，部分轻载场景下也可通过参数调整将键槽结构替换为顶丝固定结构，适配小载荷、低转速的简易安装需求。

从安装边界来看，这款正时滑轮的轴向安装尺寸、径向回转尺寸都可以通过参数化调整适配不同的安装空间，设计时在轮体腹板位置预留了减重结构的调整空间，当轮体直径较大、转速较高时，可通过参数设置在腹板上添加均匀分布的减重孔，既能够降低轮体自身重量，减少转动惯量，也能在高速运行时降低风阻带来的功率损耗，同时减重孔采用对称分布设计，能够保证轮体的动平衡精度，避免高速运行时出现振动、噪音过大的问题。轮体的所有加工面都标注了合理的公差配合要求，轴孔采用基孔制过渡配合，既能够保证轮体与轴的同轴度，也方便现场安装拆卸；齿面的粗糙度要求控制在合理范围内，降低齿面与同步带的摩擦损耗，同时轮体的端面、挡边位置都设置了装配基准面，方便安装时找正轮体的轴向位置，保证两个配对带轮的端面共面，避免同步带运行时出现偏磨。

在实际工况适配中，这款参数化正时滑轮可以覆盖从轻载的精密仪器传动到大载荷的动力传动场景，设计人员只需要根据传递功率、转速、传动比要求调整对应的参数，就能快速生成符合设计要求的轮体模型，不需要反复核对齿形参数、重新绘制轮体结构，能够有效提升传动系统的设计效率。同时模型的结构完全符合实际加工工艺要求，不存在无法加工的异形结构，轮体的所有转角位置都做了合理的工艺倒角，既能够去除加工毛刺，也能避免热处理过程中出现应力集中导致的轮体开裂问题，不管是采用铝合金加工用于轻载高速场景，还是采用45号钢淬火处理用于大载荷传动场景，这个参数化模型都能快速调整出适配的结构尺寸，满足不同工况的使用需求。
