参数化可调缸径气动执行气缸结构

　　在自动化生产线的气动回路设计中，气缸作为最基础的直线执行元件，其选型匹配直接决定了整套工装夹具、输送机构的动作可靠性，常规标准气缸的缸径、杆径、安装距都是固定系列值，遇到非标准推力需求、紧凑安装空间的工况时，往往需要反复核对样本参数，甚至定制非标缸体，拉长设计周期。这款参数化气缸的设计逻辑，就是从工程选型的实际痛点出发，把推力计算、尺寸联动的逻辑嵌入到模型的参数关系中，不需要逐个零件修改尺寸，只需要在参数方程中输入实际工况需要的输出力值、供气压力值，模型就能自动完成缸筒内径、活塞杆直径、端盖连接尺寸、拉杆长度的联动更新，所有配合面的尺寸公差、安装孔位都会同步匹配，不会出现改了缸筒忘了改端盖密封槽的低级错误。

　　从实际应用场景来看，这类参数化气缸模型可以覆盖轻工包装、电子装配、小型机床上下料等多个领域的气动执行需求，比如在PCB板插装工位的短行程压紧机构里，需要的压紧力不大但安装空间极度受限，就可以通过参数调整缩小缸径、缩短拉杆长度，直接生成适配狭小安装空间的气缸结构；而在小型工件的冲压铆接工位，需要更大的输出推力，就可以输入对应的力值参数，自动放大缸径、匹配更粗的活塞杆和更高强度的拉杆，不需要重新从零开始绘制每个零件。

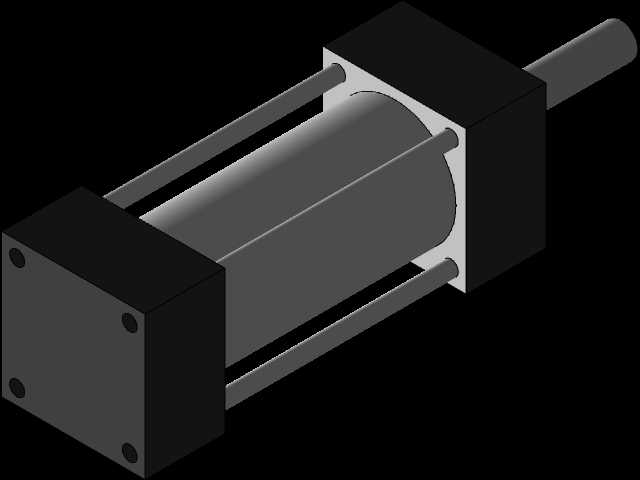

　　从结构设计细节来看，这款气缸采用经典的拉杆式双作用结构，前后端盖通过四根平行拉杆拉紧固定，缸筒内壁为光滑密封面，活塞位于缸筒内部，双密封圈结构保证前后腔的气密性，活塞杆从前端盖中心穿出，端盖内嵌导向套和防尘圈，既保证活塞杆的直线运动精度，又能阻挡车间环境里的粉尘、切削液进入缸筒内部磨损密封件。安装边界方面，模型预留了标准化的安装接口，端盖的四个角位置设置了通孔式安装孔，可以直接通过螺栓固定在设备安装板上，也可以根据实际安装需求调整孔位的间距、孔径参数，活塞杆的伸出端可以适配外螺纹、内螺纹、扁头连接等多种接头形式，参数调整时连接尺寸会随杆径自动更新，不需要额外校核连接强度。在建模逻辑上，所有零件的尺寸都通过全局参数做了关联约束，缸筒的壁厚会根据缸径大小、供气压力自动计算调整，保证缸筒的强度满足耐压需求，不会出现缸径放大后壁厚不够导致缸筒变形的问题；拉杆的直径会根据总拉力自动计算，端盖的厚度、密封槽的尺寸也会随缸径做对应匹配，甚至活塞上的密封圈槽宽、槽深都会随活塞直径自动适配标准密封圈的尺寸规格，整个模型没有冗余的特征，每个结构尺寸都有对应的工程计算逻辑支撑，不是单纯的外观建模。

　　对于结构设计从业者来说，这类参数化模型可以大幅提升非标设计的效率，以往做气动机构设计时，选好气缸型号之后还要逐个绘制三维模型、核对安装尺寸，现在只需要输入工况参数就能直接生成完整的气缸装配体，直接导入到设备总装中做干涉检查、安装空间校核，不需要反复调整尺寸。从实际使用的角度出发，这种参数化设计的气缸还可以直接对接后续的工程图生成，模型尺寸更新之后，工程图的尺寸标注、BOM清单都会自动更新，减少了手动改图的出错概率，尤其适合多规格小批量的非标设备设计场景，不需要为每一种推力规格的气缸单独建库，一个参数化模型就能覆盖常用的缸径系列，满足大部分常规气动执行机构的设计需求。
