民用航空涡扇喷气发动机结构设计方案

项目分类:发动机 发布时间:2025-09-16 ID:1074518
  • 民用航空涡扇喷气发动机结构设计方案
  • 民用航空涡扇喷气发动机结构设计方案
  • 民用航空涡扇喷气发动机结构设计方案
  • 民用航空涡扇喷气发动机结构设计方案

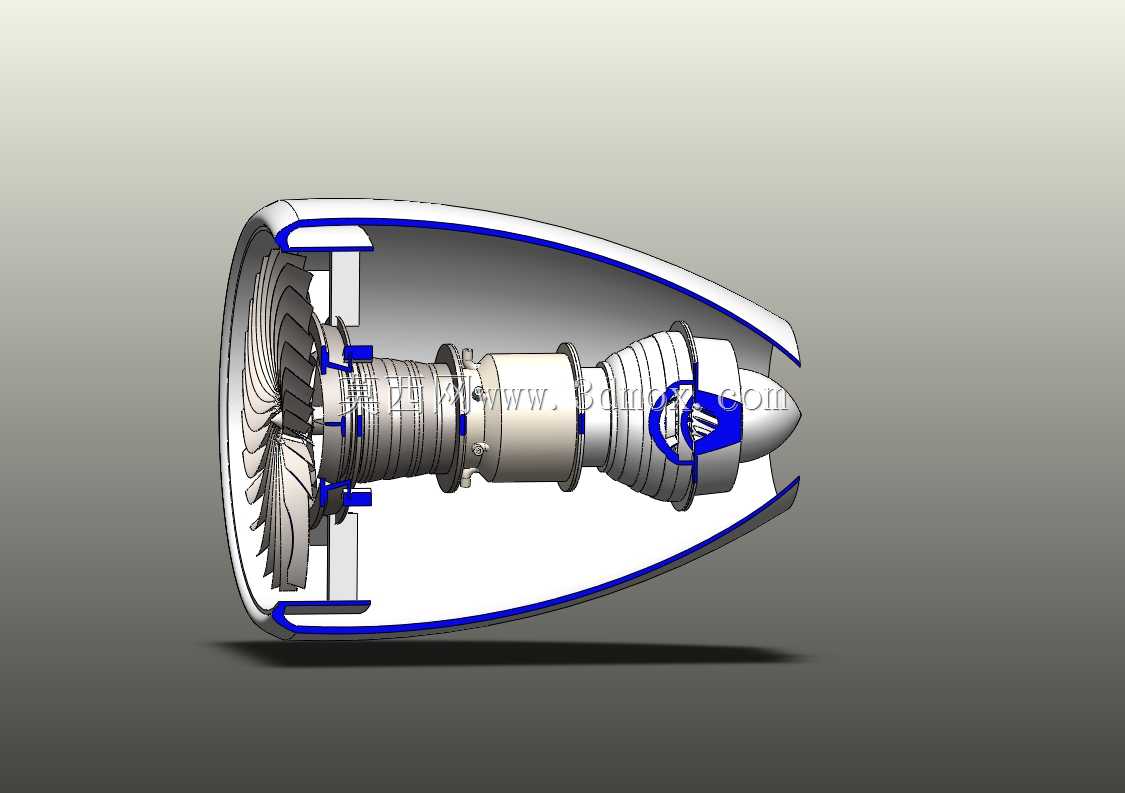

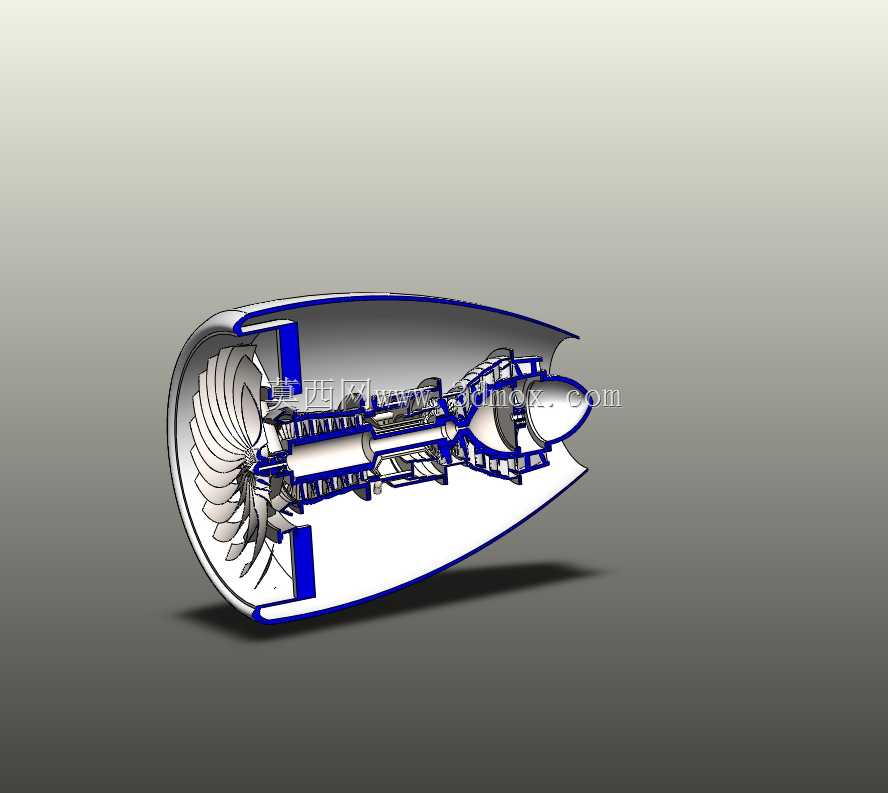

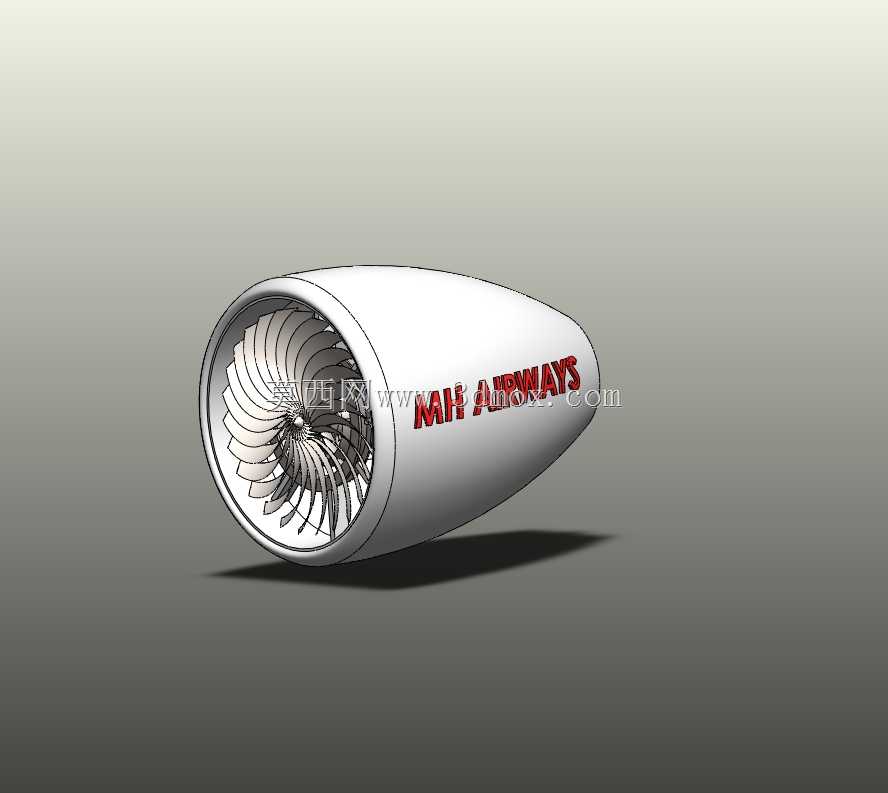

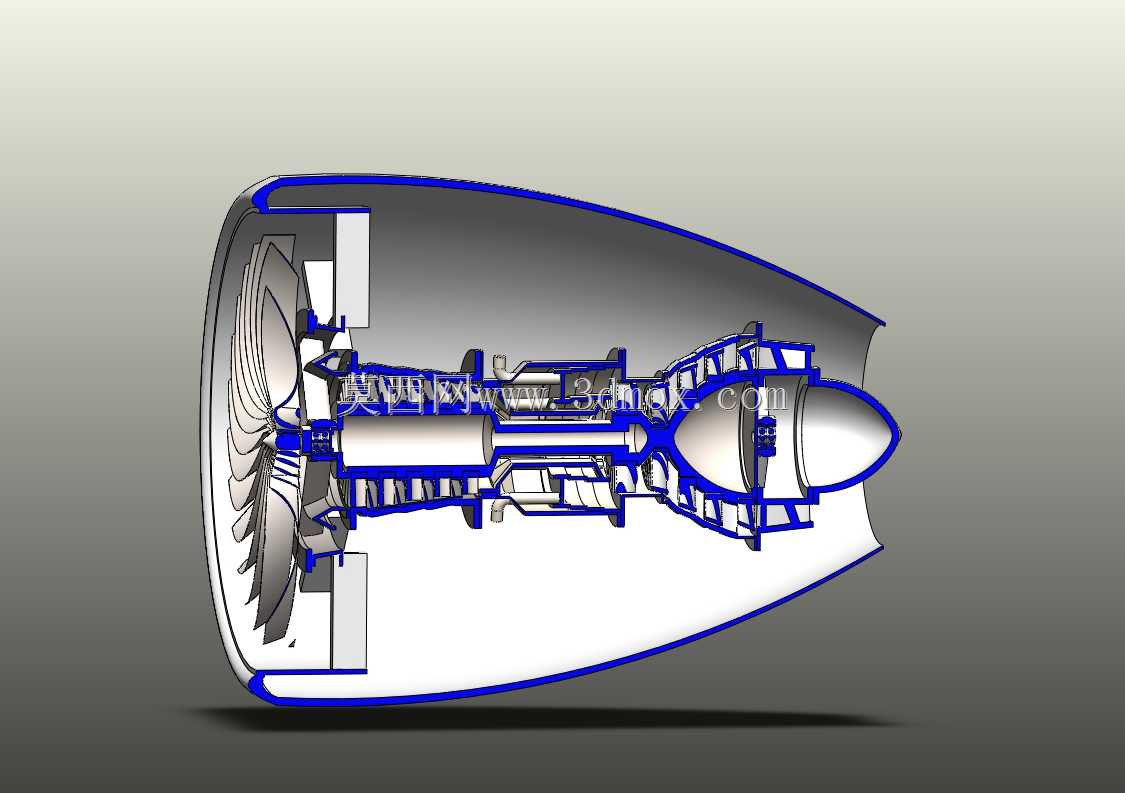

在航空动力装备的研发体系中,涡扇喷气发动机是当前民用干线客机、大型军用运输机的核心动力来源,其设计水平直接决定飞行器的航程、载荷能力与燃油经济性。本次完成的涡扇发动机结构设计,围绕110公斤级推力输出指标展开,核心匹配小型通航飞行器、无人机动力试验平台的装机需求,可覆盖亚音速飞行工况下的持续推进作业,适配0.6-0.8马赫的常规巡航速度区间。

从整机安装边界来看,设计阶段严格控制了整机径向尺寸与轴向长度,进气道唇口采用流线型钝头设计,避免大迎角飞行工况下出现进气道喘振,同时保证进气气流均匀进入压气机段,降低气流畸变带来的叶片振动风险。整机外壳采用分段式拼接结构,分为进气机匣、压气机机匣、燃烧室机匣、涡轮机匣与尾喷管段,各段之间通过法兰边配合定位销完成装配,既满足后期维护拆解的需求,也能保证机匣整体的同轴度公差,避免转动件与静子件发生刮碰。

核心压气机段采用五级轴流式布局,这一设计是在权衡压比、结构重量与加工难度后确定的方案:五级轴流压气机可实现满足推力需求的空气压缩比,相比离心式压气机更适合大流量进气工况,同时各级叶片采用扭转叶型设计,沿叶高方向调整安装角,匹配不同半径处的气流速度三角形,减少叶尖涡流损失,提升压气机整体效率。设计过程中重点规避了气流模拟的常见误区,没有过度追求极致压比而牺牲喘振裕度,保证在不同飞行高度、油门工况下,压气机都能稳定工作,不会出现气流分离导致的失速问题。

燃烧室段采用环形燃烧室结构,相比分管燃烧室拥有更均匀的出口温度场,能够降低涡轮叶片承受的热冲击,延长热端部件的使用寿命。火焰筒壁面设计了多排冷却气膜孔,引入压气机出口的高压冷空气在壁面形成隔热层,控制壁面温度在材料耐受范围内,无需采用过于复杂的单晶叶片材料即可满足小型发动机的寿命要求,降低了加工制造成本。

涡轮段采用高低压涡轮同轴布局,高压涡轮驱动压气机转动,低压涡轮连接风扇段,实现内外涵道的气流分流:外涵道气流直接排出产生部分推力,内涵道气流进入燃烧室燃烧后驱动涡轮,再从尾喷管加速排出,这种分涵设计能大幅提升亚音速工况下的推进效率,降低燃油消耗率,相比纯涡喷发动机可减少三成以上的油耗,非常适合长航时飞行场景。

尾喷管采用收敛型结构,适配亚音速飞行的排气需求,喷管内壁做了流线型过渡,减少排气阻力,同时喷管与涡轮后机匣采用快拆结构,可根据试验需求更换不同构型的喷管,比如带加力燃烧室的喷管段,满足超音速工况的试验验证需求。整机的支撑结构采用三点式支撑布局,前支撑位于压气机前端,中间支撑位于压气机与涡轮之间,后支撑位于涡轮后端,三个支撑点共同承担转子的径向与轴向载荷,配合角接触球轴承承受轴向推力,保证转子在高转速下的运转稳定性,将转子振动幅值控制在允许范围内。

在设计细节上,叶片根部采用燕尾型榫头连接,与轮盘上的榫槽配合,既保证连接强度,也方便叶片的单独更换,降低维护成本。机匣上预留了传感器安装接口,可安装转速传感器、温度传感器、压力传感器,用于试验阶段的性能参数采集,方便调试阶段调整供油规律与压气机导叶角度,匹配最优的工作点。整机的重量控制也是设计重点,在保证结构强度的前提下,机匣采用薄壁结构,非承力部位做了减重槽设计,将整机推重比控制在合理区间,满足小型飞行器的装机重量要求。

从应用场景拓展来看,该结构不仅可作为小型通航飞机的动力方案,也可作为航空教学的演示模型,帮助从业者理解涡扇发动机的气流路径、部件配合关系与工作原理,也可作为动力改装的基础原型,通过调整压气机级数、燃烧室尺寸、涡轮叶片构型,衍生出不同推力等级的动力单元,适配不同吨位的飞行器需求。设计过程中充分考虑了加工工艺性,所有叶片型面都可通过五轴铣削加工完成,机匣类零件采用常规车削、铣削工艺即可加工,无需特殊的定制化工艺装备,降低了原型机的试制成本,缩短研发周期。
