高超声速飞行器用冲压喷气动力装置结构

在高超声速飞行器研发、航空航天推进系统教学以及高速空气动力学仿真验证场景中，冲压喷气动力装置的结构还原度直接决定了概念验证、教学演示以及仿真计算的可信度。不同于带压气机的涡轮类喷气动力装置，冲压发动机依靠飞行过程中迎面进入进气道的高速气流完成减速增压，不需要额外设置旋转压缩部件，整体结构更简洁，高速飞行状态下的推进效率优势明显，是Ma3以上速度区间飞行器的核心动力选型方向之一。

从实际用途来看，这类动力装置既可以作为高超声速巡航飞行器、靶弹、高速探测平台的主动力单元，也可以作为航天运载器起飞后的助推级动力补充，在3-6马赫的飞行速度区间内，其推重比表现远优于常规涡轮喷气发动机，同时结构复杂度更低，维护成本更可控，适合长周期高速巡航任务的动力需求。在教学场景中，完整的冲压发动机结构模型可以帮助学习者直观理解进气道激波压缩、燃烧室掺混燃烧、尾喷管膨胀加速的完整工作流程，弥补平面原理图无法展示的空间结构关系。

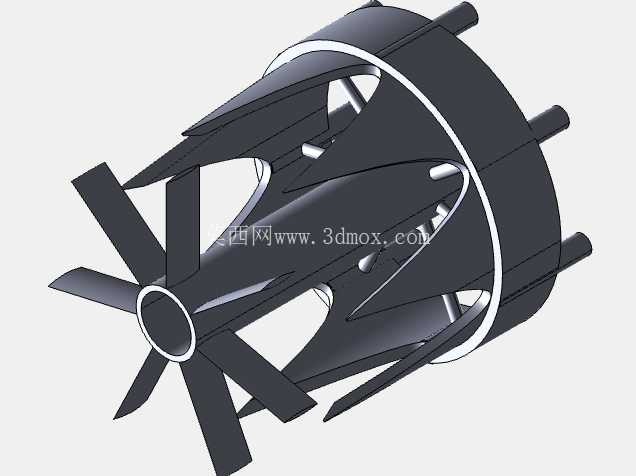

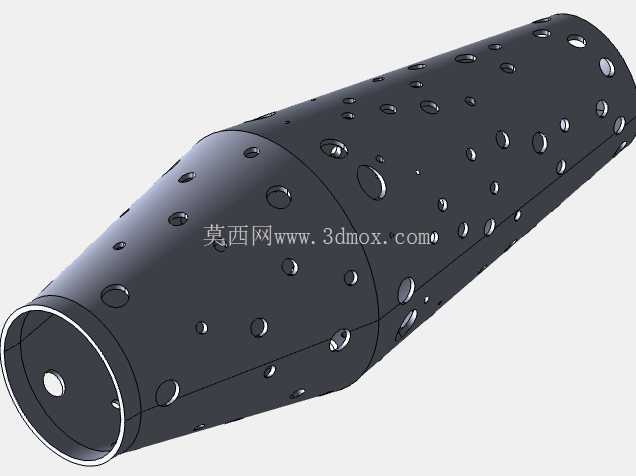

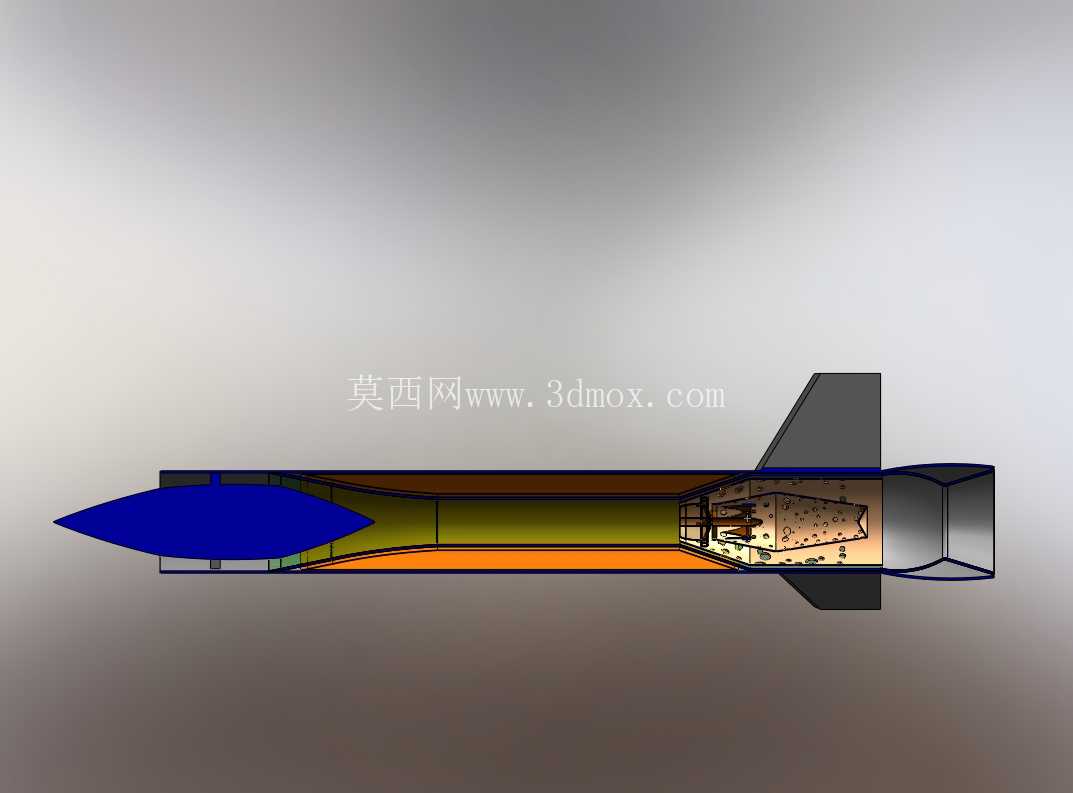

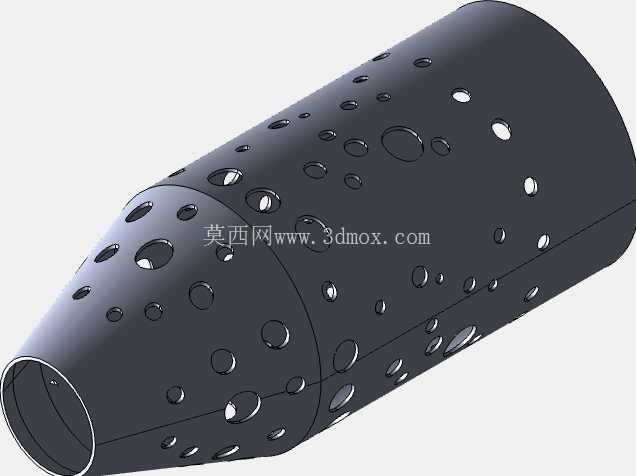

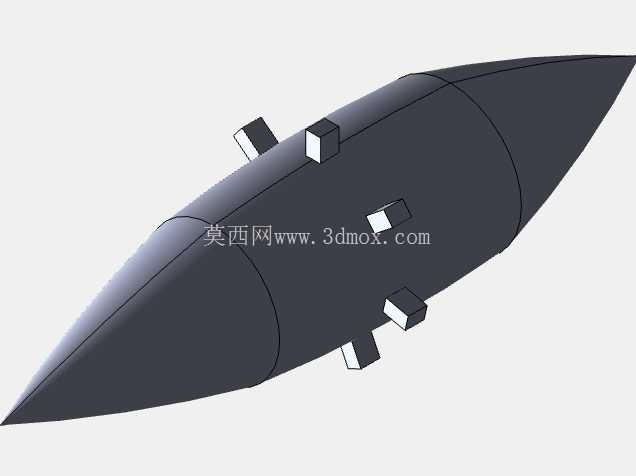

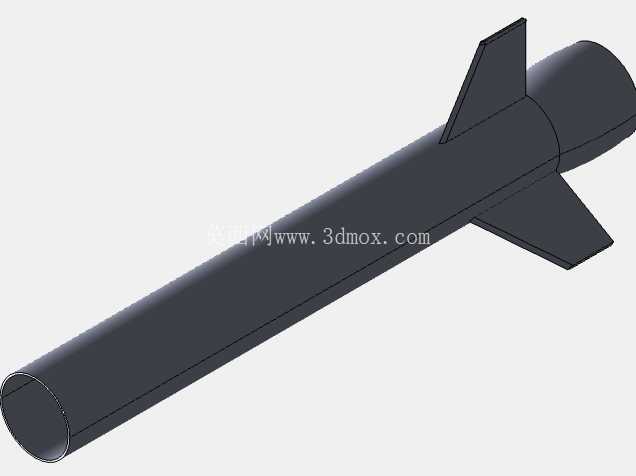

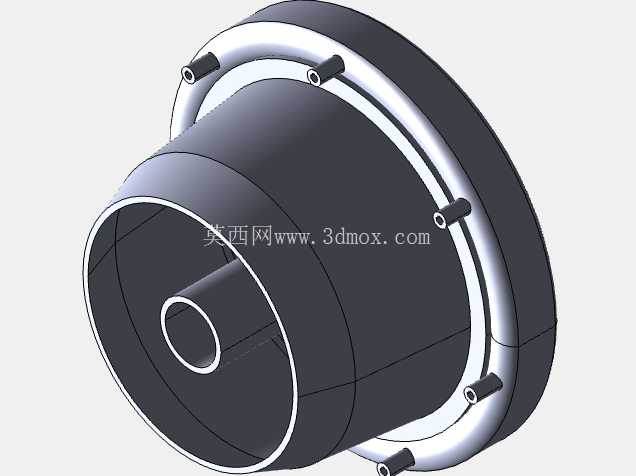

本次还原的冲压喷气动力结构，在设计阶段优先匹配高速飞行状态下的气动载荷分布：头部采用流线型尖锥构型，锥角经过多轮气动仿真迭代，能够在高速来流条件下形成稳定的斜激波系，对进入进气道的气流完成第一道减速增压，同时降低头部迎风面的压差阻力。进气道采用环形中央进气布局，进气口截面与弹身轴线同轴，能够保证不同飞行迎角下的进气均匀性，避免侧滑状态下出现进气畸变导致的燃烧室工作不稳定。燃烧室段采用等直段加缓扩段的组合构型，内壁预留了火焰稳定器的安装卡槽，能够在高速气流中形成局部低速回流区，保证燃油与空气的充分掺混燃烧，避免出现火焰吹脱问题。尾段设置了四片呈X型布局的稳定尾翼，翼面与弹身采用一体化连接结构，翼型选用对称菱形翼型，既能够保证高速飞行下的航向稳定性，又能尽可能降低翼面的摩擦阻力与波阻。

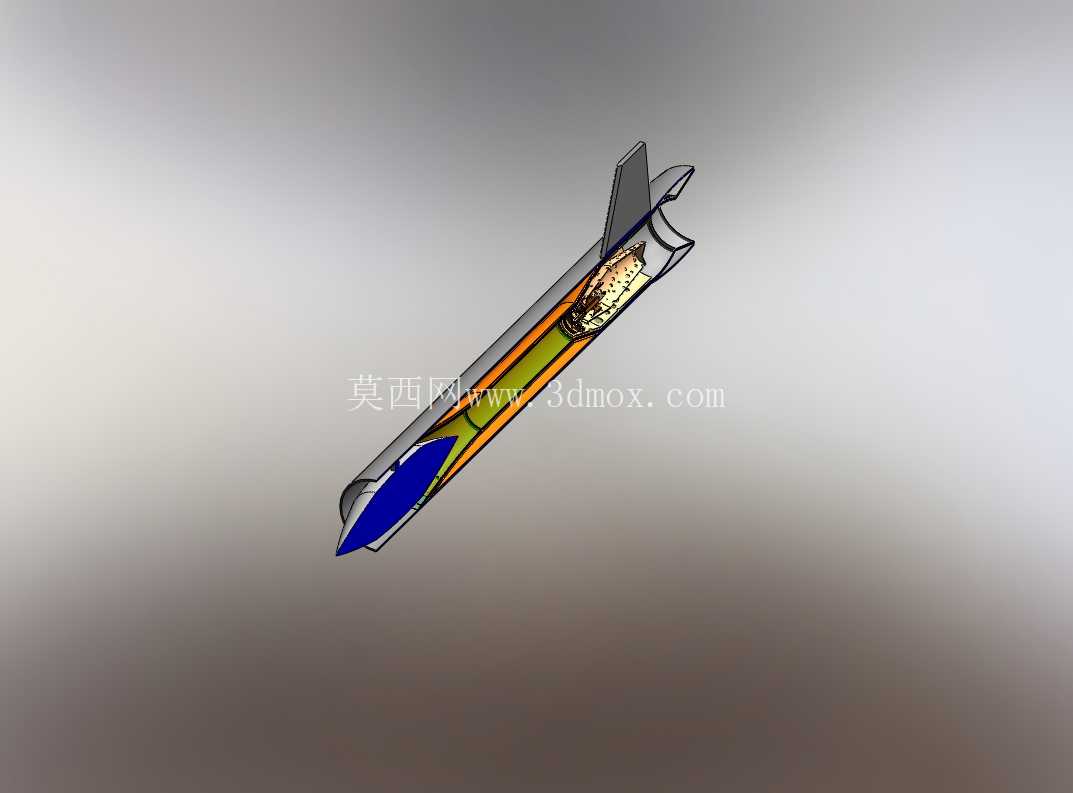

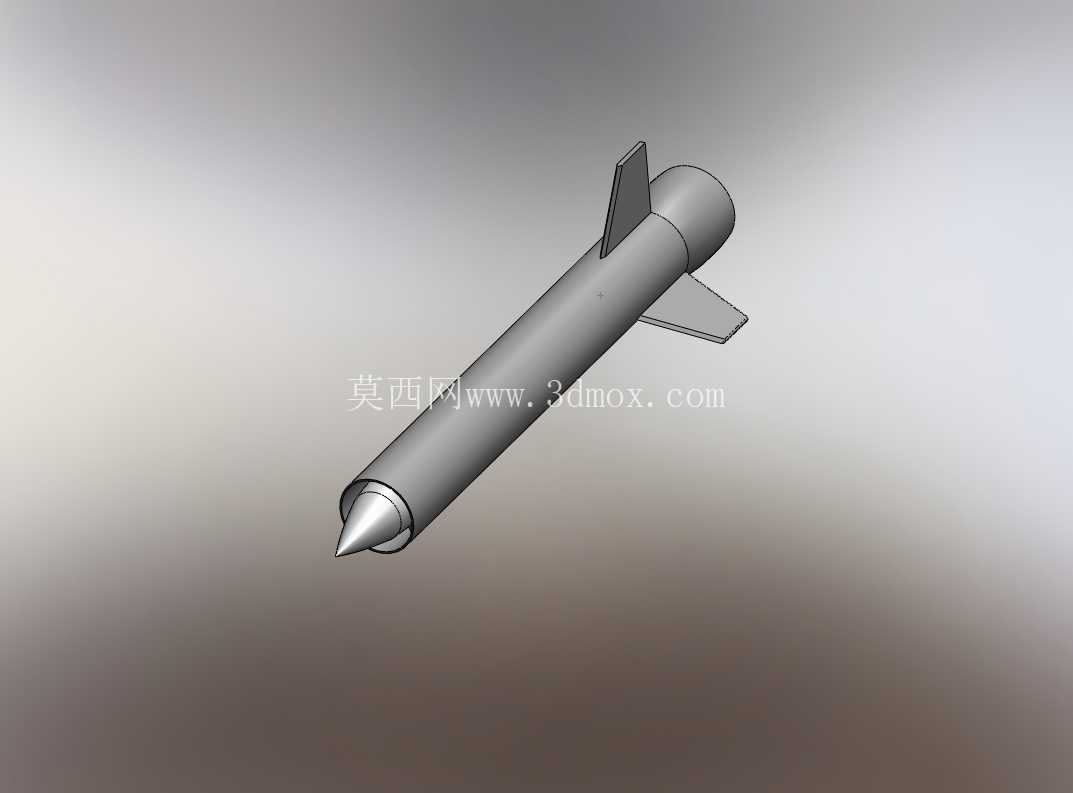

从安装边界来看，该动力装置整体采用回转体构型，主体为等直径圆柱段，最大外径尺寸适配常规高速飞行器的弹身安装空间，不需要对机身进行额外的修形适配；头部尖锥段与主体圆柱段采用同轴定位止口连接，安装时可以通过止口保证同轴度误差控制在气动设计允许范围内，避免出现进气道气流偏斜。尾翼的安装位置距离尾喷管出口预留了足够的热防护距离，避免喷管排出的高温燃气直接冲刷翼面根部，降低热防护设计的难度。整体结构的组件划分完全按照实际加工装配逻辑拆分，进气道、燃烧室、尾喷管、稳定翼均为独立可拆分单元，既可以单独开展单个部件的性能仿真，也可以组装完成后开展整机级的气动与热力耦合计算。

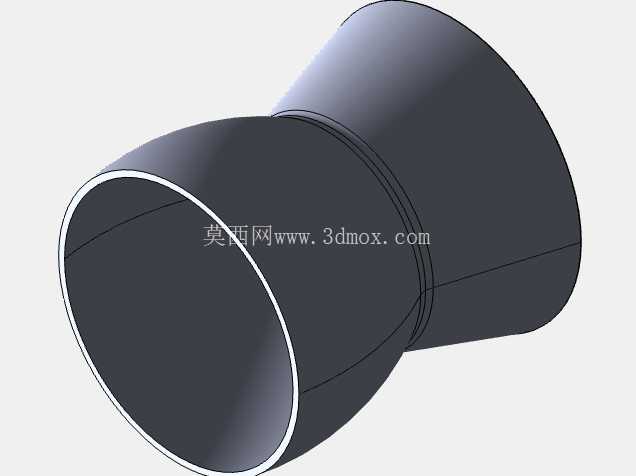

在结构细节处理上，所有外露棱角均做了小半径倒圆处理，既符合高速飞行器的热防护设计要求，减少棱角处的热应力集中，也能降低局部气流分离带来的阻力增量。燃烧室段的内壁面预留了喷油嘴、点火装置的安装接口位置，接口尺寸按照通用航空动力附件的安装规范设置，不需要额外修改结构即可适配常规的试验测试附件。尾喷管采用收敛-扩张构型，喉道面积与扩张段的膨胀比按照设计飞行速度区间的排气参数匹配，能够保证燃烧后的高温高压燃气在喷管内充分膨胀，将热能尽可能转化为排气动能，提升整体推进效率。

对于结构设计从业者而言，该模型的组件划分逻辑可以直接参考用于实际冲压发动机的结构方案设计，各部件的连接方式、安装定位基准都符合航空航天产品的结构设计规范；对于仿真分析从业者，模型的几何曲面连续性满足流体仿真、热仿真的网格划分要求，不需要进行大量的几何修复即可直接导入仿真软件开展计算；对于教学场景，清晰的结构层级可以帮助学习者快速建立冲压发动机的空间结构认知，理解各部件在推进流程中的功能定位。
