外啮合齿轮式液压动力单元结构设计

做液压系统选型和结构设计快十年，经手的动力单元没有上百也有七八十套，这类方形法兰安装的外啮合齿轮泵，是工业液压场景里最常见的动力源配置，没有之一。先从实际应用场景说，这类泵的适配面极广，工程机械里的小型装载机辅助动作油路、叉车的起升转向供油、机床液压夹具的保压回路、自动化生产线的液压工装夹紧单元，甚至农用拖拉机的液压悬挂系统，都能看到同结构产品的身影，核心原因就是结构足够皮实，抗污染能力比柱塞泵强，成本只有同排量柱塞泵的三分之一不到，对油液清洁度的要求没有那么苛刻，适合工况相对复杂、维护条件有限的现场使用。

从实际用途来看，这个部件的核心作用就是把原动机输入的旋转机械能，转化为液压油的压力能，为整个液压回路提供具备稳定流量和压力的油源，驱动后续的液压缸、液压马达这类执行元件完成直线或者旋转动作。和叶片泵比，它的转速适配范围更宽，从最低每分钟几百转到三千转左右都能稳定工作，不会像叶片泵那样低转速下出现容积效率骤降的问题；和轴向柱塞泵比，它的结构零件少，轴向尺寸更短，对安装空间的轴向预留要求更低，很适合布置在原动机和阀组之间的紧凑空间里。

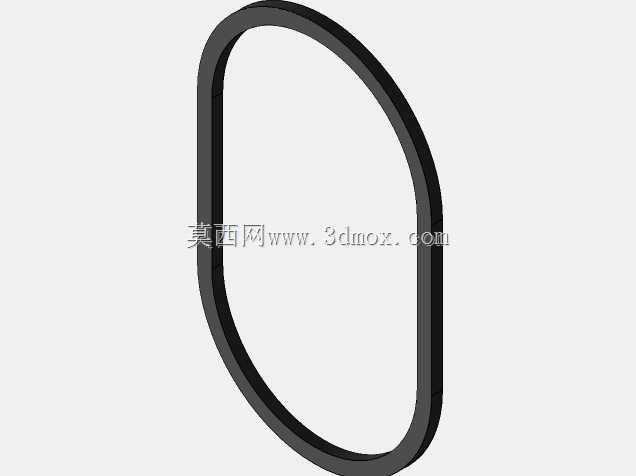

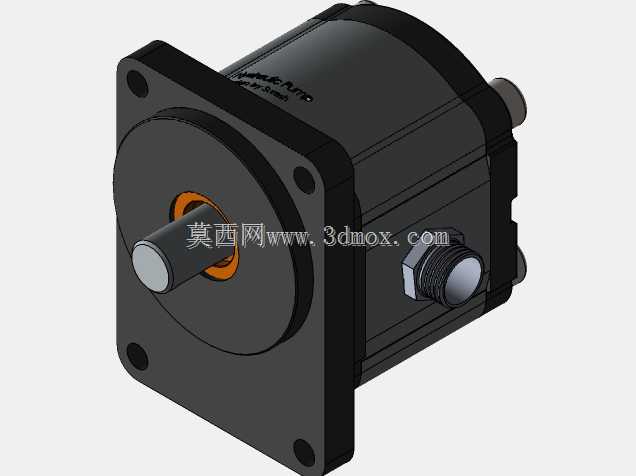

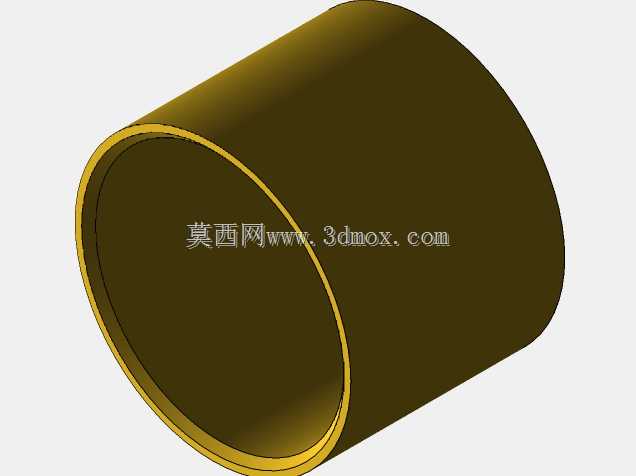

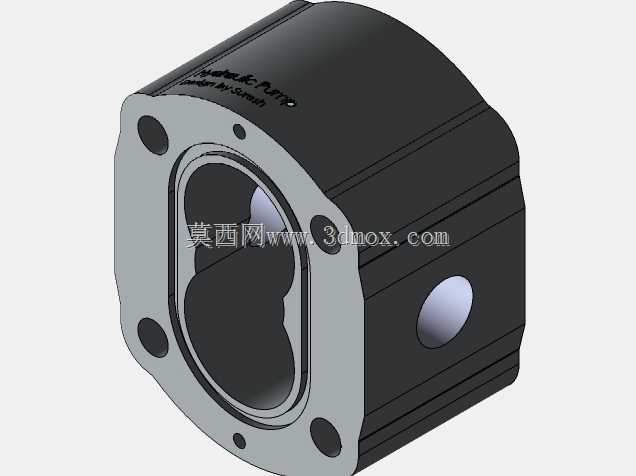

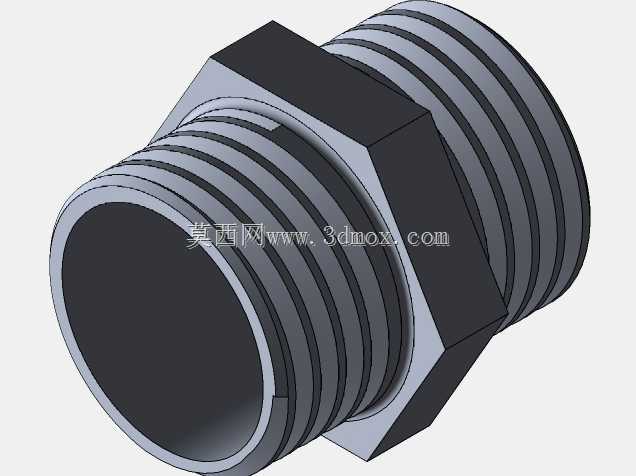

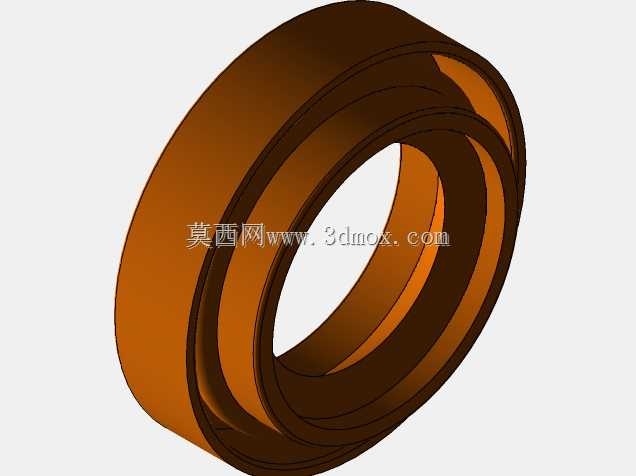

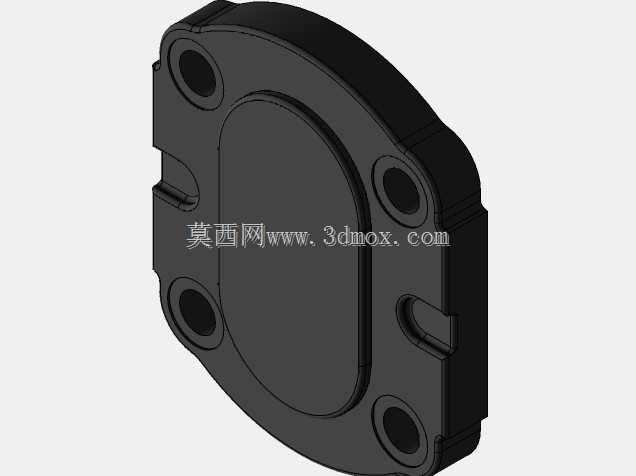

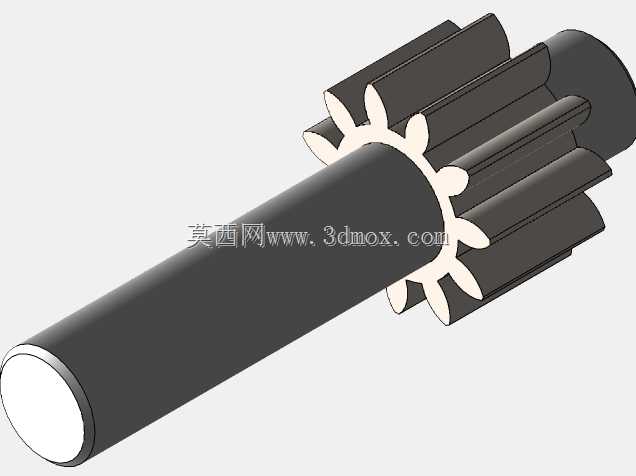

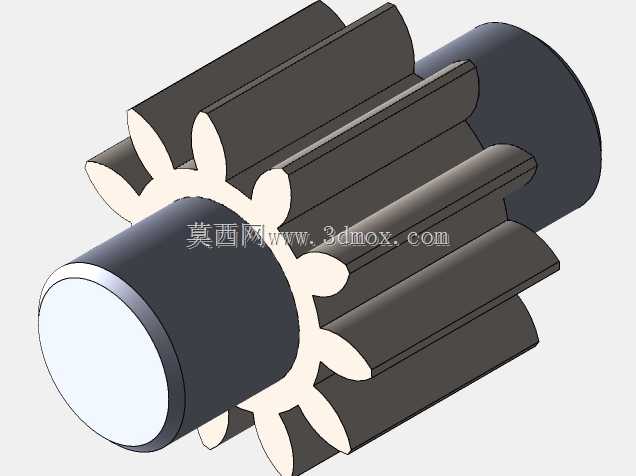

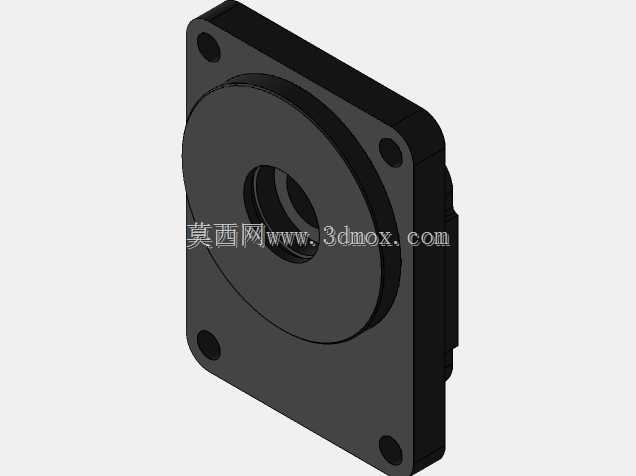

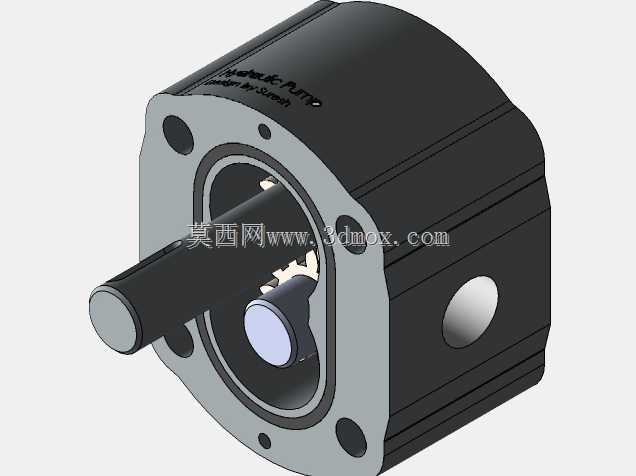

说到功能特性，这款齿轮泵采用的是三片式壳体结构，前法兰端盖、中间泵体、后端盖通过四根内六角螺栓拉紧密封，内部的一对渐开线圆柱齿轮是核心做功部件，主动轴通过平键和原动机输出轴连接，带动从动齿轮啮合旋转，轮齿脱开啮合的一侧形成真空吸油，轮齿进入啮合的一侧压油输出。轴端采用的是双唇口骨架油封，既能防止内部高压油泄漏，也能阻挡外部的灰尘、切削液进入泵体内部，进油口采用的是锥管螺纹接口，和管路连接的时候不需要额外加密封垫，靠螺纹锥面的挤压就能实现可靠密封，适合现场快速配管。安装法兰采用的是菱形四孔法兰，止口定位精度高，安装的时候只要把法兰止口和原动机安装座的止口配合到位，拧紧四个安装螺栓就能保证轴的同轴度，不需要反复调整找正，对现场安装工人的技术要求很低。

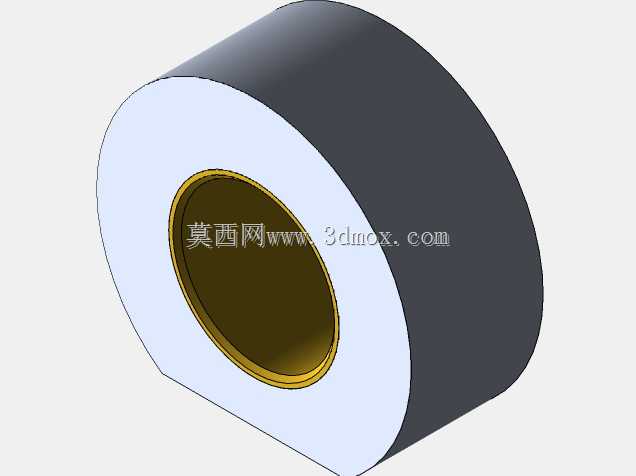

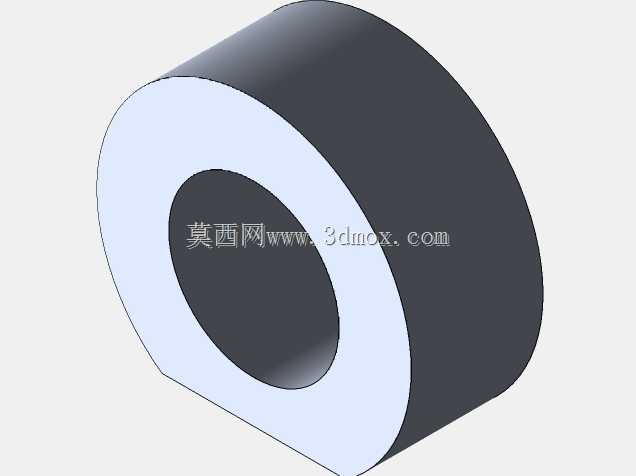

再讲设计思路，做这类泵的三维建模的时候，首先要确定的是排量参数，根据系统需要的流量和额定工作转速，反推齿轮的模数、齿数和齿宽，齿轮参数确定之后，中间泵体的内腔尺寸、进出油口的通径就可以同步确定，油口通径要保证油液流速控制在合理范围，吸油口流速不能超过每秒1.5米，不然会出现吸空、气蚀的问题，压油口流速可以稍高，但最好也不要超过每秒4米，避免沿程压力损失过大。然后是轴的设计，主动轴要承受原动机输入的扭矩，还要承受齿轮啮合产生的径向力，所以轴的材质一般选40Cr调质处理，轴上的轴承位、油封位、齿轮安装位的同轴度要控制在0.02毫米以内，不然运转的时候会出现油封漏油、轴承早期磨损的问题。浮动侧板的设计是这类泵容积效率的关键，侧板背面要引入压油腔的压力油，让侧板紧贴齿轮端面，自动补偿齿轮和侧板之间的磨损间隙，避免使用一段时间之后端面泄漏增大，容积效率下降。

最后说外形尺寸和安装边界，这款泵的法兰安装面为正方形结构，四个安装孔对称分布在法兰四个角，安装孔的中心距要和通用的液压泵安装止口标准匹配，保证能和市面上常见的4级电机、内燃机飞轮壳的安装座直接适配，不需要做额外的转接法兰。轴伸长度要控制在合理范围，保证和联轴器连接的时候，轴端不会顶到联轴器的底部，同时键槽的位置要和联轴器的键槽对齐，避免装配的时候出现别劲的问题。泵体的总宽度要考虑周边管路的布置空间，进出油口的位置要预留足够的管接头安装空间，避免管接头安装之后和周边的机架、阀组产生干涉。整体重量控制在五公斤左右，单人就能完成安装搬运，不需要额外的吊装辅助，适合现场维修更换。建模的时候还要把所有的密封件、紧固件都装配完整，做干涉检查的时候要特别注意齿轮啮合的侧隙、轴承和安装孔的配合间隙、浮动侧板的移动间隙，不能出现静态干涉，同时还要模拟轴旋转的时候，所有运动部件都不会和固定部件产生碰撞，爆炸视图要按照实际装配顺序拆分，方便后续生成工程图和物料清单，指导车间的装配作业。
