分体式离心电动泵结构设计方案

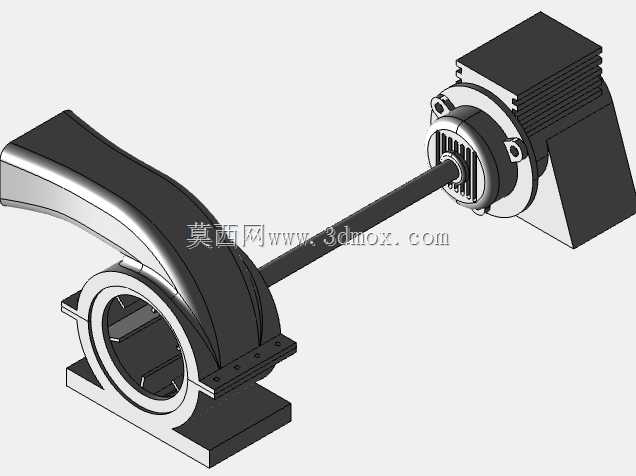

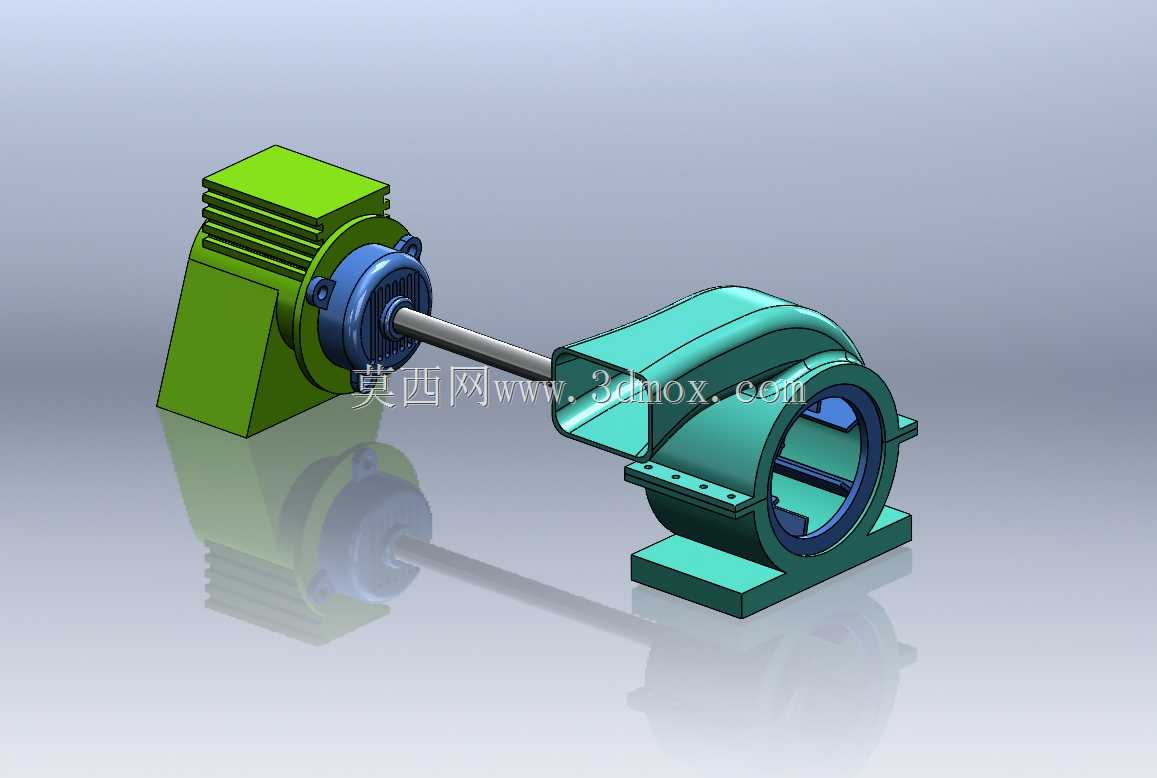

　　从功能实现逻辑来看，电机输出的旋转扭矩通过加长传动轴传递到泵头内部的叶轮结构，叶轮高速旋转时带动泵腔内部的流体产生离心力，在泵腔入口处形成负压完成介质抽吸，在蜗壳流道内完成动能到压力能的转换，最终从出口端输出具备稳定压力的流体，整套动力传递路径没有额外的减速增扭结构，匹配的是四级异步电机的常规输出转速，能保证泵组在额定工况下始终运行在高效区间，避免因转速不匹配带来的效率损耗与气蚀风险。设计阶段首先敲定的是安装边界的适配性，电机端采用标准的底脚安装结构，安装孔位的中心距、孔径尺寸完全匹配通用工业电机的安装规范，用户在替换同功率等级的旧泵组时，不需要重新加工设备基础的安装孔位；泵头端的支撑底座与电机底座处于同一安装基准面，两个底座的底面平面度公差控制在0.1mm以内，能避免安装时出现轴系不对中的问题，减少传动轴运转过程中的径向跳动量，延长两端轴承与机械密封的使用寿命。在工业流体输送场景中，这类分体式离心电动泵的应用覆盖范围极广，从常规的清水输送、冷却循环系统，到轻度腐蚀性工业介质的增压输送，都能见到同结构产品的身影。不同于电机泵体一体化的紧凑结构，这款设计采用电机与泵头分体轴联的布局，核心考量是后期运维的便利性——当泵头过流部件出现磨损、密封件老化需要更换时，无需拆解电机端的接线与安装固定结构，只需拆开联轴器位置的连接护罩，就能单独分离泵头部分开展检修作业，大幅降低产线停机维护的时间成本。

　　泵头的蜗壳流道采用等截面渐变设计，流道表面的过渡圆角全部做了圆滑处理，没有直角突变结构，一方面能减少流体在流道内的沿程阻力损失，提升泵组的整体运行效率，另一方面也能避免流体中的固体杂质在流道拐角处沉积，降低流道堵塞的概率，适配含少量固体颗粒的介质输送场景。传动轴的设计特意预留了足够的轴向窜动间隙，不会因为电机运行过程中的热伸长导致轴端顶死，同时轴上与机械密封配合的位置做了高光洁度处理，表面粗糙度控制在Ra0.8以下，能减少密封件的磨损速度，延长密封更换周期。在进出口的连接设计上，泵体的进出口法兰采用标准的公称通径与压力等级配置，能直接匹配工业现场常用的管道连接标准，不需要额外制作转换接头，减少现场安装的施工量。

　　从结构强度角度考量，泵头底座与蜗壳的连接位置做了加强筋结构，筋板的厚度与蜗壳主体壁厚保持一致，既不会因为壁厚突变导致铸造过程中出现缩孔缺陷，也能保证泵体在承受管道应力与运行振动时不会出现结构变形。电机端的散热筋采用轴向平行布局，能配合电机尾部的散热风叶形成顺畅的散热风道，保证电机在连续满负荷运行时，绕组温度始终控制在绝缘等级允许的范围内，避免过热烧损。整个轴系的对中设计是这款结构的核心要点，电机输出轴的中心高与泵头叶轮轴的中心高公差控制在±0.05mm以内，安装时只需要调整两个底座的相对位置，就能保证联轴器的同轴度符合运行要求，不需要额外加装复杂的对中调整机构，降低生产加工的成本与现场调试的难度。

　　实际选型应用时，这套结构可以根据输送介质的特性更换不同材质的过流部件，比如输送清水时采用普通铸铁材质，输送腐蚀性介质时更换不锈钢或者工程塑料材质的叶轮与蜗壳，电机端的结构不需要做任何改动，具备极强的场景适配性。在民用供水、工业循环、污水处理、暖通配套等多个领域，这类分体结构的离心泵都凭借运维简便、运行稳定、适配性强的特点占据了不小的市场份额，这套三维结构完整还原了产品的装配关系与关键配合尺寸，能直接用于结构校验、安装模拟以及相关的教学演示场景，帮助设计人员快速理解这类泵组的结构逻辑与设计要点，避免在同类产品开发过程中出现轴系对中偏差、安装基准不统一、流道设计不合理等常见问题。
