带CFD流动模拟的离心泵流体仿真设计

在市政供水、化工流体输送、暖通循环、农田排灌等诸多场景里，离心泵都是核心的流体输送设备，其运行效率、汽蚀余量、压力脉动表现直接决定整套流体系统的能耗与稳定性，很多现场出现的泵组振动过大、效率达不到设计值、叶轮过早汽蚀损坏的问题，追根溯源都和设计阶段对内部流场的把控不足有关。这套设计方案在完成三维结构建模的基础上，同步搭建了对应的CFD流动模拟环境，能够把叶轮旋转、流体在蜗壳内的转向、进出口法兰处的流速分布这些看不见的内部流态做可视化呈现，给结构优化提供直接的数据支撑。

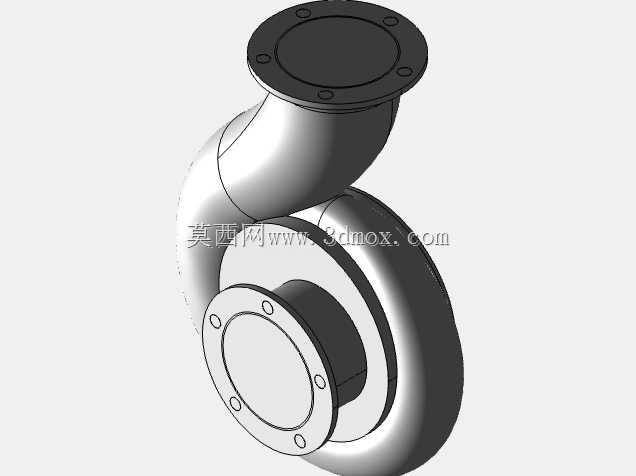

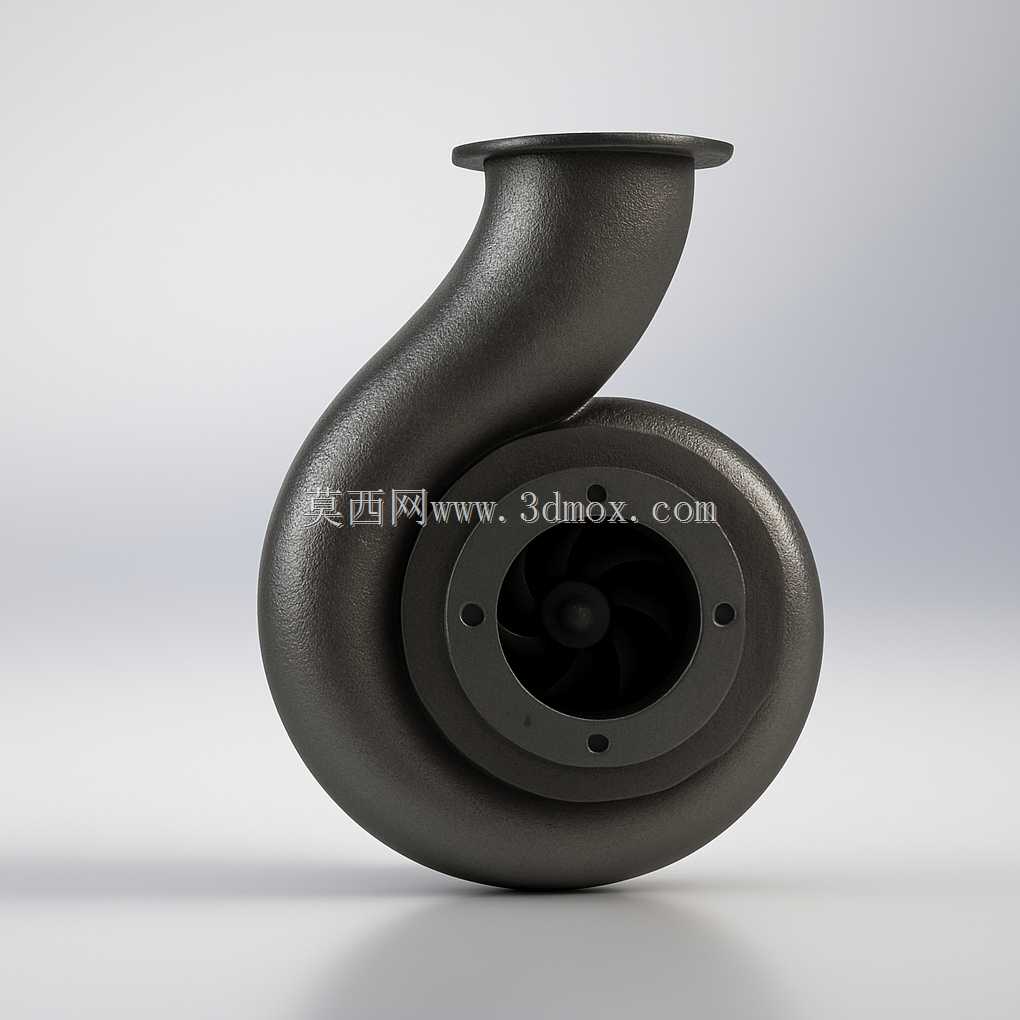

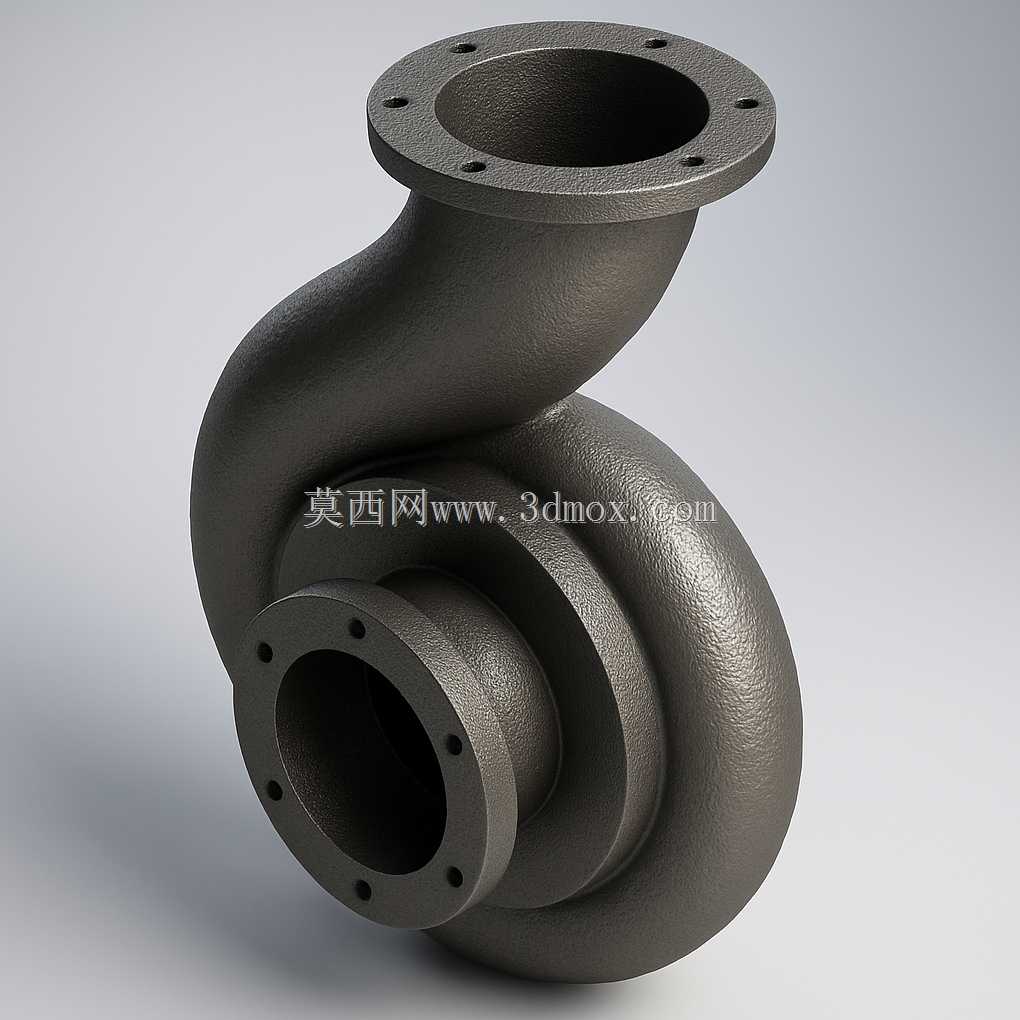

从结构设计逻辑来看，这款离心泵采用的是单级单吸的经典结构布局，进水口沿轴向正对叶轮中心，出水口通过蜗壳导流后沿切向布置成90度向上的法兰接口，这种布局能最大程度缩短流体从叶轮出口到管路出口的转向路径，减少不必要的局部水头损失。两个连接法兰都采用了凸面带螺栓孔的标准结构，法兰端面的密封槽、螺栓孔的位置度都按照通用管路连接标准做了约束，安装时可以直接和同通径的工业管路对接，不需要额外做转接件适配。叶轮采用的是后弯式叶片设计，叶片型线结合CFD模拟的流速分布做了多次调整，避免叶片入口处出现过大的冲角，从根源上降低汽蚀发生的概率；蜗壳的流道截面从隔舌位置开始顺着流体旋转方向逐渐扩大，让从叶轮甩出的高速流体能够平稳减速，把动能逐步转化为压力能，减少流道内的涡流和二次回流。

做这类泵体设计的时候，很多新手容易忽略安装边界的尺寸约束，这套模型里把所有安装相关的尺寸都做了参数化定义：进出口法兰的螺栓孔中心圆直径、法兰厚度、泵体底部安装脚的螺栓孔间距、泵轴中心到底座安装面的高度都做了明确的尺寸约束，不管是做后续的CAE强度校核，还是直接出工程图指导生产，都不需要再重新核对安装尺寸。另外在CFD模拟的设置上，模型已经把流体域的抽取、旋转区域的滑移网格边界、进出口的边界条件类型都做了预设，后续只需要根据实际使用的介质（清水、化工介质、含颗粒污水等）调整对应的粘度、密度参数，再设置对应的流量扬程工况点，就能直接计算不同工况下的泵内部压力分布、流速矢量、湍动能分布，不用再从零开始做流体域的几何处理，能大幅缩短仿真前处理的时间。

从实际工程应用的角度来说，这种带流场仿真的三维模型，不管是用于泵类产品的改型优化，还是给流体机械相关的从业者做流场分析的学习案例，都有很强的实用价值。比如在做老旧泵型的节能改造时，可以直接在这个模型基础上调整叶片出口角、蜗壳隔舌间隙这些关键参数，通过CFD模拟快速对比不同参数下的效率和扬程变化，不用每次都做样机测试，能大幅降低研发阶段的试错成本；在现场做泵组故障诊断的时候，也可以结合模拟得到的压力分布云图，对照现场实测的振动、压力脉动数据，快速定位流道内的涡流、汽蚀发生的位置，针对性地做结构调整。另外模型里的泵壳、叶轮这些过流部件的壁厚都是按照常规承压等级做的设计，结合流场计算得到的壁面压力分布数据，还可以直接导入结构力学模块做壁厚的强度校核，验证不同工况下泵体的应力分布是否满足材料许用应力要求，避免出现泵体承压不足开裂或者设计过于冗余导致材料浪费的问题。

需要注意的是，这套模型的流场模拟是基于常温清水介质做的基础设置，如果实际输送的是高粘度流体或者含固体颗粒的介质，需要重新调整流体的物性参数，同时根据介质特性调整壁面粗糙度、滑移边界的设置，才能得到更贴合实际运行情况的仿真结果；另外安装尺寸部分如果要用于特定的配套场景，还需要结合对接的电机尺寸、管路安装空间做局部的参数调整，确保安装时不会出现干涉问题。
