活性炭热解生产成套反应装置结构设计

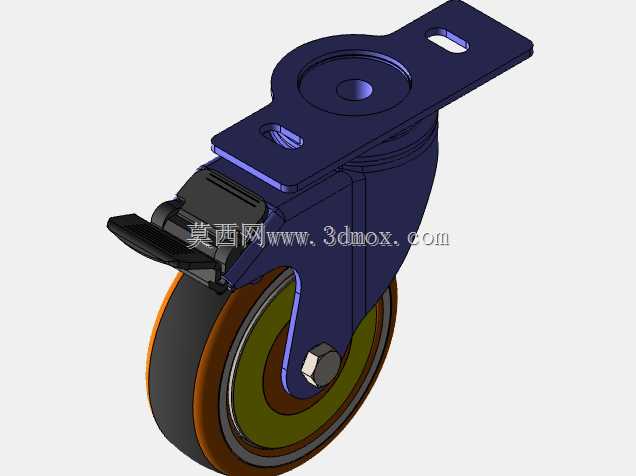

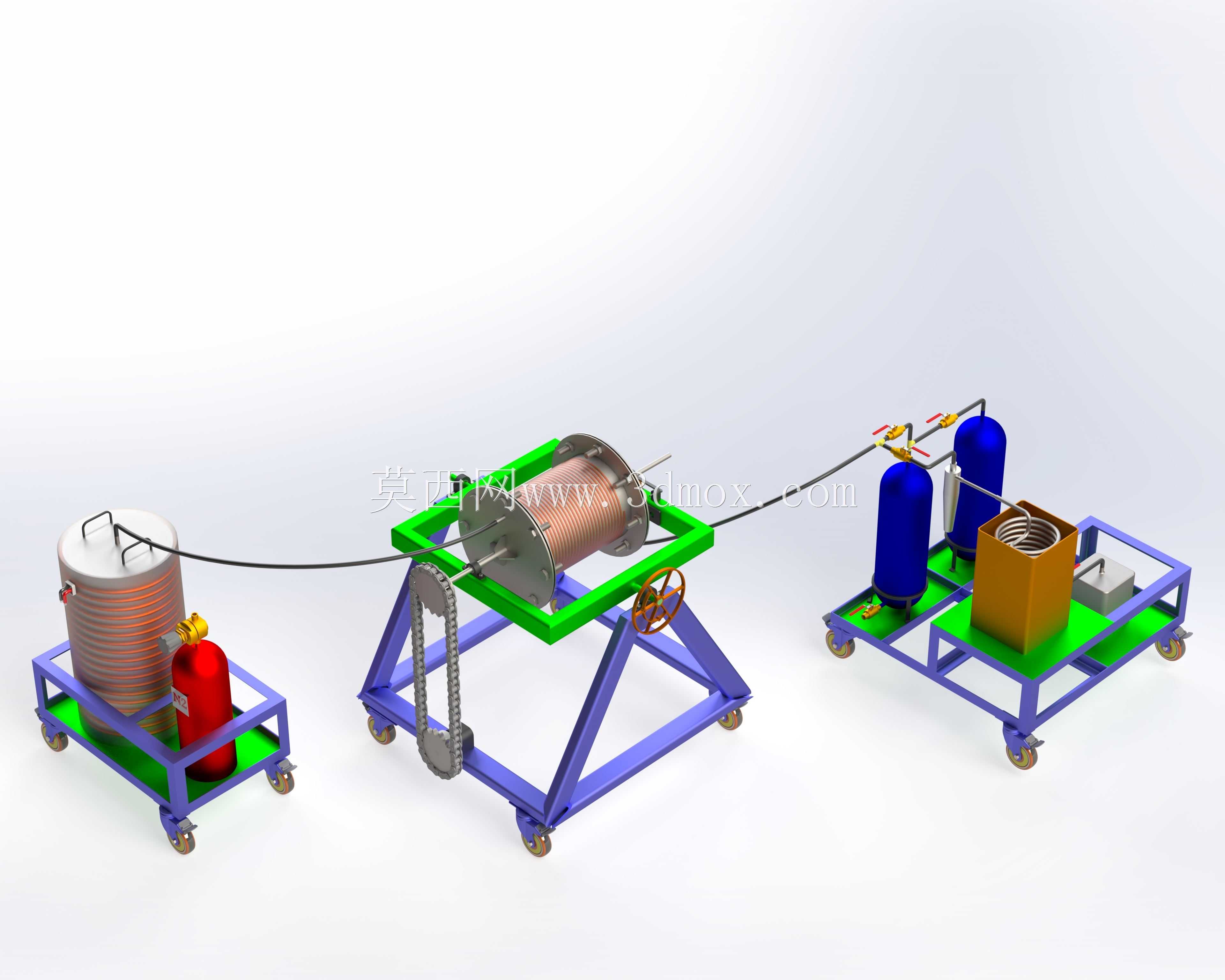

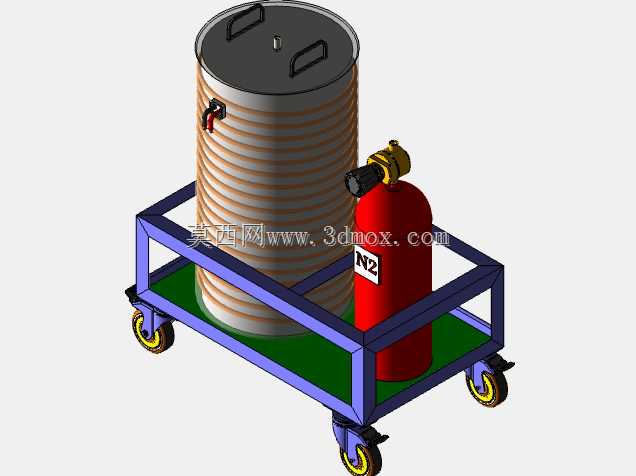

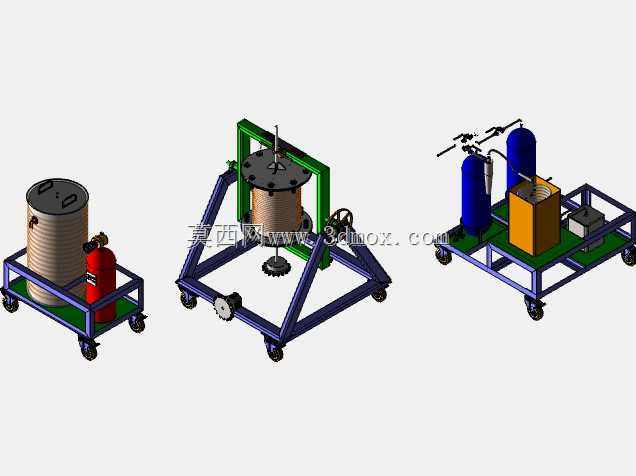

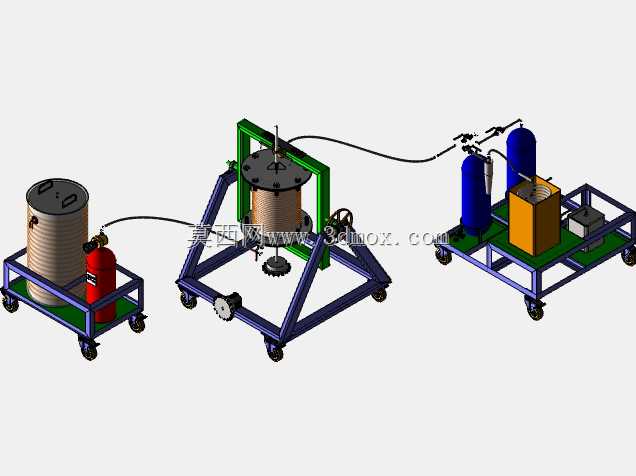

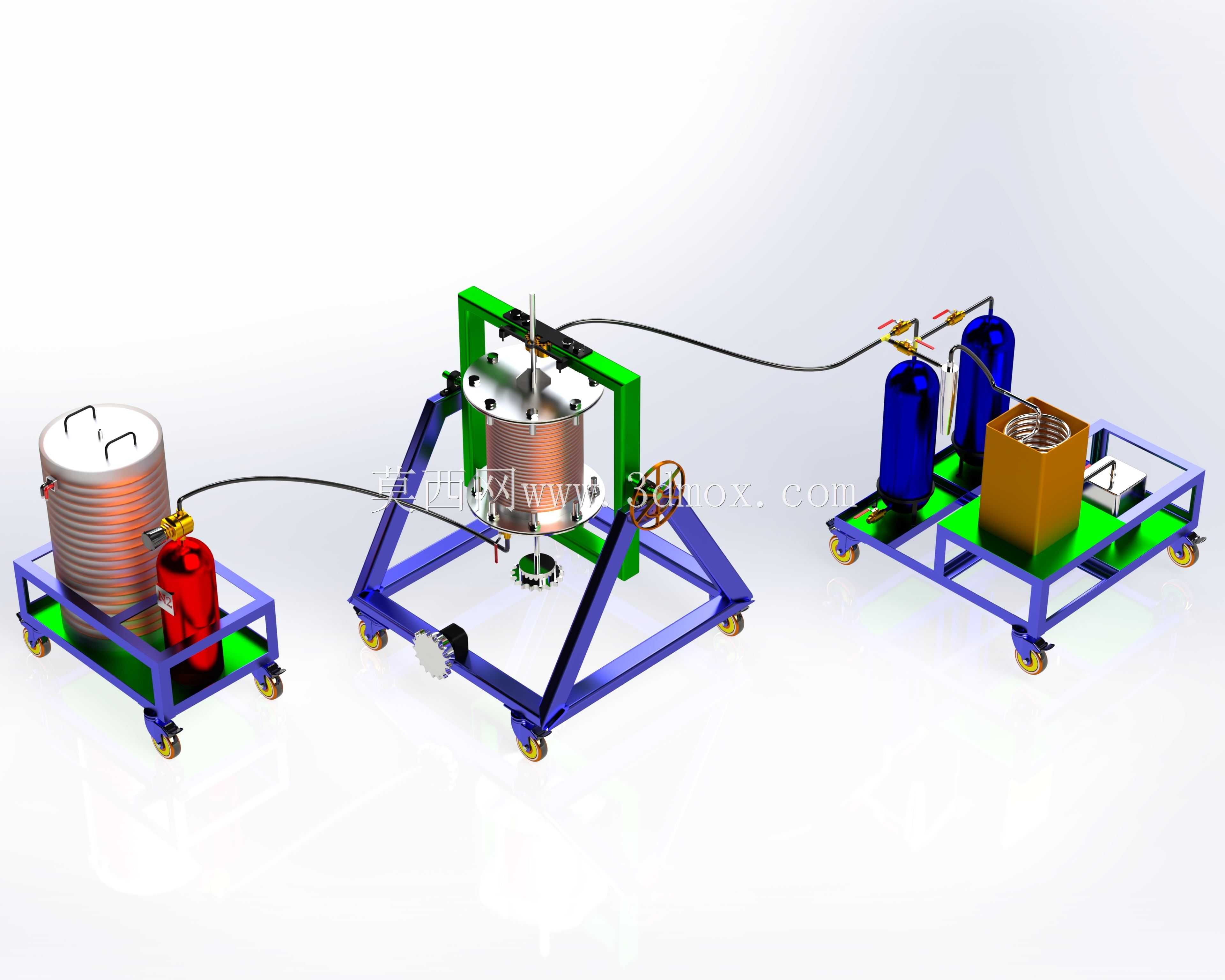

　　这套装置针对生物质基活性炭制备的两段式工艺需求开发，核心解决传统固定床活性炭生产设备无法在单台反应器内完成热解、活化两道核心工序的痛点，适配中小型活性炭加工场景、农林废弃物资源化处理站点的生产需求，可将木材、果壳等含碳原料通过可控热化学反应转化为高吸附性能活性炭材料。整套系统采用分体撬装式布局，分为原料热解反应单元、产物冷凝分离单元、尾气收集存储单元三个独立模块，各模块底部均配置带刹车的万向脚轮，可根据车间布局灵活调整工位间距，单模块安装边界控制在1200mm×800mm×1100mm范围内，模块间通过快插式高压气路管路连接，无需现场焊接管路，大幅缩短现场安装调试周期。

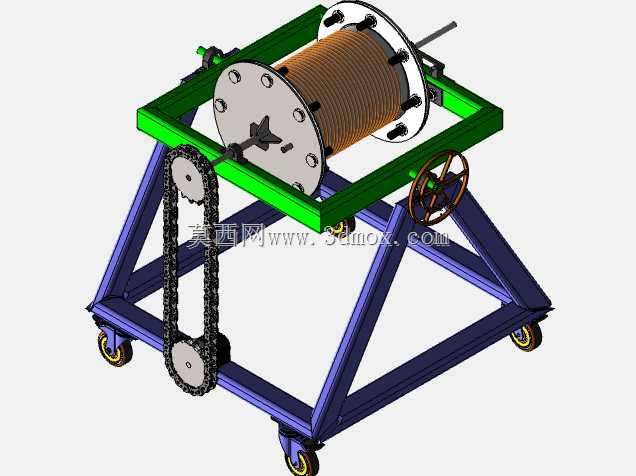

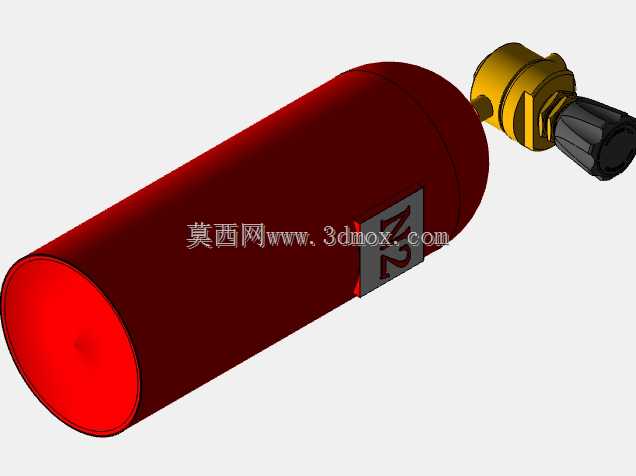

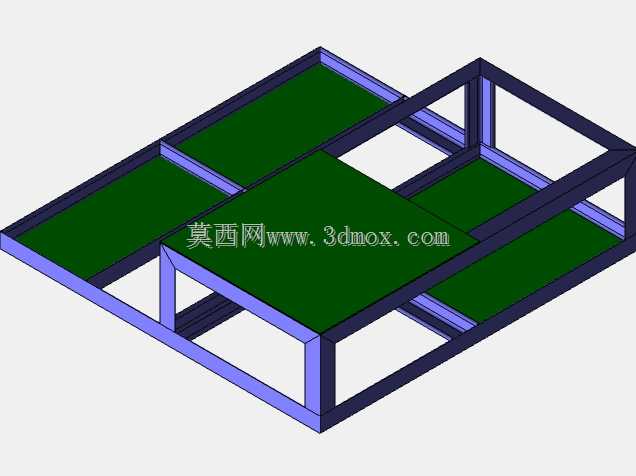

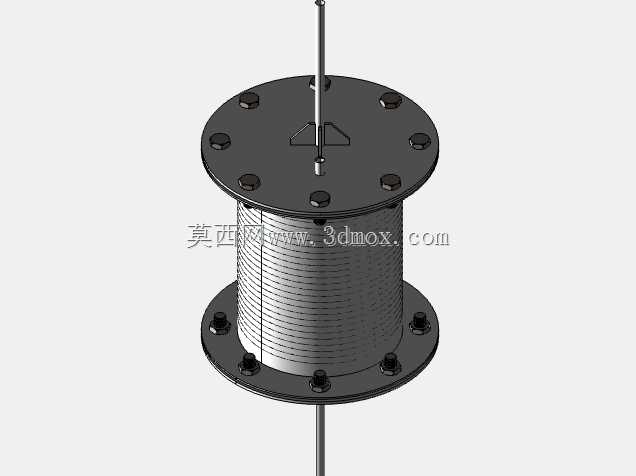

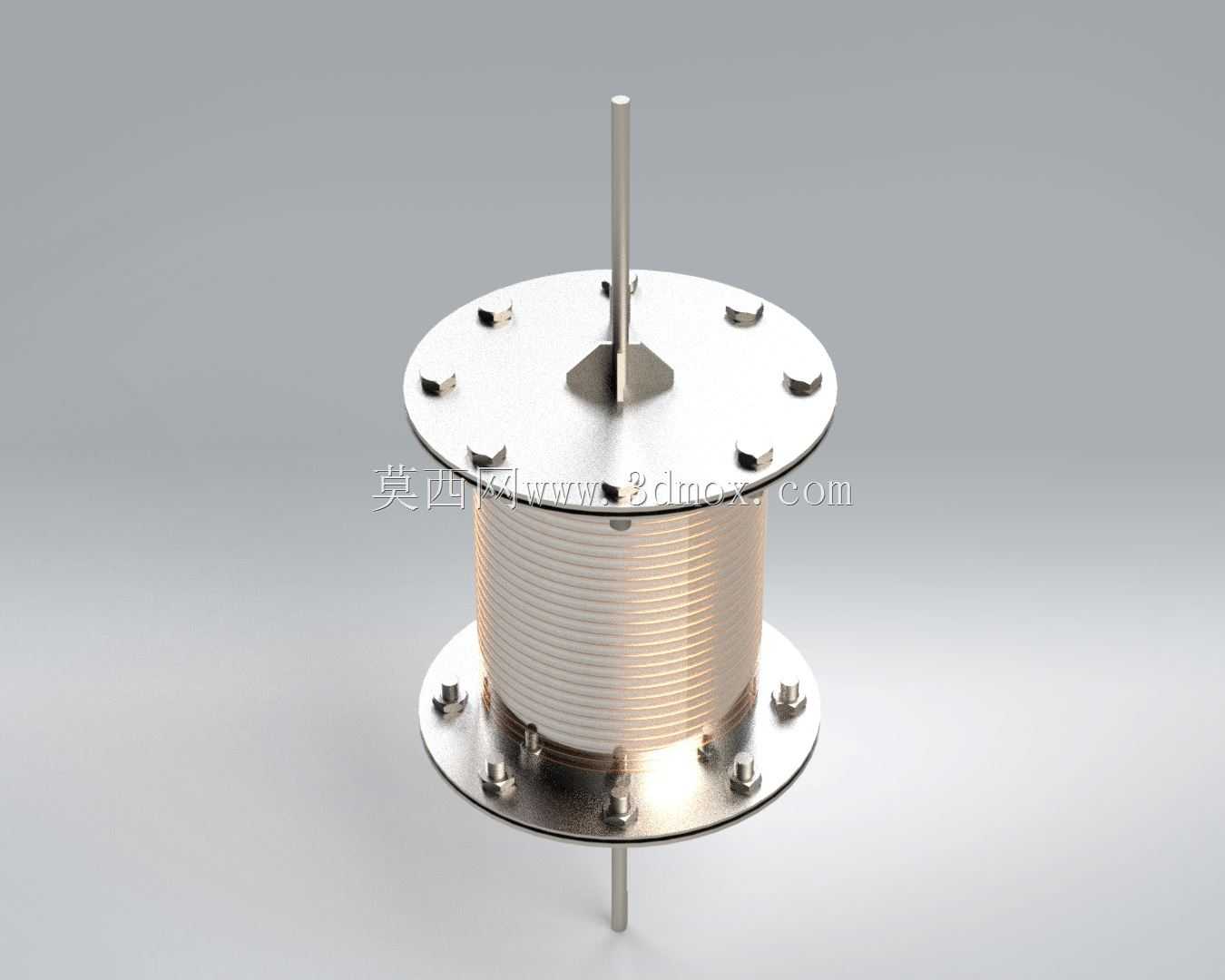

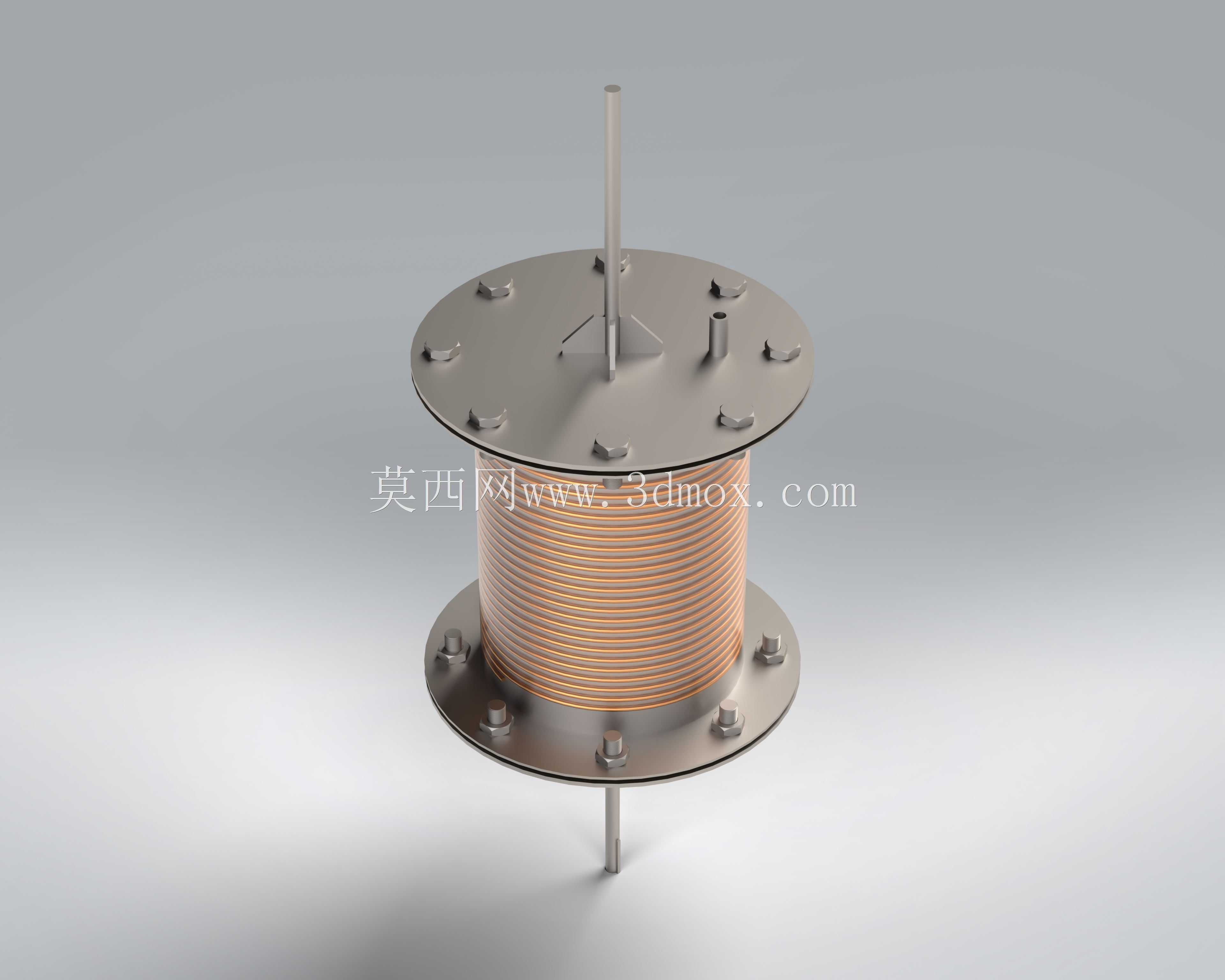

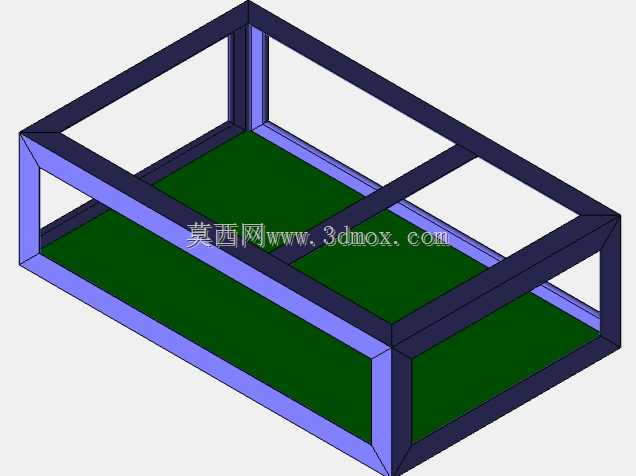

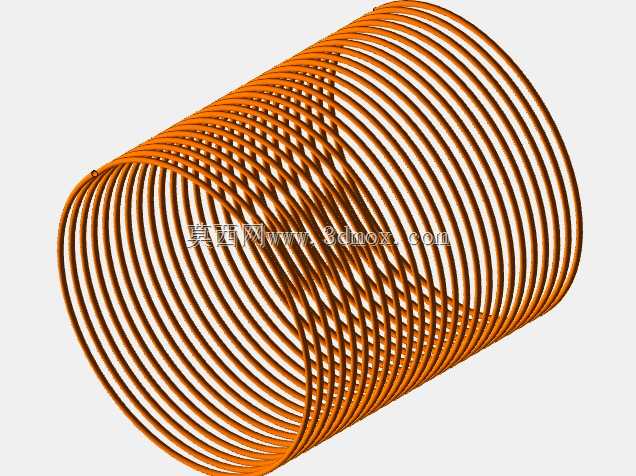

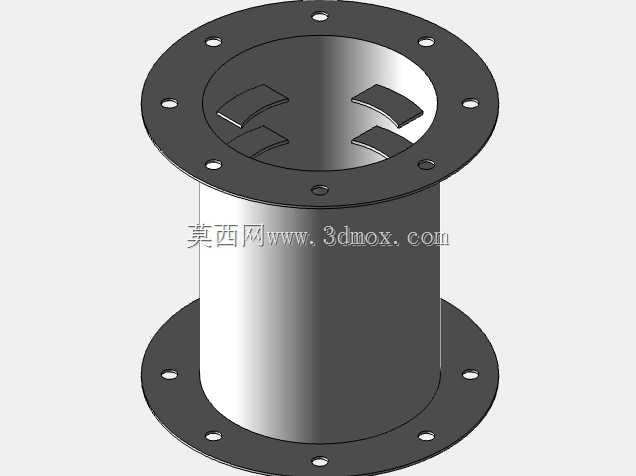

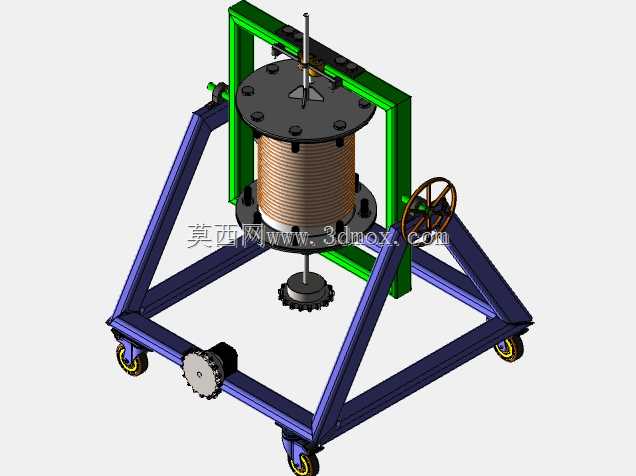

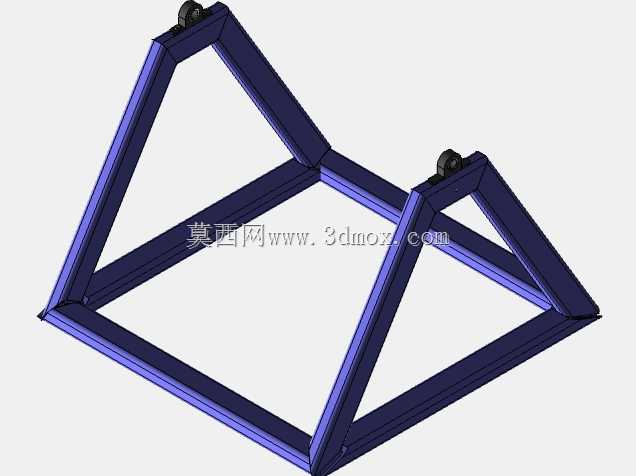

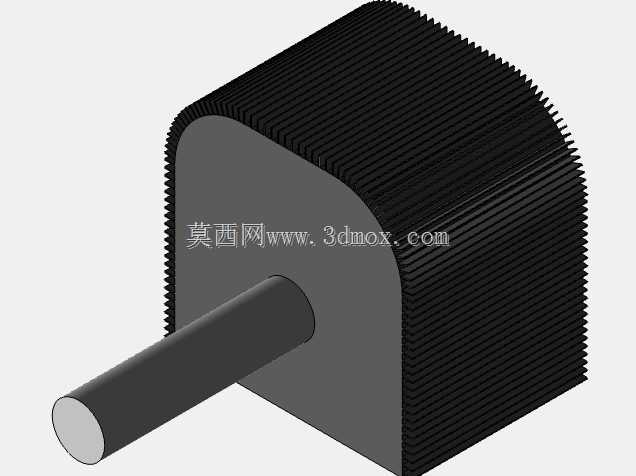

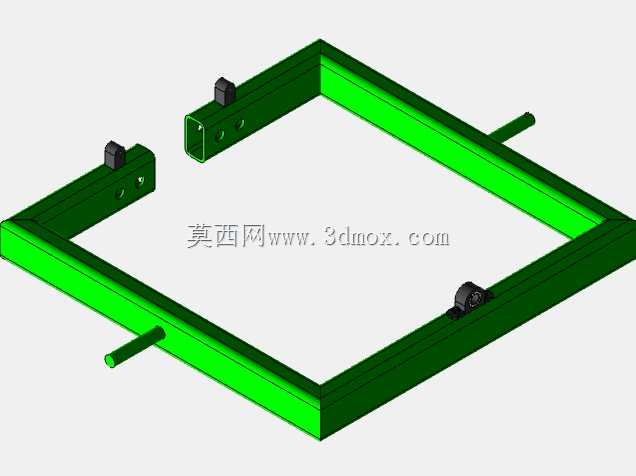

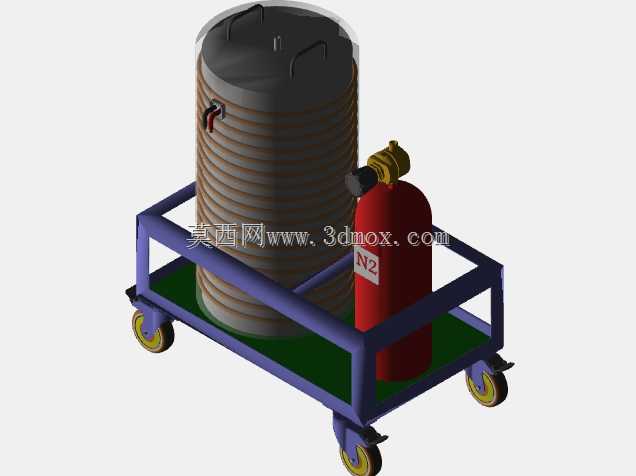

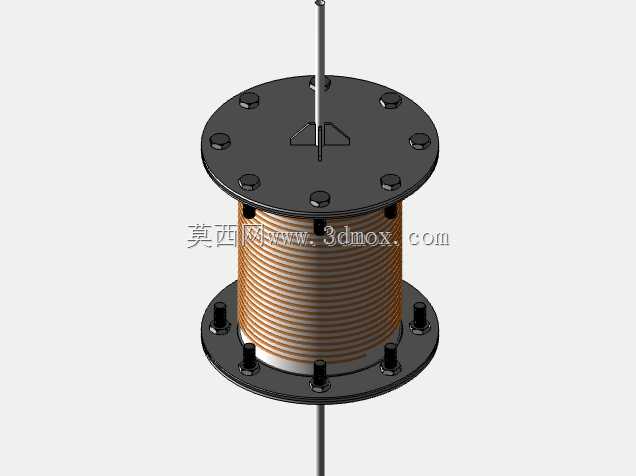

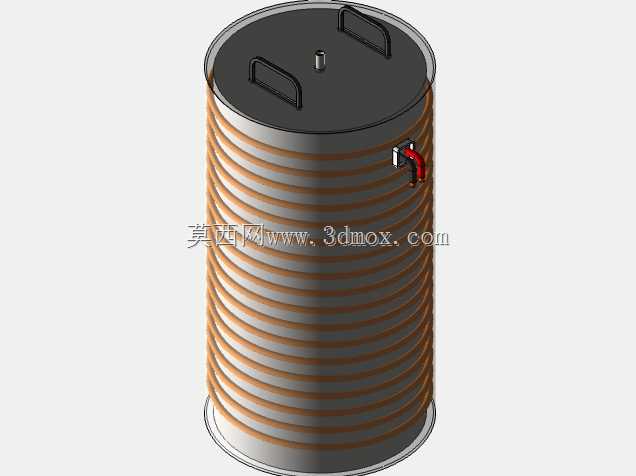

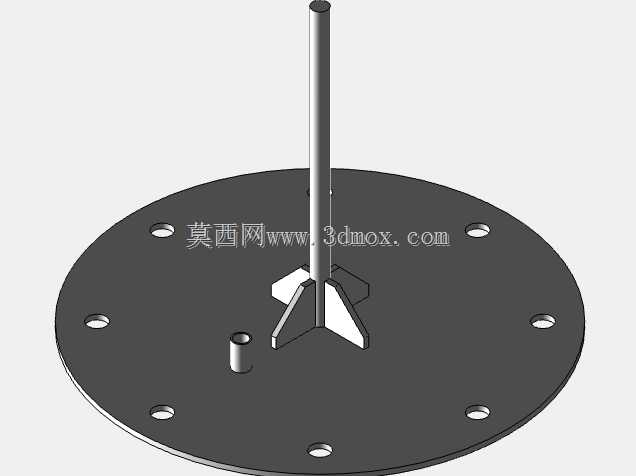

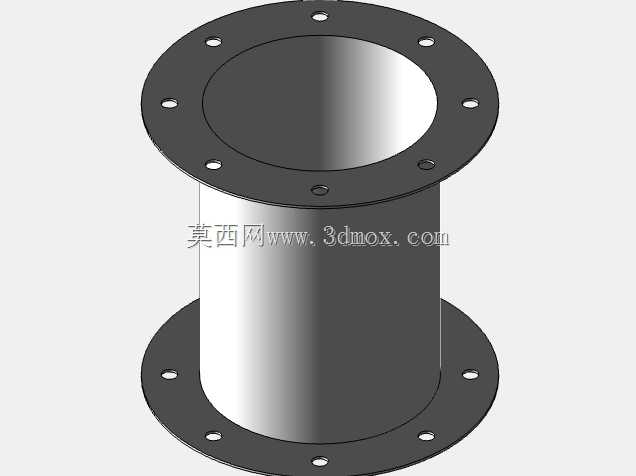

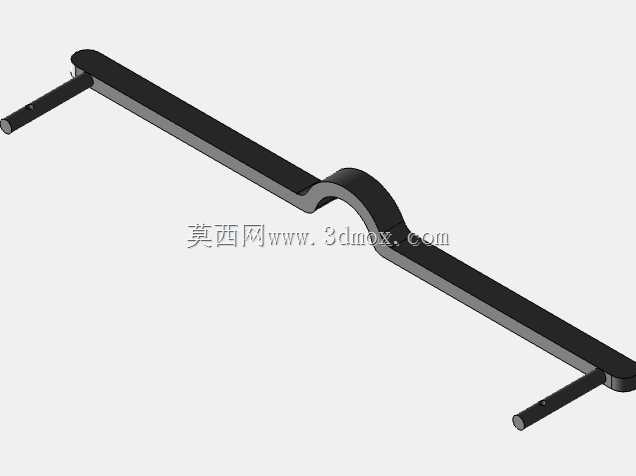

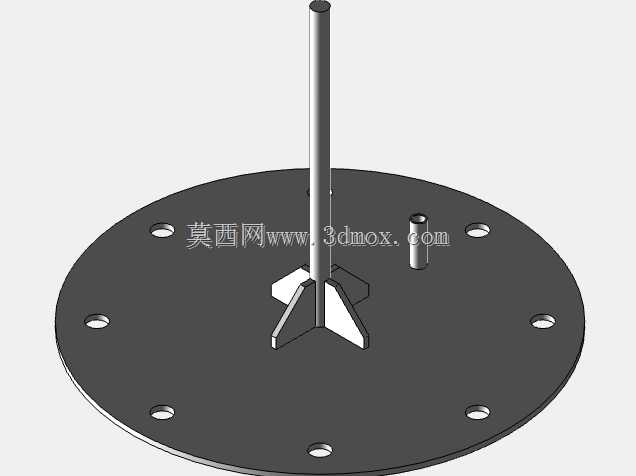

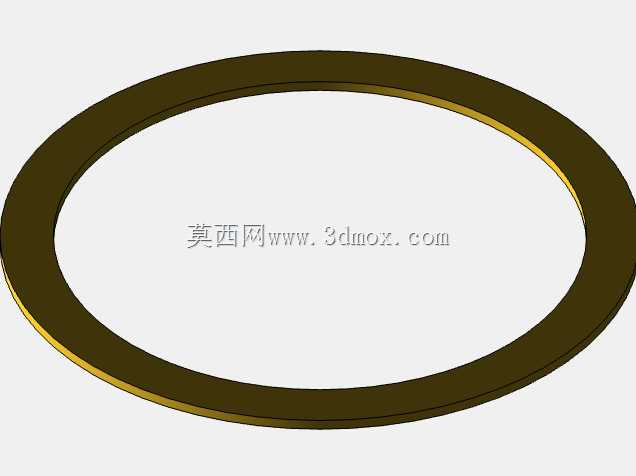

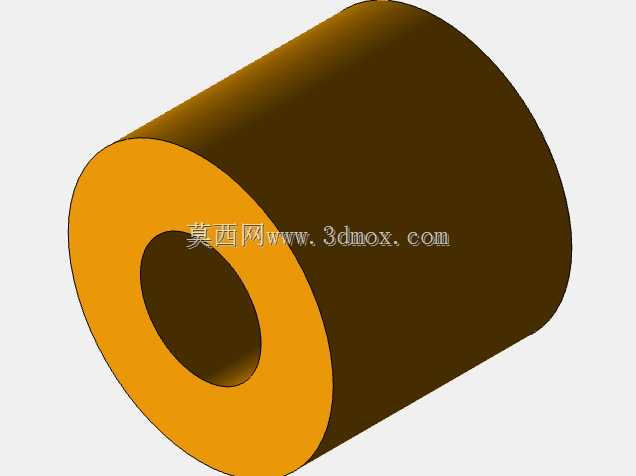

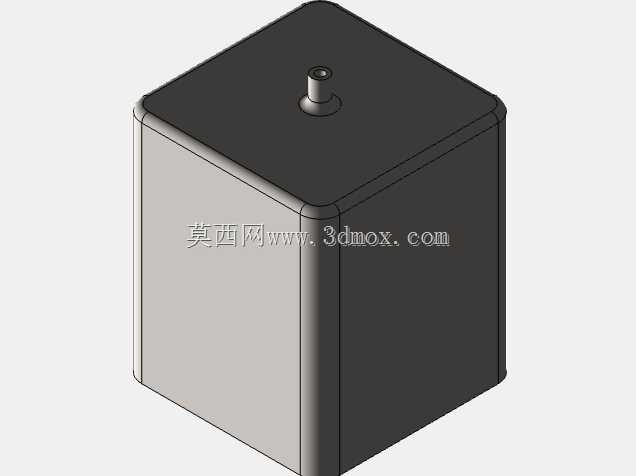

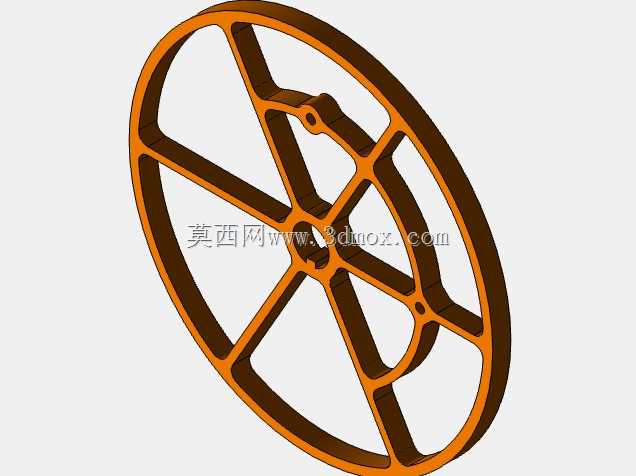

　　核心反应单元采用可翻转式机架设计，机架主体采用方管焊接成型，表面做喷塑防腐处理，反应釜本体通过两端带轴承的支撑轴固定在机架上，配套手动蜗轮蜗杆翻转机构，可实现0°到270°范围内的任意角度锁止，满足不同工艺阶段的反应器姿态要求。热解阶段反应器保持垂直姿态，作为固定床反应器使用，原料装填完成后首先向釜内注入氮气置换内部空气，将氧含量降至安全阈值以下后，通过釜体外部的电加热套逐步升温，升温速率可根据原料特性调整，热解过程中产生的气相产物通过顶部排气口进入旋风分离单元，首先去除气相中夹带的大颗粒炭尘，避免后续管路堵塞，剩余气相进入列管冷凝器，将可冷凝的木醋液、木焦油等组分冷凝收集，不可冷凝的甲烷、一氧化碳等可燃气体通过管路送入储气单元存储，可作为后续活化阶段的辅助燃料使用。

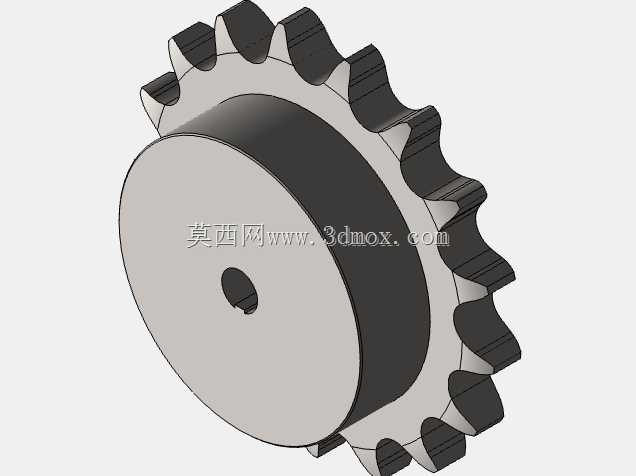

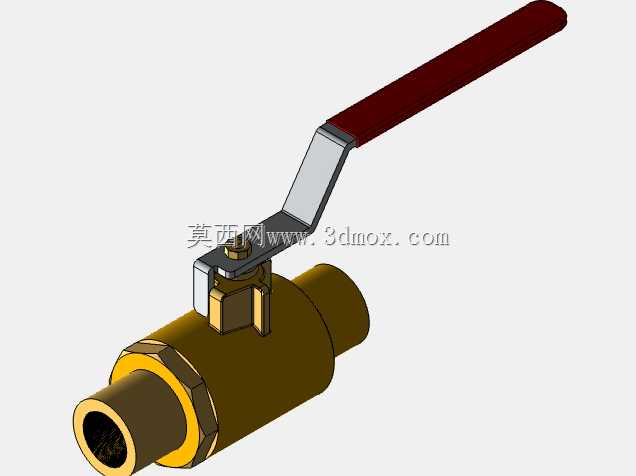

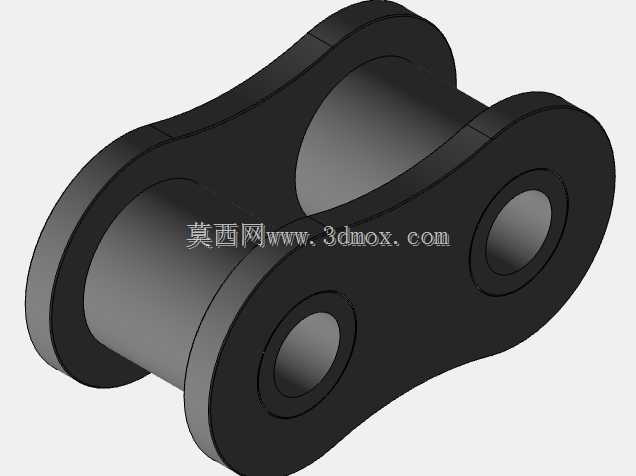

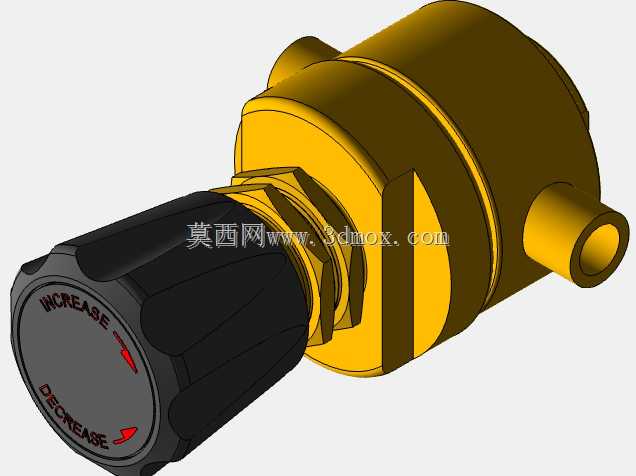

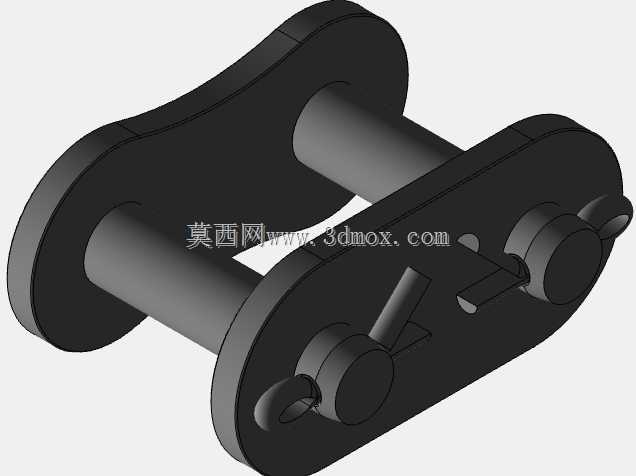

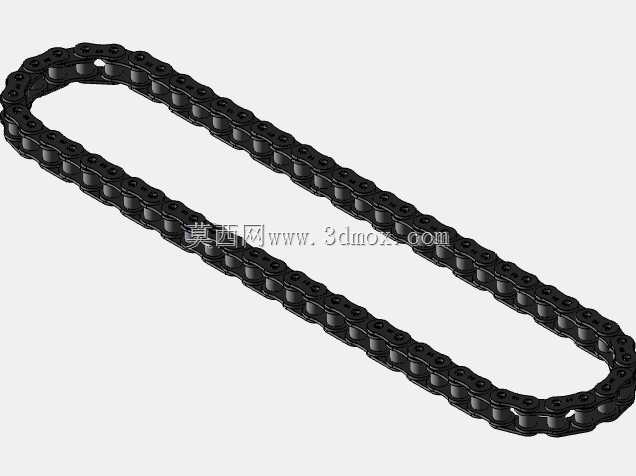

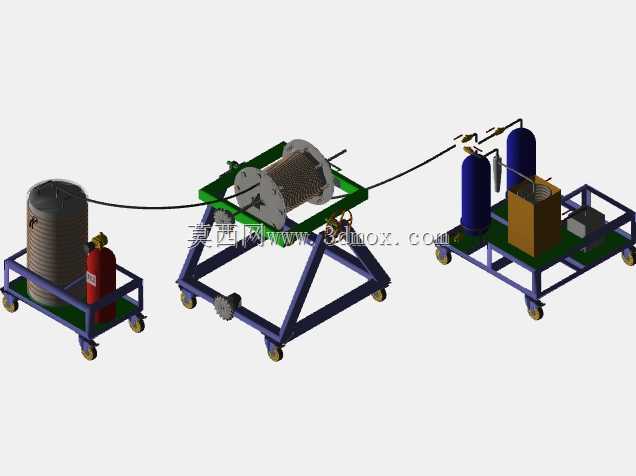

　　热解完成得到炭化料后，将炭化料取出研磨至规定粒度后重新装填回反应釜，此时操作翻转机构将反应器调整至水平姿态，作为旋转床反应器使用，同样先注入氮气置换空气，之后逐步升温至活化温度，注入过热蒸汽作为活化介质，反应器在动力传输系统驱动下以恒定转速缓慢旋转，让内部炭化料与活化蒸汽充分接触，保证活化均匀性，整个活化过程持续2.5至3小时，过程中产生的尾气同样送入冷凝分离单元处理。气路管路上配置多个截止阀、压力表与安全阀，可实时监测各段管路压力，超压时自动泄压保障运行安全，反应釜上设置温度传感器接口，可实时监测釜内物料温度，配合加热套的功率调节实现精准控温。

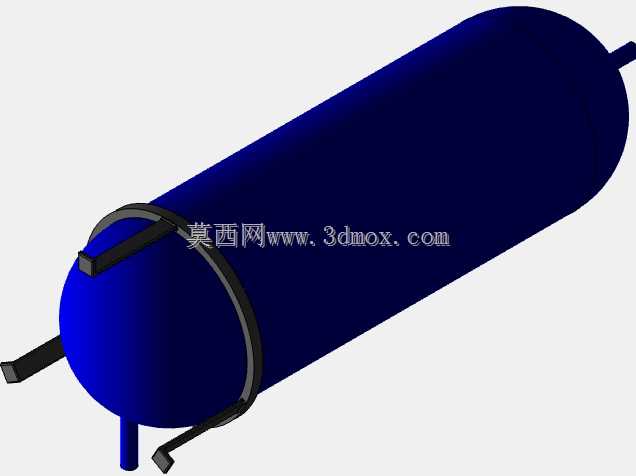

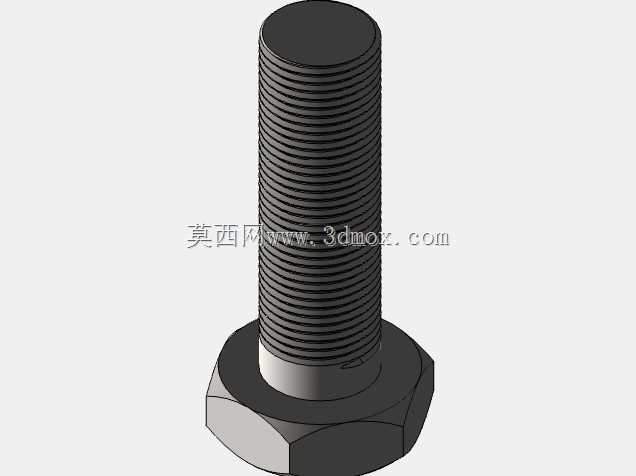

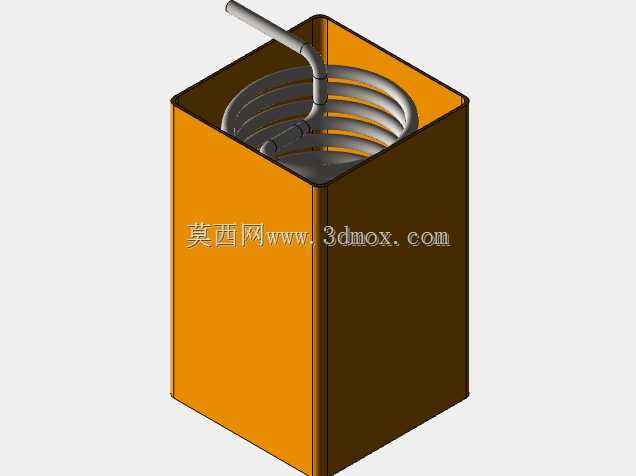

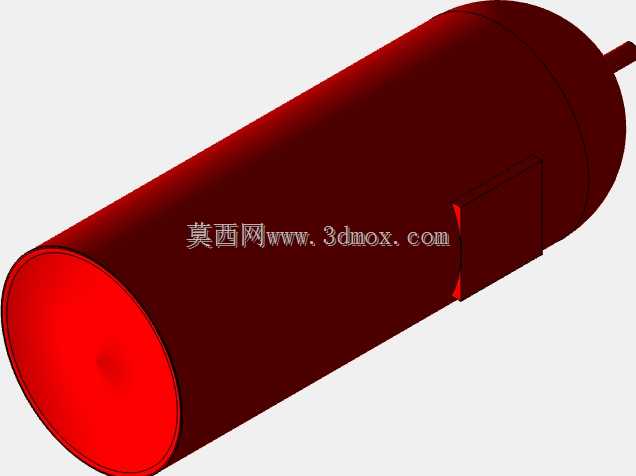

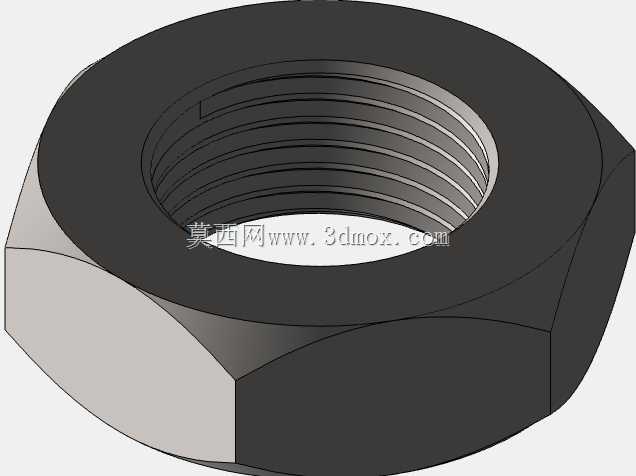

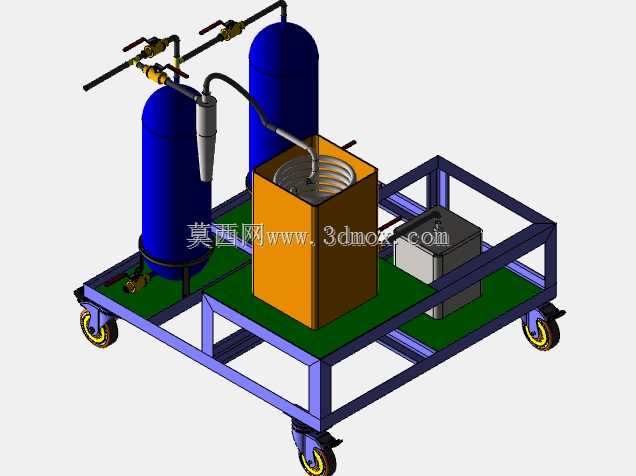

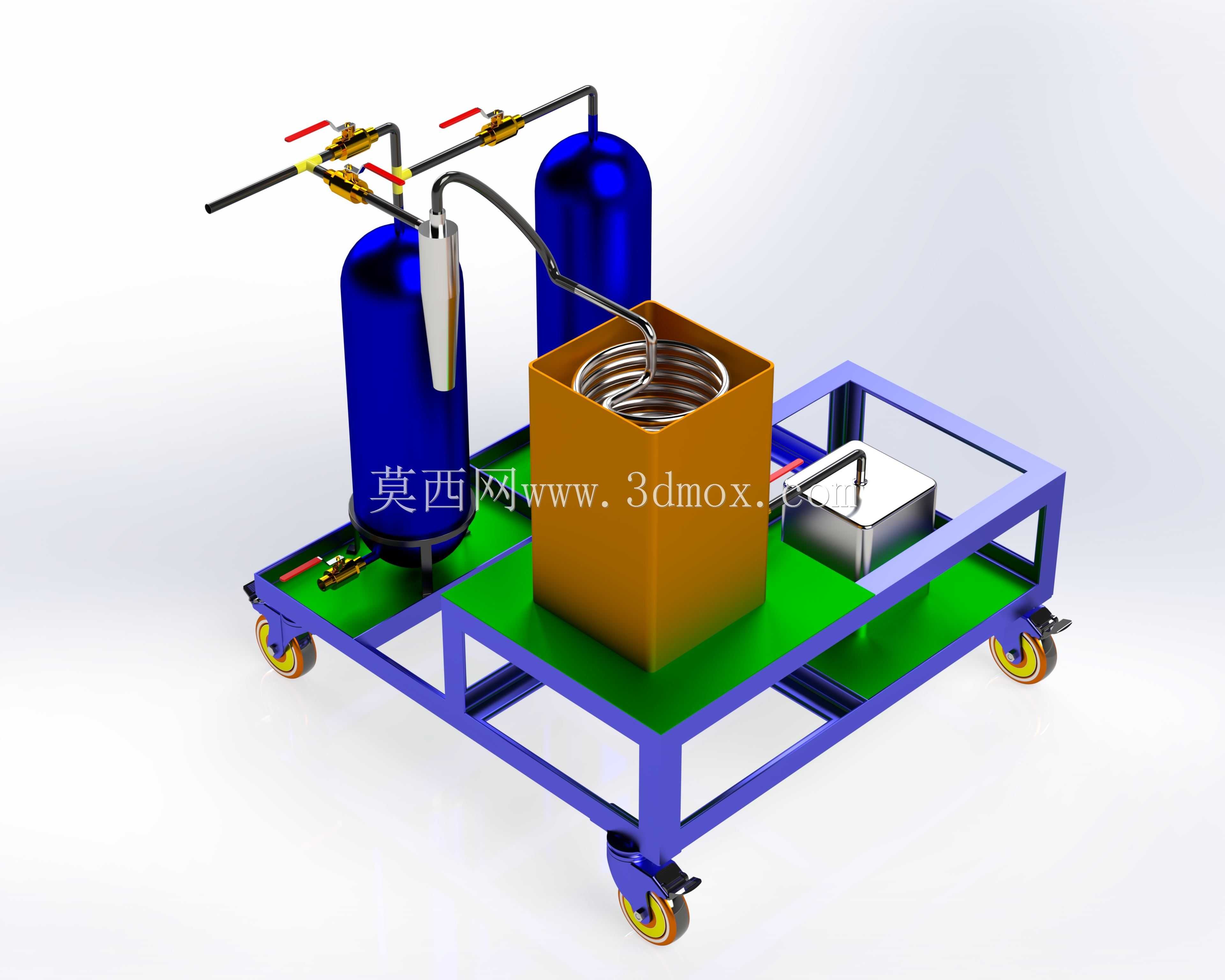

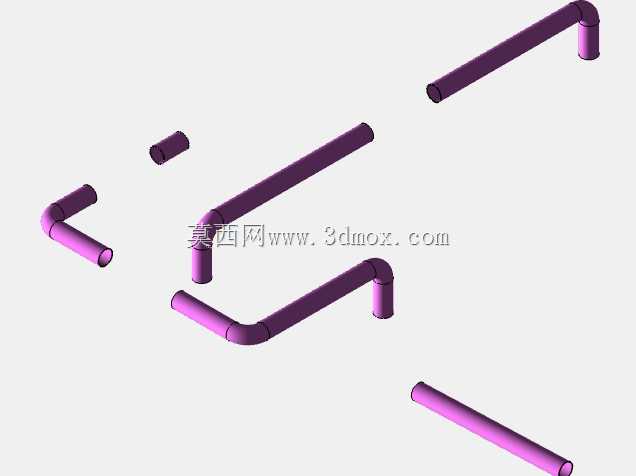

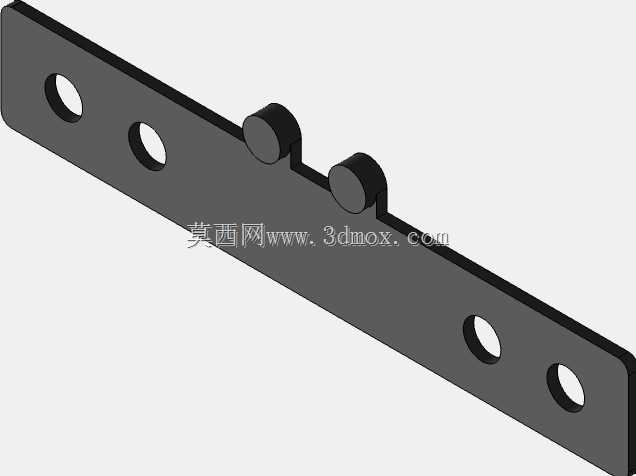

　　冷凝单元采用卧式列管结构，换热面积根据处理气量匹配，冷却水采用下进上出的流向设计，保证冷凝效率，底部设置排液阀，可定期排出收集的冷凝液体。储气单元采用耐压钢瓶组配置，配套阻火器防止回火，存储的不凝气可外接燃烧装置为活化阶段提供部分热量，降低生产能耗。整套装置的结构设计充分考虑了操作便利性，所有阀门、操作手柄均设置在人体工程学高度范围内，反应釜的投料口、出料口分别在垂直、水平姿态下对应方便操作的位置，无需额外配置登高辅助设施。机架底部的脚轮单个承重不低于200kg，锁止后可保证设备运行过程中无位移，各模块的框架上预留吊装孔，方便整体转运。在三维建模过程中，所有管路接口均采用标准件匹配，法兰、螺栓、螺母等连接件全部选用通用标准规格，方便后期维护更换，翻转机构的传动比经过核算，单人即可轻松完成反应器的姿态切换，锁止机构采用自锁式蜗轮蜗杆设计，即使出现震动也不会出现姿态偏移，保障生产过程的稳定性。
