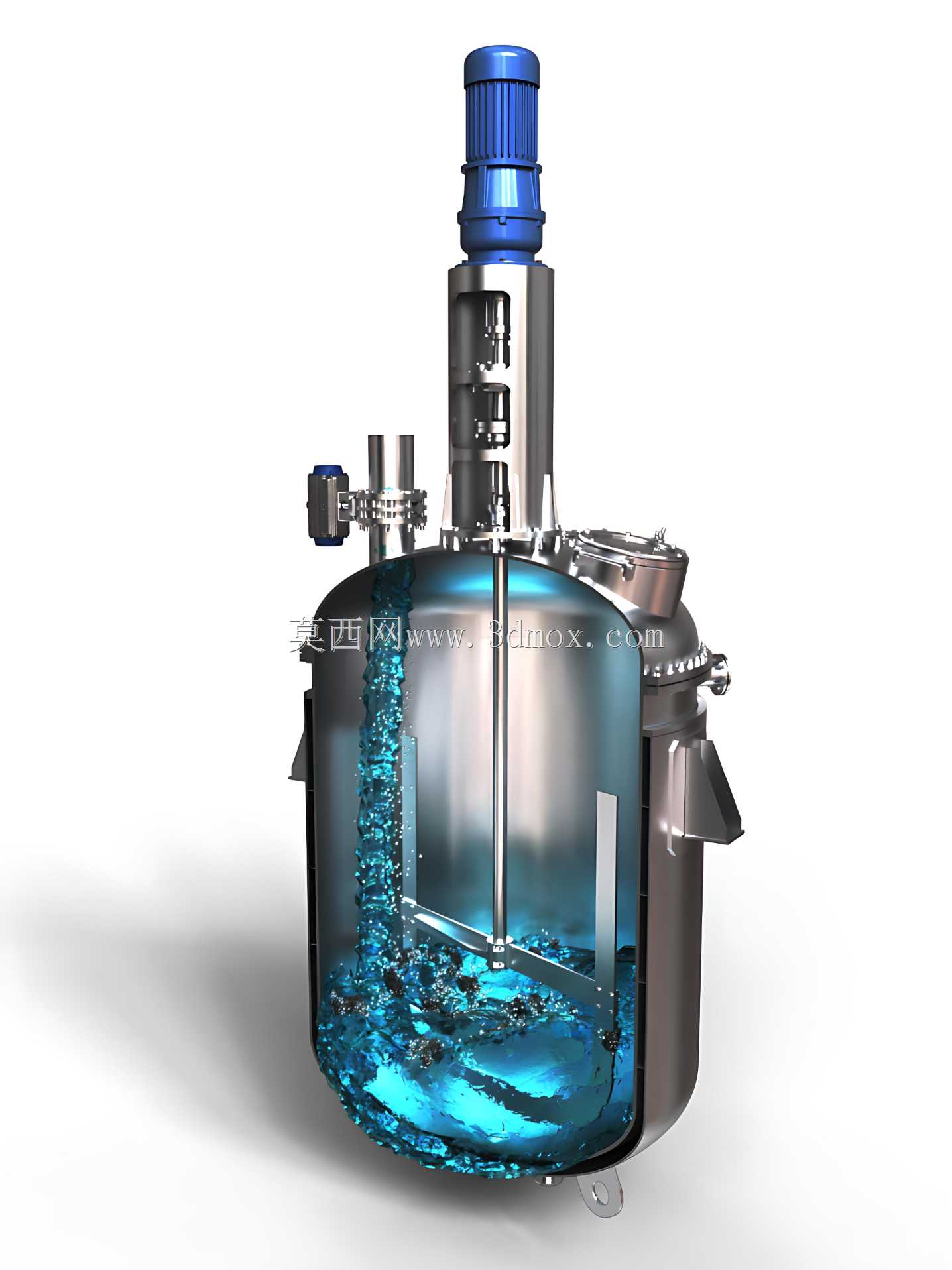

带搅拌结构的工业反应釜三维结构展示

在精细化工、医药中间体合成、食品配料均质这类对物料混合反应均匀度有严格要求的生产场景中，带搅拌结构的反应釜是核心制程设备，这套三维结构完整还原了常压搅拌反应釜的全部装配逻辑，能为结构设计人员做同类型设备改型、非标定制提供直观的装配参考。从实际生产用途来看，这类设备主要承担液-液混合、固-液悬浮、低粘度物料的反应传质任务，顶部的驱动单元采用立式直联布局，搅拌轴穿过釜顶密封结构伸入釜腔内部，轴端安装的桨叶为斜叶开启涡轮式结构，这种桨叶的排液方向兼具轴向与径向分量，能在釜内形成大尺度的循环流场，避免物料在釜底沉积，也能让反应过程中添加的固相组分快速均匀分散在液相主体中，减少局部浓度差带来的反应副产物占比过高问题。

从设计思路上看，这套结构优先考虑了日常生产中的操作便利性与维护可达性：釜顶预留了多个工艺接口，分别对应进料、测温测压、排气、安全泄放的功能需求，接口的法兰凸缘高度统一做了加高处理，避免外接管路时与顶部的驱动支架、减速机安装座产生空间干涉；釜体侧面设置的侧出式接管可用于中途取样或者中途补加物料，接管的内伸长度做了精准控制，既不会伸入到搅拌桨的运动扫掠范围内，又能保证取样时获取到釜内中部的代表性物料，不会因为取到壁面附近滞留层的物料导致检测数据失真。釜体外壁设置的支耳结构是安装承重的核心部件，支耳的加强筋布局做了受力优化，能将满釜状态下的设备总重量均匀传递到安装钢平台的承重梁上，避免局部应力集中导致支耳焊缝开裂。

关于安装边界与尺寸适配，这套结构的搅拌轴与釜底的间隙控制在桨叶直径的1/10左右，这个距离既能避免桨叶运转时刮蹭釜底衬层，又能保证釜底区域的物料能被桨叶产生的流场带动，不存在混合死区；驱动单元的顶部预留了足够的检修空间，后期更换机械密封、调整轴承间隙时不需要拆除全部顶部管路，只需要拆开驱动支架的连接螺栓就能将搅拌轴整体吊出，大幅缩短设备停机维护的时间。釜体的筒体部分采用标准椭圆封头做下封结构，封头的曲率半径与筒体直径匹配，这种结构的承压能力优于平盖封头，在相同壁厚下能承受更高的工作压力，同时曲面结构也能减少物料在釜壁的粘附残留，放料时能让物料顺着曲面完全流出，减少批次生产之间的物料交叉污染。

搅拌桨的安装位置做了动平衡校核预留，轴上的桨叶固定采用键连接加顶丝锁紧的双重固定方式，避免长期正反转切换时桨叶出现松动移位；釜顶的密封结构采用单端面机械密封，密封腔预留了冷却冲洗接口，可接入清洁冲洗液对密封端面进行冷却润滑，延长密封件的使用寿命，适合处理无强腐蚀、无固体颗粒磨损的常规物料反应工况。设备侧面的人孔结构采用快开式压盖设计，日常清理釜内壁、检查桨叶磨损情况时不需要动用大型吊装工具，操作人员可以快速打开人孔进入釜内作业，人孔的密封面采用凹凸面结构，配合耐温密封垫能保证釜内的压力稳定，不会出现泄漏问题。放料口设置在下封头的最低位置，放料阀的连接法兰与封头底部直接焊接，减少了放料管路的残留段，避免批次生产结束后有物料残留在管路死角中，影响下一批次的产品纯度。
