转子电机组件SolidWorks三维结构设计

项目分类:电动机 发布时间:2025-09-16 ID:1074539
  • 转子电机组件SolidWorks三维结构设计

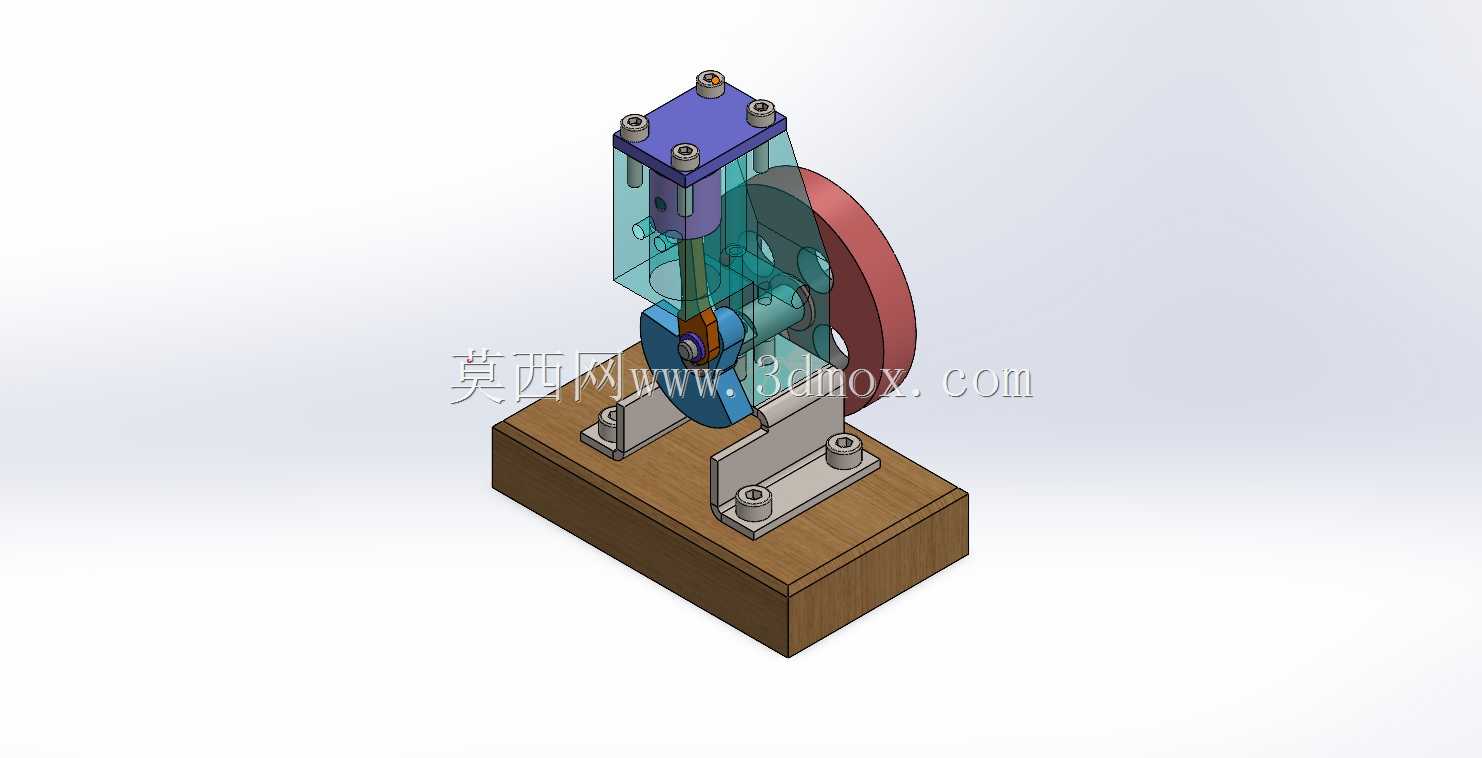

这套转子电机组件的三维结构设计,核心面向小型动力输出场景的教学演示、结构验证与原理仿真需求,覆盖从职业院校机电专业实训教具开发,到小型机电产品前期方案迭代的多个应用场景,可直观展示往复式动力转换结构与电机核心部件的配合逻辑,帮助设计人员快速梳理动力传递路径,也能作为机械装配课程的具象化演示载体,让学习者清晰理解定转子配合、轴系支撑、壳体防护的实际结构关系。

从实际功能层面看,该组件完整覆盖了转子电机的核心功能单元:包含做旋转运动输出的转子部件、提供磁场支撑的定子结构、传递扭矩的传动轴系、容纳所有核心部件的防护壳体,以及将旋转运动转换为直线往复动作的曲柄滑块联动结构,所有部件之间的装配约束完全按照实际机械配合要求设置,轴与轴承位采用过渡配合约束,壳体连接位设置对应螺栓连接的同轴与面贴合约束,运动部件保留合理的活动间隙,既可以做静态的结构干涉检查,也能直接添加驱动完成运动仿真,验证动力传递过程中是否存在卡滞、行程超差等问题。

设计过程中优先遵循实际电机的装配逻辑,先搭建轴系的基准定位,以传动轴的中心轴线为整个装配的全局基准,依次装配转子铁芯、端部的传动轮、曲柄联动结构,再以轴系的安装位为基准匹配定子与壳体的安装位置,确保定子与转子之间的气隙均匀,避免出现偏心导致的运转摩擦问题;外部的支撑底座采用木质基座加金属支架的组合结构,支架与基座之间通过螺栓紧固,支架上设置的轴承座直接支撑传动轴的两端,保证轴系运转时的同轴度,减少径向跳动带来的振动问题。

从安装边界与尺寸逻辑来看,整个组件的安装基准为底部木质基座的下平面,基座上预留的四个安装孔位呈矩形分布,可直接通过螺栓固定在实训台或者测试台架上,安装时需要保证基座平面的水平度,避免轴系倾斜带来的额外负载;组件的横向最大尺寸为带轮外侧到壳体另一侧的距离,纵向最大尺寸为基座前端到后端的距离,高度方向从基座底面到顶部壳体盖板的距离控制在小型演示装置的合理范围内,不会占用过多台架空间,同时所有运动部件的外轮廓都在支撑底座的投影范围内,避免运转时部件超出安装基座带来的安全隐患。

细节设计上,壳体采用半透明的可视化结构设计,既保留了壳体对内部部件的防护作用,也能直接观察到内部曲柄滑块的往复运动过程,适合教学演示场景使用;顶部盖板与下部壳体通过四个内六角螺栓连接,拆卸方便,可快速拆解展示内部的转子、轴、连杆等单个零件结构,满足拆装实训的需求;零件的命名按照机械设计的常规规范设置,每个零件都对应明确的功能标识,特征树的建模顺序按照加工工艺逻辑排布,轴类零件先做主体回转特征再加工键槽、安装位,壳体类零件先做主体腔体再添加安装凸台、螺栓孔,方便后续设计人员根据实际需求修改参数,调整电机的功率、行程等核心指标。

这套结构在仿真分析场景下,可直接添加材料属性完成转子的动平衡验证、轴系的刚度校核、连接螺栓的强度验算,也能导出爆炸视图用于装配指导文档的制作,或者添加渲染材质生成产品演示动画,用于方案汇报或者教学课件制作,所有配合关系都经过实际装配验证,不存在过定义或者欠约束的问题,导入后可直接使用,不需要额外调整装配关系。
