带输出齿轮的剖视结构直流电动机

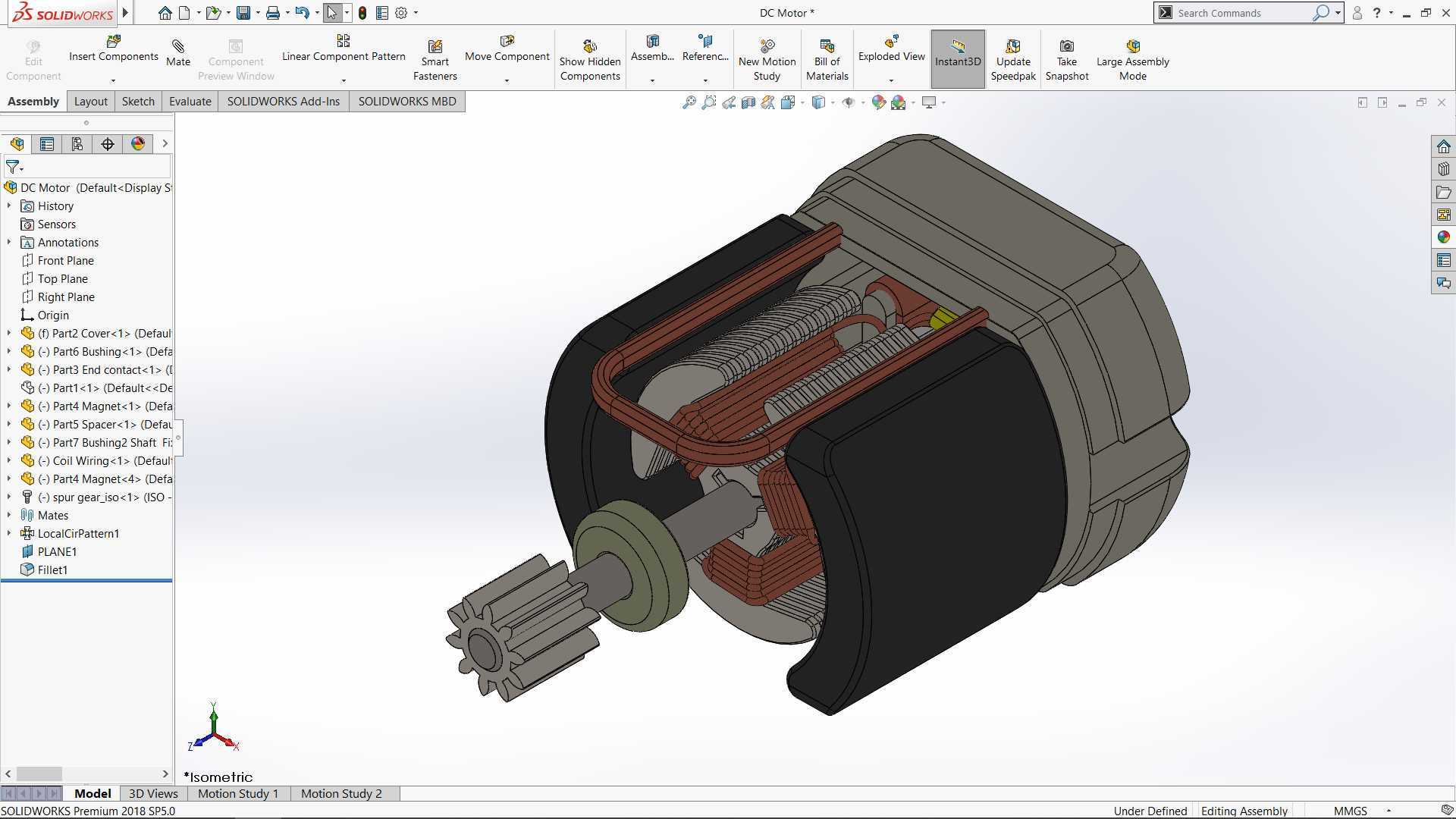

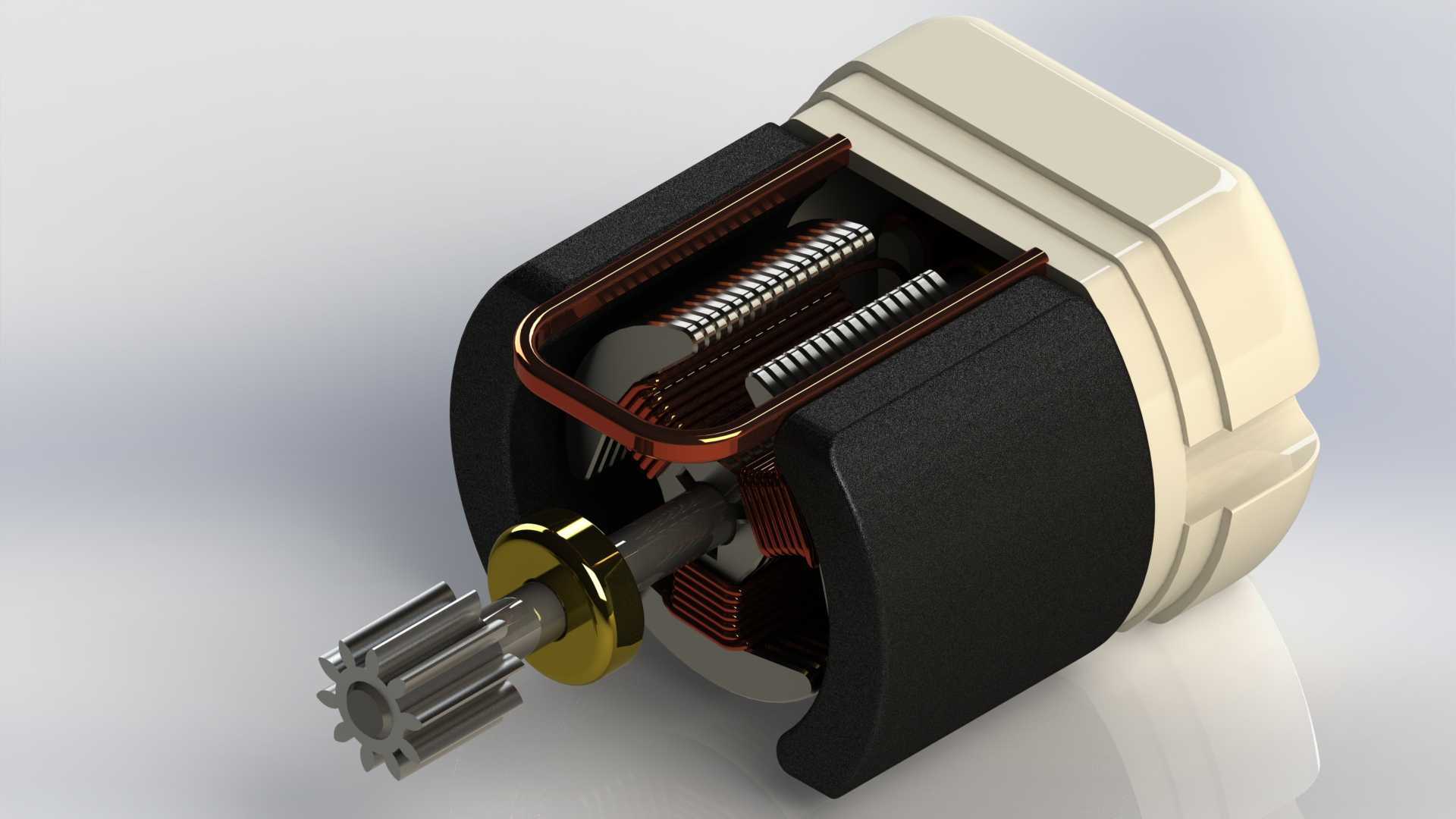

　　这款直流动力部件的输出端集成了钢制直齿传动齿轮，可直接与设备内部的减速齿组啮合，省去额外加装联轴器的装配工序，常见于小型自动化执行机构、桌面级精密传动装置、小型代步工具的动力单元中，也可作为教学演示教具展示直流动力转换的核心结构。从剖视结构能清晰看到内部绕组与换向组件的排布逻辑，设计阶段优先考虑了定子磁钢与转子绕组的同轴度公差，将气隙控制在均匀的0.2mm区间内，避免运转过程中出现扫膛问题，同时兼顾了磁路导通效率，减少空载状态下的磁损。

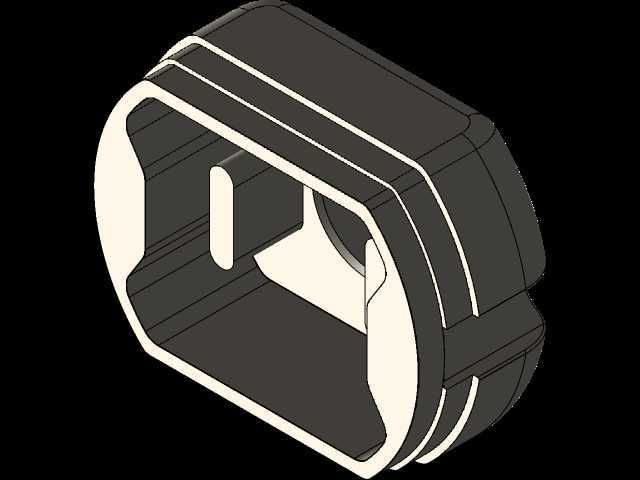

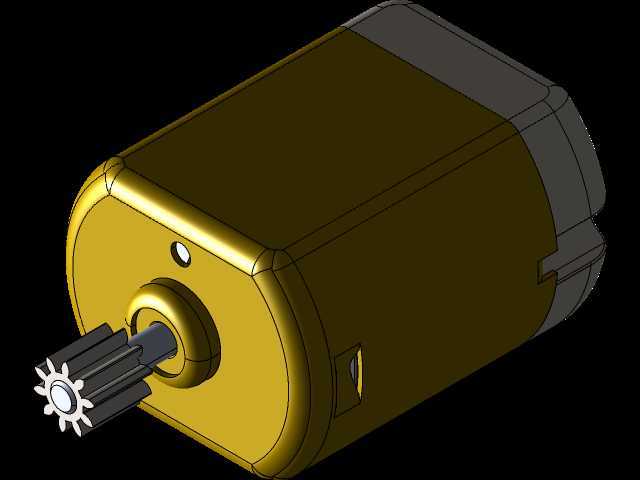

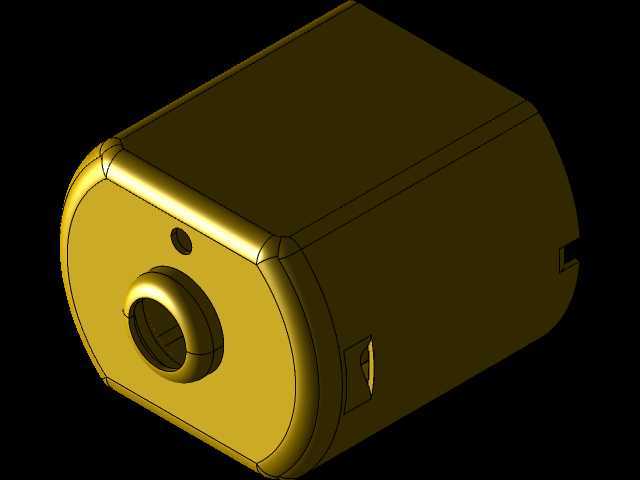

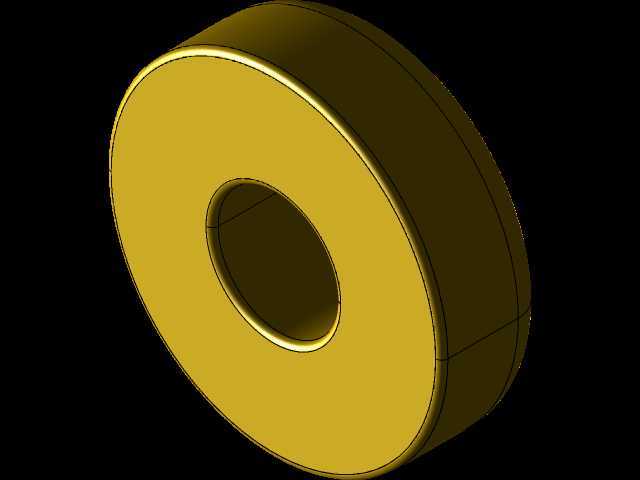

　　机壳采用分段式拼接结构，前段为绝缘工程材质端盖，预留了输出轴的轴承安装位，轴承选用标准深沟球轴承，可承受径向与少量轴向的传动载荷，后段为包裹磁钢的黑色防护壳体，既起到磁路导磁作用，也能隔绝外部粉尘进入绕组区域。输出轴与齿轮的配合采用过盈加平键的连接方式，可传递额定工况下的扭矩，避免正反转切换时出现齿轮打滑空转的问题。安装边界上，机壳尾部的端盖为规则圆柱面，可通过卡箍或者法兰压块直接固定在设备的安装腔体内，不需要额外设计复杂的安装支架，输出齿轮的齿顶圆直径、轴伸长度都匹配小型传动机构的常规安装尺寸，能直接替换同规格的现有动力部件，不需要对周边传动结构做大幅修改。

　　设计过程中特意将绕组的端部做了规整排布，避免端部突出剐蹭机壳内壁，换向器与碳刷的接触位置做了对位优化，减少运转过程中的碳刷磨损量，延长部件的连续运转寿命。从实际应用场景来看，这类带集成输出齿轮的直流动力部件，不需要额外搭配输出轴转接件，能直接嵌入到紧凑的设备腔体内部，比如小型电动执行器、智能门锁的锁舌驱动机构、桌面3D打印机的送料动力单元、小型云台的转动驱动结构中，都能适配对应的安装空间。结构设计上没有采用复杂的异形曲面，所有机壳部件都可以通过注塑或者常规机加工完成，量产时的模具开模难度低，零部件的通用性强，后期维护时更换碳刷、轴承这类易损件也不需要特殊工装，拆开前后端盖即可完成操作。

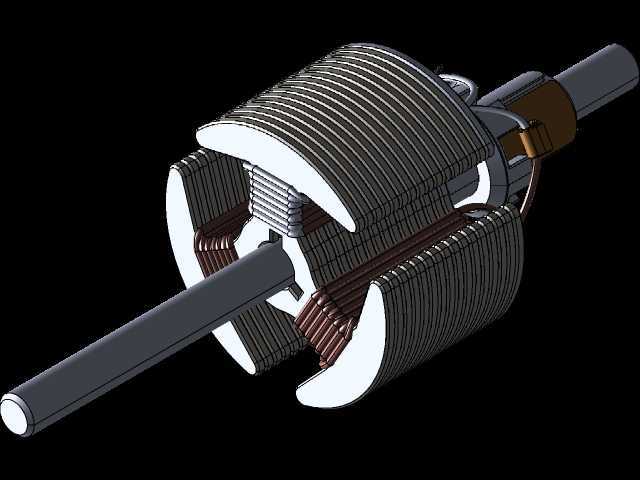

　　绕组的绕线方式采用了常规的叠绕工艺，槽满率控制在合理区间，既保证了足够的扭矩输出，也不会因为槽满率过高导致装配困难，磁钢采用表贴式固定在机壳内壁，固定方式为耐高温结构胶粘接加卡簧限位，避免高速运转时磁钢出现移位脱落。输出轴的材质选用调质处理的45号钢，表面做了防锈处理，与轴承配合的轴颈位置做了磨削加工，公差控制在k6区间，保证与轴承内圈的配合紧密度，不会出现轴跟转的问题。齿轮部分采用粉末冶金工艺加工，齿面做了硬化处理，能承受频繁正反转带来的冲击载荷，齿形参数匹配常规模数的直齿传动要求，啮合间隙控制在0.05mm以内，减少传动过程中的回差，适合对传动精度有一定要求的小型设备场景。
