垂直式手动肘节夹紧工装结构设计

在工装夹具的实际应用场景里，垂直肘节夹是小批量零件加工、装配工位、检具定位环节里出镜率极高的手动夹紧元件，和水平式、推拉式肘节夹相比，垂直压合的施力方向更适配工件顶面压紧的工况，不会占用过多侧向操作空间，在小型焊接工装、电子产品组装治具、机加工二次定位工位上，这类夹紧结构的操作效率比传统螺栓压紧高4到6倍，操作人员单次扳动手柄即可完成锁紧与松开动作，不需要额外借助扳手等辅助工具。

从结构功能逻辑来看，这套肘节夹采用了经典的连杆死点锁紧原理，当操作手柄扳动到垂直锁紧位置时，整套连杆机构会越过力学死点，此时即便工件受加工振动、外力冲击，夹紧状态也不会自行松脱，只有反向扳动手柄打破死点平衡才能解除压紧，这一特性刚好适配有持续振动的钻削、打磨工位，避免加工过程中工件移位导致的尺寸超差。压头部分采用了可调节高度的螺杆结构，前端带防滑压头，能够适配不同厚度的被夹紧工件，不需要额外更换压头组件，调节螺杆的伸出长度即可适配15mm以内的工件厚度差，压头端面做了圆弧过渡处理，不会在软质工件表面留下明显压痕，针对铝件、塑料件等易划伤工件的装夹场景也能适配。

设计这套结构的时候，首先要考虑的是安装基准的统一性，整个夹具体的底座采用了方形安装板设计，四个角预留了沉头安装孔，孔位间距符合通用工装的安装孔距标准，可以直接固定在标准铝型材工作台、铸铁平台或者定制治具基板上，不需要额外加工转接板。底座上的定位圆柱面是和压头同轴设计的，装配时可以通过圆柱销先做定位，再锁固安装螺丝，保证压头的压紧中心和工件定位中心重合，避免压紧时产生侧向分力导致工件偏移。手柄部分做了滚花防滑处理，握持段的直径按照成年人手型尺寸设计，扳动时的受力角度在锁紧位置时刚好处于人手施力最舒适的区间，单次操作的扳动角度控制在90度以内，操作人员手腕不需要做过大角度翻转就能完成锁紧动作，长时间重复操作也不容易产生疲劳。

从安装边界尺寸来看，这套夹紧结构在锁紧状态下的总高度控制在160mm以内，底座的安装平面尺寸为120mm*80mm，侧向突出的结构部分不会超出底座边缘20mm，在排布多工位工装的时候，相邻两个肘节夹的中心距可以控制在100mm以内，能够最大化利用工装台的安装面积。压头的最大行程为25mm，空行程阶段手柄扳动阻力极小，接触工件后才会逐步增大力矩，最终的锁紧力可以达到300N，足够覆盖大部分小型零件的装夹需求，针对需要更大夹紧力的场景，只需要更换刚度更高的连杆弹簧、调整连杆铰接点的位置即可提升锁紧力，不需要整体重做底座结构。

在实际选型适配的时候，需要注意这类垂直肘节夹的压头施力方向是垂直于安装底座平面，所以更适合工件顶面有平整压紧面的场景，如果工件的压紧面是斜面或者异形面，可以更换定制的仿形压头，不需要改动夹具体的主体结构。铰接位置的销轴都做了淬火处理，表面硬度达到HRC45以上，长期反复扳动也不会出现销轴磨损导致的锁紧间隙变大问题，铰接位置预留了润滑脂注油孔，定期加注润滑脂即可保证机构动作顺畅，不会出现卡滞问题。底座和连杆部分采用了碳钢材质做发黑处理，有基础的防锈能力，在潮湿的装配车间环境下也不会轻易生锈，如果是用于洁净车间或者有防腐蚀要求的场景，可以更换为不锈钢材质的同款结构，整体安装尺寸完全兼容，不需要重新设计安装孔位。

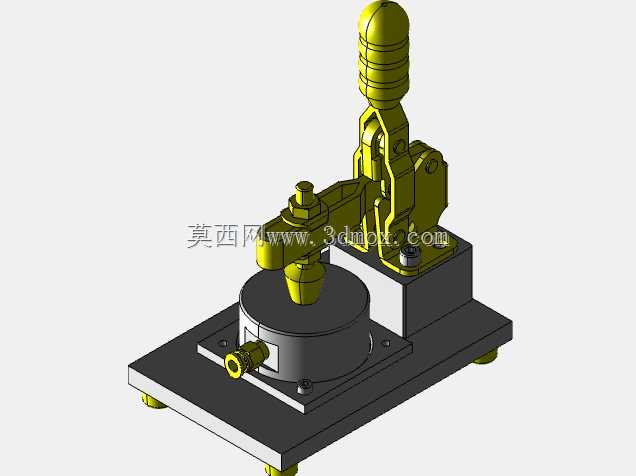

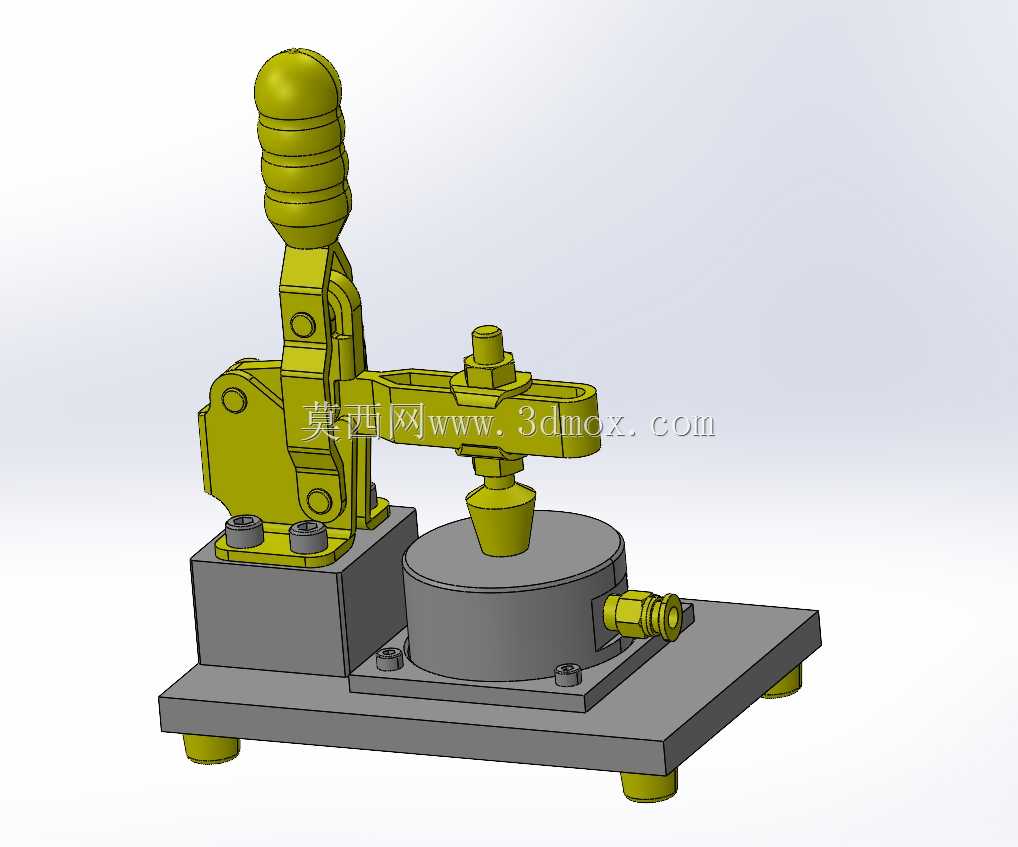

很多刚接触工装设计的工程师容易忽略肘节夹的死点位置调整，这套结构在设计时已经把死点位置的过盈量控制在合理区间，既不会因为过盈量太小导致容易松脱，也不会因为过盈量太大导致扳动手柄需要的力过大，装配时只需要按照装配图的尺寸要求调整连杆长度，就能保证出厂时的锁紧手感一致。压头下方的定位座可以根据工件的外形做定制更换，图中的圆柱定位座只是针对特定圆形工件的适配方案，实际应用中可以更换为仿形定位块、真空吸附座、或者快速换型的标准定位接口，整套夹具体的主体结构不需要做任何改动，就能适配不同外形的工件装夹需求，这也是这类标准肘节夹在工装设计中被广泛应用的核心原因——通过标准化的夹紧主体，搭配定制化的定位附件，就能快速搭建出符合特定工序需求的装夹方案，大幅缩短工装设计和加工的周期。
