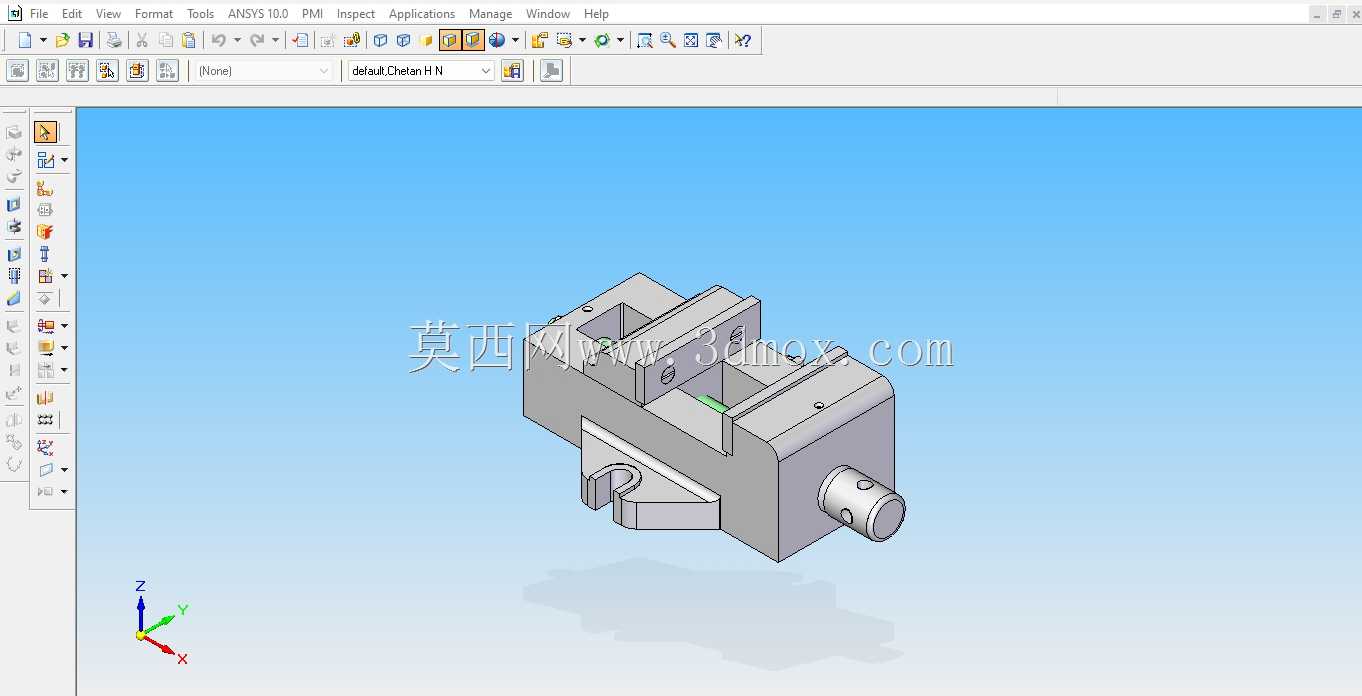

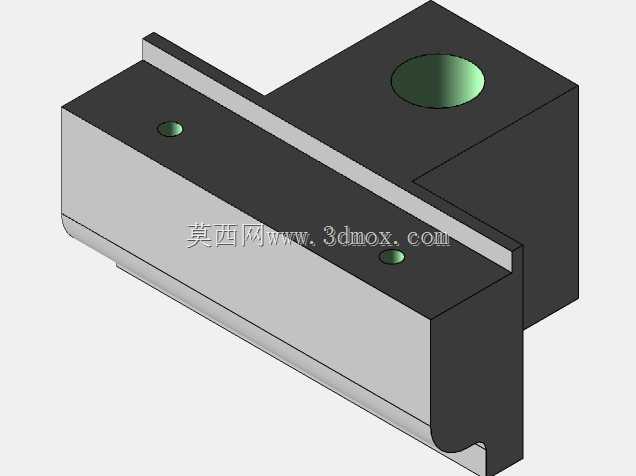

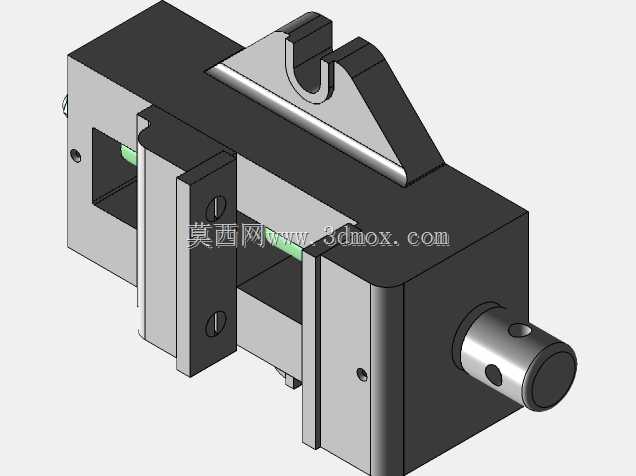

机加工用固定式机械虎钳结构设计

在常规金切加工、钳工修配的作业场景里，工件的可靠装夹是保证加工精度、避免工件位移报废的核心前提，这款机械虎钳正是针对台式加工工位的装夹需求设计的手动夹紧工装。从实际使用场景来看，这类虎钳多配套台式钻床、小型铣床、钳工台使用，也可作为线切割、小型磨床的配套装夹附件，覆盖单件小批量加工、工装修配、教学实训等多类工况，相比液压、气动类夹紧工装，纯机械结构的虎钳无需外接动力源，对安装工位的配套要求极低，只要通过底座的安装孔将其固定在工作台T型槽上即可投入使用，适配绝大多数常规加工工位的安装条件。

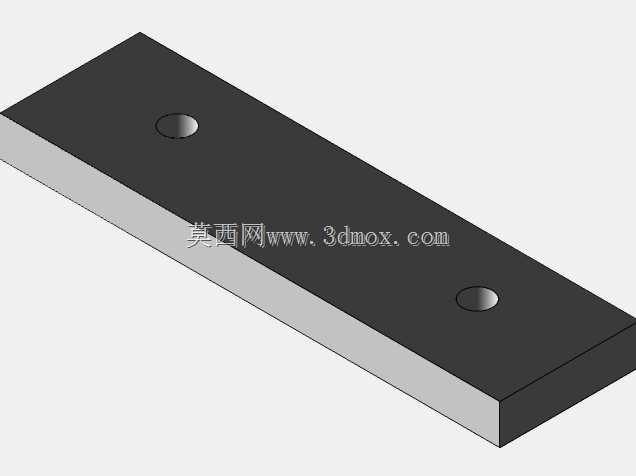

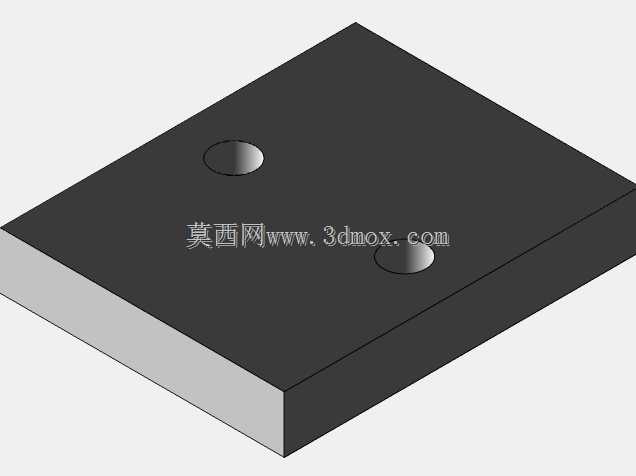

从功能特性来看，这款虎钳采用丝杠副作为核心夹紧传动结构，转动端部的手柄即可带动活动钳身沿固定导轨做直线进给，配合固定钳身的夹持面完成工件的夹紧与松开，钳口部位预留了可更换钳口板的安装位，可根据加工工件的材质、外形更换光面、齿面或者异形钳口，比如夹持软质有色金属工件时更换铜质钳口避免夹伤工件表面，夹持毛坯件时更换带齿淬硬钳口增大夹紧摩擦力防止工件打滑。整个夹紧行程覆盖常规小型工件的装夹尺寸范围，钳身的导向结构采用一体式矩形导轨设计，相比分离式导轨结构，整体刚性更强，夹紧过程中活动钳身不会出现上翘或者侧偏的问题，能保证夹持面的平行度误差控制在机加工装夹允许的公差范围内，避免装夹偏差带来的加工面垂直度、平行度超差问题。

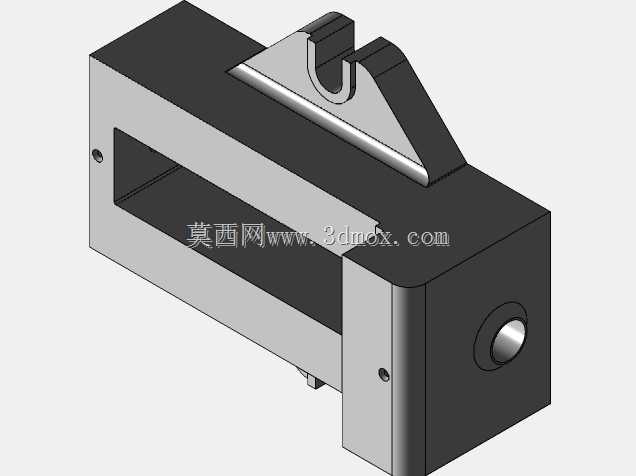

设计思路上，这款虎钳优先考虑了工装的刚性与维护便捷性，整体采用箱体式钳身结构，固定钳身与底座为一体化铸造成型后经时效处理再加工导轨面，从根源上降低长期使用后的结构变形量；丝杠采用梯形螺纹传动，不仅具备足够的传动强度，还具备自锁特性，夹紧工件后不会因为加工过程中的振动出现丝杠反转松夹的问题，无需额外增加锁紧机构就能保证装夹可靠性。钳身的排屑空间做了针对性设计，活动钳身与固定钳身之间预留了足够的切屑掉落间隙，加工产生的金属切屑不会卡在导轨配合面内，日常维护只需要定期清理导轨面、给丝杠加注润滑脂即可，不需要复杂的拆解保养。

从安装边界与外形尺寸来看，这款虎钳的底座安装孔位间距适配常规钳工台、小型机床工作台的T型槽间距，安装时不需要额外加工转接板，直接用T型螺栓即可完成固定；整体外形轮廓紧凑，不会占用过多工作台面空间，夹持工位的中心高度匹配常规小型加工设备的主轴作业高度范围，装夹工件后不需要额外垫高就能满足加工行程要求。钳身的夹持面做了淬硬处理，硬度达到工装夹具的常规耐磨要求，长期使用后即使出现磨损，也可以通过更换钳口板、修磨导轨面的方式恢复精度，整体使用寿命远高于薄板冲压类简易工装。在实际加工场景中，这类机械虎钳还可以配合角度垫铁、回转底座使用，完成不同角度工件的装夹加工，拓展工装的使用范围，不管是平面铣削、钻孔攻丝，还是钳工的锉削、錾削作业，都能提供稳定可靠的夹紧力，避免工件在加工过程中出现位移、振动，既可以保证加工精度，也能降低操作人员手持工件作业的安全风险。
