假天花板花纹对辊滚压成型装置结构

这套滚压成型结构主要面向室内装饰吊顶领域的假天花板板材连续压型工序，在装饰建材加工产线中，承担将平面卷材或片材通过连续辊压，一次成型表面立体防滑/装饰纹理的核心工序，替代传统的模压、蚀刻工艺，适配连续化生产线的高速走料需求，相比单工位模压，辊压工艺的加工效率可提升数倍，且成型纹理一致性更好，材料内应力分布更均匀，能有效降低后续裁切、安装过程中的板材变形概率。

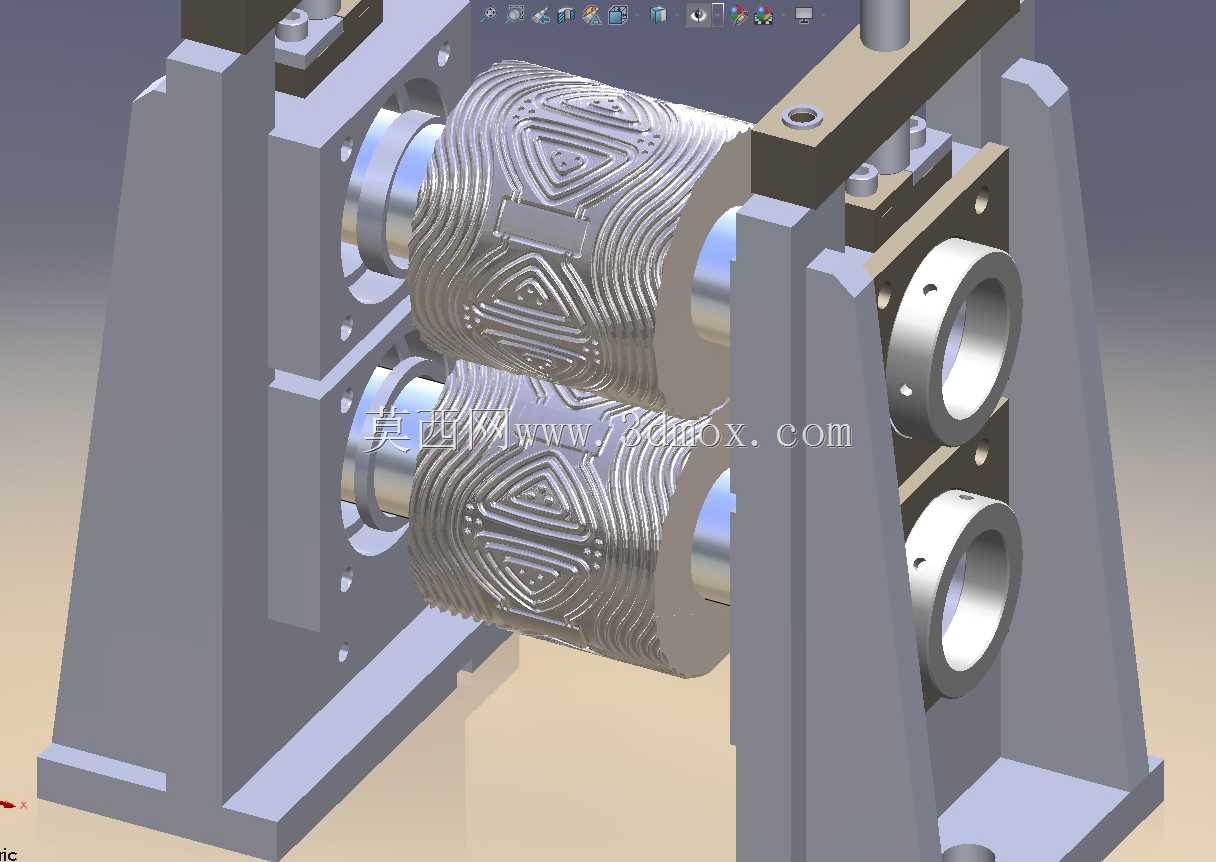

从结构布局来看，整套装置采用对称式双机架支撑结构，两侧立式机架通过底部连接基座形成刚性整体，安装时需要保证两侧机架的安装面平面度公差控制在0.02mm/m范围内，避免辊轴安装后出现偏斜，导致压型深度不均、板材走偏的问题。上下两根成型辊平行布置在机架之间，辊轴两端采用高精度轴承座定位，轴承座与机架之间设置有间隙调整垫片组，可根据待加工板材的实际厚度、压型深度需求，灵活调整上下辊之间的中心距，调整范围可覆盖0.5mm到3mm厚度的常见装饰板材加工需求，适配铝质、PVC、复合石膏贴面等多种假天花板常用基材的压型作业。

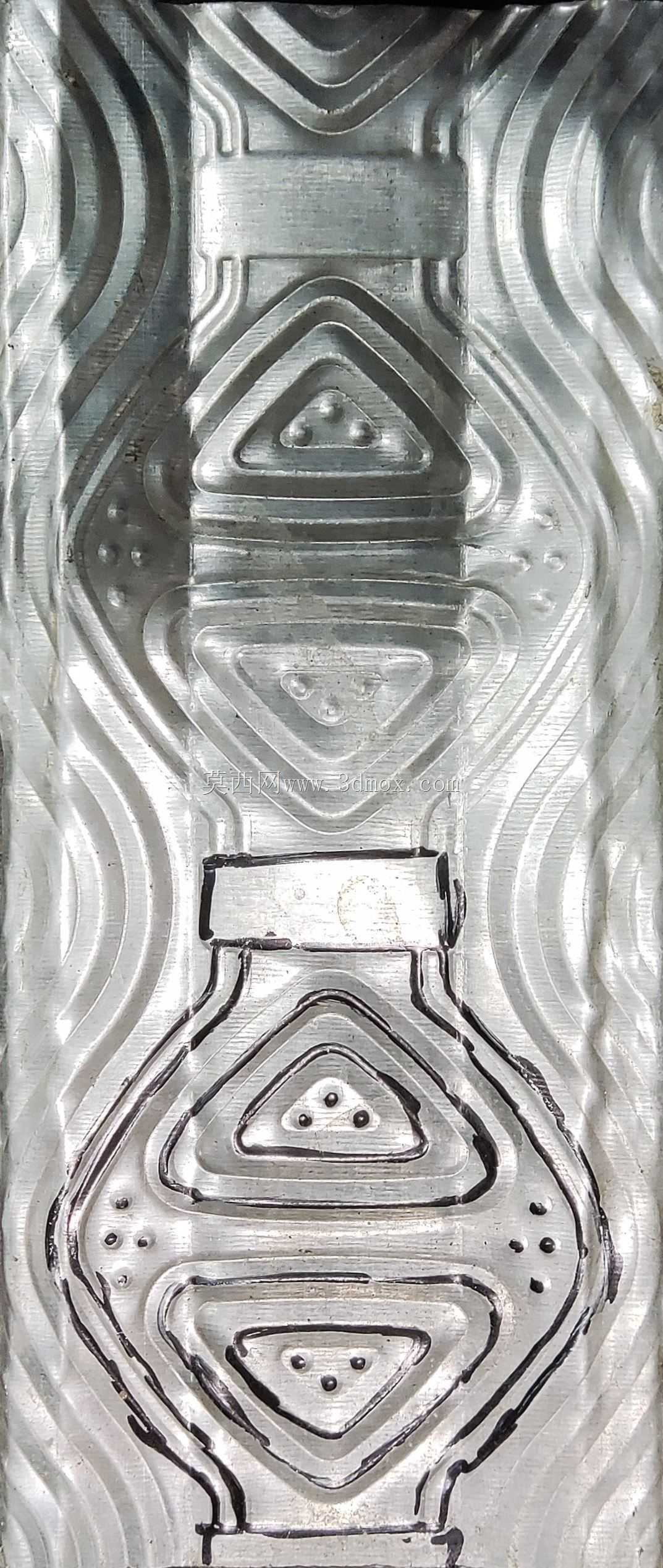

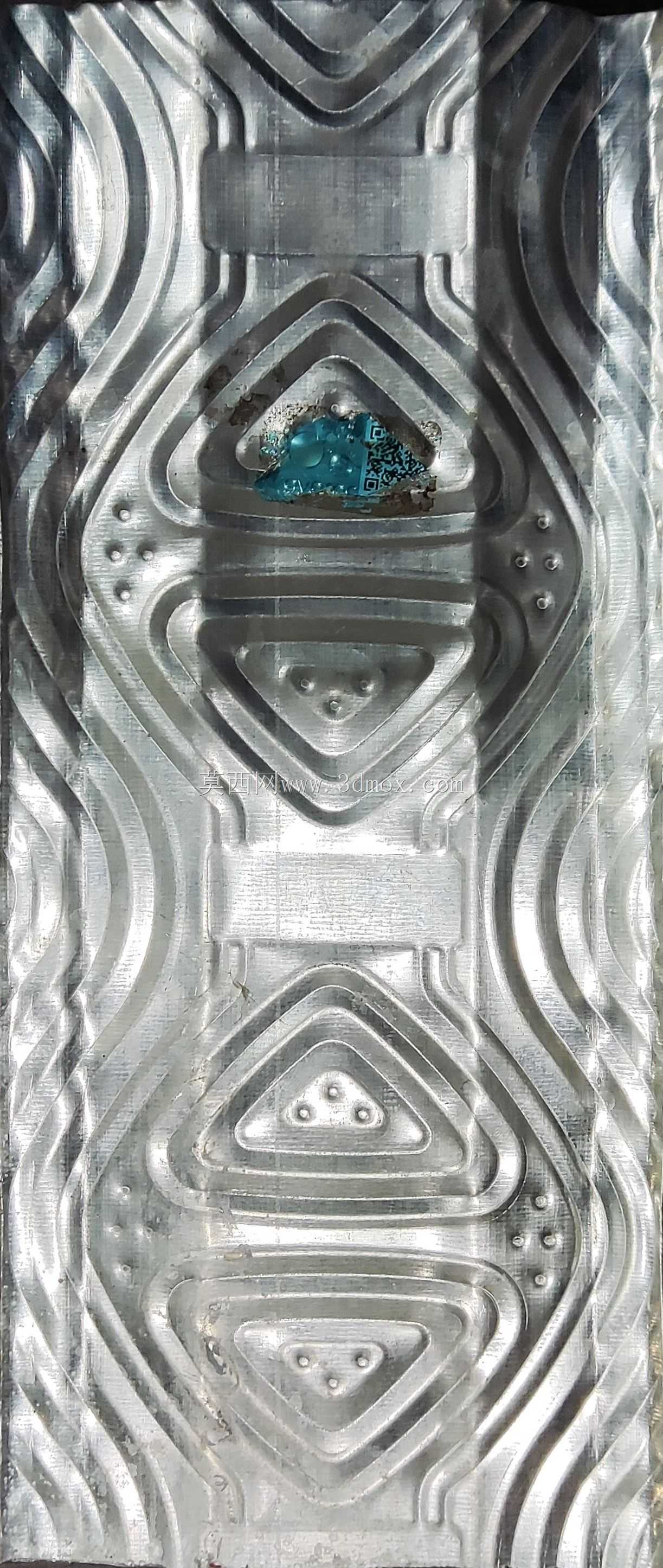

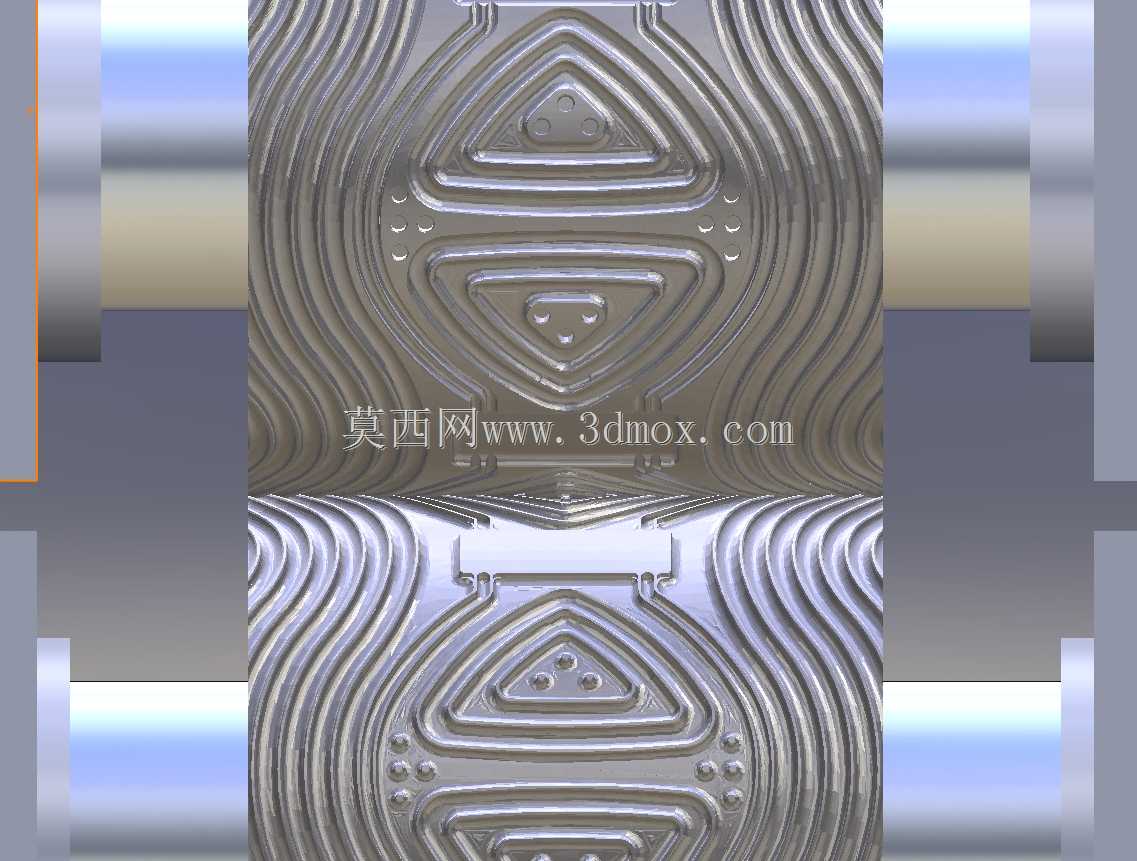

成型辊的表面纹理是整套结构的核心设计部分，辊面加工有连续的三角形凹凸纹理，纹理走向沿辊轴周向连续排布，沿轴向做等距错位排列，保证板材在走料过程中，辊面与板材的接触线始终保持连续，不会出现局部无压的空白区域，同时这种交错排布的纹理可以在压型过程中对板材形成微量的横向延展约束，减少板材压型过程中的起皱、边部波浪变形问题。辊面的纹理深度根据假天花板的装饰需求设计为0.3mm到0.8mm区间，既保证成型后的纹理有足够的立体触感，又不会因为压入过深导致板材背面出现凸痕，影响后续的背部贴合、安装平整度。

驱动端的设计预留了标准的联轴器安装接口，可适配产线现有减速电机的输出轴，不需要额外定制传动连接件，上下辊之间通过同步齿轮实现等速反向传动，保证上下辊的线速度完全一致，避免因为辊速差导致板材表面出现擦痕、纹理错位的问题。机架上方设置有压紧调节机构，通过螺旋调节副可以对上辊轴承座施加稳定的下压力，保证压型过程中辊缝保持稳定，不会因为板材厚度的微小波动出现压型深度忽深忽浅的问题，同时压紧机构设置有过载保护间隙，当板材中混入硬质杂质时，上辊可微量抬升避让，避免辊面纹理被硬质点硌伤，延长成型辊的使用寿命。

安装边界方面，整套结构的底部基座设置有标准的T型槽安装孔，可直接固定在产线的型材机架或者混凝土安装基础上，安装时需要保证辊轴的轴线与板材走料方向垂直，垂直度公差需控制在0.05mm/m以内，否则会出现板材走偏、纹理斜向的问题。进料端预留有导料板安装位，可对接产线的前序送料机构，出料端可对接后续的裁切、堆垛工位，不需要对现有产线做大规模改造即可完成集成。在实际使用过程中，需要定期对辊面做清洁处理，避免压型过程中残留的材料碎屑附着在辊面纹理凹槽内，导致压出的纹理出现缺角、麻点等缺陷，轴承座部位需要定期加注润滑脂，保证辊轴转动顺畅，避免出现转动卡滞导致的板材表面拉伤。

从设计逻辑来看，这套结构没有采用复杂的多辊逐级压型结构，而是采用双辊一次成型的方案，主要是针对假天花板表面纹理深度较浅、板材厚度较薄的加工特性，减少了多辊结构带来的安装调试复杂度，同时降低了设备整体的制造成本，对于中小批量的装饰板材加工场景，这种结构的调试难度更低，换产时只需要更换对应纹理的成型辊，即可快速切换不同花型的假天花板生产，换辊过程只需要拆卸两端轴承座的固定螺栓，不需要拆解整个机架结构，单组辊的更换时间可控制在1小时以内，能很好适配装饰建材行业多品种、小批量的生产需求。

结构的刚性设计经过针对性优化，两侧机架采用加厚钢板焊接后去应力处理，避免长期承受压型载荷后出现机架变形，导致辊缝精度下降，辊轴本身采用合金钢材质经调质处理后表面淬火，辊面硬度达到HRC58-62，保证长期压型作业后辊面纹理不会出现磨损塌陷，延长整辊的使用寿命，减少换辊频次，降低生产过程中的耗材成本。
