直列四缸内燃机曲柄连杆机构三维结构

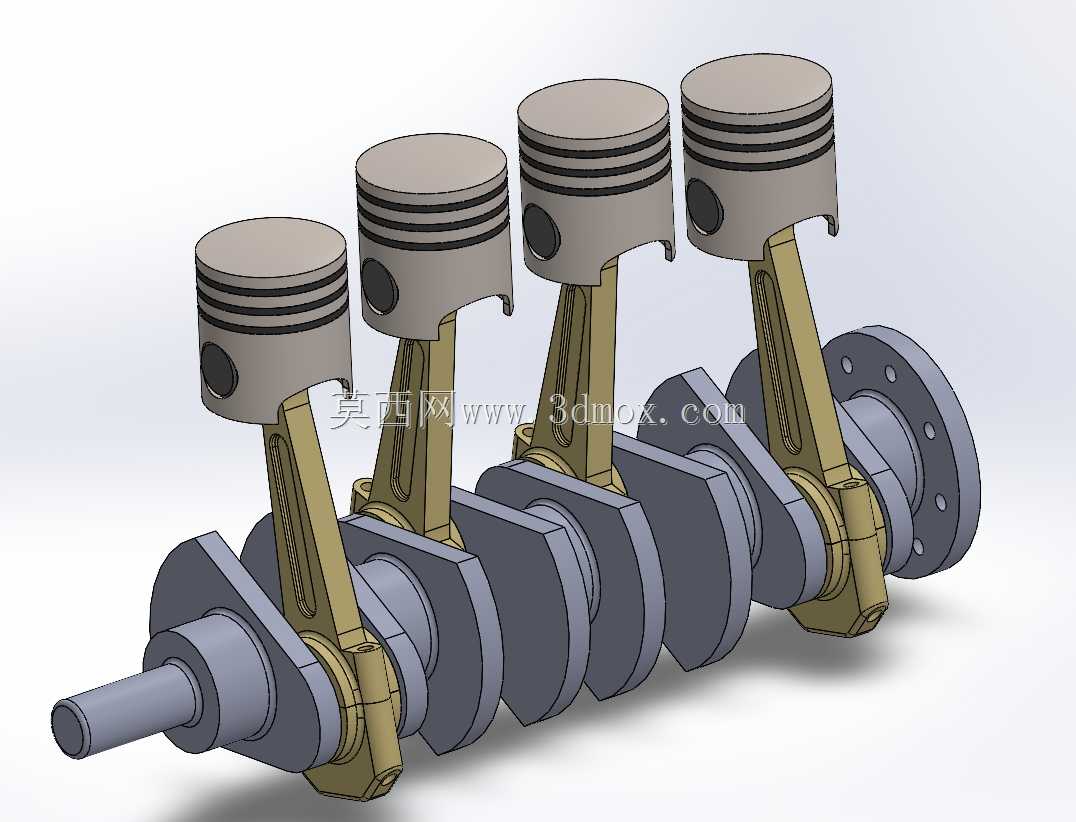

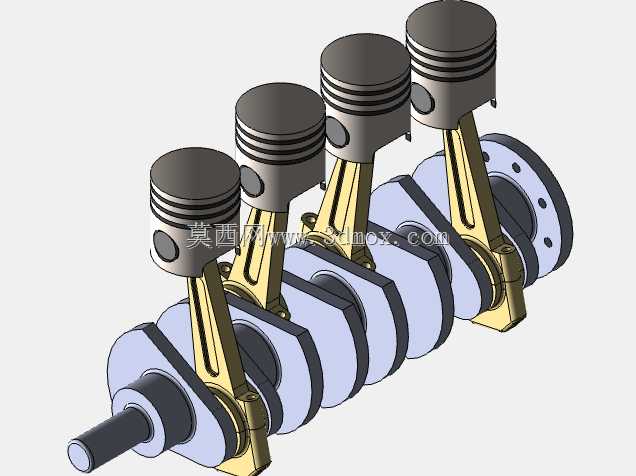

这套直列四缸动力核心组件的三维结构，完整还原了往复式内燃机最核心的运动转换单元，是乘用车、小型工程机械、农用动力设备中应用最广泛的动力输出结构。从实际工程应用场景来看，这类直列四缸布局的曲柄连杆组件，普遍搭载于1.0L-2.5L排量的燃油动力设备中，相比三缸结构拥有更优的运转平顺性，相比六缸及以上布局又具备更小的体积与重量优势，是民用动力领域普及率最高的结构形式。

从功能实现逻辑来看，整套结构承担着内燃机能量转换的核心职能：燃烧室混合气体燃烧膨胀产生的推力作用在活塞顶面，推动活塞沿气缸轴线做直线往复运动，通过铰接在活塞销上的连杆，将直线作用力传递到曲轴的曲柄销位置，利用曲轴的偏心结构把往复直线运动转化为曲轴的连续旋转运动，最终将动力输出给传动系统，驱动整车或作业设备运转。结构设计上，四个活塞沿曲轴轴线方向等距排布，相邻气缸的工作冲程错开180度曲轴转角，保证曲轴每旋转两周即可完成一个完整的工作循环，同时四个活塞的往复惯性力可以在曲轴平衡块的配重作用下实现大部分抵消，大幅降低运转过程中的振动与噪声。

具体到各部件的设计细节，活塞部分采用了典型的汽油机活塞结构，顶部设置有三道环槽，分别用于安装两道气环与一道油环，气环负责密封燃烧室与气缸壁之间的间隙，避免燃烧气体窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞裙部设计有适配热膨胀的型线，保证发动机在不同工作温度下，活塞与气缸壁之间都能保持合理的配合间隙，避免出现拉缸或者敲缸故障。连杆采用了工字形截面的锻钢结构，小端通过活塞销与活塞铰接，大端采用剖分式结构通过连杆轴瓦与曲轴的曲柄销配合，这种结构既保证了连杆足够的结构强度，又能有效降低往复运动部件的质量，减少惯性力带来的载荷冲击。

曲轴部分采用整体式锻造结构，四个曲柄销分别对应四个气缸的连杆安装位，每段曲柄销两侧都设置有扇形平衡块，用于抵消活塞与连杆往复运动产生的一阶、二阶惯性力，保证曲轴高速运转时的动平衡精度。曲轴的输出端设置有法兰结构，用于安装飞轮与动力输出连接部件，前端则预留了正时齿轮、皮带轮的安装位置，用于驱动配气机构、冷却水泵、发电机等附属部件。从安装边界来看，整套曲柄连杆机构的轴向尺寸、各缸中心距都严格遵循主流直列四缸发动机的设计规范，曲轴主轴颈的直径、连杆轴颈的宽度都适配常规的气缸体主轴承座、连杆大端的安装尺寸，活塞的外径、压缩高度也匹配常规的气缸套与燃烧室设计参数，可以直接用于动力总成的前期结构匹配、运动干涉校核，也可以作为教学演示模型直观展示四冲程内燃机的动力传递过程。在建模过程中，各部件之间的配合间隙都按照实际工程公差进行了预留，活塞与连杆的铰接、连杆与曲轴的铰接、曲轴主轴颈的旋转约束都完全还原真实的运动关系，可以直接用于运动仿真分析，验证不同转速下的部件运动轨迹、惯性力载荷分布，为后续的结构强度校核、NVH性能分析提供准确的三维数模基础。
