纸箱重物真空移载龙门桁架搬运装置

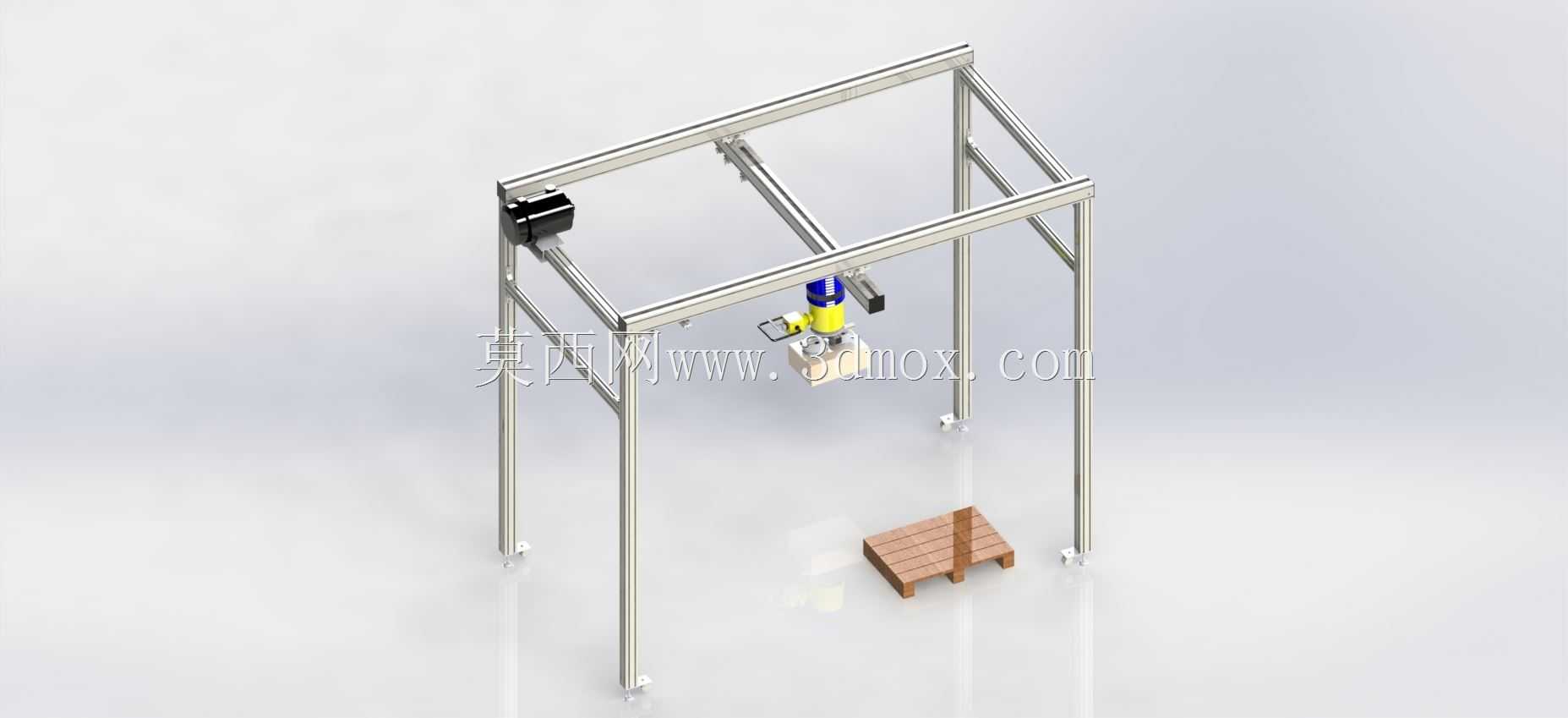

　　这套龙门式真空移载装置，核心应用场景集中在仓储物流周转、包装车间成品转运、生产线下线码垛这类需要频繁搬移纸箱类重物的工位，尤其适配人工长期搬运易引发腰背劳损的作业场景，能直接替代人工完成纸箱在托盘、输送线、暂存工位之间的定点移载作业。从结构设计思路来看，整体采用四柱式铝型材搭建龙门框架，相比焊接钢结构框架，铝型材的装配精度更容易控制，后期调整行程、维护部件时不需要动火切割，仅靠标准紧固件就能完成位置调整，框架的立柱底部配置可调脚杯，可适配车间地面存在的30mm以内的高度差，安装时不需要额外做预埋地基，直接在硬化地面上就能完成固定，整体框架的横向跨度可根据实际工位的覆盖需求调整，常规适配2-4米的作业覆盖宽度，纵向行程可覆盖3-6米的作业范围，垂直方向的升降行程预留1.2-1.8米的调节空间，完全满足常规托盘堆码1.5米高度的作业需求。

　　设备的移载执行端采用真空吸附组件，搭配真空发生器与吸盘组，针对纸箱类工件的表面特性，选用带唇边的丁腈橡胶吸盘，单组吸盘的额定吸附力可覆盖50kg以内的纸箱载荷，吸附时不会刮损纸箱表面印刷层，也不会因为纸箱表面存在轻微褶皱就出现漏气失压的问题，执行端的横向、纵向移动采用伺服电机搭配同步带传动，相比齿轮齿条传动，同步带的运行噪音更低，日常维护不需要频繁加注润滑脂，适合包装车间这类对洁净度有一定要求的作业环境，垂直升降方向搭配直线导轨做导向，避免升降过程中吸盘组出现偏摆，保证吸附对位的精度。

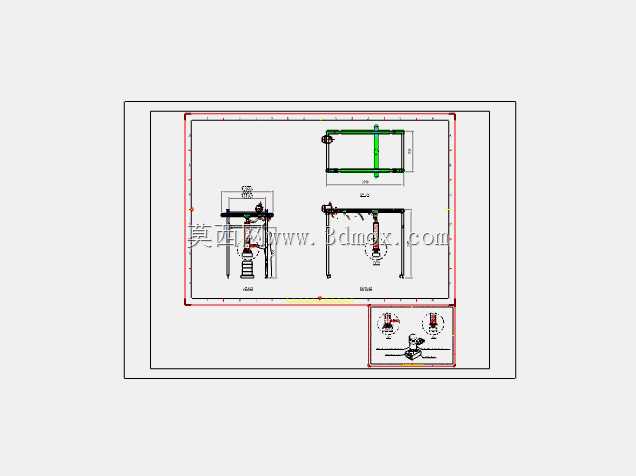

　　在功能设计上，这套装置的移动路径可根据现场工位布局做点位编程，支持手动示教点位，操作人员只需要将吸盘移动到目标取料、放料位置保存点位，设备就能自动完成循环移载作业，也可搭配光电传感器检测纸箱到位信号，实现与前端输送线的联动作业，不需要人工反复触发操作。考虑到车间作业的安全需求，真空回路中配置了真空压力开关，当吸附压力低于设定阈值时设备会立即停止移动并触发声光提示，避免搬运过程中纸箱掉落砸损工件或伤及操作人员，框架的移动轴两端都配置了硬限位块与软限位行程开关，双重限制移动行程，避免出现超程脱轨的问题。从安装边界来看，整套设备的立柱安装间距需要根据现场作业范围提前核算，立柱外侧需要预留至少500mm的维护空间，方便后期检修电机、传动组件，顶部的横梁走线采用坦克链收纳线缆，避免线缆随移动组件拖拽出现磨损，设备的气源接口设置在立柱侧下方，接入0.5-0.7MPa的压缩空气就能满足真空发生器的工作需求，供电采用常规380V三相工业用电，不需要额外配置特殊供电模块。

　　实际应用中，这套装置可将单工位的人工搬运作业替换为设备自动作业，单趟移载循环时间可控制在15秒以内，相比人工搬运效率提升40%以上，同时完全避免人工长期弯腰搬抬重物引发的职业损伤，尤其适合电商仓储、家电包装、食品装箱这类纸箱搬运量较大的作业场景，设备的模块化设计也支持后期根据产能需求扩展轴长、更换吸盘组适配不同尺寸的纸箱工件，不需要整体更换框架结构，能适配产线后期的调整需求。
