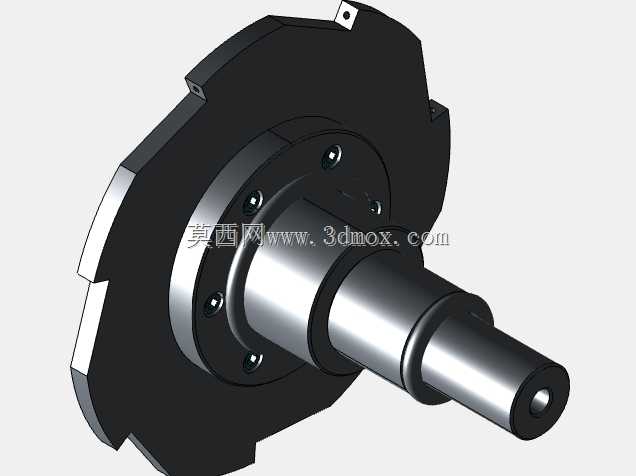

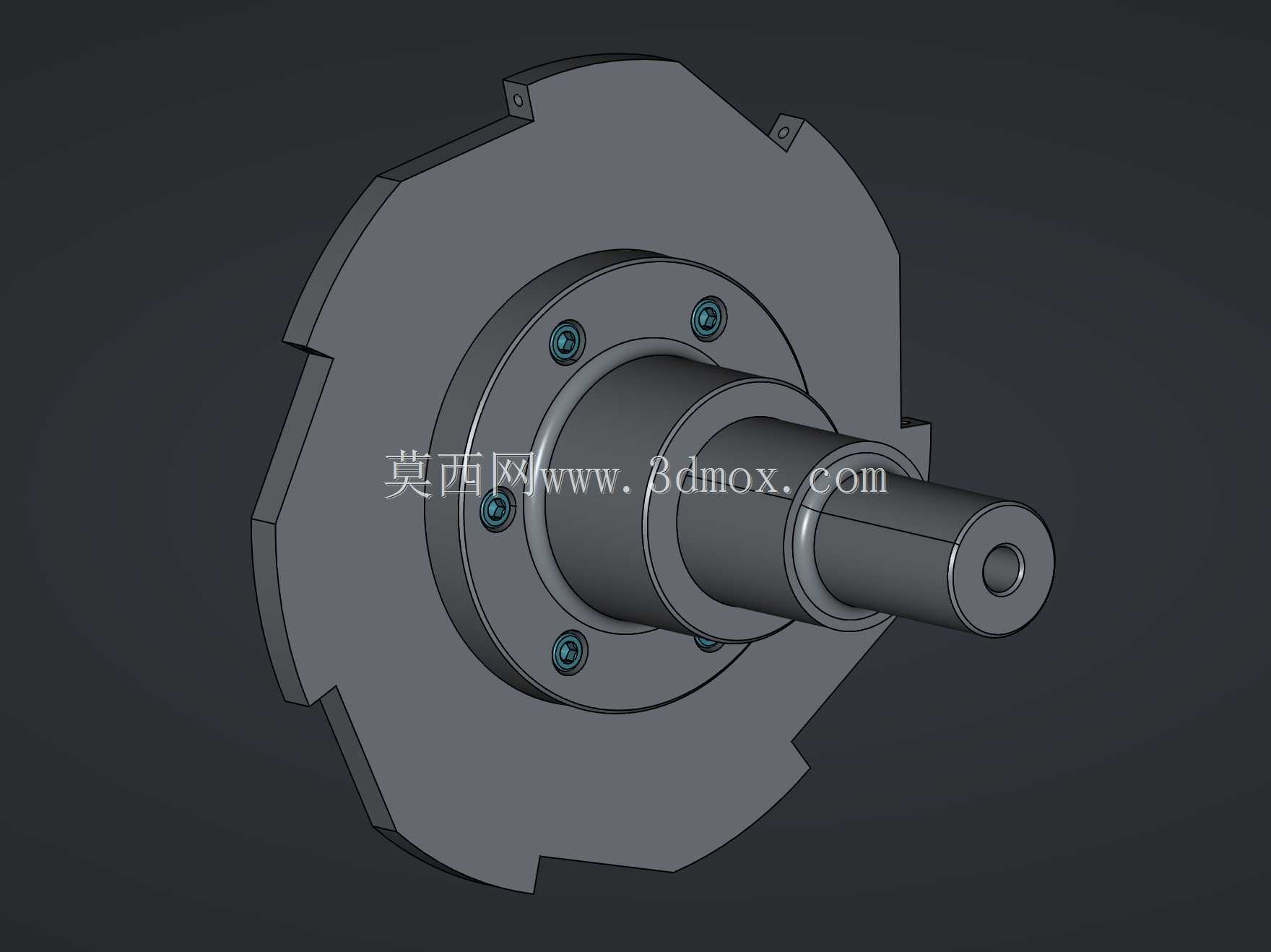

可换盘七齿铣削主轴切削头结构

　　在常规金属切削加工场景里，这类带可更换切削盘的旋转切削组件，是立式加工中心、普通卧式铣床完成大余量平面铣削、台阶面开粗工序的核心执行部件，和整体式焊接铣刀头不同，它的切削盘与主轴连接座采用分体式设计，日常生产中遇到刀齿崩损、切削刃磨损超差时，不需要拆解整套主轴连接结构，仅需松开周圈的内六角紧固螺钉，就能快速替换切削盘，大幅减少设备停机换刀的辅助时间，尤其适配批量零件加工的流水线生产节拍。

　　从结构设计逻辑来看，中心的阶梯轴是整套组件的安装基准，轴端的中心孔是加工时的工艺定位基准，也可作为安装时的同轴度找正基准，轴段的直径公差、台阶端面的垂直度都按照IT6级精度设计，保证装入机床主轴锥孔或者刀座后，整套切削组件的径向跳动控制在0.02mm以内，避免高速旋转时出现颤振，影响加工面的粗糙度。切削盘采用七齿均布的结构，相比六齿、八齿的常规铣刀盘，七齿的齿间夹角不是整数度，切削时每齿切入工件的相位不会出现周期性重叠，能有效打散切削力的振动频率，减少加工时的共振问题，尤其在铣削45号钢、铝合金等常见工件材料时，排屑空间也更充裕，不容易出现切屑卡滞在刀齿间刮伤已加工表面的问题。

　　连接法兰盘上的六个紧固螺钉采用圆周均布布局，螺钉孔设计了沉头结构，安装后螺钉头完全沉入法兰端面以下，不会在旋转时碰到工件或者机床防护罩，同时螺钉的拧紧力矩按照12.9级高强度螺栓的标准设定，保证高速铣削时切削盘不会因为切削力的冲击出现松动。安装边界方面，整套组件的轴向总长度控制在适配BT40、BT50主轴刀座的常用尺寸范围内，切削盘的最大回转直径覆盖常用的100-160mm铣削工况，轴端的定位轴颈和机床主轴的配合采用H7/k6的过渡配合，既保证安装时的同轴度，又不会因为配合过紧导致拆卸困难。

　　实际生产应用中，这类切削头不仅可以用于普通的平面铣削，更换不同齿形的切削盘后，还能完成倒角、沟槽铣削等工序，分体式的结构也降低了备件成本，不需要因为单个刀齿损坏就更换整套刀具。设计时还考虑了动平衡要求，所有旋转部件的材质均匀性、圆周方向的重量差都控制在G2.5级动平衡标准以内，适配最高8000转/分钟的铣削转速，不会因为离心力不均导致主轴轴承过早磨损。切削盘的刀齿采用前角8度、后角6度的常规铣削角度设计，兼顾刀刃强度和切削锋利度，加工钢件时可以承受较大的切削深度，加工有色金属时也能减少积屑瘤的产生。连接法兰与切削盘的结合面采用磨削加工，表面粗糙度达到Ra1.6，保证两者结合时没有间隙，切削力可以均匀传递到所有紧固螺钉上，避免单个螺钉受力过大出现断裂。轴段上的退刀槽、密封圈槽都按照机械设计标准设置，既方便加工时的退刀，也可以在需要时加装密封圈，防止切削液、铁屑进入主轴连接部位，影响配合精度。
