双轴推压式工件封装作业工装设备

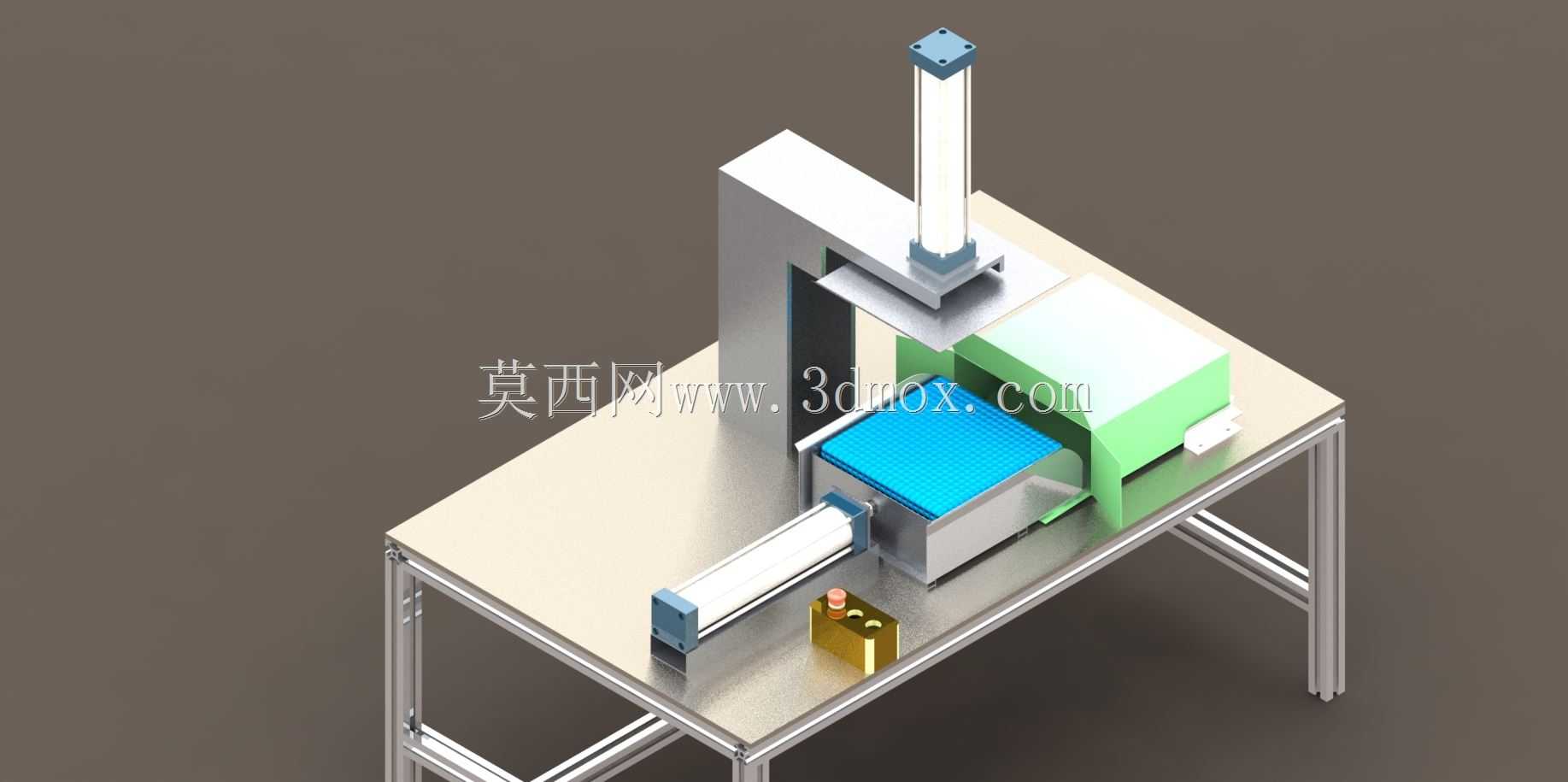

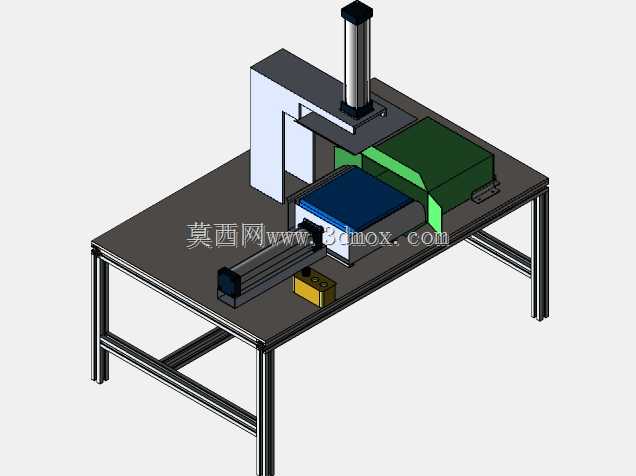

　　这套工装设备主要面向小尺寸五金、电子元器件类工件的封装工序，常见于3C电子配件、小型五金零件的生产车间末端工位，替代传统人工对位压合的作业模式，解决人工封装时对位偏移、压合力不均导致的封装不良问题，适配单批次小批量多品种的柔性生产需求，可直接对接上游工件分拣工位的出料端，完成工件入盒、压合封装的连贯作业。设备整体采用工业铝型材搭建机架主体，机架底部配置可调式支撑脚，可根据现场流水线高度调整整机安装高度，支撑脚调节行程覆盖80mm范围，适配多数车间现有流水线的台面高度差，无需额外制作转接安装台架，机架台面采用304不锈钢拉丝面板，台面厚度为5mm，表面做防刮花处理，日常作业中产生的碎屑、污渍可直接擦拭清理，不会残留油污渗入台面缝隙。

　　设备的执行机构分为横向推料与纵向压合两个轴组，横向推料轴采用带导杆的气缸作为动力源，气缸行程设置为180mm，推料端配置尼龙材质的推块，推块与工件接触的面做防滑纹理处理，推料过程中不会刮伤工件表面，推料起始位设置硬限位与缓冲胶垫，避免气缸回位时产生刚性碰撞；纵向压合轴同样采用导杆气缸，压合端设置浮动压头，压头可根据封装盒的表面平整度自适应调整角度，压合压力通过气源调压阀控制，压力调节范围覆盖0.2-0.6MPa，可根据不同封装材质的承压能力调整压合力，避免压力过大压裂封装盒、压力过小封装不牢的问题。

　　工件定位区域设置快换式治具板，治具板通过定位销与台面固定，更换不同规格的工件封装规格时，只需松开锁紧螺丝更换对应治具板即可，单次换型时间不超过5分钟，治具板上根据工件外形设置定位挡边，挡边高度为12mm，可限制工件在推料、压合过程中的位移，保证封装对位精度控制在±0.2mm以内。设备的控制元件集中安装在台面下方的电控安装区，气源处理三联件设置在机架侧方，方便日常点检排水，操作按钮设置在机架前端的斜面上，操作人员站在工位正面即可完成启动、复位、急停操作，按钮布局符合人机工程学要求，长时间作业不会产生操作疲劳。

　　设备整体外形尺寸控制在长800mm、宽600mm、高1100mm范围内，安装时只需预留左右各100mm的维护空间、后方预留150mm的管线排布空间即可，不会占用过多车间场地面积，可直接嵌入现有生产线的工位缺口，也可作为独立工位单独使用。设计过程中优先考虑了易维护性，所有气动元件均采用标准通用规格，后续维护更换时无需定制特殊配件，管线全部采用线槽收纳，不会出现管线外露剐蹭的风险，运动部件的润滑点都设置在易操作的位置，日常保养时无需拆解设备主体即可完成注油维护。压合工位旁设置了工件暂存区，可放置待封装的空盒与完成封装的成品，操作人员无需频繁转身取放物料，减少无效动作耗时，单工位作业效率相比人工封装可提升40%以上，同时可避免人工长时间重复压合作业导致的手部劳损问题。
