液压驱动抓取提升作业工装结构

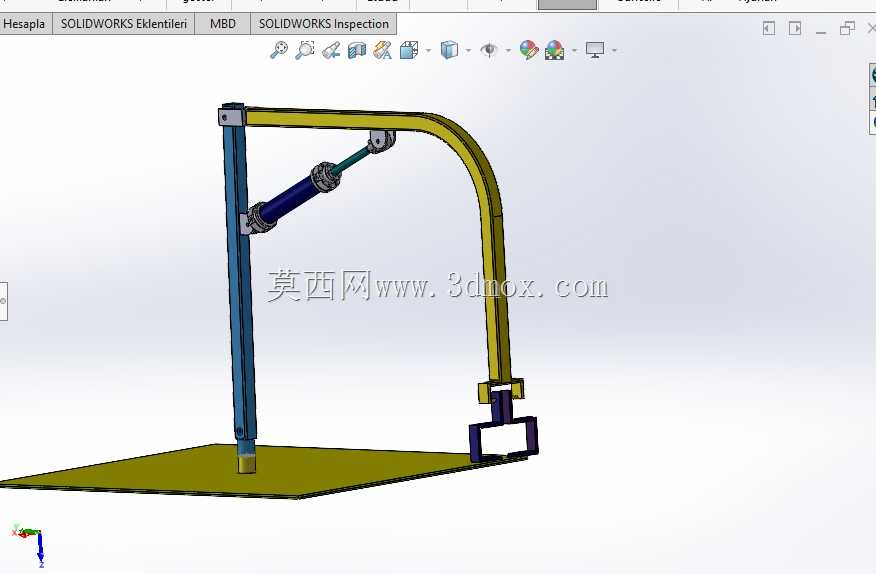

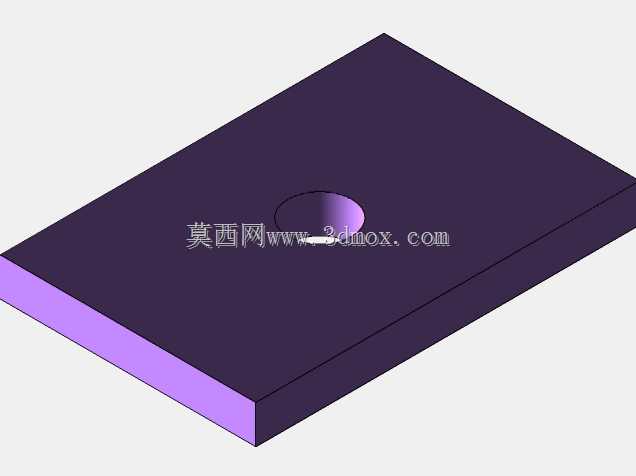

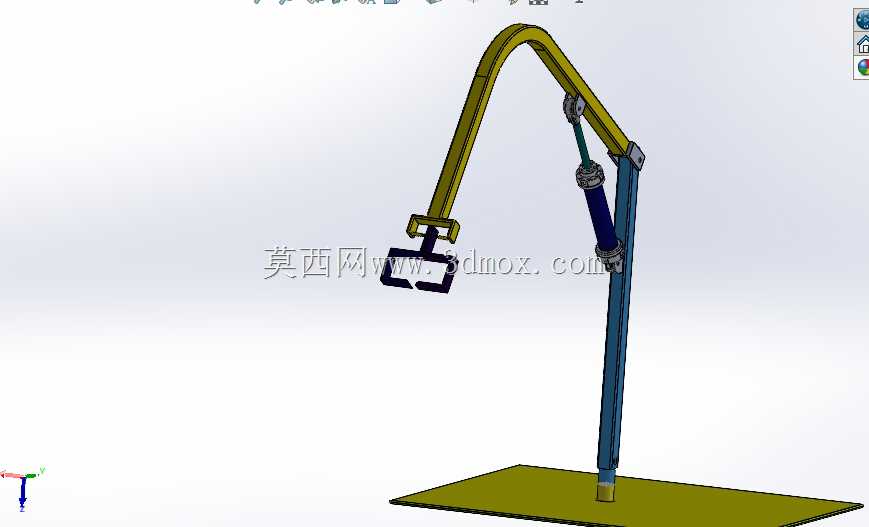

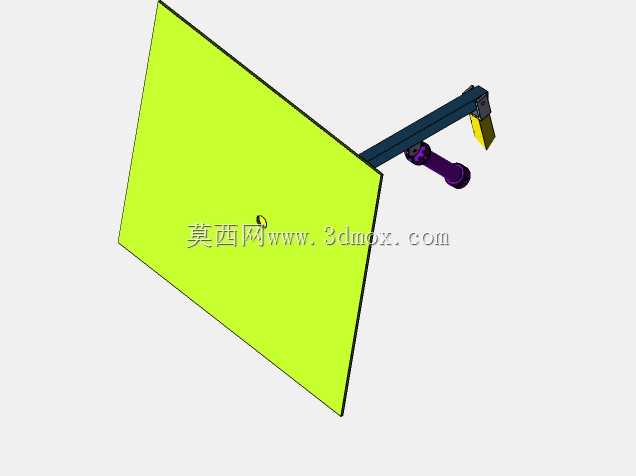

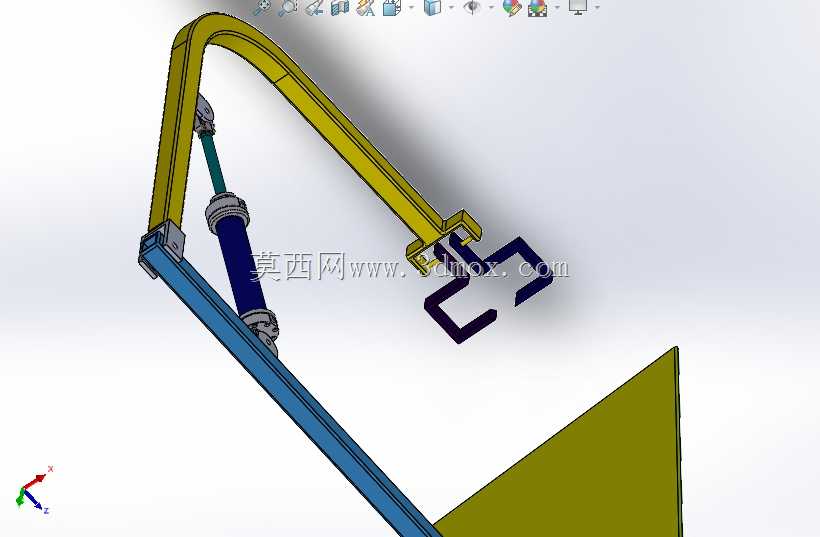

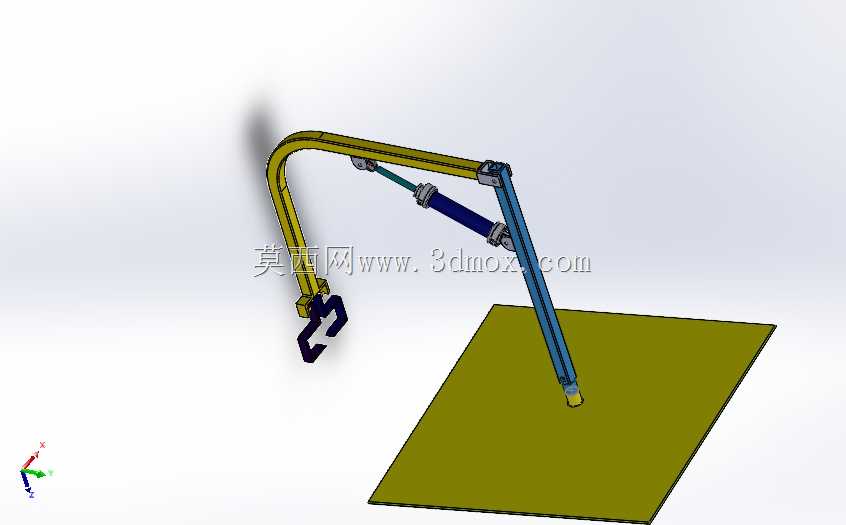

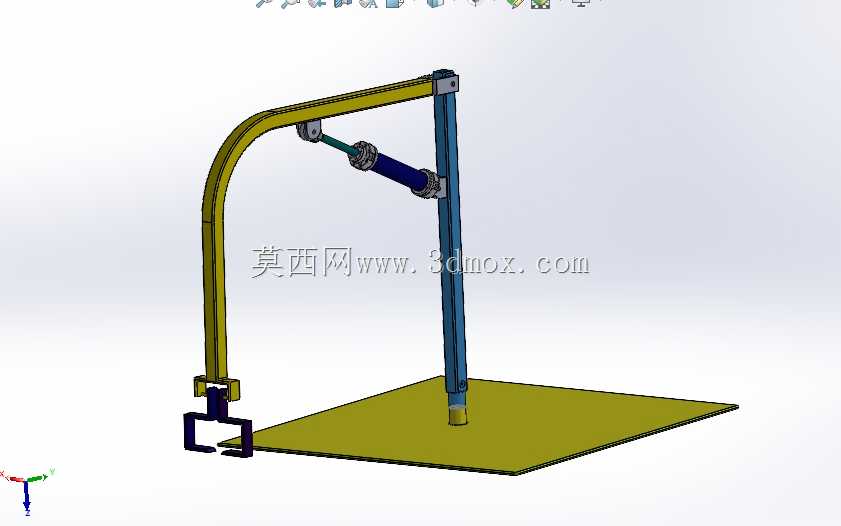

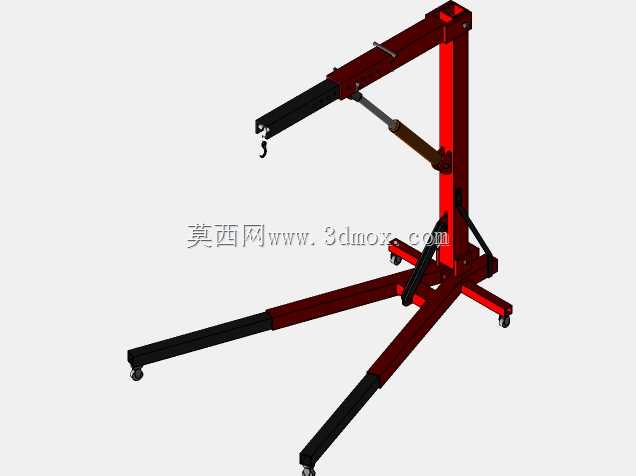

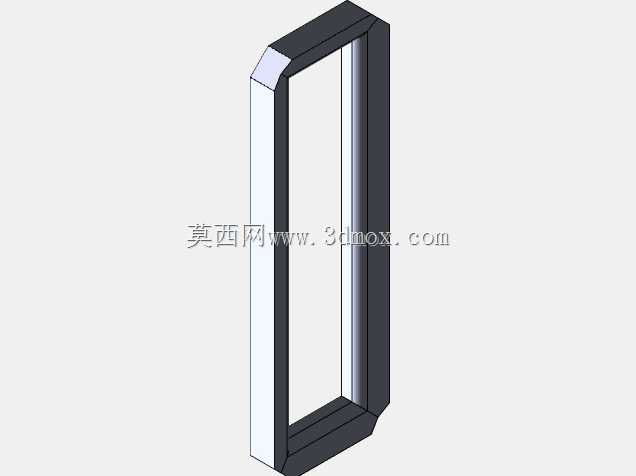

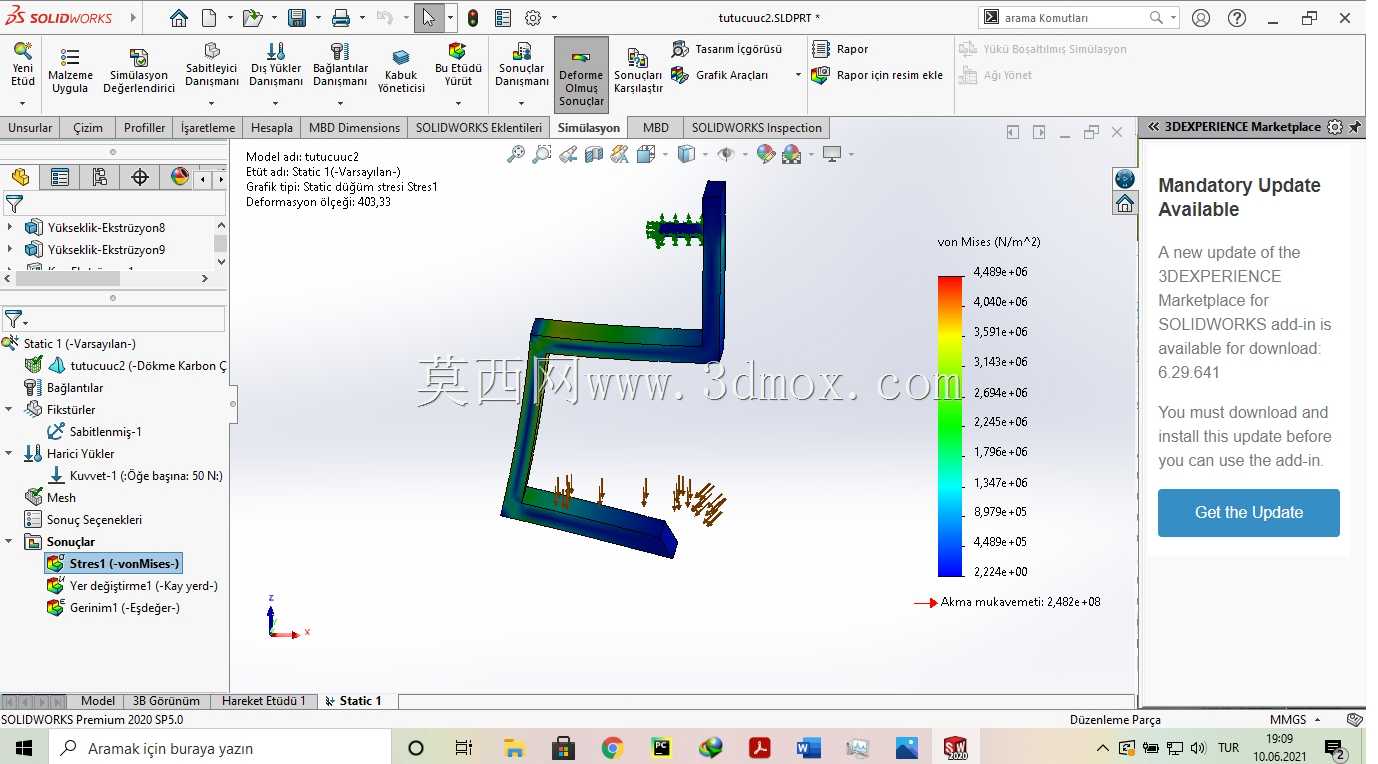

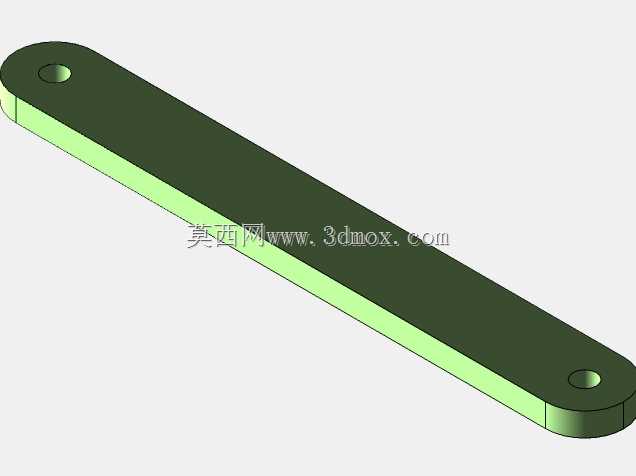

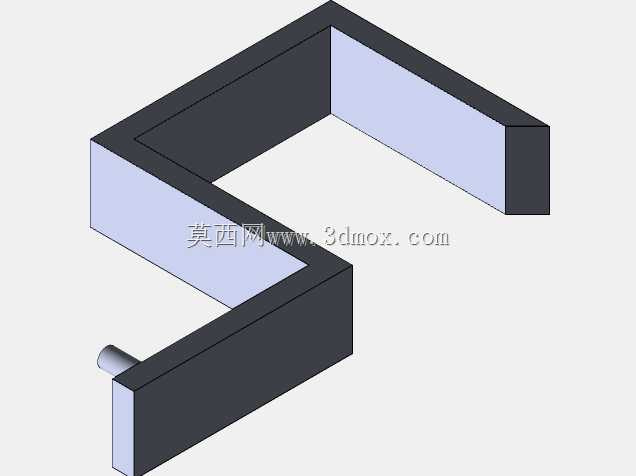

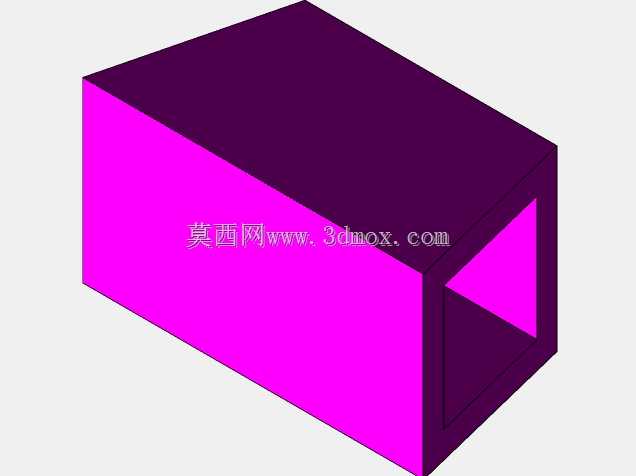

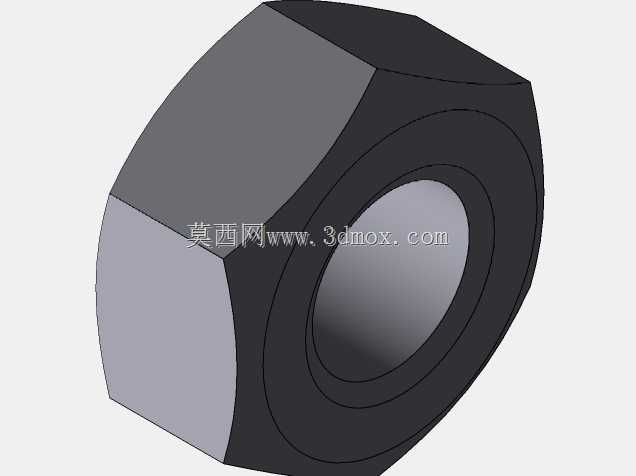

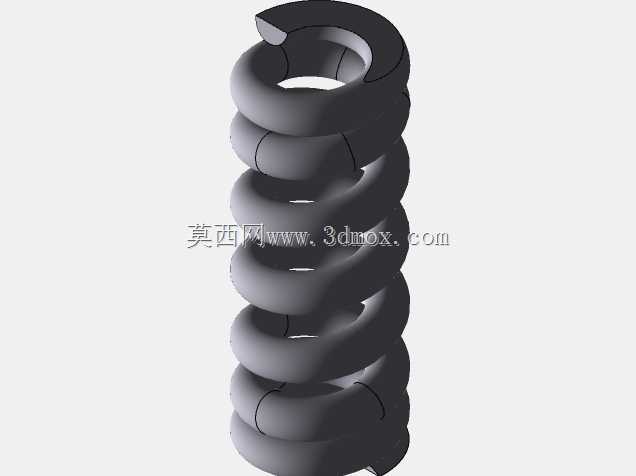

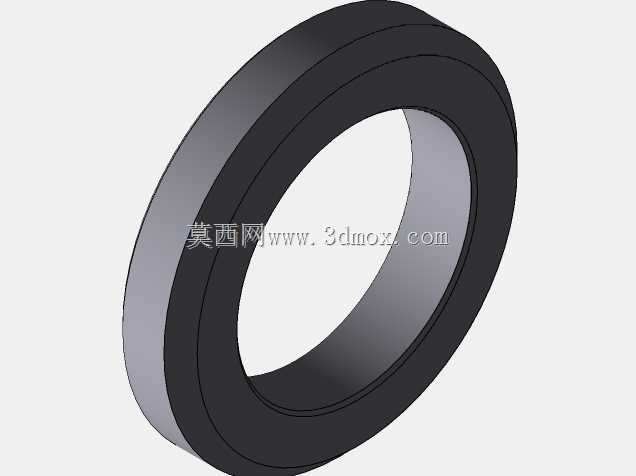

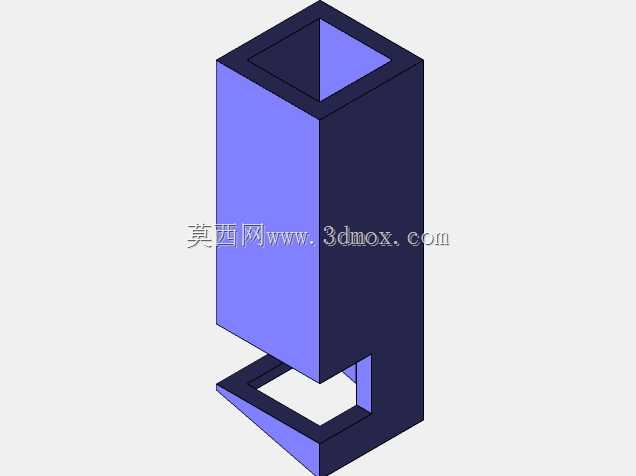

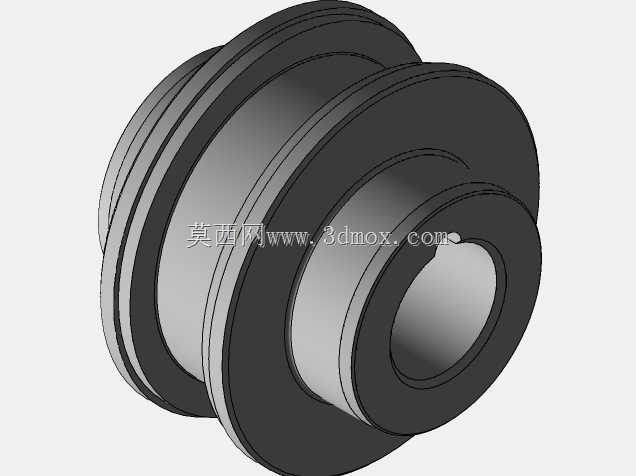

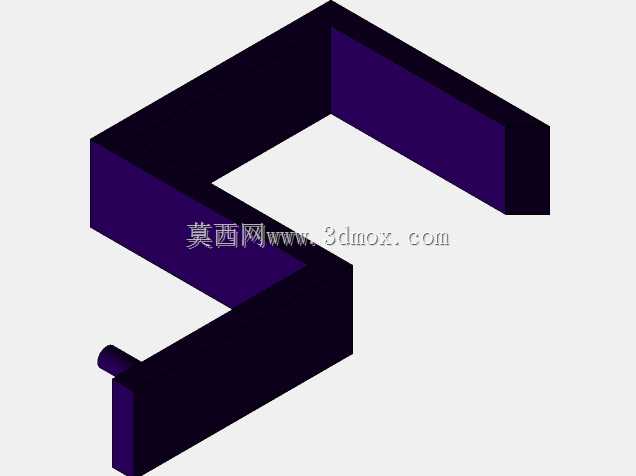

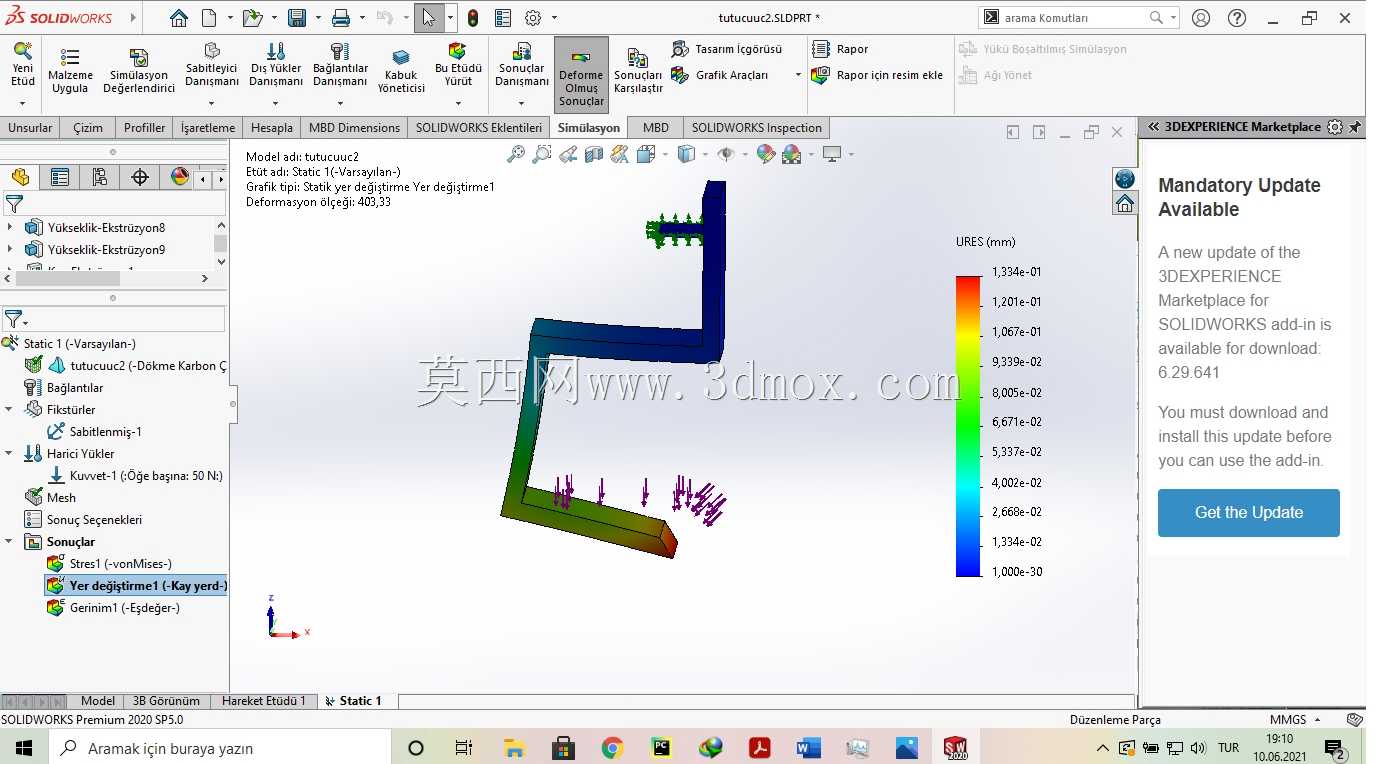

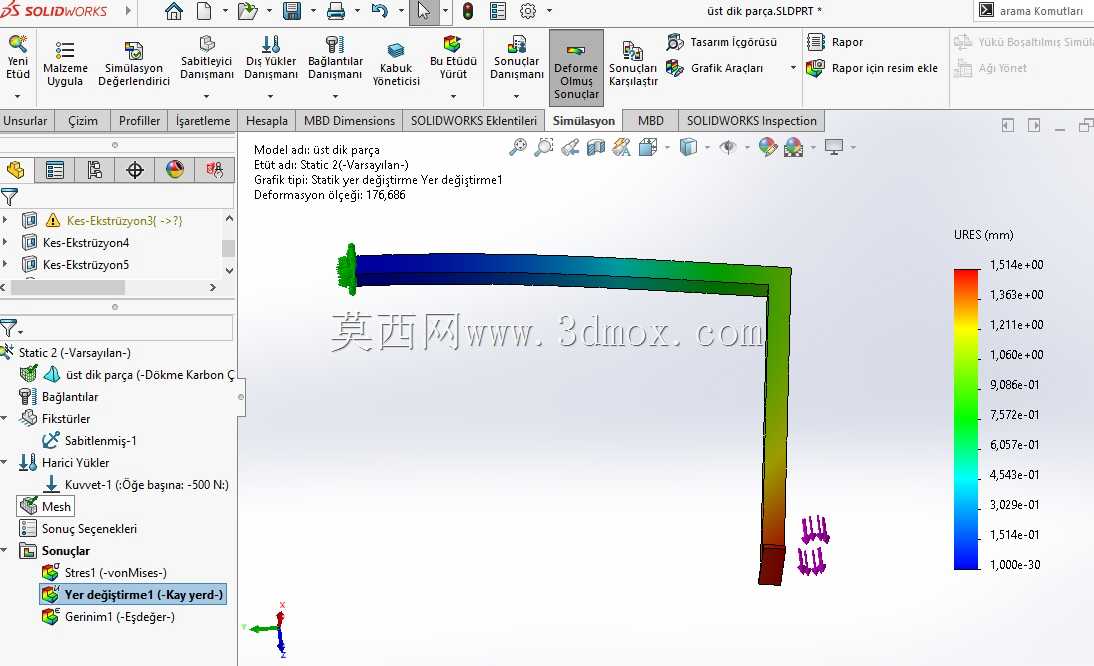

　　这套液压驱动的抓取提升结构，主要面向车间内固定工位的中小型工件周转、上下料作业场景，常见于机加工工位的坯料转运、装配线的部件取放、热处理工位的工件转移这类需要重复完成抓取-抬升-移位-下放动作的作业环节，替代人工完成重复性的重物搬运动作，降低一线操作人员的劳动强度，同时规避人工搬运过程中可能出现的工件脱落、磕碰损伤、人员砸伤等风险。从结构组成来看，整套装置以方形安装底板作为固定基座，底板承担整套机构的承重与定位作用，安装时可通过地脚螺栓或者压板直接固定在车间地面或者工位平台上，不需要额外搭建复杂的支撑框架，安装边界清晰，对工位周边的空间占用较小，适合在现有产线的工位间隙做加装改造。垂直布置的立柱作为整套机构的竖向支撑构件，承担弯臂、驱动部件、抓取端以及被抓取工件的全部竖向载荷，立柱与底板之间采用刚性连接，保证机构作业过程中不会出现侧向晃动。弯臂构件采用弧形过渡的结构设计，相比直角弯折的臂体，弧形结构能够有效降低应力集中系数，在承受偏载的时候应力分布更均匀，不会在弯折位置出现应力突变导致的结构变形或者开裂，弯臂的一端与立柱顶端做铰接连接，能够绕铰接点完成一定角度的俯仰摆动，实现抓取端的高度位置调整。

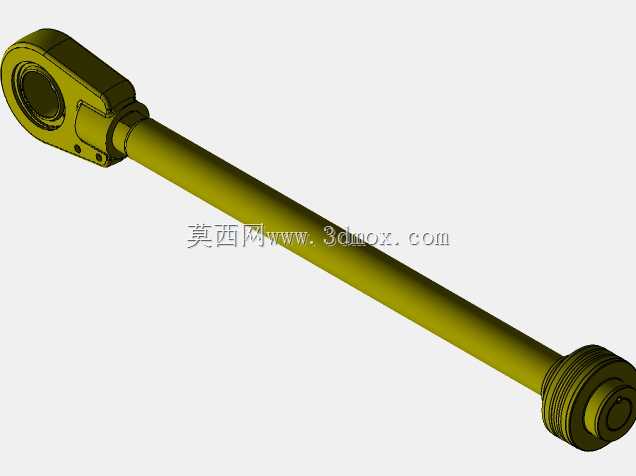

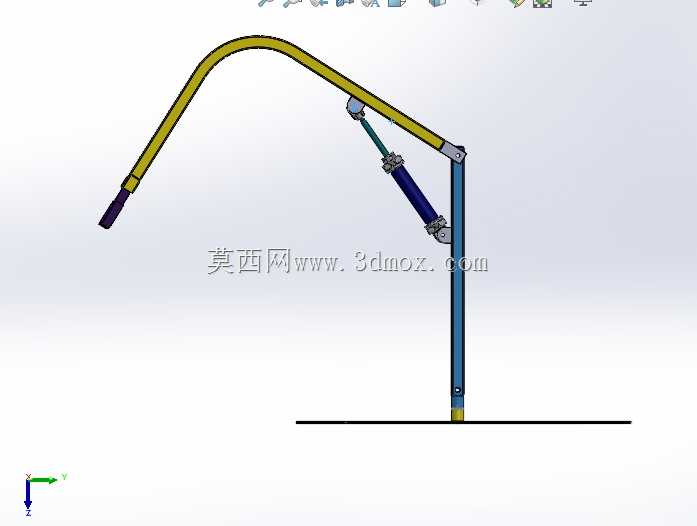

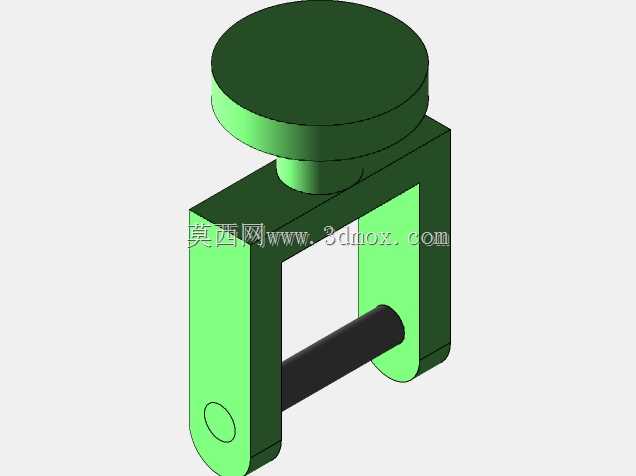

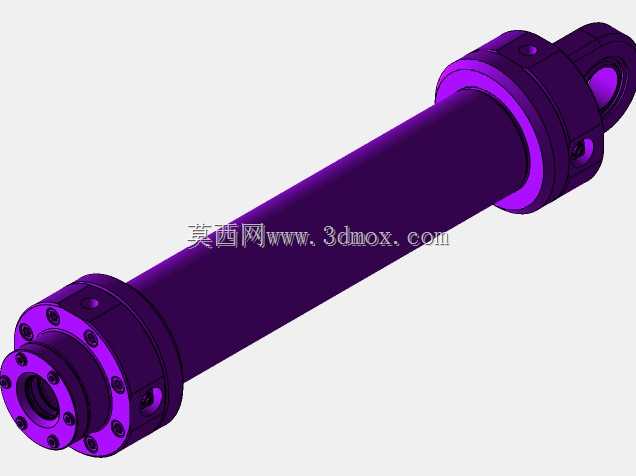

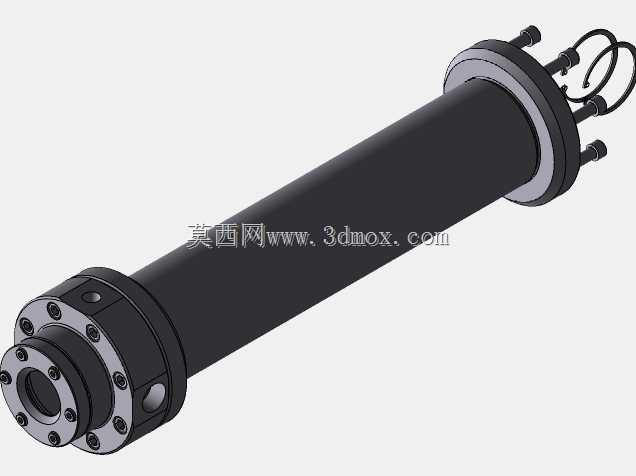

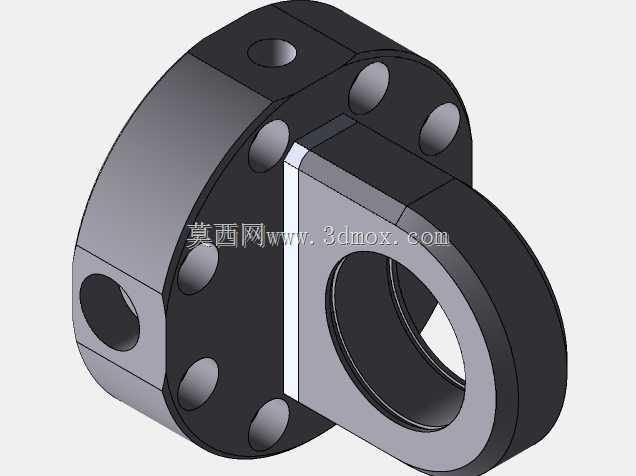

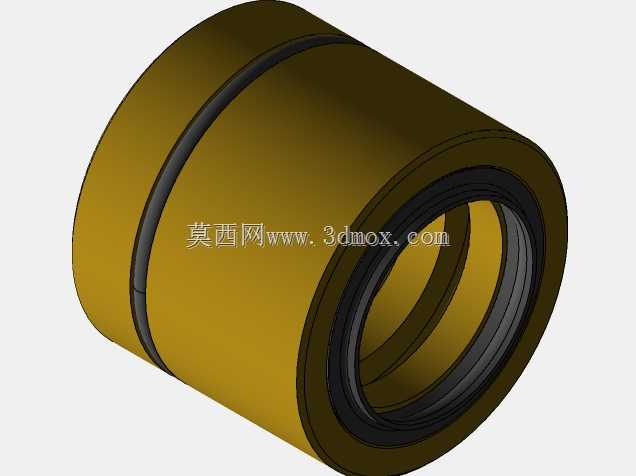

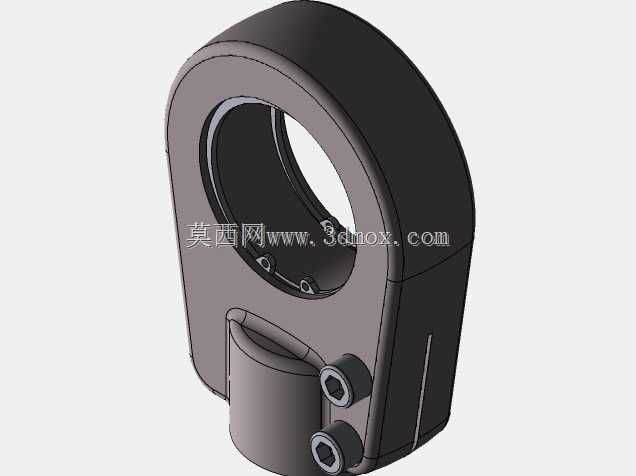

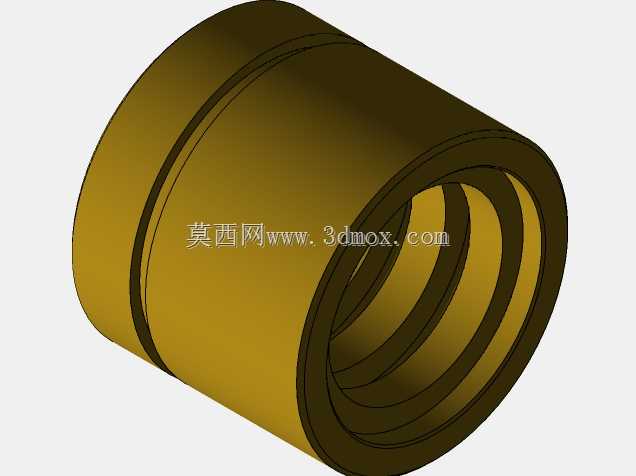

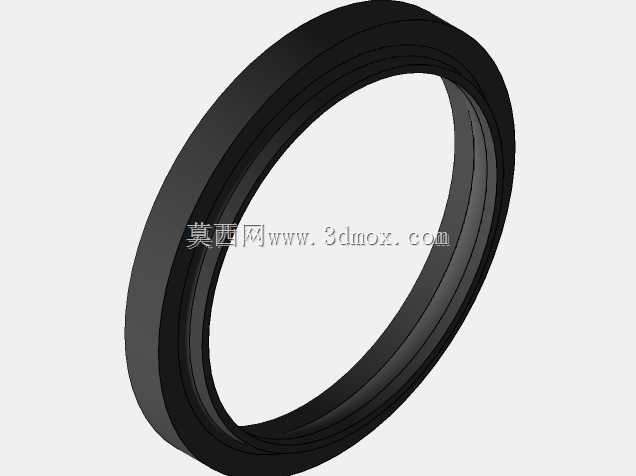

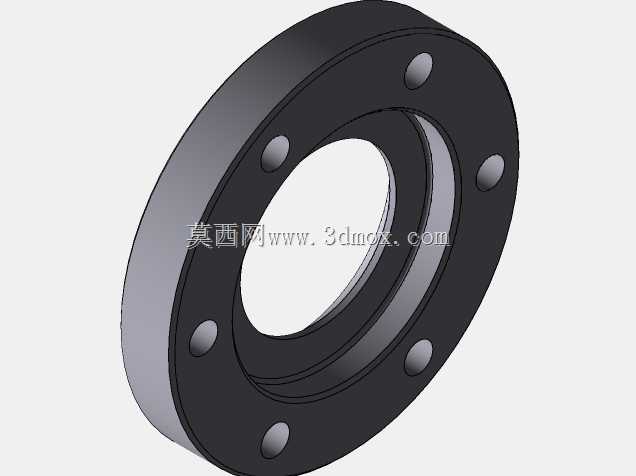

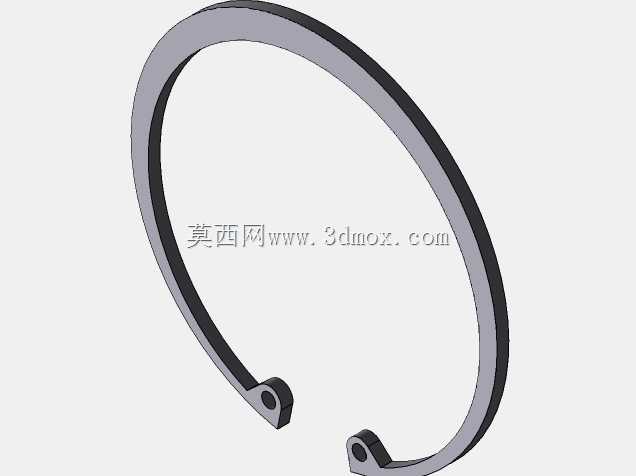

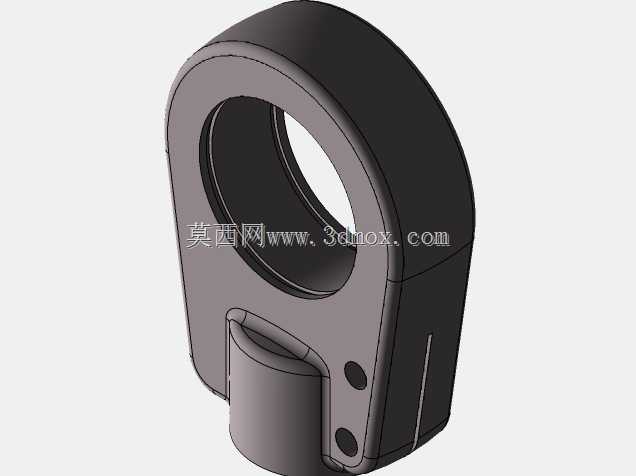

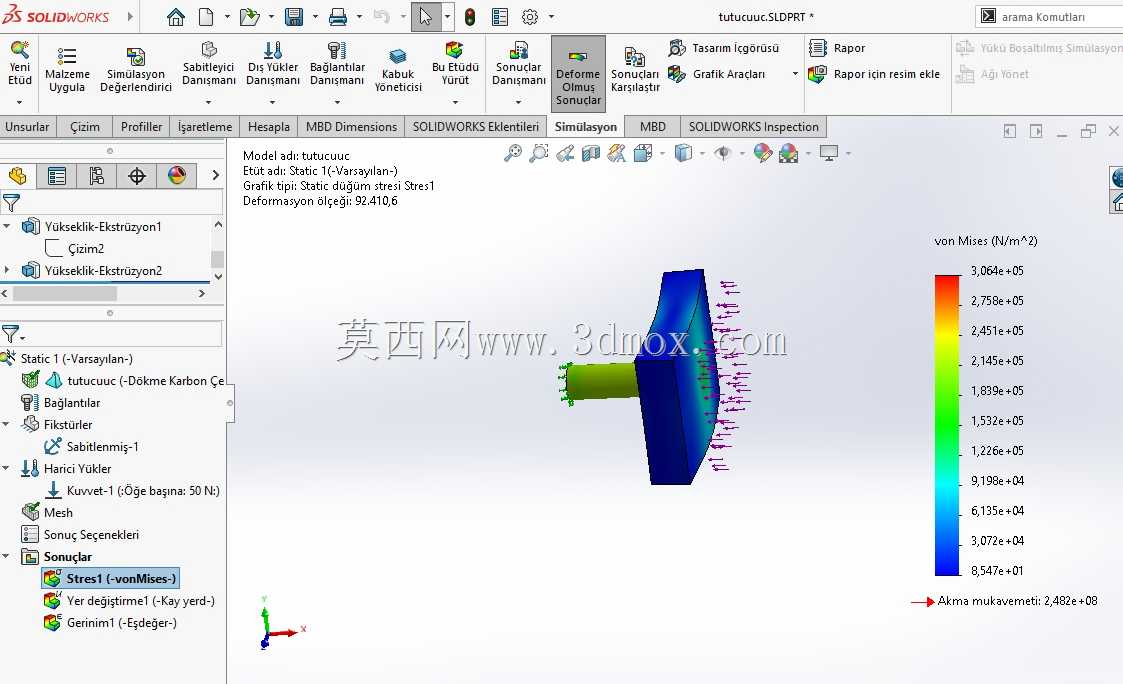

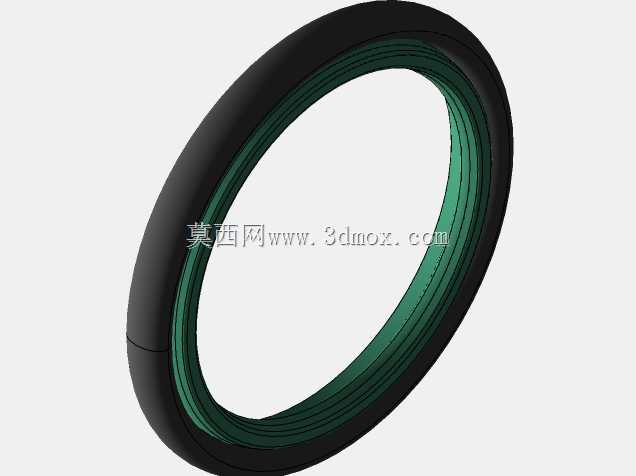

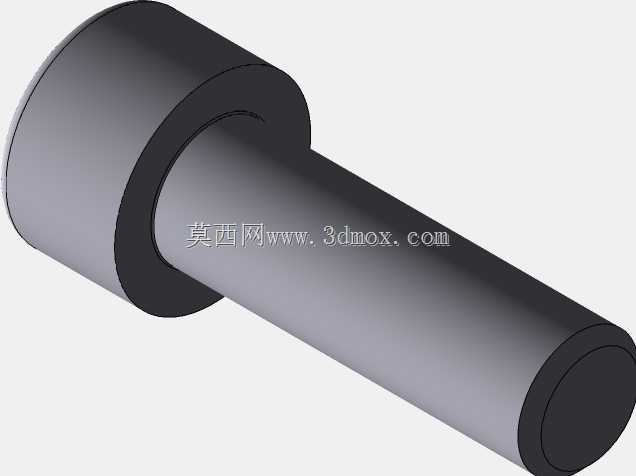

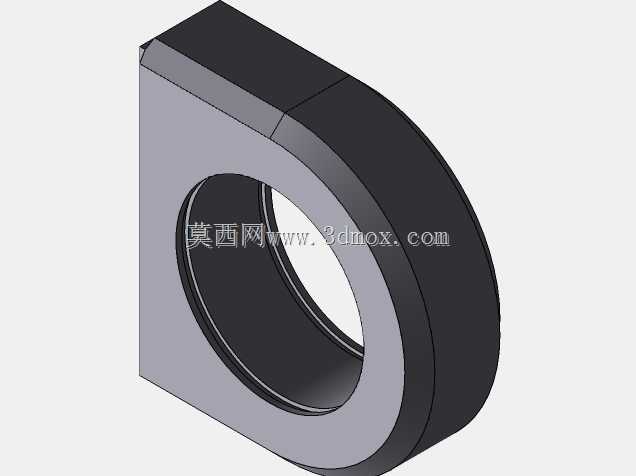

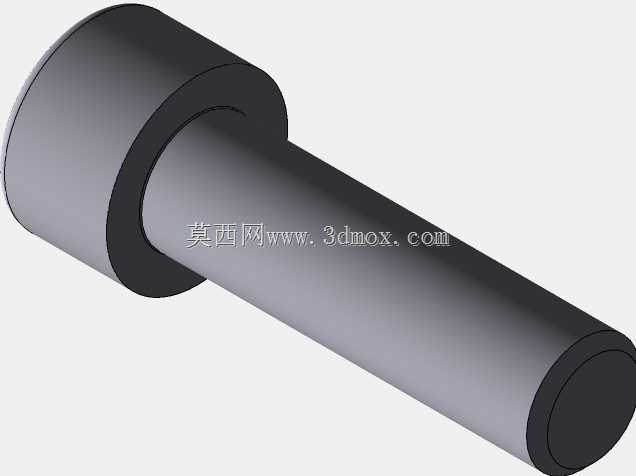

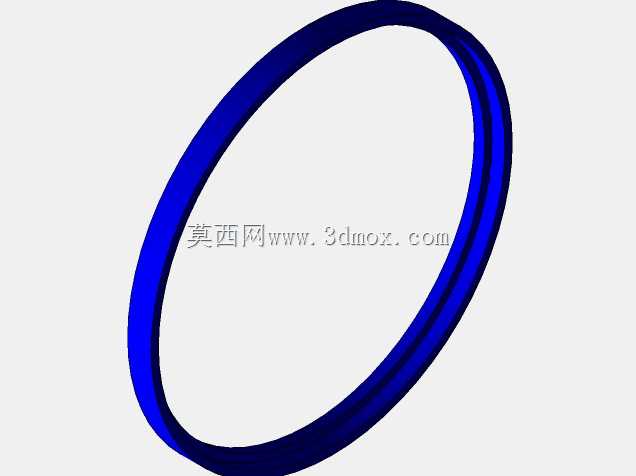

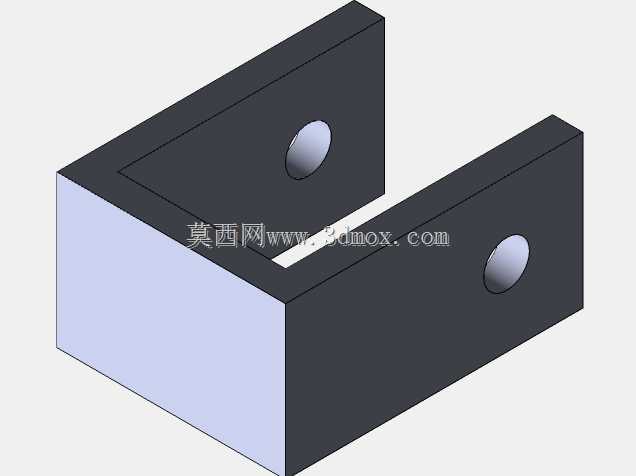

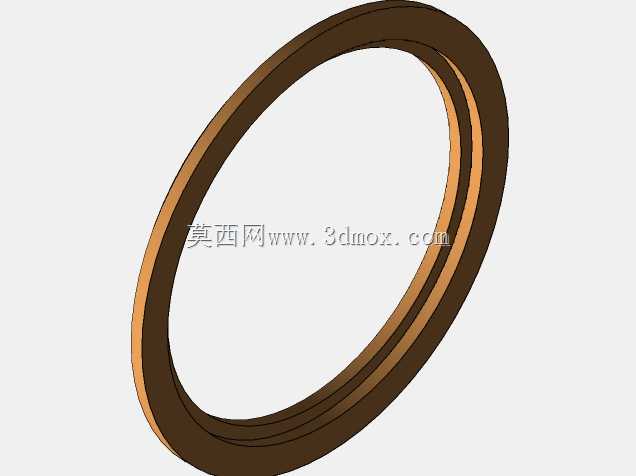

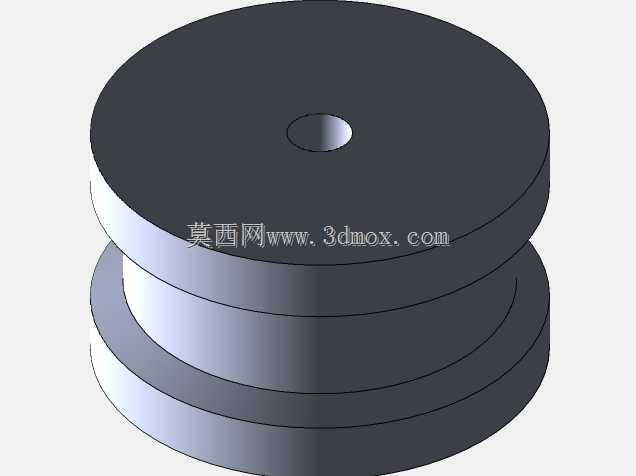

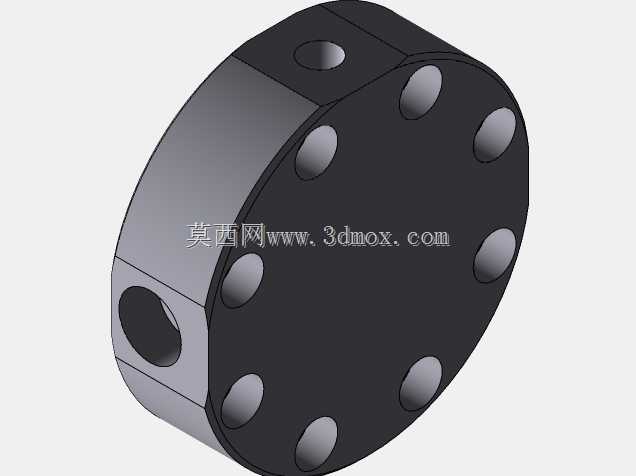

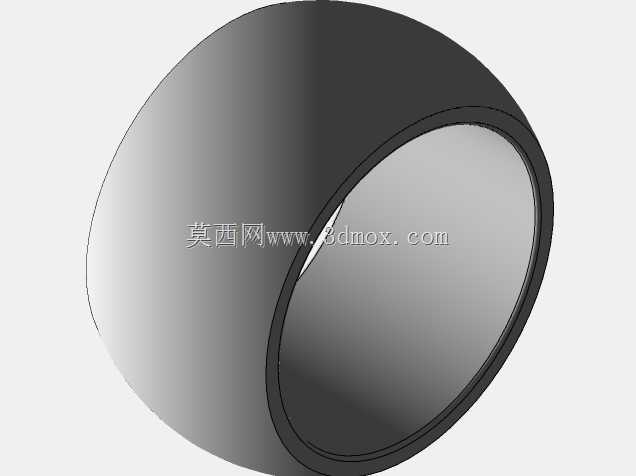

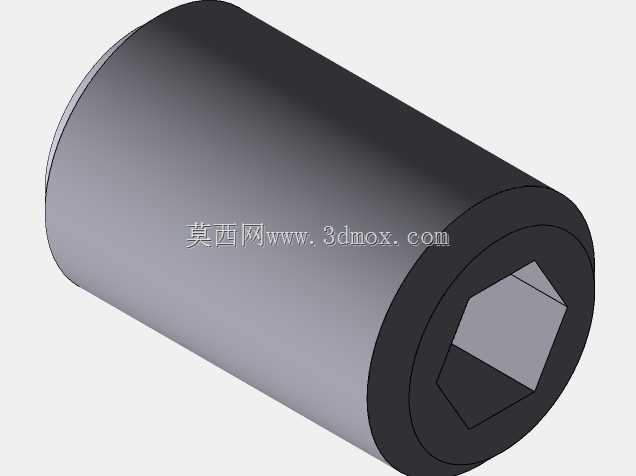

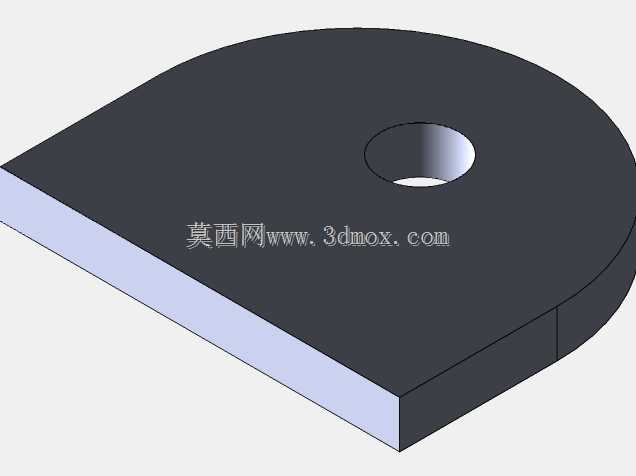

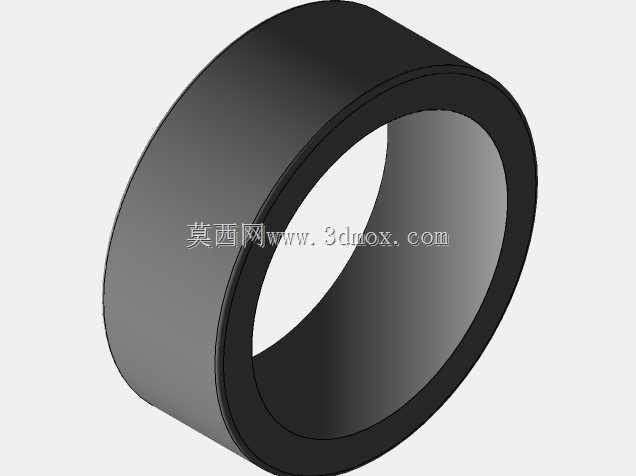

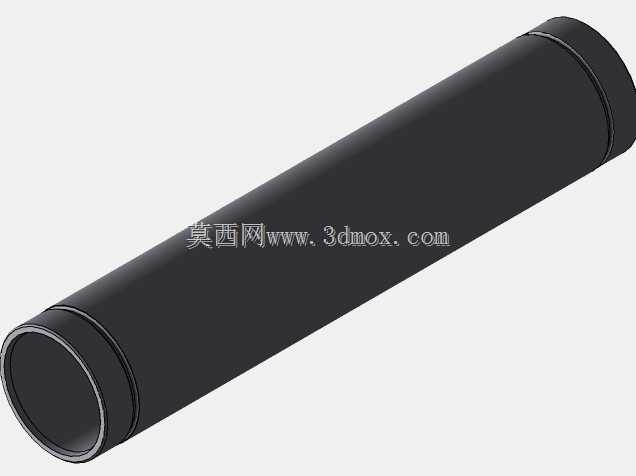

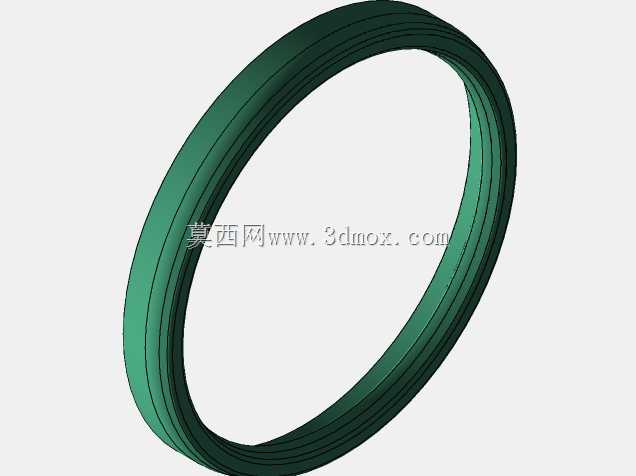

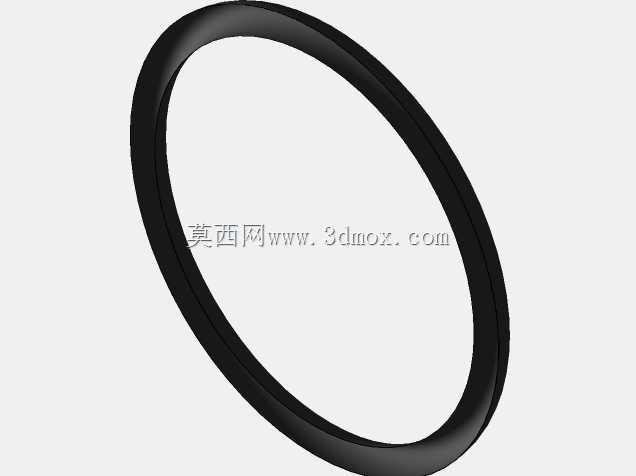

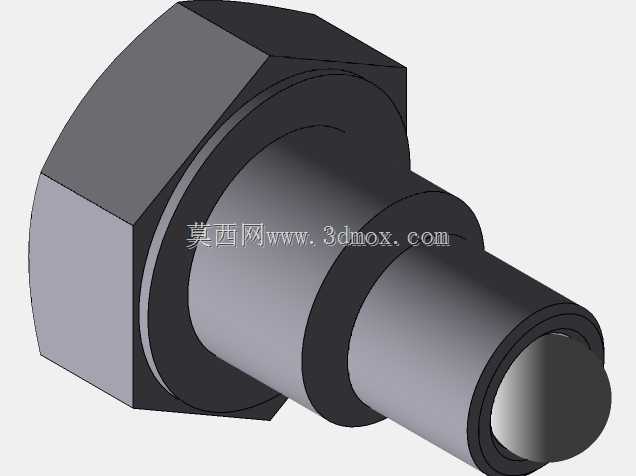

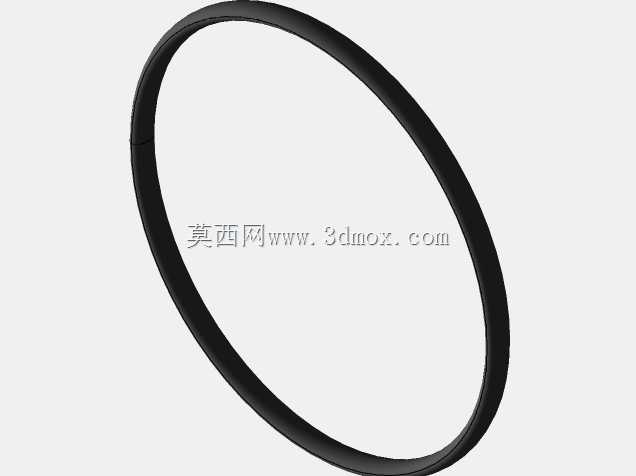

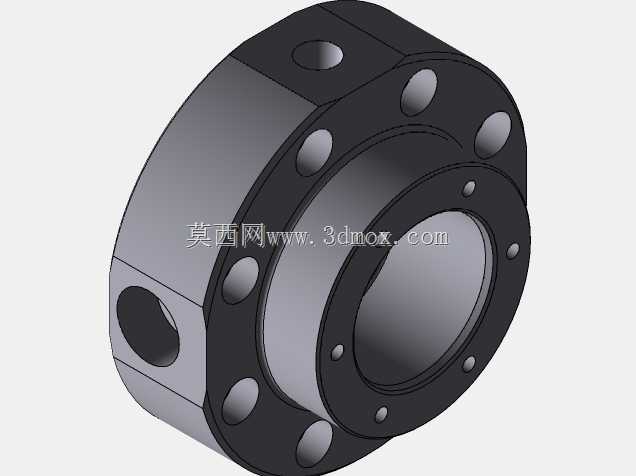

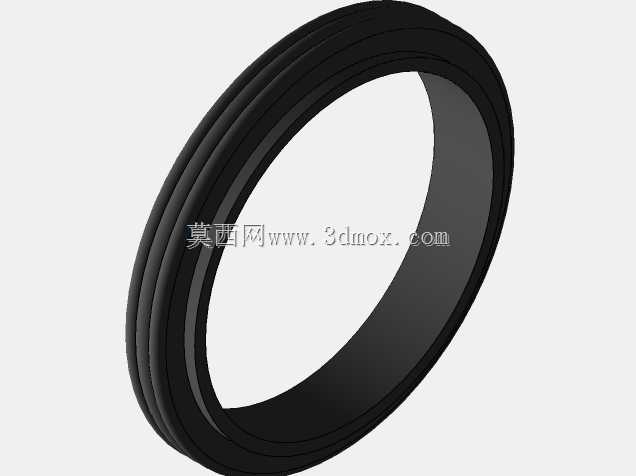

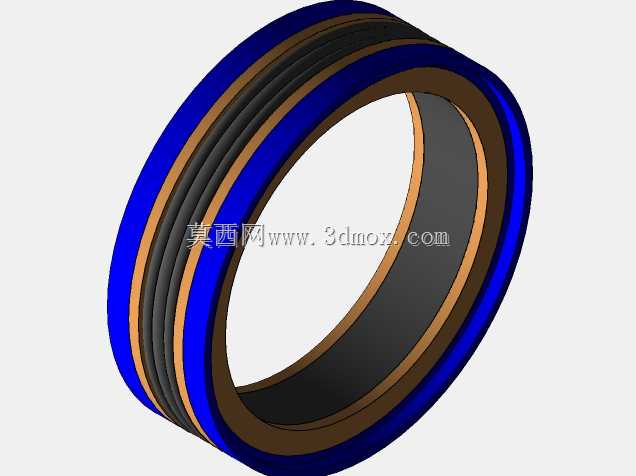

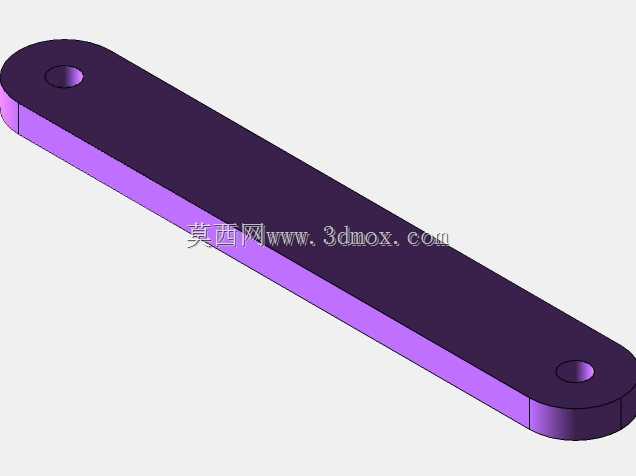

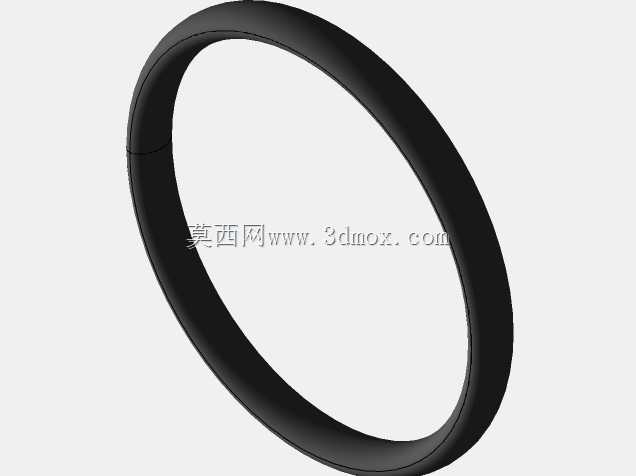

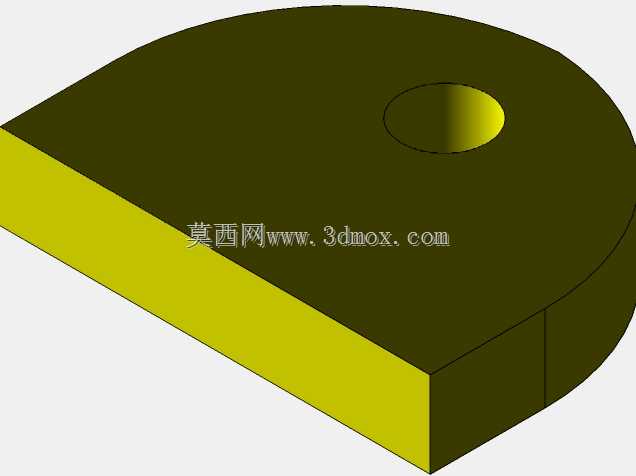

　　驱动部分采用单杆双作用液压缸作为动力执行元件，液压缸的缸筒端铰接在立柱中部的安装座上，活塞杆端铰接在弯臂的中段位置，通过液压系统控制活塞杆的伸缩，就能带动弯臂绕顶端铰接点完成俯仰动作，进而带动末端的夹持机构完成抬升与下放动作，液压驱动的方式本身具备输出力大、动作平稳、过载保护容易实现的特点，针对重量在几十公斤级的工件，能够提供足够的提升力，同时动作过程中不会出现刚性冲击，避免工件在抬升过程中因为震动脱落。末端的夹持机构采用叉式夹爪结构，夹爪的开口尺寸可以根据待抓取工件的外形尺寸做适配调整，针对不同规格的轴类、框类、板类工件，只需要更换对应尺寸的夹爪接头，不需要改动整套臂体与驱动结构，具备不错的工位适配性。设计这套结构的时候，首先需要核算的是整套机构的受力边界，要根据工位需要抓取的最大工件重量，确定液压缸的输出推力、铰接点的销轴强度、弯臂的截面抗弯模量、立柱的抗倾覆力矩，保证在最大负载工况下，所有结构件的安全系数都能满足工业作业的要求，不会出现结构失稳的情况。其次要考虑作业半径的覆盖范围，弯臂的长度、立柱的高度需要匹配工位的作业范围，保证夹爪下放的时候能够顺利到达工件的取放位置，抬升之后工件的最低高度能够越过工位上的工装、设备等障碍物，不会在移位过程中出现磕碰。

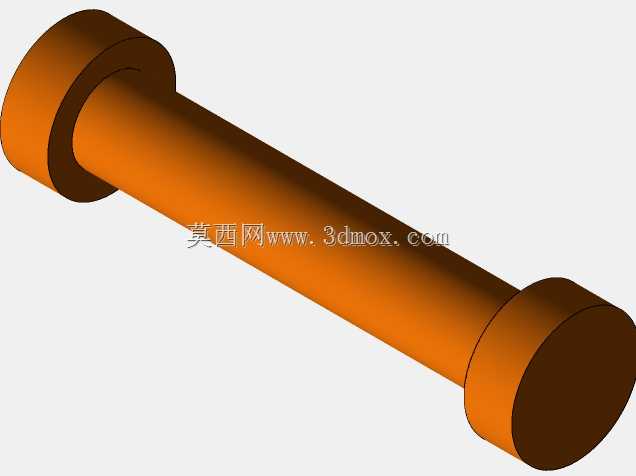

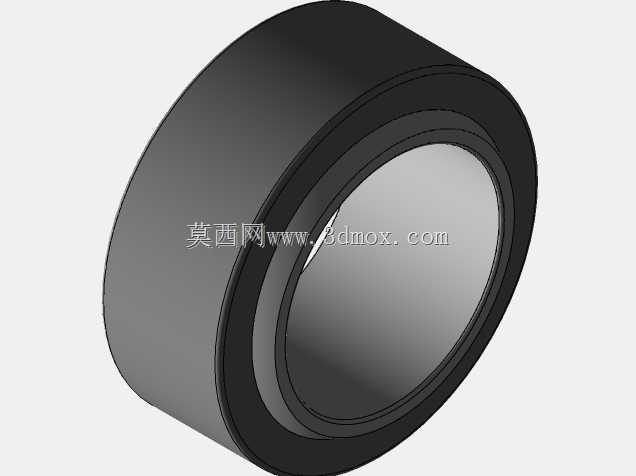

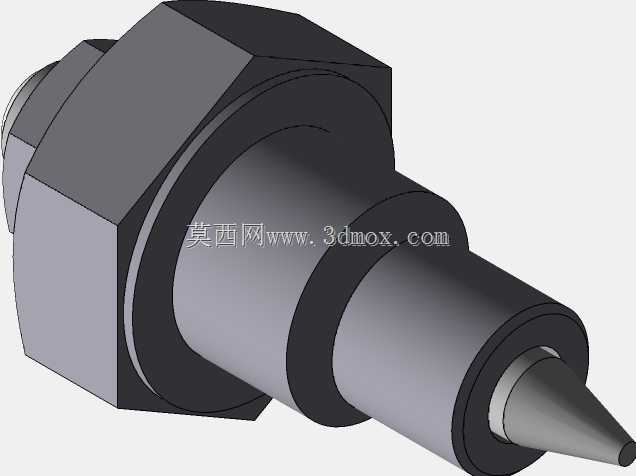

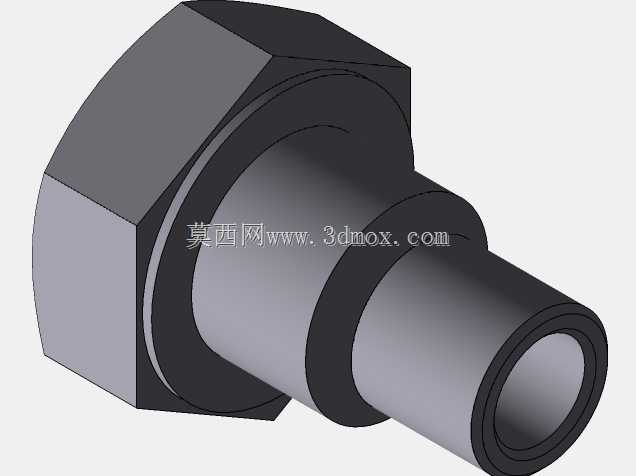

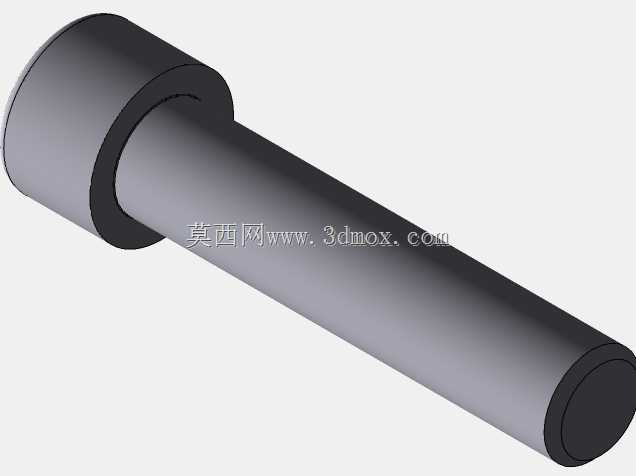

　　另外液压管路的布置需要沿着立柱与弯臂的内侧走线，采用管卡做固定，避免臂体摆动过程中管路被挤压、摩擦，导致管路破损漏油，铰接位置的销轴需要设置润滑注油孔，定期加注润滑脂，降低铰接位置的磨损，延长机构的使用寿命。从安装尺寸来看，整套机构的底板尺寸不需要过大，只要能满足抗倾覆要求即可，通常在1平方米以内的安装面积就能完成固定，竖向高度根据工位需求调整，一般在1.5米到2.5米之间，作业半径覆盖1米到1.5米的范围，不会占用过多的车间空间，适合在空间紧凑的工位上部署。

　　在实际使用过程中，这套结构可以搭配手动液压换向阀做简单控制，也可以接入产线的PLC控制系统，配合位置传感器实现自动化的抓取提升动作，适配不同自动化程度的产线需求，相比大型的机械手、起重设备，这套结构的结构更简单，维护成本更低，针对固定工位的重复搬运作业，具备更高的性价比。夹爪部分还可以根据工件的特性做定制，比如针对表面易划伤的工件，可以在夹爪接触位置加装聚氨酯软垫，避免夹伤工件表面；针对圆柱形工件，可以将夹爪接触面做成V型结构，提升抓取的稳定性，防止工件在抬升过程中转动滑落。整套结构的运动部件都做了限位设计，弯臂的俯仰角度设置了机械限位块，避免液压缸伸缩超出行程导致机构过位损坏，在液压缸的油路上还可以加装液压锁，当液压系统出现失压情况的时候，能够锁定液压缸的位置，避免弯臂带着工件突然下坠，提升作业过程的安全性。
