单缸发动机曲柄活塞传动结构教学演示模型

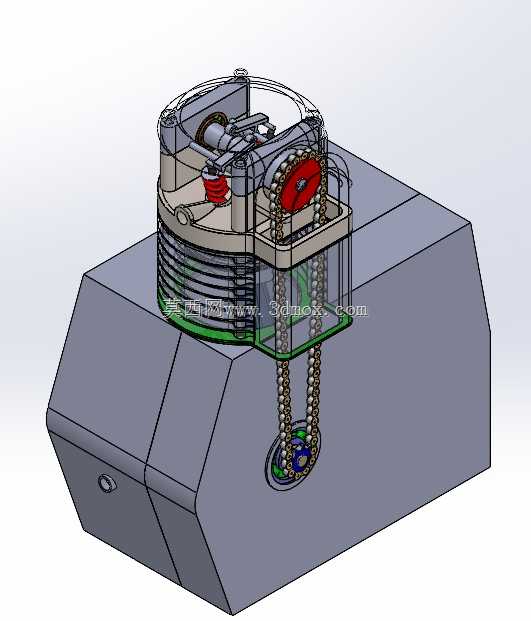

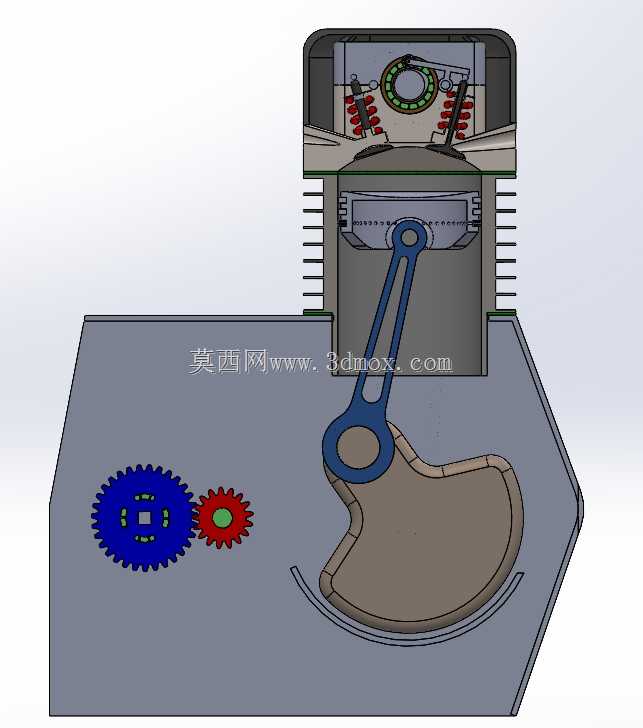

　　这套单缸发动机结构模型，核心作用是还原内燃机最基础的曲柄连杆活塞运动逻辑，常出现在职业院校机械原理课堂、企业新入职结构工程师岗前培训场景中，也可作为小型动力设备研发初期的原理验证参照载体，帮助从业者快速建立往复式动力转换的空间认知。模型采用半剖透明化的结构展示设计，将气缸内部活塞往复运动、连杆摆动、曲轴旋转的完整传动链路完全外露，同时保留了正时链条传动、气门弹簧配气机构的细节结构，观察者无需拆解模型就能直观看到每个部件的运动配合关系，避开了真实发动机金属壳体遮挡内部结构的问题，非常适合原理讲解时的动态演示。

　　从设计思路来看，这套模型没有追求还原真实量产发动机的复杂附属结构，而是把核心运动副的配合关系放在第一位：活塞与气缸壁的配合间隙做了适度放大，既保证手动拨动曲轴时运动顺畅无卡滞，又能清晰展现活塞环的密封位置示意；正时链条的张紧度做了适配调整，手动转动时不会出现跳齿、松脱的问题，配气机构的气门开合动作与活塞上下止点的位置完全对应，准确还原四冲程发动机的正时匹配逻辑。

　　安装边界方面，模型底部做了一体化的厚重安装基座，基座底部预留了四个通用安装孔位，可以直接固定在教学演示台或者实训工作台面上，基座的重心经过配平设计，即使快速转动曲轴演示高速运动状态，整个模型也不会出现晃动、侧翻的问题；整体外形尺寸控制在可单手搬运的范围内，既满足课堂上近距离观察的尺寸需求，又不会占用过多实训台的摆放空间，方便在不同教学场地之间转移使用。在实际教学应用中，这套模型可以帮助初学者快速理解往复直线运动到旋转运动的转换过程，很多刚接触机械结构的新人，对着二维图纸很难想象连杆在不同曲轴转角下的空间摆动角度，通过手动转动这套模型的曲轴，能直观看到活塞到达上止点、下止点时连杆的位置状态，以及配气机构气门的开合时机，比单纯看教材原理图的理解效率高很多。

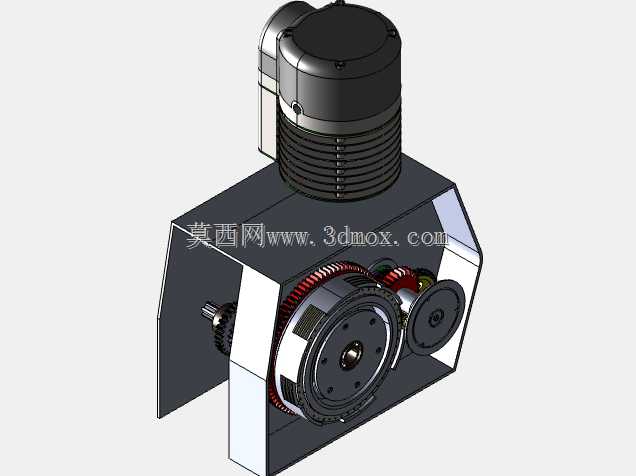

　　对于小型通用动力设备的研发人员来说，这套模型的核心结构比例可以作为初始方案的结构参照，在设计小型发电机组、园林机械动力头、迷你摩托动力单元的时候，可以参考这套模型的曲柄连杆配合间隙、正时传动布局，快速搭建初始的结构框架，减少前期原理验证阶段的反复试错成本。模型的结构细节处理上，所有运动副的连接位置都做了简化的铰接结构，没有采用真实发动机的轴瓦、活塞销卡簧等复杂连接零件，在保证运动逻辑准确的前提下，降低了模型本身的加工难度，也避免了细小零件脱落丢失的问题，非常适合高频次的教学演示场景；气缸外壁的散热鳍片结构也做了还原，能让观察者直观认识到风冷单缸发动机的散热结构设计特点，链条传动的路径完全参照真实顶置气门发动机的布局，从曲轴端的链轮一直延伸到气缸顶部的凸轮轴链轮，准确还原正时传动的动力传递路径。
