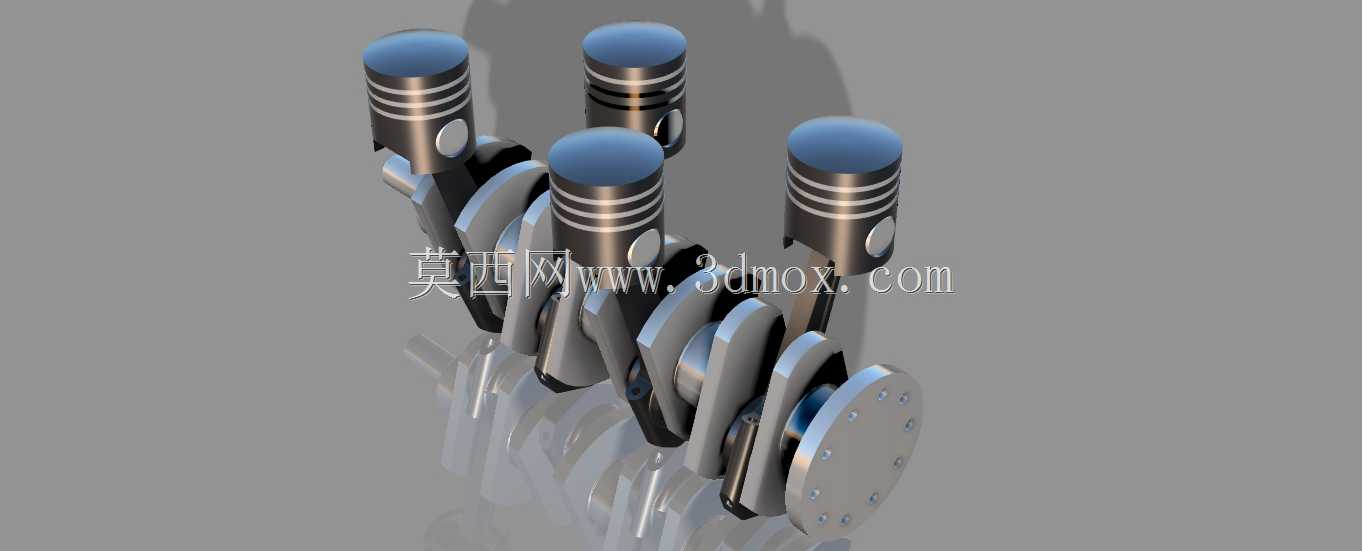

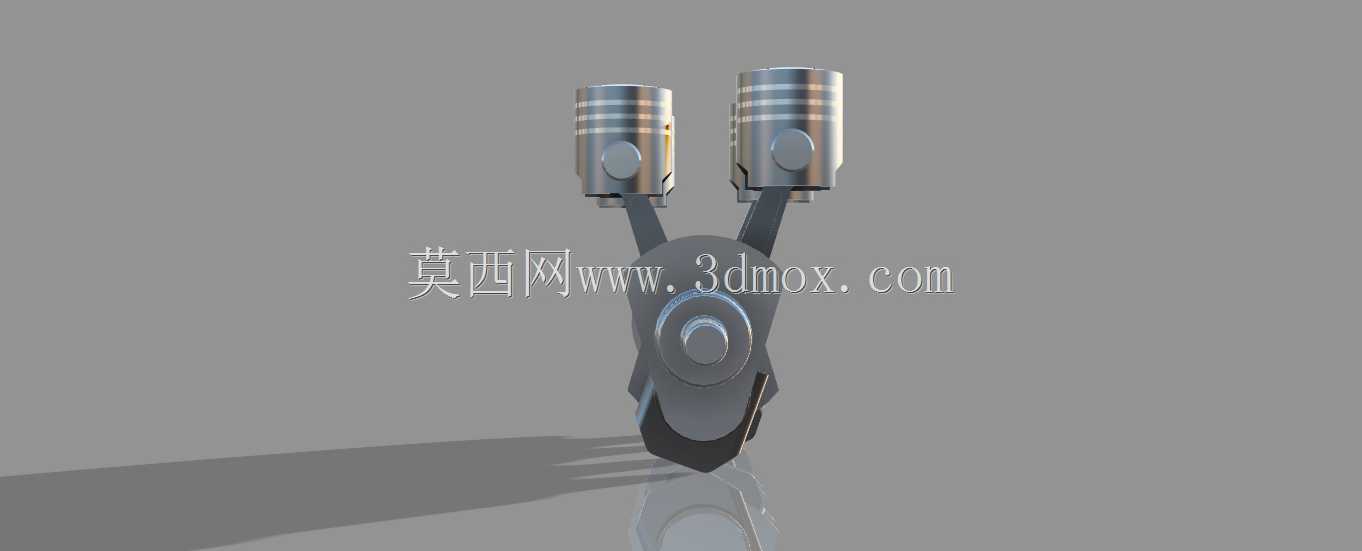

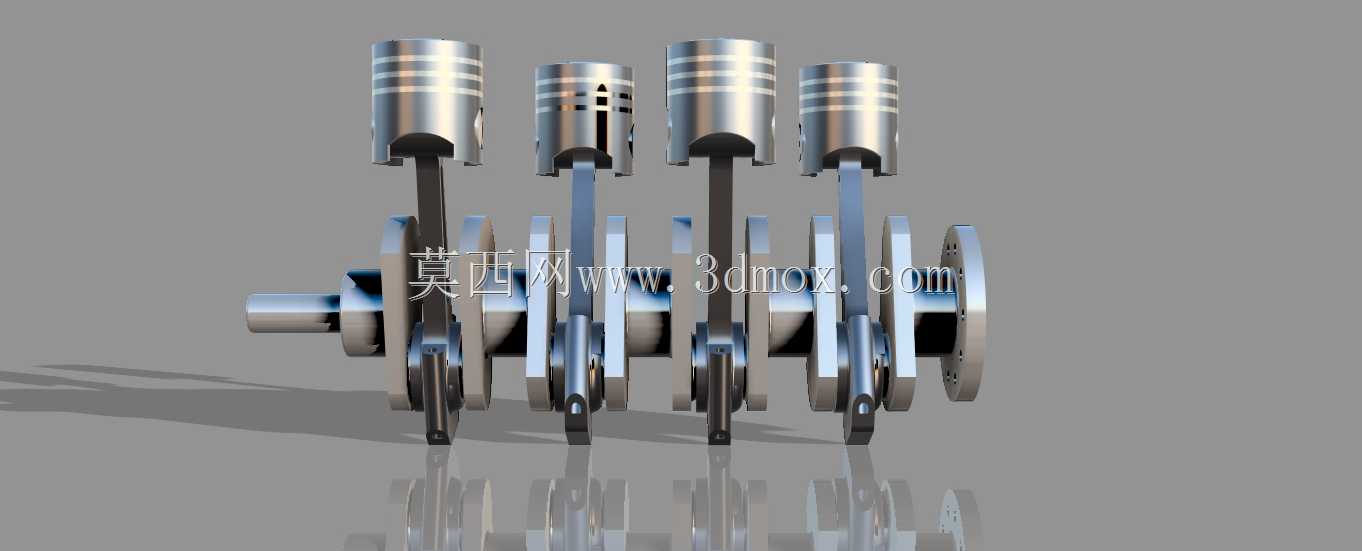

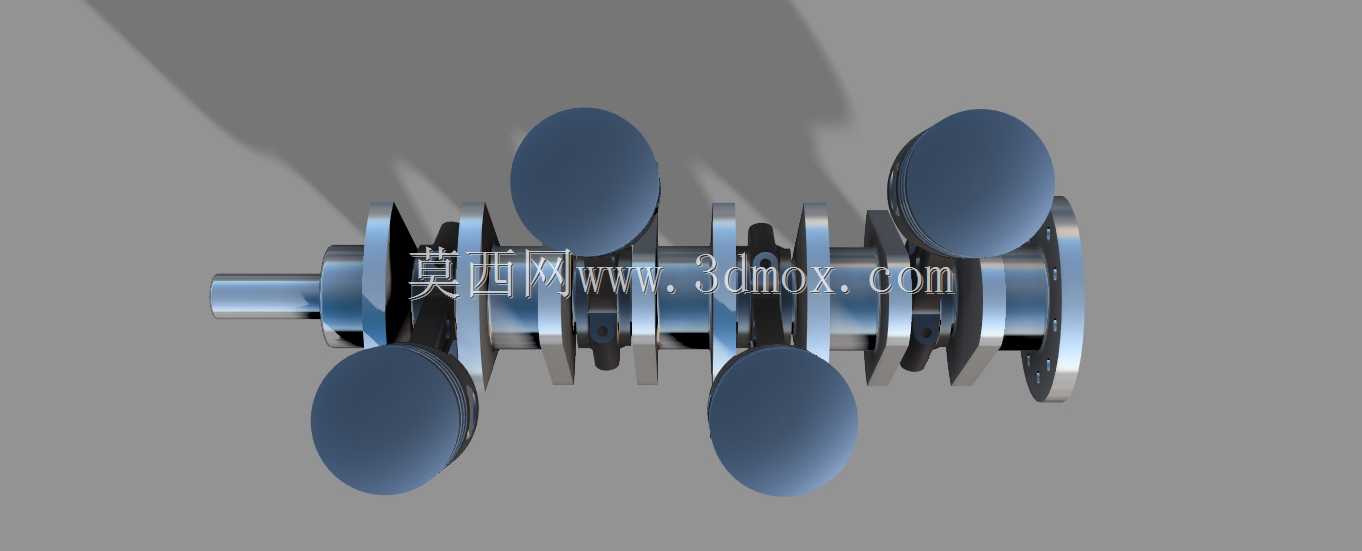

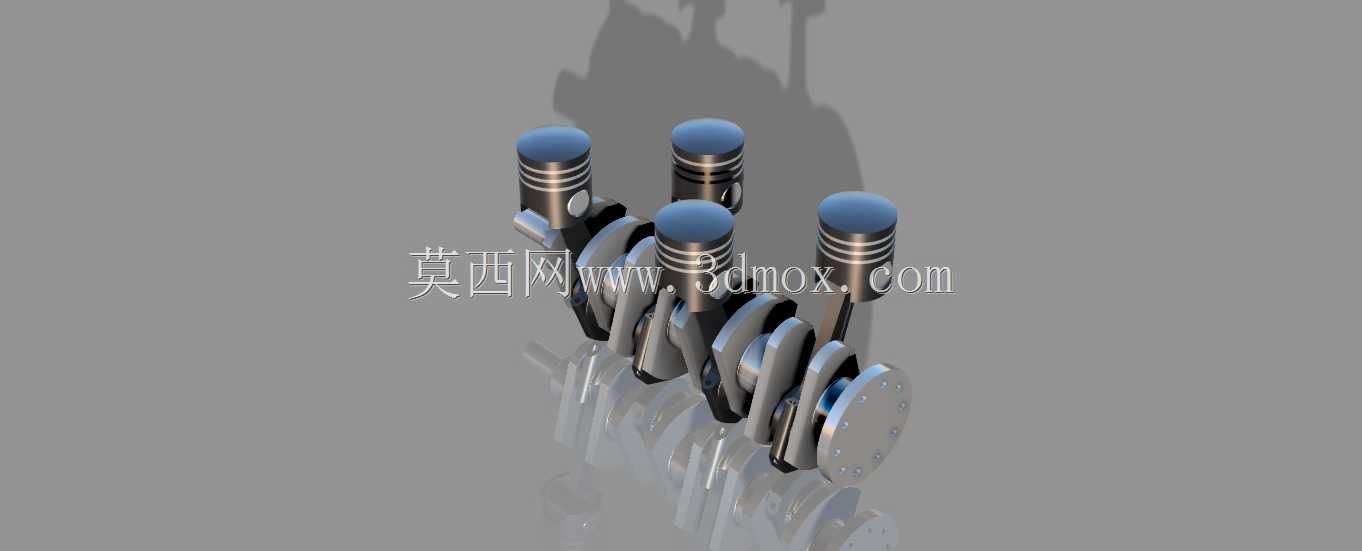

内燃机核心往复运动曲柄连杆机构

　　这套组件是内燃机实现能量转换的核心执行单元，广泛适配小排量四冲程汽油机、柴油机的动力输出端结构设计，也可作为小型通用动力机械、摩托艇动力单元、非道路移动机械动力核心的结构参考，覆盖从家用代步车辆动力总成到小型工程机械辅助动力的多场景结构验证需求。在实际动力运行逻辑中，组件承担着将燃烧室内燃气爆发产生的直线推力，转化为曲轴端可输出旋转扭矩的核心作用，是内燃机完成进气、压缩、做功、排气全循环的机械载体，没有这套结构的精准配合，燃气的化学能无法转化为可驱动负载的旋转机械能。

　　从结构功能拆分来看，活塞部分直接承接燃烧室高温高压燃气的作用力，活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免燃气下窜导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞销座孔通过活塞销与连杆小端连接，将活塞承受的轴向推力传递至连杆杆身。连杆部分采用变截面工字型结构设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力冲击，连杆大端采用剖分式结构，通过连杆螺栓与曲轴的连杆轴颈配合，安装时需严格控制螺栓扭矩，避免大端轴瓦间隙异常导致的烧瓦、抱轴故障。

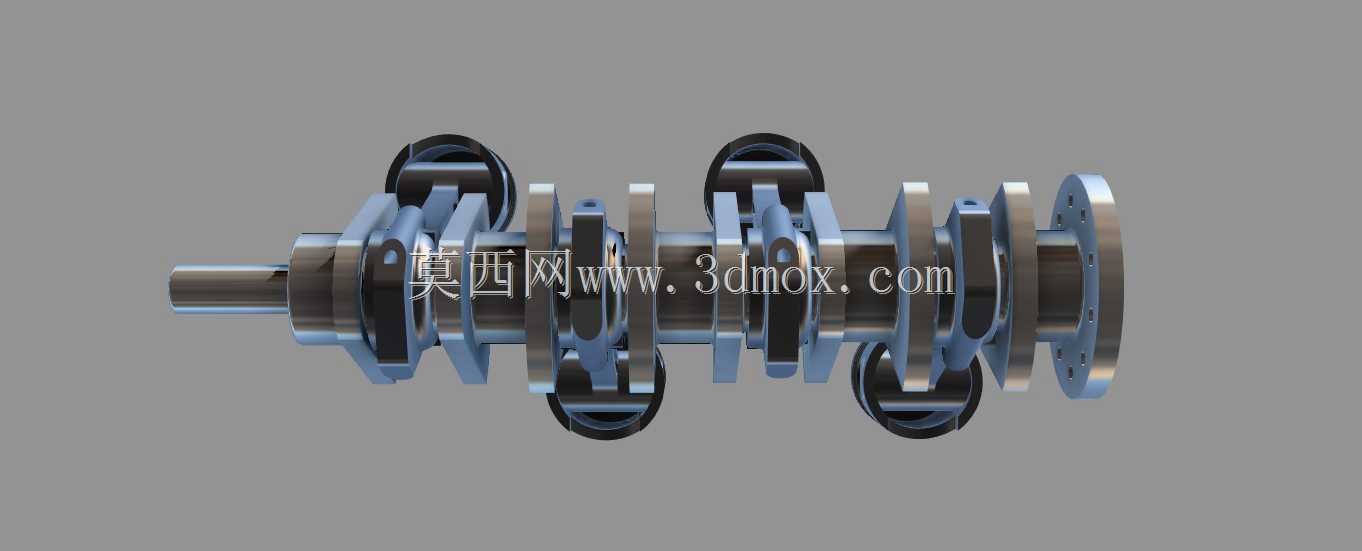

　　曲轴部分采用整体式锻造结构，包含主轴颈、连杆轴颈、曲柄臂、平衡块几个核心部分，主轴颈支撑在缸体的主轴承座上，为整个曲轴的旋转提供定位基准，连杆轴颈与连杆大端配合，随活塞往复运动做圆周运动，平衡块则用于抵消曲柄连杆机构运动时产生的一阶、二阶往复惯性力与旋转惯性力，降低发动机运行时的振动与噪音。在设计思路上，这套组件的尺寸匹配严格遵循内燃机动力标定参数，活塞的行程直接决定发动机的排量大小，曲柄半径与连杆长度的比值（曲柄连杆比）通常控制在0.25-0.31区间内，比值过大则会导致活塞侧压力增大，加剧气缸壁磨损，比值过小则会导致连杆长度过长，整机高度增加，不利于动力单元的紧凑化布置。

　　安装边界方面，活塞的外径尺寸需与气缸内径保持高精度配合，配合间隙根据材质不同通常控制在0.02-0.05mm区间，间隙过小会导致热膨胀后活塞卡滞在气缸内，间隙过大则会导致密封不良、敲缸异响；曲轴的轴向定位通过主轴承座上的止推片实现，轴向间隙控制在0.1-0.3mm，避免曲轴受热膨胀后轴向窜动量过大导致的配气相位偏差、离合器分离不彻底等故障；连杆大端与连杆轴颈的配合间隙需根据轴瓦材质调整，通常保持在0.03-0.08mm，保证润滑油膜可以正常形成，减少轴颈与轴瓦的磨损。在实际工程应用中，这套组件的建模精度直接影响后续动力学仿真、有限元强度分析的结果准确性，建模时需还原活塞销卡环槽、连杆油道、曲轴润滑油孔等细节结构，这些细节往往是结构强度校核、润滑系统仿真的关键边界条件，比如曲轴内部的斜油道负责将主轴承道的润滑油输送至连杆轴颈，为连杆大端轴瓦提供压力润滑，油道的角度、孔径尺寸直接影响润滑油的流量与压力损失，建模时不能随意简化。对于结构设计从业者而言，这套组件的装配逻辑也具备很强的参考价值，装配时需先将活塞环按照开口错开120度的要求安装在活塞环槽内，再通过活塞销将活塞与连杆小端连接，锁好活塞销卡环后，使用专用工具将活塞连杆组从气缸上端推入气缸，最后将连杆大端与曲轴连杆轴颈对位，按规定扭矩拧紧连杆螺栓，整个装配过程需严格控制各部件的相对位置，避免活塞方向装反、连杆大端盖错位导致的运行故障。
