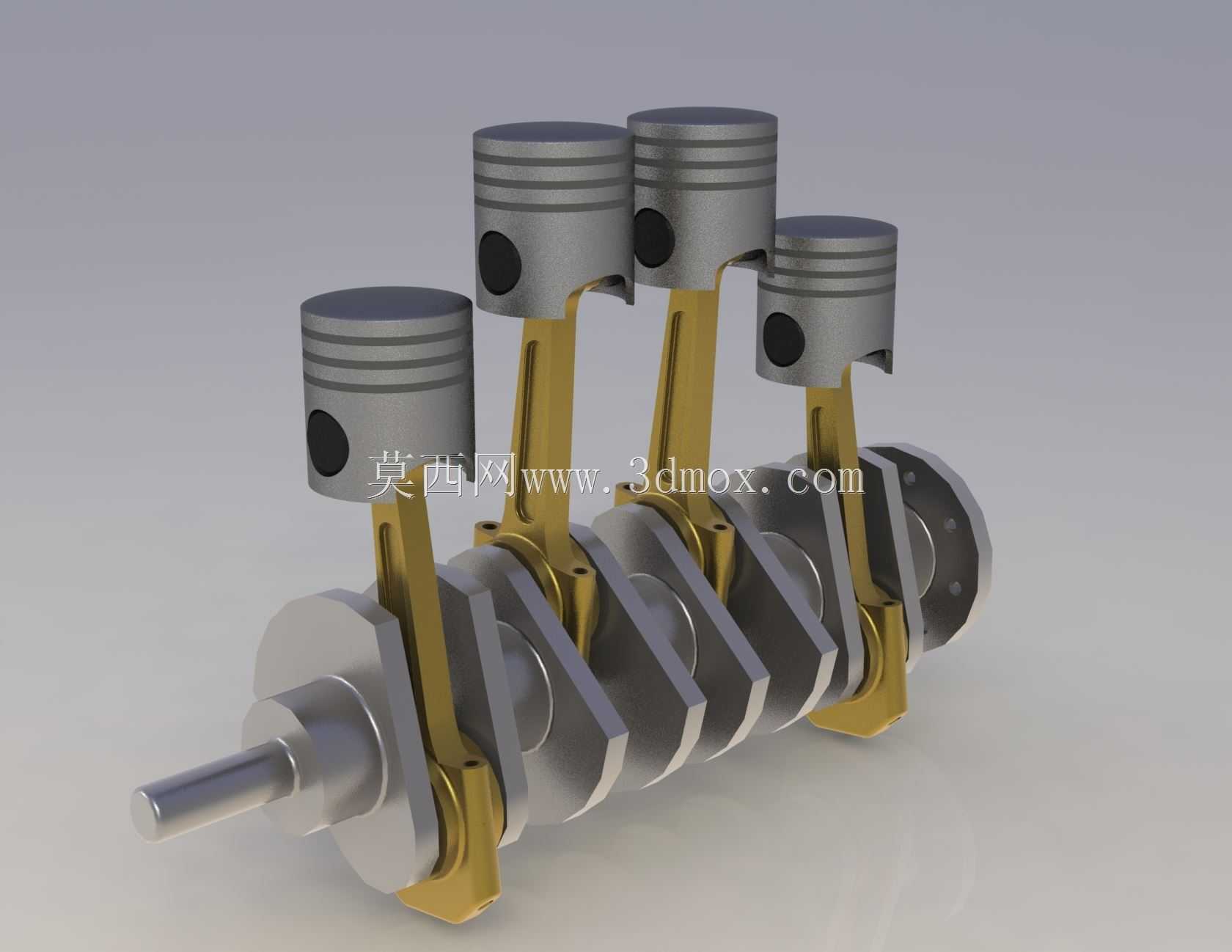

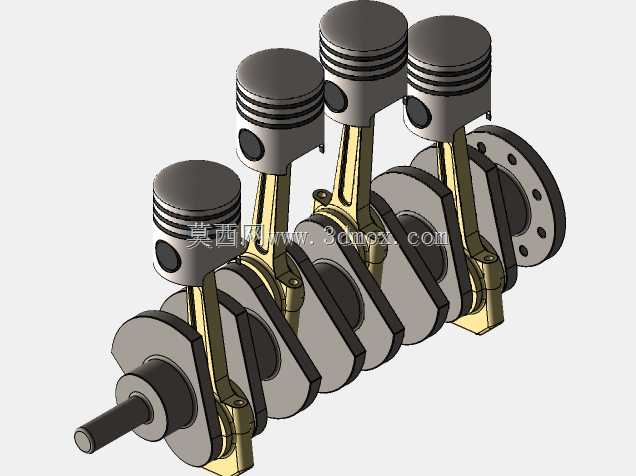

直列四缸内燃机曲柄活塞组装配结构

　　这套直列四缸曲柄活塞装配结构，是往复式内燃机动力转换的核心执行单元，日常在乘用车动力总成、小型通用发电机组、农用机械动力端的结构设计验证环节应用极广，所有配合面的公差设定、运动间隙预留，都直接决定整机运行的平顺性、动力输出效率与长期运行的磨损寿命。从实际功能逻辑来看，这套结构承担着将燃烧室内燃气爆发产生的直线往复推力，转化为曲轴旋转扭矩输出的核心作用，活塞顶面直接承接燃烧做功的高压冲击力，通过活塞销将力传递给连杆，连杆再将往复直线运动转化为曲轴的回转运动，最终向外输出可驱动负载的旋转动力，同时还要配合配气机构完成进气、压缩、排气冲程的动作时序匹配。

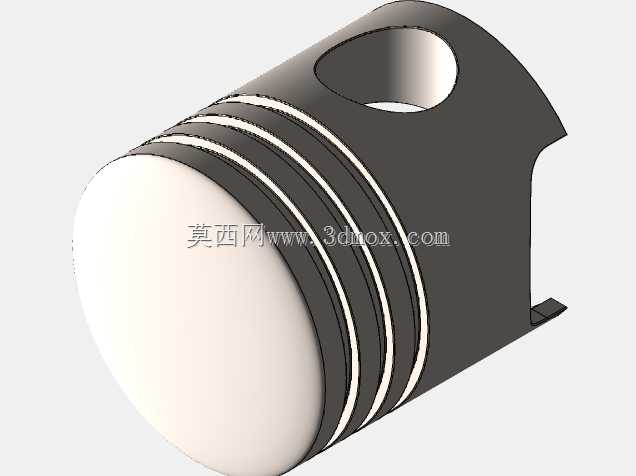

　　设计过程中首先要匹配目标机型的排量设定，单缸活塞的直径、行程参数直接决定单缸工作容积，四缸等间距排布的曲轴曲拐夹角设定为180度，能够保证四个缸的做功冲程均匀错开，让整机输出扭矩的波动幅度降到最低，减少运行过程中的振动传递。活塞部分采用了典型的三道环槽设计，顶部两道为气环，负责密封燃烧室与曲轴箱之间的压力差，避免高压燃气窜入曲轴箱稀释润滑油，最下方一道为油环，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。

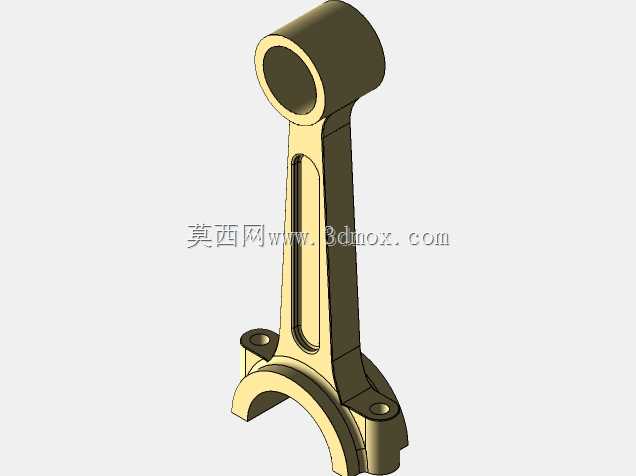

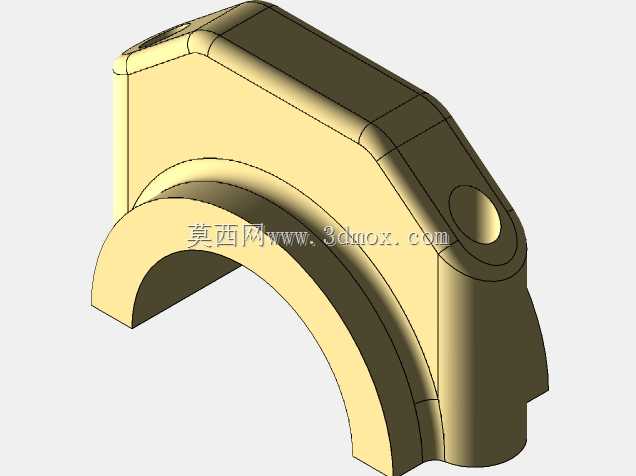

　　活塞销采用全浮式设计思路，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，能够让活塞销表面的磨损均匀分布，大幅提升部件的使用寿命，活塞销两端设置卡环槽，通过弹性卡圈限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障。连杆部分采用了工字形截面的杆身设计，在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴高速旋转时产生的往复惯性力，连杆大头采用剖分式结构，通过连杆螺栓将连杆盖与杆身紧固在曲轴的连杆轴颈上，轴瓦安装面的定位槽、螺栓孔的位置度公差都做了严格设定，避免装配后轴瓦出现错位、转动造成润滑失效。

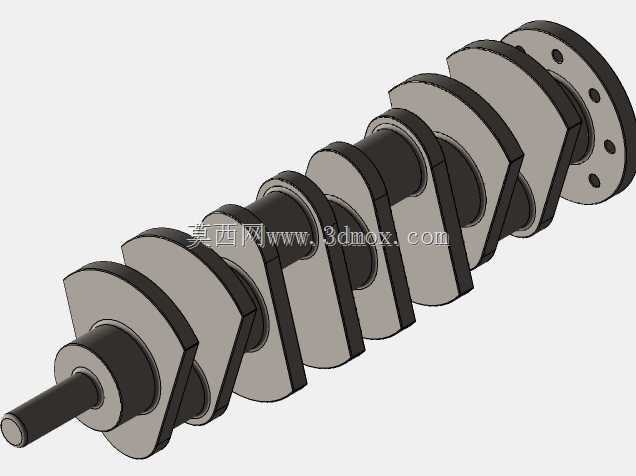

　　曲轴部分采用整体式锻造结构，四个连杆轴颈与主轴颈之间通过平衡块连接，平衡块的配重经过精确计算，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动水平，主轴颈与连杆轴颈之间设置贯通的润滑油道，压力机油可通过主油道进入主轴颈间隙，再通过内部油道输送到连杆轴颈位置，为高速相对运动的轴瓦表面提供持续润滑与冷却。装配边界方面，整套结构的轴向安装尺寸以曲轴两端主轴颈的同轴度为基准，活塞在上止点位置时顶面与气缸体上平面的高度差严格控制在允许公差范围内，避免出现气门碰撞活塞顶或者压缩比偏离设计值的问题；连杆大头在运动过程中的侧向摆动间隙，需要匹配气缸筒的内径尺寸，预留足够的侧向运动空间，避免运行过程中连杆与气缸壁下沿发生运动干涉。实际建模过程中，所有运动副的配合间隙都按照实际工程要求做了预留，活塞与气缸壁的配合间隙、活塞销与衬套的间隙、轴瓦与轴颈的间隙都符合量产机型的设计规范，可直接用于教学演示、结构原理验证，也可作为小型内燃机改型设计的基础参考模型，帮助设计人员快速完成曲柄连杆机构的方案匹配与运动干涉检查，缩短前期方案验证的周期。
